पीसीबी स्वचालित काटने की मशीन
,एसएमटी लाइन फीडिंग मशीन
,पूरी तरह से स्वचालित पीसीबी कटर
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामCNSMT
-
प्रमाणनCE-flipper machine-elevator
-
मॉडल संख्याHN-L20
-
न्यूनतम आदेश मात्रामशीन का 1 सेट या मिश्रित ऑर्डर भी स्वीकार्य है परिवहन: थोक या कंटेनर द्वारा
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणमानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों विकल्प हैं
-
प्रसव के समय1-2 कार्य दिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

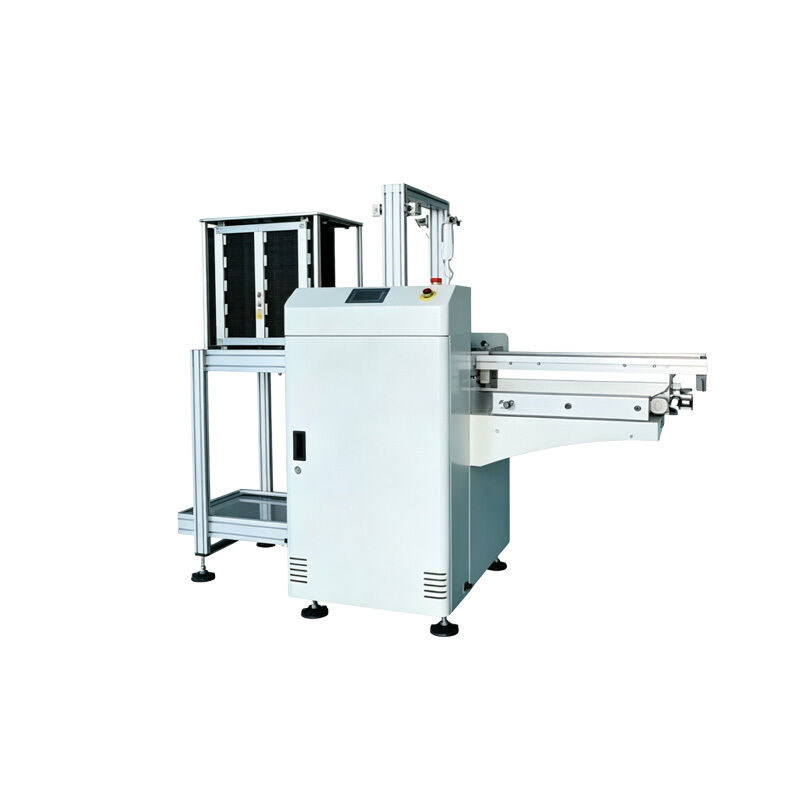

पीसीबी पूरी तरह से स्वचालित कटिंग और फीडिंग मशीन
पीसीबी पूरी तरह से स्वचालित काटने और खिला मशीन
विभिन्न विनिर्माण आवश्यकताओं के अनुरूप बड़े और छोटे फ्रेम आकारों में उपलब्ध एसएमटी कोटिंग उत्पादन लाइनों के लिए डिज़ाइन किए गए उन्नत स्वचालन उपकरण।
प्रमुख विशेषताएं
- पीएलसी + टच स्क्रीन नियंत्रण प्रणाली दोष ध्वनि और प्रकाश अलार्म के साथ
- आसान संचालन के लिए मेनू प्रदर्शन इंटरफ़ेस
- SMEMA संचार संकेत पोर्ट से लैस
अनुप्रयोग क्षेत्र
- उपभोक्ता इलेक्ट्रॉनिक्सः मोबाइल फोन, ईयरफोन, स्मार्ट वेयरबल्स के लिए पीसीबी का उत्पादन
- घरेलू उपकरण: टीवी, एयर कंडीशनर और छोटे घरेलू उपकरणों के लिए नियंत्रण बोर्ड
- नई ऊर्जाः बैटरी सुरक्षा बोर्ड, चार्जिंग ढेर और ऊर्जा भंडारण पीसीबी
- औद्योगिक नियंत्रण और सुरक्षा: नियंत्रकों, कैमरों और अभिगम नियंत्रण के लिए मुख्य बोर्ड
- मोटर वाहन इलेक्ट्रॉनिक्स: वाहन नियंत्रण, दीपक और मोटर वाहन सर्किट बोर्ड
- संचार उपकरण: राउटर, स्विच और 5जी मॉड्यूल पीसीबी एसएमटी लाइनें
तकनीकी विनिर्देश
| पैरामीटर | HN-L450 स्वचालित लिफ्ट | HN-F180 स्वचालित फ्लिपिंग मशीन |
|---|---|---|
| कार्य दिशा और पीसीबी एज स्पेस | बाएं L ️ दाएं R; पीसीबीए प्रक्रिया किनारा ≥ 5 मिमी | |
| परिवहन ऊंचाई और घटक निकासी | 920 ± 20 मिमीः चेन की सतह से 100 मिमी ऊपर और 90 मिमी नीचे | |
| परिवहन गति | 2-5 मीटर/मिनट | 8-13 मीटर/मिनट |
| ट्रांसमिशन और चौड़ाई समायोजन | स्टेपर मोटर, विद्युत रूप से समायोज्य ट्रैक चौड़ाई (50-460 मिमी) | |
| ड्राइव प्रकार | मोटर + चेन चालित उठाने | मोटर + सिंक्रोनस बेल्ट चालित फ्लिपिंग |
| उपकरण का स्ट्रोक | उठाने की ऊंचाई 450 मिमी | 180° फ्लिप |
| समग्र आयाम | L640×W1000×H1350 (मिमी) | L640 × W1100 × H1350 (मिमी) |
| वायु दबाव और बिजली आपूर्ति | ≥0.4Mpa, AC220V 50-60Hz | |
| बिजली की खपत और वजन | 0.8KW, लगभग 180Kg | |
| नियंत्रण मोड और संचार | पीएलसी + टच स्क्रीन, एसएमईएमए संचार संकेत पोर्ट | |
पीसीबी पूरी तरह से स्वचालित काटने और प्राप्त करने वाली मशीन एसएमटी उत्पादन लाइनों के लिए मुख्य स्वचालन उपकरण के रूप में कार्य करती है। उच्च गुणवत्ता वाले रैक संरचना और बुद्धिमान पीएलसी नियंत्रण प्रणाली के साथ,यह जाम को समाप्त करते हुए स्थिर और सटीक संचालन सुनिश्चित करता हैयह स्वचालित समाधान मैन्युअल लोडिंग/अनलोडिंग को प्रभावी ढंग से प्रतिस्थापित करता है, श्रम लागत को कम करता है और उत्पादन लाइन की दक्षता में सुधार करता है।
यह उपकरण विभिन्न पीसीबी विनिर्देशों और मोटाई के साथ मजबूत संगतता प्रदान करता है, उपभोक्ता इलेक्ट्रॉनिक्स, नई ऊर्जा,ऑटोमोबाइल इलेक्ट्रॉनिक्स, और औद्योगिक नियंत्रण. सरल संचालन, व्यापक सुरक्षा संरक्षण, और कम विफलता दर के साथ, यह निरंतर स्थिर संचालन सुनिश्चित करता है। निर्माता विश्वसनीय गुणवत्ता प्रदान करता है,लागत प्रभावी समाधान, और पूर्ण पूर्व बिक्री चयन, साइट पर डिबगिंग, और आजीवन बिक्री के बाद रखरखाव सेवाएं।
सुरक्षा सावधानियां
मानकीकृत सुरक्षा संचालनःऑपरेटरों को उपकरण प्रक्रियाओं में दक्ष होना चाहिए। ऑपरेशन के दौरान कभी भी काम के क्षेत्रों में हाथ या उपकरण न डालें ताकि चिपकने के खतरों को रोका जा सके और उत्पादन की सुरक्षा सुनिश्चित की जा सके।
विद्युत एवं असामान्य सुरक्षाःविश्वसनीय ग्राउंडिंग और स्थिर बिजली की आपूर्ति के साथ समतल सतह पर उपकरण स्थापित करें। गीले हाथों से काम करने से बचें। बोर्ड जाम, असामान्य शोर या त्रुटियों के लिए तुरंत आपातकालीन स्टॉप दबाएं।कभी भी दोषों के साथ काम न करें.
दैनिक रखरखाव:नियमित रूप से गाइड रेल, ट्रांसमिशन व्हील्स, सेंसर और अन्य मुख्य घटकों को साफ करें।गैर-पेशेवरों द्वारा पैरामीटर परिवर्तन या सर्किट संशोधन की अनुमति नहीं है ताकि उपकरण की सटीकता बनाए रखी जा सके और सेवा जीवन बढ़ाया जा सके।.
सेवा एवं सहायता
पूरी मशीन की वारंटी:सभी उपकरण शिपमेंट से पहले सख्त परीक्षण से गुजरते हैं। मानक वारंटी वारंटी अवधि के दौरान गैर-मानवीय क्षति के लिए मुफ्त रखरखाव और भाग प्रतिस्थापन को कवर करती है।
साइट पर स्थापना और प्रशिक्षणःउपकरण संचालन, पैरामीटर सेटिंग्स, दैनिक रखरखाव और बुनियादी समस्या निवारण को कवर करने वाले एक-एक ऑपरेटर प्रशिक्षण के साथ साइट पर मुफ्त स्थापना और डिबगिंग।
आजीवन तकनीकी सहायताःआजीवन निः शुल्क तकनीकी परामर्श, संचालन मार्गदर्शन, और उन्नयन सेवाएं। गैर-मानक अनुकूलन और उत्पादन लाइन अनुकूलन के लिए समर्थन। त्वरित बिक्री के बाद प्रतिक्रिया डाउनटाइम को कम करती है।
ग्राहक प्रतिक्रिया
"सीएनएसएमटी पूरी तरह से स्वचालित पीसीबी काटने और खिलाने की मशीन बिना किसी जाम के सटीक लोडिंग / अनलोडिंग के साथ स्थिर रूप से चलती है, प्रभावी रूप से श्रम की बचत करती है। उपकरण डिबगिंग सरल है,बिक्री के बाद तकनीकी प्रतिक्रिया समय पर हैछोटे मुद्दों के लिए त्वरित ऑनलाइन मार्गदर्शन, ध्यान देने योग्य गुणवत्ता आश्वासन सेवा, उत्कृष्ट लागत-प्रभावीता।
अक्सर पूछे जाने वाले प्रश्न
क्या यह उपकरण बहु-आकार के पीसीबी के अनुकूल हो सकता है?
हां, अनुकूलन योग्य और विभिन्न मोटाई और चौड़ाई के सर्किट बोर्डों के साथ संगत। गैर मानक बोर्डों को विभिन्न मॉडल के लिए अनुकूलित किया जा सकता है।
हां, अनुकूलन योग्य और विभिन्न मोटाई और चौड़ाई के सर्किट बोर्डों के साथ संगत। गैर मानक बोर्डों को विभिन्न मॉडल के लिए अनुकूलित किया जा सकता है।
बार-बार बोर्ड जाम होने का कारण क्या है?
बोर्ड विरूपण, गलत ट्रैक चौड़ाई, या सेंसर पर धूल का संचय। सेंसर की सफाई और ट्रैक चौड़ाई को ठीक करने से हल करें।
बोर्ड विरूपण, गलत ट्रैक चौड़ाई, या सेंसर पर धूल का संचय। सेंसर की सफाई और ट्रैक चौड़ाई को ठीक करने से हल करें।
क्या उपकरण मौजूदा एसएमटी लाइनों के साथ एकीकृत हो सकते हैं?
सामान्य एसएमटी असेंबली लाइनों के साथ संगत मानक मॉडल। पुरानी उत्पादन लाइनों को आवश्यकतानुसार बाद में फिट किया जा सकता है और कनेक्ट किया जा सकता है।
सामान्य एसएमटी असेंबली लाइनों के साथ संगत मानक मॉडल। पुरानी उत्पादन लाइनों को आवश्यकतानुसार बाद में फिट किया जा सकता है और कनेक्ट किया जा सकता है।
वारंटी कब तक है? सामान कैसे खरीदें?
गैर-मानवीय क्षति के लिए निःशुल्क प्रतिस्थापन भागों के साथ पूर्ण मशीन वारंटी। मूल कारखाना मूल्य स्पेयर पार्ट्स की आपूर्ति की गारंटी।
गैर-मानवीय क्षति के लिए निःशुल्क प्रतिस्थापन भागों के साथ पूर्ण मशीन वारंटी। मूल कारखाना मूल्य स्पेयर पार्ट्स की आपूर्ति की गारंटी।
क्या होगा अगर मैं कैसे संचालित करने के लिए पता नहीं है?
आगमन पर साइट पर स्थापना प्रशिक्षण, भविष्य की खराबी के लिए दूरस्थ मार्गदर्शन, और त्वरित बिक्री के बाद सहायता प्रदान की जाती है।
आगमन पर साइट पर स्थापना प्रशिक्षण, भविष्य की खराबी के लिए दूरस्थ मार्गदर्शन, और त्वरित बिक्री के बाद सहायता प्रदान की जाती है।
प्रमाणपत्र
सीएनएसएमटी एसएमटी उत्पादन लाइनों के लिए पूर्ण स्वचालित पीसीबी लोडर और अनलोडिंग सिस्टम के अनुसंधान एवं विकास और निर्माण में माहिर है।हमारे बुद्धिमान पीएलसी-नियंत्रित उपकरणों में श्रम लागत को काफी कम करने के लिए स्थिर संचालन और सटीक बोर्ड हस्तांतरण की सुविधा हैविश्वसनीय गुणवत्ता और प्रतिस्पर्धी मूल्य के साथ, हमारी मशीनें दुनिया भर के इलेक्ट्रॉनिक्स निर्माताओं की सेवा करती हैं। हम पूर्ण पूर्व-बिक्री चयन मार्गदर्शन, साइट पर कमीशन,दीर्घकालिक बिक्री के बाद रखरखाव, और गैर-मानक अनुकूलन सेवाएं।
