प्रमुखता देना
पीसीबी स्वचालित लोडर मशीन
,एसएमटी लाइन पीसीबी लोडर
,पूरी तरह से स्वचालित पीसीबी लोडिंग सिस्टम
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामCNSMT
-
प्रमाणनCE-flipper machine-elevator
-
मॉडल संख्याHN-L10
-
न्यूनतम आदेश मात्रामशीन का 1 सेट या मिश्रित ऑर्डर भी स्वीकार्य है परिवहन: थोक या कंटेनर द्वारा
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणमानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों विकल्प हैं
-
प्रसव के समय1-2 कार्य दिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

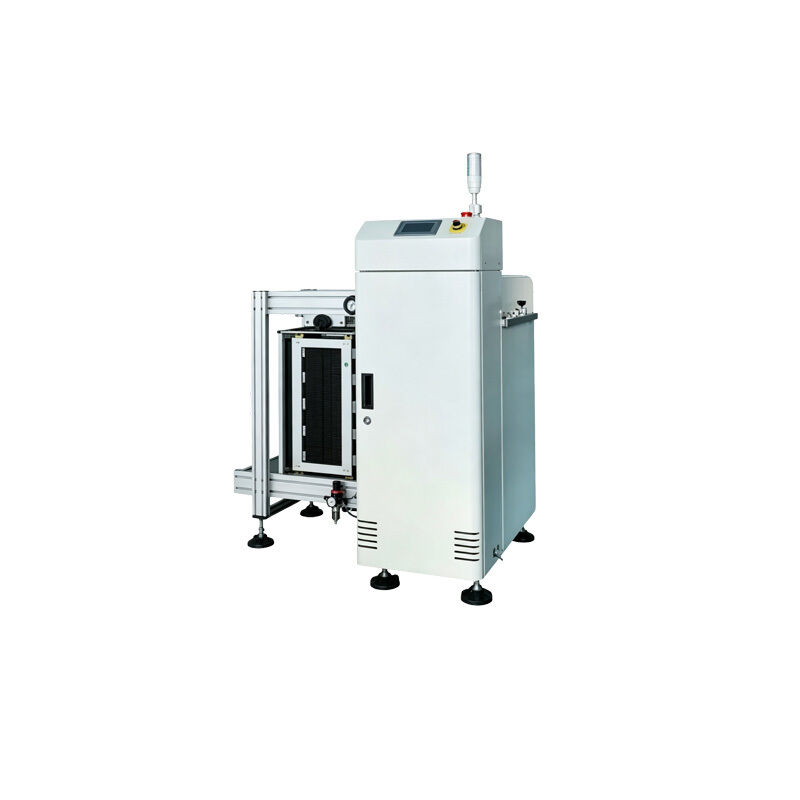

पीसीबी पूरी तरह से स्वचालित लोडर
पीसीबी पूर्णतः स्वचालित लोडर
एसएमटी उत्पादन लाइनों के लिए उन्नत स्वचालन उपकरण, कुशल पीसीबी हैंडलिंग और फीडिंग संचालन के लिए डिज़ाइन किया गया।
आवेदन का दायरा
एसएमटी कोटिंग उत्पादन लाइनों के लिए आदर्श, विभिन्न उत्पादन आवश्यकताओं को समायोजित करने के लिए बड़े और छोटे दोनों फ्रेम आकारों में उपलब्ध है।
प्रमुख विशेषताऐं
- सहज मेनू डिस्प्ले के साथ पीएलसी + टच स्क्रीन नियंत्रण प्रणाली
- ध्वनि और प्रकाश अलार्म प्रणाली के साथ दोष का पता लगाना
- निर्बाध एकीकरण के लिए एसएमईएमए संचार सिग्नल पोर्ट से सुसज्जित
अनुप्रयोग फ़ील्ड
पीसीबी पूरी तरह से स्वचालित लोडर मशीन 3सी उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण बिजली आपूर्ति, मेडिकल इलेक्ट्रॉनिक्स, सुरक्षा स्मार्ट होम और नई ऊर्जा फोटोवोल्टिक्स सहित कई उद्योगों को सेवा प्रदान करती है। यह एसएमटी सतह माउंट, डीआईपी प्लग-इन, एओआई निरीक्षण, पीसीबी प्रक्रिया और तैयार उत्पाद परीक्षण उत्पादन लाइनों के साथ एकीकृत होता है, स्वचालित पीसीबी फीडिंग संचालन को सक्षम करने के लिए प्रिंटिंग मशीनों और सतह माउंट उपकरणों के साथ सहजता से जुड़ता है।
तकनीकी निर्देश
| पैरामीटर | छोटी फ़्रेम मशीन | बड़ी फ्रेम मशीन |
|---|---|---|
| कार्य दिशा और पीसीबी एज स्पेस | बाएँ → दाएँ (मानक), दाएँ → बाएँ (वैकल्पिक); पीसीबीए प्रोसेस एज ≥ 5 मिमी | बाएँ → दाएँ (मानक), दाएँ → बाएँ (वैकल्पिक); पीसीबीए प्रोसेस एज ≥ 5 मिमी |
| संवहन ऊँचाई और अधिकतम घटक ऊँचाई | 920±20मिमी, 45मिमी से कम (अनुकूलन योग्य) | 920±20मिमी, 45मिमी से कम (अनुकूलन योग्य) |
| प्रसारण प्रणाली | काली नायलॉन फ्लैट इंजीनियरिंग श्रृंखला | |
| मोटर विन्यास | 3 निश्चित गति मोटर + 1 ब्रेक मोटर | |
| सामग्री फ़्रेम का आकार | 355×320×565 मिमी | 535×530×565 मिमी |
| अधिकतम पीसीबी आकार | L50×W50 - L330×W250 मिमी | L50×W50 - L525×W460 मिमी |
| उठाने का तंत्र | कास्ट एल्यूमीनियम एकीकृत लिफ्टिंग प्लेटफॉर्म के साथ बॉल स्क्रू | |
| कुल मिलाकर आयाम (भेजें/प्राप्त करें) | भेजें: 1330×780×1200 मिमी प्राप्त करें: 1750×780×1200 मिमी |
भेजें: 1800×1120×1350 मिमी प्राप्त करें: 2520×1120×1350 मिमी |
| बिजली की आवश्यकताएं | ≥0.4Mpa वायु दबाव, 220V 50-60Hz बिजली की आपूर्ति | |
| बिजली की खपत और वजन | 0.5 किलोवाट, ≈240 किलोग्राम | 0.5KW, ≈290Kg |
| नियंत्रण प्रणाली | पीएलसी + डिस्प्ले कंट्रोल टच स्क्रीन, एसएमईएमए संचार पोर्ट | |
एसएमटी सर्किट बोर्ड स्वचालित लोडर एसएमटी उत्पादन लाइनों के लिए आवश्यक स्वचालन उपकरण है। यह विशेष पीसीबी फीडिंग मशीन सर्किट बोर्ड फीडिंग प्रक्रियाओं को स्वचालित करती है, सोल्डर पेस्ट प्रिंटिंग मशीनों के लिए पूरी तरह से अनुकूलित होती है और निरंतर, मानव रहित पीसीबी फीडिंग संचालन को प्राप्त करने के लिए एसएमटी उत्पादन उपकरण के साथ सहजता से जुड़ती है।
स्थिर संचालन और सटीक संरेखण के साथ, पीसीबी फीडिंग मशीन प्रभावी ढंग से मैन्युअल लोडिंग को प्रतिस्थापित करती है, परिचालन त्रुटियों और इलेक्ट्रोस्टैटिक क्षति को समाप्त करती है जबकि उत्पादन लाइन दक्षता में काफी सुधार करती है। प्रणाली मानक सर्किट बोर्डों के बड़े पैमाने पर उत्पादन का समर्थन करती है और इसे गैर-मानक पीसीबी स्वचालित फीडिंग आवश्यकताओं के लिए अनुकूलित किया जा सकता है, जो मजबूत अनुकूलनशीलता के साथ विभिन्न अनियमित और विशेष आकार के पीसीबी बोर्डों को समायोजित करता है।
हमारे मॉडल मुख्यधारा एकीकृत एसएमटी पीसीबी लोडर शैलियों को कवर करते हैं, एक कॉम्पैक्ट संरचना में स्वचालित बोर्ड लोडिंग, प्राप्त करने और निरंतर फीडिंग कार्यों का संयोजन करते हैं। उपकरण तेजी से लाइन बदलने और डिबगिंग का समर्थन करता है, जो इसे 3सी इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण और चिकित्सा अनुप्रयोगों सहित कई उद्योगों में एसएमटी उत्पादन लाइनों के लिए उपयुक्त बनाता है।
सुरक्षा सावधानियां
- ऑपरेशन के दौरान बोर्ड फीडिंग क्षेत्र में न पहुंचें
- आपातकालीन स्टॉप बटन स्थानों से परिचित हों
- रखरखाव के लिए बिजली बंद संचालन की आवश्यकता होती है
- अनधिकृत उपकरण संशोधन सख्त वर्जित है
- सहायक उपकरणों का नियमित निरीक्षण आवश्यक है
बिक्री के बाद सेवा
- पूर्ण मशीन वारंटी कवरेज
- नि:शुल्क ऑन-साइट डिबगिंग और प्रशिक्षण
- 24/7 तकनीकी सहायता और प्रश्नोत्तर
- त्वरित समस्या निवारण सहायता
- मूल कारखाने के हिस्सों की दीर्घकालिक आपूर्ति
ग्राहक प्रतिक्रिया
ग्राहक रिपोर्ट करते हैं कि सीएनएसएमटी स्वचालित एसएमटी पीसीबी लोडर स्थिर रूप से चलते हैं और सोल्डर पेस्ट प्रिंटर के साथ अच्छी तरह से जुड़ते हैं, जिससे फीडिंग दक्षता में काफी सुधार होता है। कस्टम गैर-मानक डिज़ाइन उत्पादन लाइनों में पूरी तरह से फिट होते हैं। बिक्री के बाद की टीम त्वरित प्रतिक्रिया और समय पर साइट पर कमीशनिंग प्रदान करती है। उत्कृष्ट लागत प्रदर्शन ने दीर्घकालिक सहयोग और क्षमता विस्तार के लिए बार-बार खरीदारी को बढ़ावा दिया है।
अक्सर पूछे जाने वाले प्रश्नों
- कार्डबोर्ड और सक्शन बोर्ड अस्थिरता:सक्शन कप लीकेज, बोर्ड वॉरपिंग, या ऊंचाई पैरामीटर सेटिंग विचलन के कारण खाली सक्शन या मल्टीपल बोर्ड सक्शन होता है
- गलत संरेखण और फीडिंग विचलन:ढीले बेल्ट, असामान्य गाइड रेल रिक्ति, गंदे सेंसर, या प्रिंटिंग मशीनों के साथ गलत तरीके से फीडिंग के कारण
- असामान्य प्रारंभ/रोक संचालन:फोटोइलेक्ट्रिक इंडक्शन विफलता, अपर्याप्त वायु दबाव, या अस्पष्टीकृत शटडाउन/निरंतर खाली बोर्ड डिलीवरी के परिणामस्वरूप
- हकलाना और असामान्य शोर उठाना:स्क्रू में चिकनाई की कमी, गाइड रेल पर धूल जमा होना, या उठाने वाली मोटरों पर अत्यधिक भार के कारण होता है
प्रमाणपत्र
सीएनएसएमटी स्वचालित एसएमटी पीसीबी लोडर के निर्माण में माहिर है, जिसमें एसएमटी बोर्ड हैंडलिंग मशीन, प्रिंटिंग-मशीन मिलान फीडर, अनुकूलित गैर-मानक उपकरण और एकीकृत लोडिंग-अनलोडिंग मॉडल शामिल हैं। हमारी मशीनें 3सी, ऑटोमोटिव इलेक्ट्रॉनिक्स और औद्योगिक नियंत्रण उद्योगों में व्यापक रूप से उपयोग की जाती हैं, जो प्रतिस्पर्धी मूल्य निर्धारण के साथ दुनिया भर में बिकती हैं। हम एसएमटी निर्माताओं के लिए संपूर्ण बिक्री उपरांत सेवा और अनुकूलित समाधान प्रदान करते हैं।
