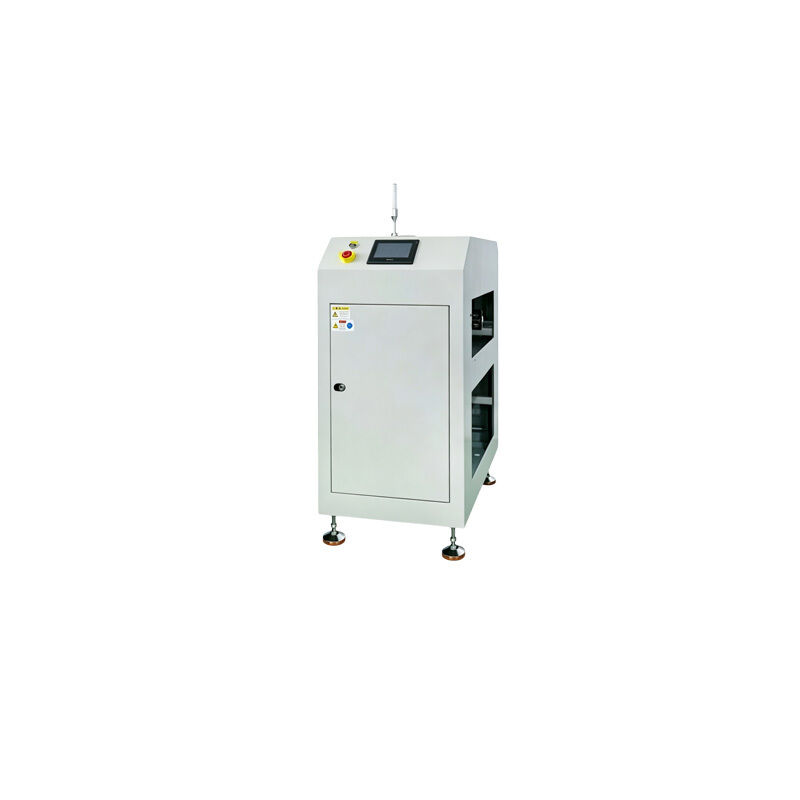

एसएमटी सर्किट बोर्ड ऑटोमैटिक लिफ्ट/एम्बेड लाइन पीसीबी ऑटोमैटिक फ्लिपिंग मशीन
-
प्रमुखता देना
एसएमटी पीसीबी स्वचालित फ्लिपिंग मशीन
,पीसीबी असेंबली लाइन लिफ्ट मशीन
,एसएमटी सर्किट बोर्ड फ्लिपिंग उपकरण
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामCNSMT
-
प्रमाणनCE-flipper machine-elevator
-
मॉडल संख्याएचएन-एल450-एफ180
-
न्यूनतम आदेश मात्रामशीन का 1 सेट या मिश्रित ऑर्डर भी स्वीकार्य है परिवहन: थोक या कंटेनर द्वारा
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणमानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों विकल्प हैं
-
प्रसव के समय1-2 कार्य दिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
एसएमटी सर्किट बोर्ड ऑटोमैटिक लिफ्ट/एम्बेड लाइन पीसीबी ऑटोमैटिक फ्लिपिंग मशीन
श्रीमती सर्किट बोर्ड स्वचालित लिफ्ट/असेंबली लाइन पीसीबी स्वचालित फ़्लिपिंग मशीन
एसएमटी उत्पादन लाइनों के लिए डिज़ाइन किए गए उन्नत स्वचालन उपकरण, इलेक्ट्रॉनिक विनिर्माण प्रक्रियाओं के लिए कुशल पीसीबी उठाने और फ़्लिपिंग समाधान प्रदान करते हैं।
आवेदन का दायरा
- एसएमटी कोटिंग उत्पादन लाइन और गैर-मानक उपकरण उत्पादन लाइन पर लागू
प्रमुख विशेषताऐं
- पीएलसी + फॉल्ट साउंड और लाइट अलार्म और मेनू डिस्प्ले के साथ टच स्क्रीन नियंत्रण
- SMEMA संचार सिग्नल पोर्ट से सुसज्जित
अनुप्रयोग फ़ील्ड
- रिफ्लो सोल्डरिंग से पहले और बाद में पीसीबी फीडिंग, लिफ्टिंग और बोर्ड टर्नओवर के लिए एसएमटी पैच उत्पादन लाइन
- पीसीबी पोस्ट-प्रक्रिया: एओआई निरीक्षण, अनुरूप कोटिंग, घटक सम्मिलन
- नया ऊर्जा उद्योग: ऊर्जा भंडारण पीसीबी, बिजली आपूर्ति और बैटरी सर्किट बोर्ड विनिर्माण
- औद्योगिक नियंत्रण और घरेलू उपकरण सर्किट बोर्ड स्वचालित असेंबली लाइन
तकनीकी निर्देश
| विनिर्देश | HN-L450 स्वचालित लिफ्ट | HN-F180 स्वचालित फ़्लिपिंग मशीन |
|---|---|---|
| कार्य दिशा और पीसीबी किनारे का स्थान | बायां एल <--> दायां आर; पीसीबीए प्रोसेस एज ≥ 5 मिमी | |
| परिवहन ऊंचाई और घटकों की अधिकतम ऊंचाई | 920 ± 20मिमी: 100मिमी ऊपर और 90मिमी नीचे श्रृंखला की सतह | |
| संवहन गति | 2-5मी/मिनट | 8-13 मी/मिनट |
| ट्रांसमिशन मोटर और आयाम मॉड्यूलेशन विधि | स्टेपर मोटर, विद्युत रूप से समायोज्य ट्रैक चौड़ाई, आयाम मॉड्यूलेशन चौड़ाई 50-460 मिमी | |
| ड्राइव प्रकार | मोटर+श्रृंखला चालित भारोत्तोलन | मोटर+सिंक्रोनस बेल्ट चालित फ़्लिपिंग |
| उपकरण स्ट्रोक | उठाने की ऊँचाई 450 मिमी | 180° पलटें |
| समग्र आयाम | L640*W1000*H1350 (मिमी) | L640*W1100*H1350 (मिमी) |
| उपकरण वायु दबाव और बिजली की आपूर्ति | ≥0.4Mpa, AC220V 50-60Hz | |
| कुल बिजली खपत और उपकरण का वजन | 0.8 किलोवाट, लगभग। 180 किलो | |
| नियंत्रण मोड और संचार पोर्ट | पीएलसी+टच स्क्रीन, एसएमईएमए संचार सिग्नल पोर्ट | |
हमारा कारखाना पीसीबी स्वचालित लिफ्ट, सर्किट बोर्ड उठाने वाले उपकरण, एसएमटी लोडिंग और अनलोडिंग लिफ्ट, साथ ही पीसीबी स्वचालित फ़्लिपिंग मशीन, सर्किट बोर्ड फ़्लिपिंग मशीन और एसएमटी फ़्लिपिंग उपकरण की आपूर्ति करने में माहिर है। हम एसएमटी असेंबली लाइनों का समर्थन करने वाले मुख्य स्वचालन सहायक उपकरण हैं।
पीसीबी स्वचालित फ़्लिपिंग मशीन विशेष रूप से सर्किट बोर्डों की उत्पादन प्रक्रिया के लिए डिज़ाइन की गई है, जो विभिन्न पारंपरिक और गैर-मानक पीसीबी सर्किट बोर्डों के लिए उपयुक्त है, जो व्यापक रूप से इलेक्ट्रॉनिक एसएमटी, परीक्षण, असेंबली, कोटिंग और अन्य प्रक्रियाओं में उपयोग की जाती है।
पीसीबी उठाने वाले उपकरण सुचारू रूप से चलते हैं और इसमें समायोज्य उठाने की ऊंचाई होती है, जो एसएमटी उत्पादन लाइन पर सामग्री हस्तांतरण कार्य को कुशलतापूर्वक पूरा कर सकती है, विभिन्न उत्पादन प्रक्रियाओं को प्रभावी ढंग से जोड़ सकती है, और बोर्ड टकराव और क्षति को रोक सकती है। सहायक एसएमटी फ़्लिपिंग उपकरण सर्किट बोर्डों के फ़्लिपिंग रूपांतरण को जल्दी से पूरा कर सकते हैं, दो तरफा सतह माउंटिंग और दो तरफा निरीक्षण की उत्पादन आवश्यकताओं को पूरा कर सकते हैं, और उत्पादन लाइन के स्वचालन स्तर में काफी सुधार कर सकते हैं।
पूरे उपकरण को संचालित करना आसान है, अत्यधिक संगत है, और इसकी विफलता दर कम है। यह स्वचालित असेंबली लाइनों के साथ डॉकिंग का समर्थन करता है और आवश्यकतानुसार इसे गैर-मानक मॉडल के साथ अनुकूलित किया जा सकता है। उपकरण उच्च लागत-प्रभावशीलता, स्थिर गुणवत्ता वाला है और घरेलू और विदेशी बाजारों में लोकप्रिय है। साथ ही, यह व्यापक बिक्री-पश्चात सेवा से सुसज्जित है, जो उद्यमों को लागत कम करने और दक्षता बढ़ाने में मदद करने के लिए इंस्टॉलेशन, डिबगिंग और तकनीकी सहायता प्रदान करता है।
उपयोग के लिए सावधानियां
उपकरण को अनुपालन में ग्राउंड किया जाना चाहिए और रेटेड वोल्टेज पर संचालित होना चाहिए। ओवरलोडिंग, जबरन सामान उठाना और पलटना सख्त वर्जित है। ऑपरेशन के दौरान, ट्रांसमिशन भागों तक पहुंचना और छूना निषिद्ध है। गैर तकनीकी कर्मियों को प्राधिकरण के बिना मापदंडों को अलग करने या संशोधित करने की अनुमति नहीं है। वायु और विद्युत सर्किट की नियमित सफाई, रखरखाव और निरीक्षण भी आवश्यक है।
बिक्री के बाद रखरखाव की गारंटी
पूर्ण मशीन वारंटी, गैर-मानवीय दोषों के लिए निःशुल्क रखरखाव। खराबी की तुरंत जांच की जा सकती है और दूर से निर्देशित किया जा सकता है, और कठिन समस्याओं को साइट पर ही ठीक किया जा सकता है। आजीवन लागत मूल्य मूल फ़ैक्टरी सहायक उपकरण, पूर्ण प्रक्रिया तकनीकी सहायता, उपकरण अंशांकन और बिक्री के बाद अनुवर्ती सेवाएं प्रदान करता है।
ग्राहक प्रतिक्रिया और बिक्री के बाद संचार
लिफ्टर और पीसीबी फ्लिपर सुचारू रूप से चलते हैं और कम विफलता दर के साथ उत्पादन क्षमता में सुधार करते हैं। बिक्री के बाद मार्गदर्शन और ऑनसाइट सेवा के लिए तुरंत प्रतिक्रिया देता है। विश्वसनीय गुणवत्ता और विचारशील समर्थन उच्च ग्राहक संतुष्टि प्राप्त करते हैं और ऑर्डर दोहराते हैं।
अक्सर पूछे जाने वाले प्रश्नों
- उपकरण किस पीसीबी बोर्ड और उत्पादन लाइनों के साथ संगत हैं?
सामान्य एसएमटी सर्किट बोर्ड, नई ऊर्जा पीसीबी और औद्योगिक नियंत्रण सर्किट बोर्ड को मानक एसएमटी असेंबली लाइनों से जोड़ा जा सकता है, गैर-मानक अनुकूलित फिक्स्चर और मॉडल का समर्थन किया जा सकता है, और मल्टी स्पेसिफिकेशन बोर्ड के उत्पादन के लिए अनुकूलित किया जा सकता है। - यदि उपकरण अटक जाता है और उठाना/फ़्लिपिंग सुचारू नहीं है तो मुझे क्या करना चाहिए?
सबसे पहले, मशीन को रोकें और बोर्ड की ओवरलोडिंग, ट्रांसमिशन भागों में धूल जमा होने और जाम होने और गलत पैरामीटर सेटिंग्स की जांच करने के लिए बिजली काट दें। सरल दोषों को डिबगिंग के लिए दूर से निर्देशित किया जा सकता है, और जटिल समस्याओं को इंजीनियरों के आने और निरीक्षण करने के लिए व्यवस्थित किया जा सकता है। - क्या डिवाइस गति और ऊंचाई समायोजित कर सकता है?
समर्थन गति विनियमन, ऊंचाई समायोजन, समयबद्ध स्टार्ट स्टॉप, पैरामीटर को एक टच स्क्रीन के साथ सेट किया जा सकता है, संचालित करने में आसान, विभिन्न प्रक्रियाओं की उत्पादन लय के अनुकूल। - बिक्री के बाद की वारंटी और सहायक उपकरण कैसे सुनिश्चित करें?
पूर्ण मशीन वारंटी, गैर-मानवीय दोषों के लिए मुफ्त रखरखाव और प्रतिस्थापन; मूल सहायक उपकरण की आजीवन लागत मूल्य आपूर्ति, दूरस्थ तकनीकी सहायता, उपकरण अंशांकन और नियमित रखरखाव परामर्श सेवाएं प्रदान करना।
प्रमाणन
सीएनएसएमटी एसएमटी पीसीबी स्वचालित लिफ्टर्स और टर्नओवर मशीनों के निर्माण में माहिर है। टिकाऊ और स्थिर उपकरण एसएमटी, निरीक्षण और कोटिंग प्रक्रियाओं में फिट बैठते हैं। लागत-प्रभावी उत्पाद विश्व स्तर पर अच्छी तरह से बिकते हैं। हम दुनिया भर के इलेक्ट्रॉनिक्स निर्माताओं से व्यापक विश्वास जीतते हुए, कमीशनिंग, प्रशिक्षण और रखरखाव सहित पूर्ण बिक्री के बाद की पेशकश करते हैं।
