प्रमुखता देना
साइंसस्कोप एक्स-रे 3डी एक्सआई 8000 मशीन
,पूर्ण स्वचालित एसएमटी लाइन मशीन
,3डी एक्सआई एक्स-रे निरीक्षण प्रणाली
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामScienscope
-
प्रमाणनCE
-
मॉडल संख्याएक्स-रे 3डी एक्सआई 8000 पूर्णतः स्वचालित
-
न्यूनतम आदेश मात्रामशीन का 1 सेट या मिश्रित ऑर्डर भी स्वीकार्य है
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणमानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों विकल्प हैं
-
प्रसव के समय5-8 कार्य दिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

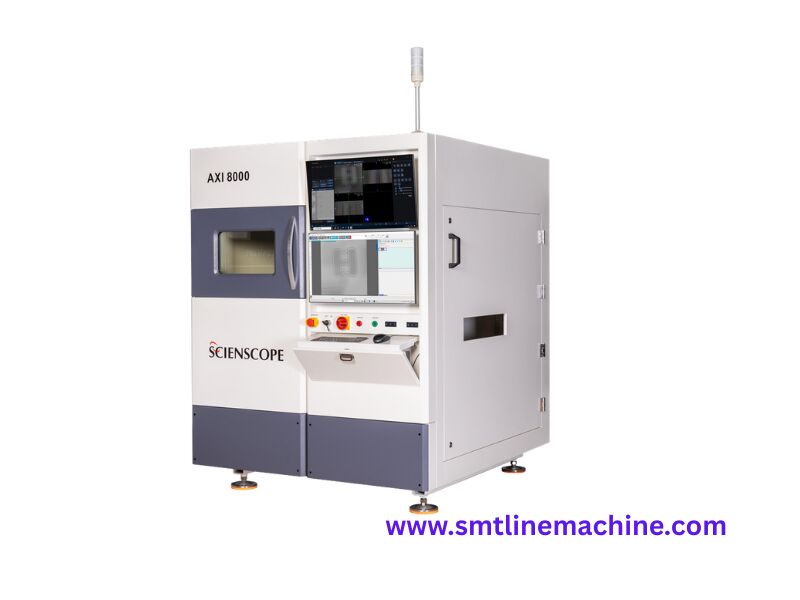

साइंसस्कोप एक्स-रे 3डी एएक्सआई 8000 पूरी तरह से स्वचालित हाई एंड

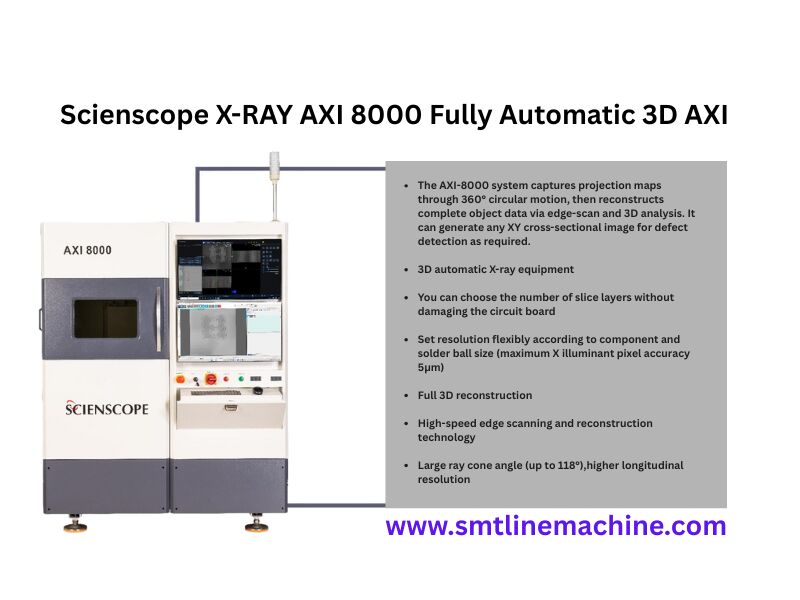

साइंसस्कोप एक्स-रे 3डी एक्सआई 8000 फुली ऑटोमैटिक एक पूरी तरह से स्वचालित 3डी एक्स-रे निरीक्षण प्रणाली है जो परिष्कृत सीटी (कंप्यूटेड टोमोग्राफी) तकनीक का उपयोग करती है।यह उन्नत स्कैनर आपके इलेक्ट्रॉनिक घटकों के अंदर एक पूर्ण 360-डिग्री दृश्य प्रदान करता है.

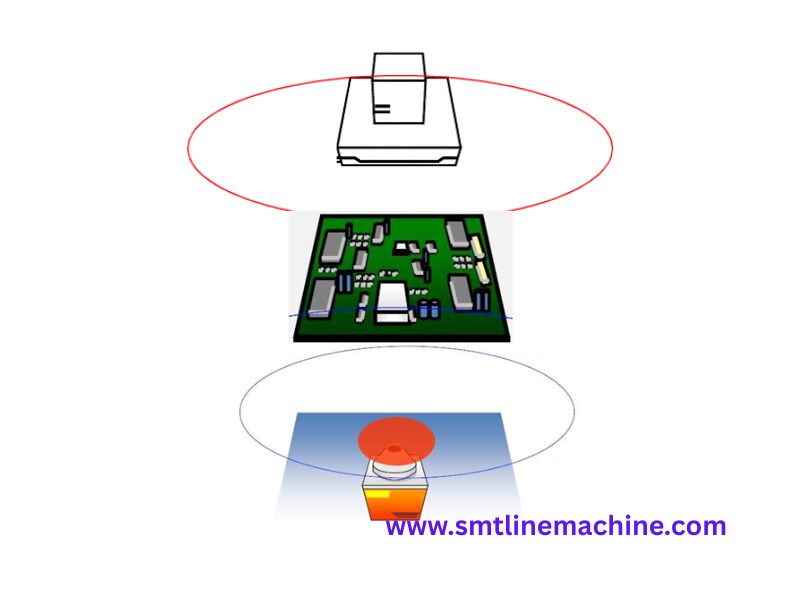

यह प्रणाली पूर्ण वृत्त में वस्तु के चारों ओर घूमकर प्रक्षेपण मानचित्रण को कैप्चर करती है, फिर एकत्र किए गए सभी डेटा को फिर से बनाने के लिए किनारे-स्कैन और 3 डी विश्लेषण तकनीकों का उपयोग करती है।यह एक डिजिटल 3 डी प्रतिकृति बनाता है जो आंतरिक संरचनाओं की जांच को किसी भी परिप्रेक्ष्य से सबसे छोटे दोषों की पहचान करने की अनुमति देता है.
3 डी स्वचालित एक्स-रे निरीक्षण (एएक्सआई) इलेक्ट्रॉनिक्स विनिर्माण में एक अत्याधुनिक दृष्टिकोण का प्रतिनिधित्व करता है, जिसे मुद्रित सर्किट बोर्ड (पीसीबी) के व्यापक मूल्यांकन प्रदान करने के लिए डिज़ाइन किया गया है।पारंपरिक 2D एक्स-रे तरीकों के विपरीत, 3डी एएक्सआई इलेक्ट्रॉनिक घटकों और सोल्डर कनेक्शन की आंतरिक संरचना के विस्तृत, त्रि-आयामी विज़ुअलाइज़ेशन का उत्पादन करने के लिए कंप्यूटेड टोमोग्राफी (सीटी) का लाभ उठाता है।यह परिष्कृत तकनीक दो आयामी एक्स-रे के माध्यम से पता नहीं लगने वाले दोषों की पहचान करती है, जिसमें खोखलेपन, गलत संरेखण और अपर्याप्त मिलाप लागू करना शामिल है।
| पैरामीटर श्रेणी | विनिर्देश | विवरण |
|---|---|---|
| एक्स प्रकाशक | प्रकाश ट्यूब वोल्टेज, वर्तमान | 130KV 300uA |
| अधिकतम आउटपुट | 39W | |
| एफपीडी | संकल्प अनुपात | 50um |
| फ्रेम दर | 1x1 9fps, 2x2 18fps | |
| पिक्सेल आकार | 2340x2882 | |
| सीसीडी कैमरा | पिक्सेल | 2.3 मेगापिक्सल |
| कार्य | बारकोड स्कैन करें | |
| सीटी पैरामीटर | संकल्प अनुपात | 5um |
| अनुमानों की संख्या | 32,64,120 | |
| शूटिंग कोण | 60°, 90° | |
| परतों की अधिकतम संख्या | असीमित (अनुशंसित <300) | |
| परीक्षण पैरामीटर | फ़ीड ऊंचाई | ऊपर 85 मिमी, नीचे 20 मिमी |
| वितरण की दिशा | बाएं अंदर, सही बाहर | |
| पीसीबी का आकार | 100x50-400x400 | |
| सर्किट बोर्ड की मोटाई | ≥0.5 मिमी | |
| परीक्षण वस्तु के घटकों की ऊंचाई | ऊपर 85 मिमी, नीचे 20 मिमी | |
| वस्तु का भार | ≤5 किलो | |
| एफओवी आकार | 58x70mm (25μm सटीकता), 11x14mm (5μm सटीकता) | |
| प्लेट झुकने का सुधार | हार्डवेयर सुधार | |
| सुरक्षा | विकिरण | 1μSv/H |
| सुरक्षा इंटरलॉकिंग | उपलब्ध | |
| पर्यावरणीय आवश्यकताएं | कार्य तापमान | 0-40°C |
| कार्यशील आर्द्रता | 40%-60% | |
| कार्य शक्ति आपूर्ति | 220 वोल्ट | |
| कुल क्षमता | 2 किलोवाट | |
| दबाव की आवश्यकताएं | 0.4-0.6 एमपीए | |
| लोड क्षमता की आवश्यकताएं | 1.5T/m2 | |
| उपकरण का स्वरूप | आकार | 1625 मिमी*1465 मिमी*1905 मिमी |
| वजन | 2.5T |
- व्यापक दोष का पता लगाना:दोषों के एक व्यापक स्पेक्ट्रम की पहचान करता है जिसमें मिलाप जोड़ों की अखंडता के मुद्दे, घटक विस्थापन, वायु जेब और छिपे हुए विद्युत शॉर्ट सर्किट शामिल हैं।
- उच्च-रिज़ॉल्यूशन इमेजिंगःपीसीबी आंतरिक वास्तुकला और मजबूती में महत्वपूर्ण अंतर्दृष्टि के लिए विस्तृत छवियों को सुरक्षित करने के लिए उन्नत एक्स-रे कैमरों और परिष्कृत एल्गोरिदम का उपयोग करता है।
- सुव्यवस्थित दक्षता और उपयोगिताःसहज ज्ञान युक्त इंटरफेस और उपयोगकर्ता के अनुकूल सॉफ्टवेयर से सुसज्जित है ताकि उत्पादन थ्रूपुट को बढ़ावा देने के लिए सरल संचालन और त्वरित निरीक्षण चक्र हो सके।
- स्वचालित कैलिब्रेशनःविनिर्माण परिवर्तनों को समायोजित करने के लिए निरीक्षण मापदंडों के स्वचालित समायोजन की विशेषताएं, सेटअप हानि और मैनुअल रीकैलिब्रेशन को कम करना।
- पूर्ण 3D एक्स-रे विश्लेषणःगहन मूल्यांकन के लिए पूर्ण 3 डी पुनर्निर्माण प्रदान करता है।
- गैर-आक्रामक मूल्यांकन:क्षति पैदा किए बिना सर्किट बोर्डों का निरीक्षण करने की अनुमति देता है।
- अनुकूलन योग्य परत चयनःपरीक्षा के लिए आवश्यक परतों का चयन करने की अनुमति देता है।
- अनुकूलन योग्य संकल्पःसटीकता सुनिश्चित करने के लिए घटक आयामों और मिलाप गेंदों के आधार पर संकल्प को समायोजित करने में सक्षम बनाता है।
- त्वरित किनारा स्कैनिंगःइसमें तेजी से स्कैनिंग और पुनर्निर्माण तकनीक शामिल है।
- चौड़ी किरण शंकु कोणःबेहतर निरीक्षण के लिए बेहतर अनुदैर्ध्य संकल्प प्रदान करता है।

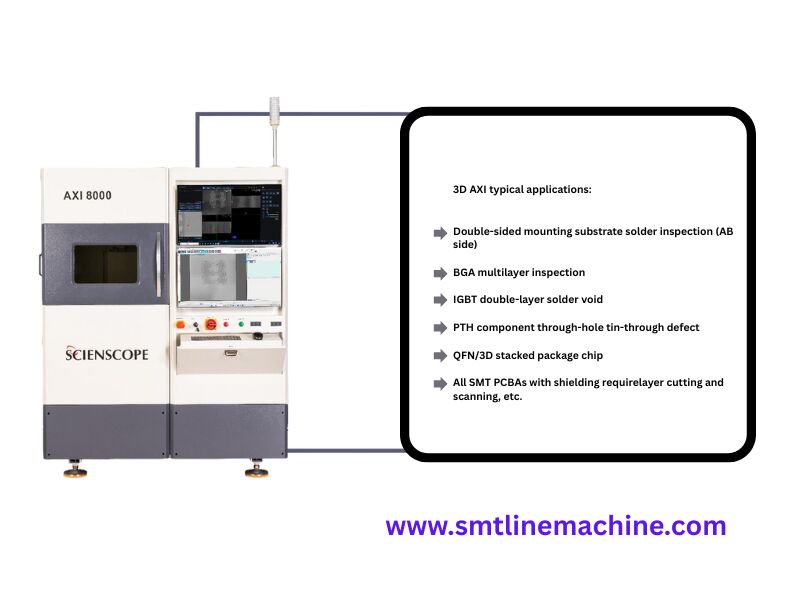

- सतह माउंट प्रौद्योगिकी (एसएमटी) और छेद के माध्यम से घटकों का निरीक्षणःयह SMT और थ्रू-होल असेंबली दोनों में सॉल्डर जोड़ों की गुणवत्ता और घटक की सटीकता की गारंटी देता है।
- बॉल ग्रिड सरणी (बीजीए) और प्रेस-फिट कनेक्टर्स की जांचःबीजीए सॉल्डर जोड़ों में खराबी का पता लगाता है और प्रेस-फिट कनेक्शन की अखंडता सत्यापित करता है।

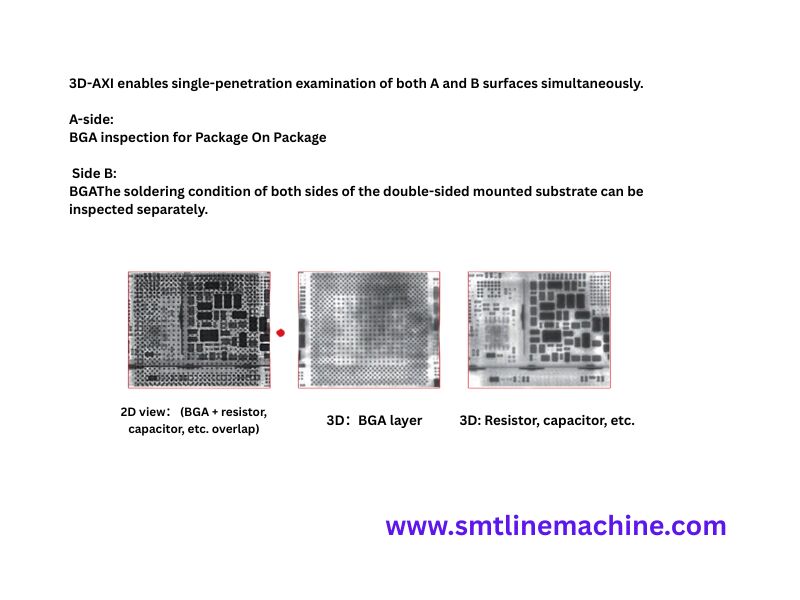

- दोतरफा पीसीबी विश्लेषणःएक समान गुणवत्ता मानकों को सुनिश्चित करने के लिए दोतरफा पीसीबी के दोनों किनारों का मूल्यांकन करता है।
- कम्प्यूटरीकृत टोमोग्राफी (सीटी):3D प्रतिनिधित्व में संकलित अनुभागीय छवियों को बनाने के लिए एक्स-रे का उपयोग करता है।
- उच्च परिभाषा वाले एक्स-रे कैमरे:इलेक्ट्रॉनिक भागों की आंतरिक संरचनाओं की जटिल छवियों को कैप्चर करें।
- स्वचालित असामान्यता पहचान (एएआर):छवि विश्लेषण के माध्यम से दोषों को स्वचालित रूप से पहचानने के लिए सॉफ्टवेयर एल्गोरिदम का उपयोग करता है।
- वास्तविक समय में पर्यवेक्षण और प्रबंधनःऑपरेटरों को निरीक्षण प्रक्रियाओं की देखरेख करने और आवश्यकतानुसार समायोजन लागू करने के लिए सशक्त बनाता है।
- गुणवत्ता आश्वासन में सुधारःउत्पादन के प्रारम्भिक चरण में दोषों की पहचान करता है और दोषपूर्ण उत्पादों के प्रचलन को रोकता है।
- उत्पादकता में वृद्धि:निरीक्षण कार्यप्रवाह को स्वचालित करता है, मैन्युअल श्रम को कम करता है और उत्पादन गति को तेज करता है।
- आर्थिक लाभ:अपव्यय को कम करता है और दोषों को बढ़ने से पहले उन्हें पहचानकर पुनः कार्य करने की आवश्यकता होती है।
- उच्च विश्वसनीयता:यह पुष्टि करता है कि इलेक्ट्रॉनिक सामान उच्चतम गुणवत्ता और विश्वसनीयता के मानकों का पालन करते हैं।
इलेक्ट्रॉनिक उत्पादों की गुणवत्ता और विश्वसनीयता को बनाए रखने के लिए साइंसकोप एक्स-रे एक्सआई 8000 3डी एक्सआई सिस्टम अपरिहार्य हैं।आंतरिक संरचनाओं की व्यापक त्रि-आयामी छवि प्रदान करके, ये प्रणाली निर्माताओं को दोषों को उजागर करने में सक्षम बनाती हैं जो अन्यथा अनदेखा हो सकते हैं।
पूछताछ के लिए कृपया हमसे संपर्क करेंः
फोनः +8613537875415
ईमेलः लिज़ी@smtlinemachine.com
पताः चीन के शेंझेन शहर के बाओआन में शिनतियन औद्योगिक क्षेत्र
- डिलीवरीः5-8 कार्यदिवस (आदेश मात्रा के आधार पर भिन्न होता है)
- न्यूनतम आदेशःएकल मशीन या मिश्रित आदेश स्वीकार्य
- परिवहन:आदेश के आकार के आधार पर थोक या कंटेनर शिपमेंट
- भुगतान की शर्तेंःएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
- मूल्यःसर्वोत्तम मूल्य के लिए बातचीत योग्य
- पैकेजिंगःसुरक्षित वितरण के लिए मानक निर्यात बक्से या ठोस लकड़ी के पैकेज
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
