पूरी तरह से स्वचालित क्रिमपिंग मशीन
,दो तारों के तीन अंत क्रिमर
,एसएमटी लाइन क्रिमपिंग मशीन
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामFully Automatic 2-Wire Three-End Crimping Machine
-
प्रमाणनCE
-
मॉडल संख्याएसए-1600-3
-
न्यूनतम आदेश मात्रामशीन का 1 सेट या मिश्रित ऑर्डर भी स्वीकार्य है परिवहन: थोक या कंटेनर द्वारा
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणमानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों विकल्प हैं
-
प्रसव के समय5-8 कार्य दिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

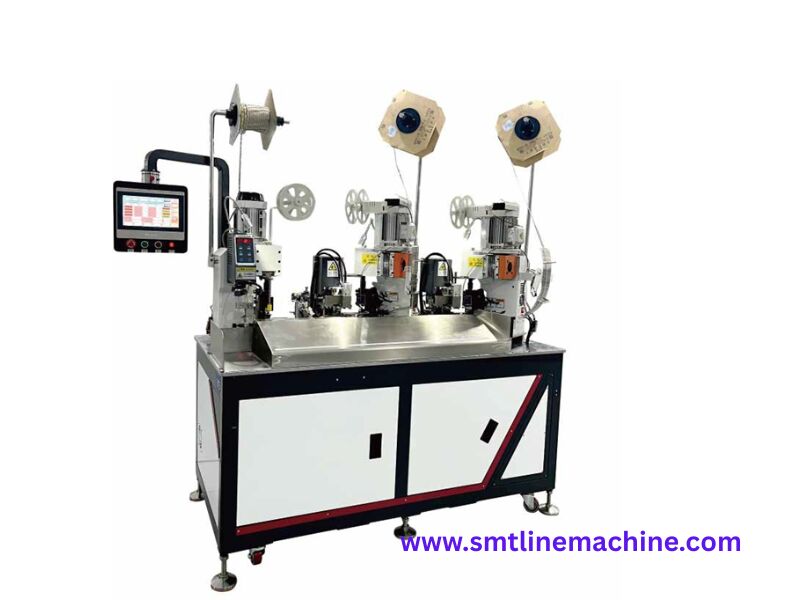

SA-1600-3 पूरी तरह से स्वचालित दो तारों वाली तीन-अंत की क्रिमपिंग मशीन
SA-1600-3 पूरी तरह से स्वचालित दो तारों वाली तीन-अंत की क्रिमपिंग मशीन
SA-1600-3 पूरी तरह से स्वचालित 2-वायर थ्री-एंड क्रिमपिंग मशीन को तार हार्नेस के कुशल उत्पादन के लिए डिज़ाइन किया गया है। यह उन्नत मशीन काटने, स्ट्रिपिंग,और तारों को क्रिम करने के लिए, मैन्युअल श्रम की आवश्यकताओं को काफी कम करते हुए उत्पादन उत्पादन में वृद्धि, गुणवत्ता में सुधार और परिचालन लागत में कमी।
तकनीकी विनिर्देश
| मॉडल | SA-1600-3 |
|---|---|
| कार्य | स्वचालित दो तारों काटना और 3 टर्मिनल crimping मशीन के साथ संयुक्त दो तारों stripping और |
| क्षमता | तीन छोरों को क्रिम करनाः ~2000 टुकड़े/घंटा डबल तार और छिद्रणः ~3000 टुकड़े/घंटे डबल एंड क्रिमिंगः ~3200 टुकड़े/घंटा एकल अंत क्रिमिंगः ~4500 टुकड़े/घंटे |
| तार की सीमा | AWG#14-AWG#28 |
| काटने की लंबाई | 20 मिमी-9999 मिमी |
| स्ट्रिपिंग लंबाई | 0-10 मिमी |
| दबाव क्षमता | 2-3T |
| शक्ति वायु आपूर्ति | 220V 50-60HZ 0.5-0.7Mpa |
| पता लगाने वाला यंत्र | तारों के गाँठ का पता लगाना, तारों की उपस्थिति का पता लगाना, टर्मिनल क्रिमपिंग का पता लगाना, वायु दबाव का पता लगाना |
| आकार | 1700*850*1800 मिमी |
| वजन | 680 किलो |
उत्पाद की विशेषताएं
-
स्वचालित वायर हैंडलिंगस्वचालित रूप से काटता है, पट्टी, और सुरक्षित कनेक्शन के लिए तीन टर्मिनल जोड़ते हुए दो तारों को जोड़ता है
-
हाई-स्पीड उत्पादनथ्री-एंड क्रिमिंगः 2000 टुकड़े प्रति घंटे तक
दोहरी तार और छिद्रणः 3000 टुकड़े प्रति घंटे तक
डबल-एंड क्रिमिंगः 3200 टुकड़े/घंटे तक
एकल-अंत क्रिमिंगः 4500 टुकड़े प्रति घंटे तक -
बहुमुखी तार संगतताविभिन्न अनुप्रयोगों के लिए AWG#14 से AWG#28 तक के तार आकारों को संभालता है
-
समायोज्य सेटिंगकाटने की लंबाईः 20mm से 9999mm
स्ट्रिपिंग लंबाईः 0 से 10 मिमी -
मजबूत क्रिमिंग प्रदर्शन2-3T दबाव क्षमता सुरक्षित टर्मिनल कनेक्शन सुनिश्चित करती है
-
व्यापक पता लगाने की प्रणालीतारों के गाँठ का पता लगाना, तारों की उपस्थिति का पता लगाना, टर्मिनल क्रिमपिंग का पता लगाना और वायु दबाव की निगरानी
-
आसान संचालनशक्तिः 220V, 50-60Hz
हवा की आपूर्तिः 0.5-0.7Mpa -
कॉम्पैक्ट डिजाइन1700 मिमी x 850 मिमी x 1800 मिमी के आयाम अधिकांश कारखाने के लेआउट के अनुरूप हैं
-
टिकाऊ निर्माण680 किलोग्राम वजन मजबूत, दीर्घकालिक प्रदर्शन सुनिश्चित करता है
आवेदन
- ऑटोमोबाइल विनिर्माणवाहनों के लिए तार सेट
- इलेक्ट्रॉनिक्स:इलेक्ट्रॉनिक उपकरणों के लिए केबल
- घरेलू उपकरण:रेफ्रिजरेटर, वाशिंग मशीन और अन्य उपकरणों के लिए वायरिंग
- संचार:टेलीफोन और इंटरनेट उपकरणों के लिए केबल
- कारखाना स्वचालन:औद्योगिक प्रतिष्ठानों में मशीनों का वायरिंग
- एयरोस्पेसविमानों के लिए विश्वसनीय तार सेट
- नवीकरणीय ऊर्जाःसौर पैनलों और पवन टरबाइनों के लिए वायरिंग
मुख्य लाभ
- उत्पादन में वृद्धि:तेजी से उत्पादन से तंग समय सीमाओं को पूरा करने में मदद मिलती है
- उच्च गुणवत्ता:त्रुटियों को कम करता है और सही तार कनेक्शन सुनिश्चित करता है
- लागत बचत:कम श्रम से परिचालन लागत कम होती है
- बढ़ी हुई सुरक्षा:चोट के जोखिम को कम करने के लिए खतरनाक कार्यों को स्वचालित करता है
- लचीलापन:विभिन्न तार आकारों और प्रकारों के साथ संगत
- दक्षताःअपशिष्ट को कम करने के लिए सामग्री और ऊर्जा के उपयोग को अनुकूलित करता है

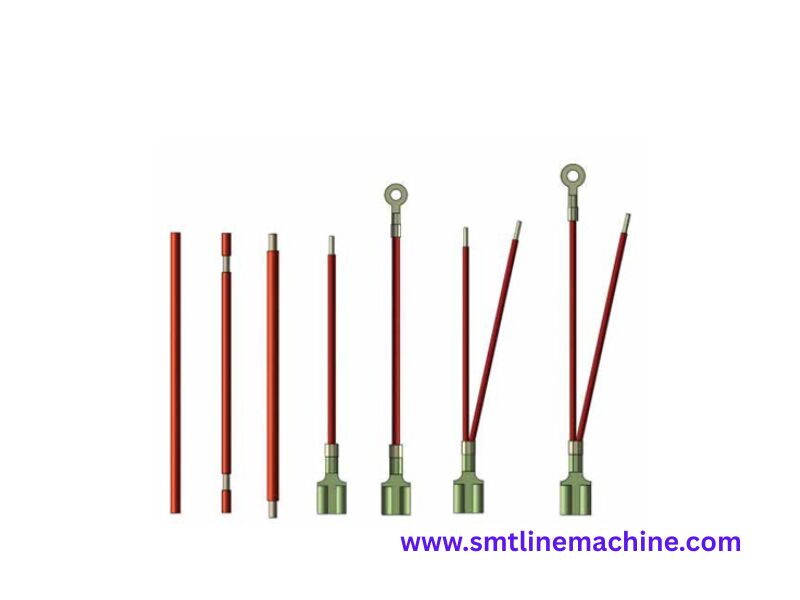

परिचालन प्रक्रिया
- तारों का संचलनःदो तार स्वचालित रूप से मशीन में खिलाया जाता है
- काटने के लिएःतारों को निर्दिष्ट लंबाई तक काटा जाता है
- स्ट्रिपिंग:तार के छोरों से इन्सुलेशन हटा दिया जाता है

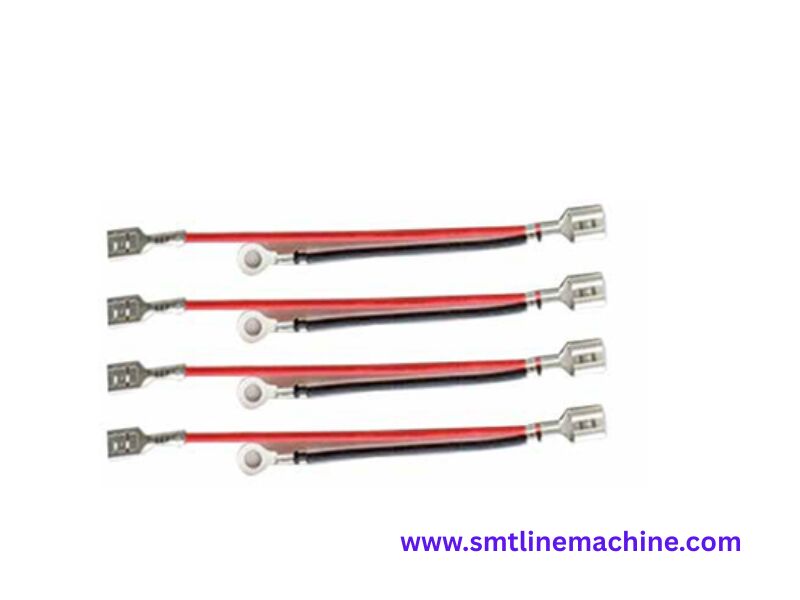

- टर्मिनल संलग्नक:तारों को जोड़ा जाता है और तीन टर्मिनलों को सिरों पर चिपकाया जाता है
- गुणवत्ता जाँच:स्वचालित सत्यापन उचित समापन सुनिश्चित करता है
- आउटपुटःपूर्ण तार सेट स्वचालित रूप से एकत्र किया जाता है
उत्पाद का अवलोकन
SA-1600-3 पूरी तरह से स्वचालित 2-वायर थ्री-एंड क्रिमपिंग मशीन वायर हार्नेस विनिर्माण प्रौद्योगिकी में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करती है। यह प्रणाली उत्पादन प्रक्रियाओं को सुव्यवस्थित करती है,उच्च विश्वसनीयता के साथ तेजी से उत्पादन प्रदान करनाइसके मजबूत निर्माण और बहुमुखी अनुप्रयोगों के साथ, यह कंपनियों के लिए एक उत्कृष्ट निवेश का प्रतिनिधित्व करता है जो अपनी तार उत्पादन क्षमताओं को अनुकूलित करना चाहते हैं।
पैकेजिंग और डिलीवरी की जानकारी
- डिलीवरीः5-8 कार्यदिवस (आदेश मात्रा के आधार पर भिन्न होता है)
- न्यूनतम आदेशःएकल मशीन या मिश्रित आदेश स्वीकार्य
- परिवहन:बल्क शिपिंग या कंटेनर विकल्प उपलब्ध
- भुगतान की शर्तेंःएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
- मूल्यःसर्वोत्तम मूल्य के लिए बातचीत योग्य
- पैकेजिंगःमानक निर्यात बक्से या ठोस लकड़ी के पैकेज
