प्रमुखता देना
एसएमटी एक्स-रे निरीक्षण मशीन
,ऑफलाइन एक्स-रे व्यूअर X2300
,वारंटी के साथ एक्स-रे मशीन
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामScienscope
-
प्रमाणनCE
-
मॉडल संख्याऑफ़लाइन एक्स-रे व्यू X2300
-
न्यूनतम आदेश मात्रामशीन का 1 सेट या मिश्रित ऑर्डर भी स्वीकार्य है
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणमानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों विकल्प हैं
-
प्रसव के समय5-8 कार्य दिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनी ग्राम

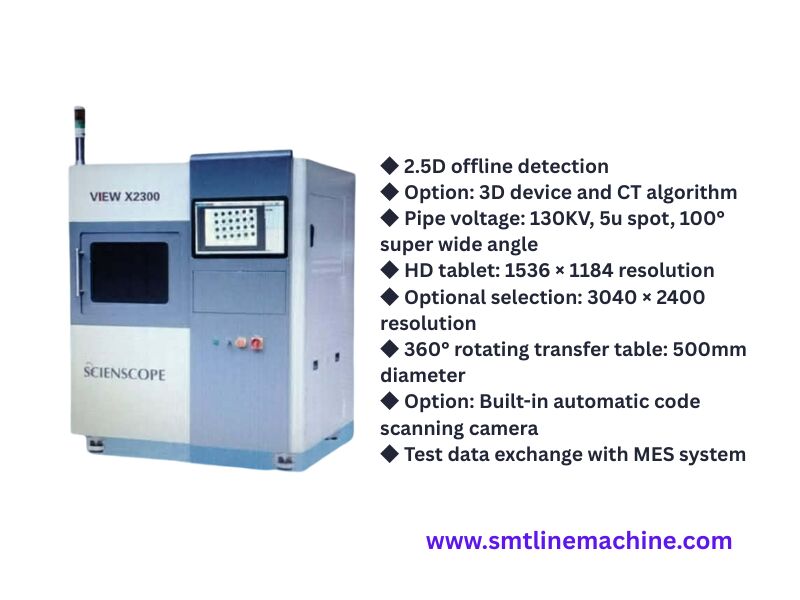

साइंसस्कोप ऑफलाइन एक्स-रे दृश्य X2300 130KV

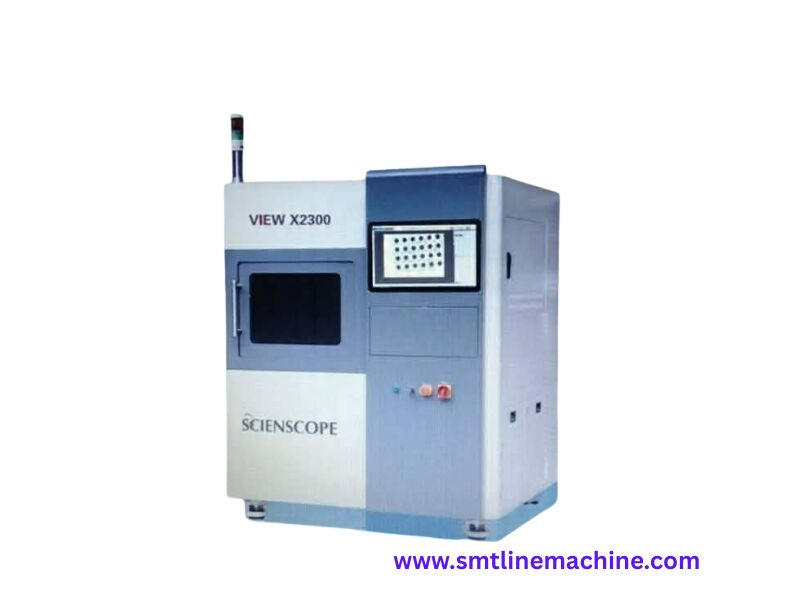

Scienscope Offline X-RAY View X2300
Scienscope ऑफलाइन टेबल रोटेट X-RAY व्यू X2300 एक स्टैंडअलोन एक्स-रे निरीक्षण प्रणाली है जो विनिर्माण के विभिन्न चरणों में गुणवत्ता सुनिश्चित करने और दोषों को इंगित करने के लिए महत्वपूर्ण है।
घटकों और असेंबली के अंदर गैर-आक्रामक रूप से झाँकने के लिए डिज़ाइन किया गया, यह सिस्टम भौतिक रूप से अलग किए बिना विस्तृत अंतर्दृष्टि प्रदान करता है।
तकनीकी विनिर्देश
| एक्स-रे ट्यूब (एक्स ट्यूब) | |
|---|---|
| ट्यूब प्रकार | ट्रांसमिशन क्लोज्ड ट्यूब |
| ट्यूब वोल्टेज (kV) | 130 |
| मशीन पावर | 1.5 kW |
| ट्यूब करंट (µA) | 300 |
| फ्लैट पैनल डिटेक्टर | |
| पिक्सेल रिज़ॉल्यूशन | 1536 × 1184 |
| झुकाव कोण | 70° |
| मुख्य विनिर्देश | |
| स्टेज साइज़ (मिमी) | 500 (व्यास) |
| स्टेज 360° रोटेशन | हाँ |
| X, Y, Z-अक्ष यात्रा (मिमी) | 670 × 520 × 400 |
| डिटेक्शन रेंज (मिमी) | टर्न्टेबल डिटेक्शन रेंज व्यास 500 मिमी |
| बाहरी आयाम (L × W × H) (मिमी) | 1510 × 1530 × 1870 |
| वज़न (किलोग्राम) | 1550 |
| ऑपरेटिंग सिस्टम | विंडोज 11 |
| बिजली की आपूर्ति | AC110-220 V VAC50-60 Hz |
| विकिरण सुरक्षा | <1 µSv/h |

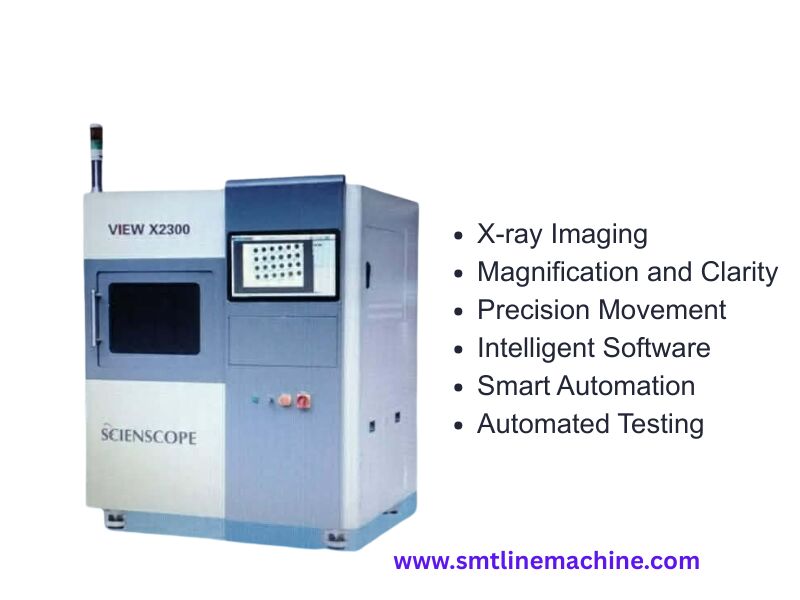

मुख्य विशेषताएँ
एक्स-रे इमेजिंग
यह सिस्टम उच्च-प्रवेश छवियों को उत्पन्न करने के लिए एक विश्वसनीय एक्स-रे स्रोत, अक्सर थर्मो साइंटिफिक PXS 10, 130kV और 0.15mA पर संचालित होता है।
आवर्धन और स्पष्टता
200x तक ऑप्टिकल ज़ूम और 1200x तक डिजिटल ज़ूम के साथ शक्तिशाली आवर्धन क्षमता प्रदान करता है। उच्च-रिज़ॉल्यूशन कैमरा, आमतौर पर 1920×1080, स्पष्ट और विस्तृत दृश्य सुनिश्चित करता है।

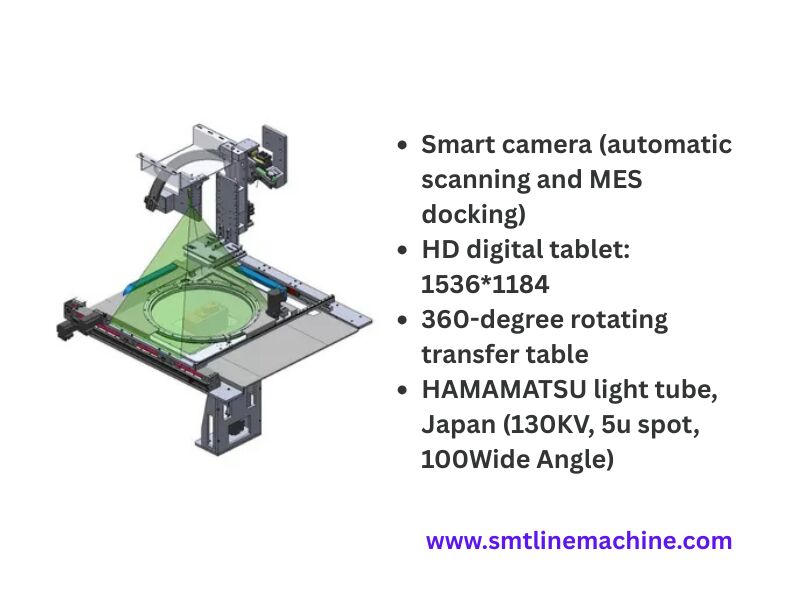

सटीक गति
एक सटीक 4-अक्षीय टेबल की सुविधाएँ, आमतौर पर लगभग 320 × 250 मिमी के आयामों के साथ। यह क्रमशः 490 मिमी और 400 मिमी की X और Y यात्रा सीमाओं के साथ व्यापक गति की अनुमति देता है, और व्यापक देखने के कोणों के लिए ±70° की झुकाव सीमा।
बुद्धिमान सॉफ्टवेयर
विंडोज XP प्लेटफॉर्म पर सॉफ्टवेयर का उपयोग करके संचालित होता है, जिसमें एक अंतर्निहित माप उपकरण शामिल है।
स्मार्ट ऑटोमेशन
उन्नत मॉडल दोष का पता लगाने और झूठे सकारात्मक को कम करने के लिए स्व-शिक्षण एआई, उच्च-परिभाषा रंग कैमरे और बेहतर बीजीए (बॉल ग्रिड एरे) विश्लेषण उपकरण शामिल कर सकते हैं।
स्वचालित परीक्षण
सीएनसी सिस्टम परीक्षण को स्वचालित करता है, रिपोर्ट तैयार करता है, और सुव्यवस्थित गुणवत्ता नियंत्रण के लिए एमईएस के साथ एकीकृत होता है।
अनुप्रयोग
- मल्टी-लेयर्ड पीसीबी का गुणवत्ता मूल्यांकन, संरचनात्मक अखंडता और उचित कनेक्शन सुनिश्चित करना
- सामग्री के भीतर शून्य या वायु जेब की पहचान करना, जो घटकों की ताकत और विश्वसनीयता से समझौता कर सकता है
- विनिर्माण दोषों का पता लगाने के लिए अर्धचालक उपकरणों का गहन विश्लेषण
- थ्रू-होल टेक्नोलॉजी (THT) बैरल फिल का सत्यापन उचित सोल्डरिंग सुनिश्चित करने के लिए
- विफलता को रोकने के लिए महत्वपूर्ण लिथियम बैटरी पर सुरक्षा और गुणवत्ता जांच
लाभ
- गैर-विनाशकारी विश्लेषण:परीक्षण विषय को नुकसान पहुंचाए बिना पूरी तरह से निरीक्षण सक्षम करता है
- उच्च-परिभाषा इमेजरी:तेज और विस्तृत चित्र प्रदान करता है, दोषों की सटीक पहचान की सुविधा प्रदान करता है
- बहुमुखी उपयोग:विभिन्न उद्योगों में विभिन्न प्रकार के निरीक्षण कार्यों के लिए अनुकूलित होता है
हमारे उत्पाद के बारे में
हमारे Scienscope X-Scope 2300 का चयन करने का अर्थ है एक्स-रे तकनीक में एक मजबूत पृष्ठभूमि वाले भागीदार का चयन करना। हम उच्च गुणवत्ता और प्रभावशीलता बनाए रखने वाले किफायती एक्स-रे विकल्प प्रदान करने पर ध्यान केंद्रित करते हैं। X-Scope 2300 उत्कृष्ट सटीकता, दक्षता और विश्वसनीयता प्रदान करके इसे प्रदर्शित करता है।
पैकेजिंग और डिलीवरी जानकारी
- डिलीवरी:अपने ऑर्डर के 5-8 व्यावसायिक दिनों के भीतर आने की उम्मीद करें, हालाँकि यह समय सीमा ऑर्डर की मात्रा के आधार पर भिन्न हो सकती है
- न्यूनतम आदेश:हम आपकी आवश्यकताओं के अनुरूप एक मशीन या मिश्रित ऑर्डर के लिए ऑर्डर स्वीकार करते हैं
- परिवहन:उत्पाद ऑर्डर आकार और गंतव्य के आधार पर थोक में या कंटेनरों के माध्यम से भेजे जाते हैं
- भुगतान की शर्तें:लचीले भुगतान विकल्प उपलब्ध हैं, जिनमें एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन और मनीग्राम शामिल हैं
- कीमत:यह सुनिश्चित करने के लिए कि आपको सर्वोत्तम संभव मूल्य मिले, कीमतें परक्राम्य हैं
- पैकेजिंग:हम यह सुनिश्चित करने के लिए मानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों प्रदान करते हैं कि आपका ऑर्डर सुरक्षित और सुरक्षित रूप से पहुंचे
