उच्च परिशुद्धता एसएमटी कोटिंग मशीन
,एसएमटी के लिए पूरे बोर्ड कोटिंग मशीन
,एसएमटी लाइन कोटिंग मशीन गारंटी के साथ
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामCNSMT
-
प्रमाणनCE- Precision Coating
-
मॉडल संख्याएचएन-विज़न1
-
न्यूनतम आदेश मात्रामशीन का 1 सेट या मिश्रित ऑर्डर भी स्वीकार्य है परिवहन: थोक या कंटेनर द्वारा
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणमानक निर्यात बक्से और मजबूत दृढ़ लकड़ी पैकेज दोनों विकल्प हैं
-
प्रसव के समय1-2 कार्य दिवस
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

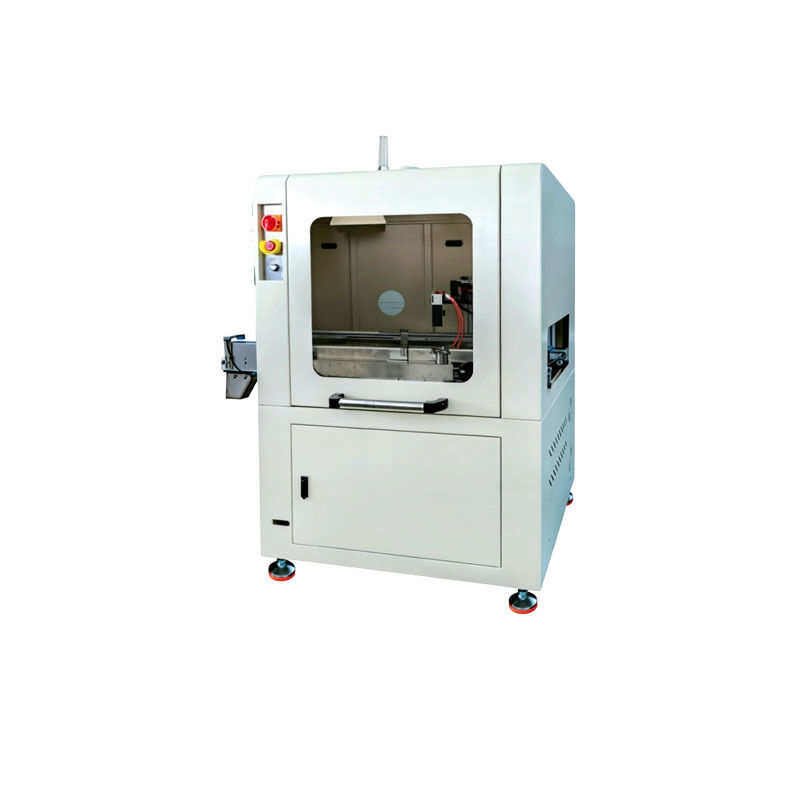

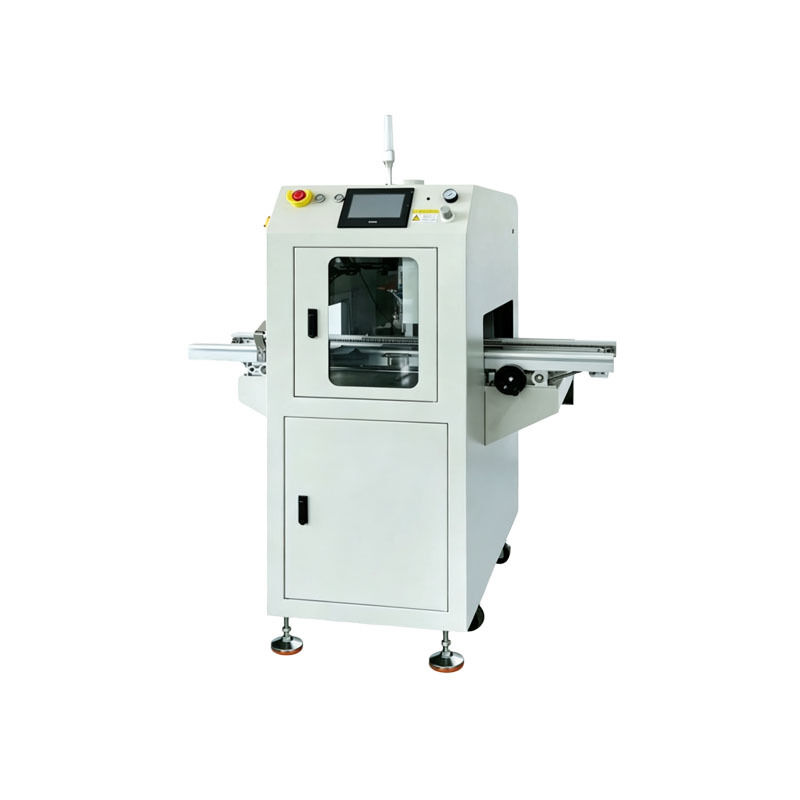

उच्च परिशुद्धता पूर्ण बोर्ड कोटिंग मशीन
उच्च परिशुद्धता पूर्ण बोर्ड कोटिंग मशीन
आवेदन का दायरा
बहु-उद्योग कोटिंग अनुप्रयोगों के लिए उपयुक्त, जिनमें शामिल हैंः
- पूरे अवयवों की सतहों पर मिलाप की सतह का छिड़काव
- बहु-पैनल पैनलों का बड़े क्षेत्र का छिड़काव
- प्लांट लाइटिंग स्ट्रिप्स का सोल्डर सतह छिड़काव
- एलईडी बड़े पिच डिस्प्ले
V1/V1S उपकरण की विशेषताएं
- उच्च परिशुद्धता दबाव विनियमन वाल्व सटीक atomization हवा दबाव समायोजन के लिए
- लंबे जीवनकाल के लिए विशेष स्टेनलेस स्टील चेन और पहनने के प्रतिरोधी पट्टियों के साथ खुली मॉडल सामग्री परिवहन ट्रैक
- दीर्घकालिक स्थिरता सुनिश्चित करने के लिए ट्रैक आयाम समायोजन के लिए दोहरी ट्रांसमिशन तंत्र
- कार्यशाला के वातावरण में सुधार के लिए स्वतंत्र निकास बंदरगाहों के साथ रेल इनपुट/आउटपुट पर विंडशील्ड
- उपयोगकर्ता के अनुकूल मेनू प्रदर्शन इंटरफ़ेस के साथ दोष ध्वनि और प्रकाश अलार्म
वैकल्पिक कार्य
बुद्धिमान पेंट क्षमता का पता लगाने, वाल्व की स्वचालित सफाई, स्वचालित श्रृंखला सफाई (केवल विजन 1 एस के लिए उपलब्ध)
तकनीकी विनिर्देश
| प्रकार | परियोजना | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| कोटिंग पैरामीटर | Y-अक्ष की यात्रा और घटक की अधिकतम ऊंचाई | Y=420mm; चेन की सतह से 70mm ऊपर और 70mm नीचे | |
| पीसीबी किनारे का स्थान और एकल कोटिंग चौड़ाई | पीसीबीए प्रक्रिया किनारा ≥ 5 मिमी: 2-30 मिमी (छोटा परमाणुकरण, बड़ा परमाणुकरण) | ||
| वाई-अक्ष ड्राइव मोड | स्टेपर मोटर + बेल्ट मॉड्यूल | सर्वो मोटर + बेल्ट मॉड्यूल | |
| वाई-अक्ष अधिकतम रनिंग गति | 600 मिमी/सेकंड | ||
| कन्वेयर प्रणाली | कार्य दिशा | बाएं L - दाएं R (मानक), (दाएं R - बाएं L वैकल्पिक) | |
| प्रेषण ऊंचाई और प्रेषण गति | 920±20mm; 2-13m/min | ||
| ट्रांसमिशन मोटर और आयाम मॉड्यूलेशन विधि | समायोज्य गति मोटर, गति डिजिटल डिस्प्ले; ट्रैक चौड़ाई का मैनुअल समायोजन, आयाम मॉड्यूलेशन चौड़ाई 50-460 मिमी | ||
| छिड़काव वाल्व विन्यास प्रणाली | वाल्व की व्यवस्था | 1 स्प्रे वाल्व को कॉन्फ़िगर करें | |
| परमाणुकरण वायु दबाव समायोजन | सटीक दबाव विनियमन वाल्व+डिजिटल मैकेनिकल मीटर | ||
| फ़ीडिंग सिस्टम | एक 10L दबाव गोंद आपूर्ति बाल्टी और एक 2L स्टेनलेस स्टील सफाई बाल्टी के साथ सुसज्जित | ||
| उपकरण स्थल की आवश्यकताएं | आयाम | L1060*W930*H1700(मिमी) | L1060*W1000*H1700(मिमी) |
| उपकरण का वजन | लगभग 320 किलो | लगभग. 480 किलो | |
| उपकरण का वायु दबाव | ≥0.4Mpa | ||
| निकास हवा की मात्रा की आवश्यकताएं | 900m2/h, निकास आउटलेट का व्यास 100 मिमी है | 900m2/h, निकास आउटलेट व्यास 150 मिमी * 1 | |
| उपकरण की शक्ति और कुल बिजली की खपत | AC220V 50-60Hz 1.2KW | ||
| नियंत्रण विधि | पीएलसी + टच स्क्रीन | ||
पीसीबी पूरे बोर्ड कोटिंग मशीन अवलोकन
पीसीबी पूरी बोर्ड कोटिंग मशीन एक स्वचालित तीन-प्रूफ प्रसंस्करण उपकरण है जिसे विशेष रूप से सर्किट बोर्डों की व्यापक सुरक्षा के लिए डिज़ाइन किया गया है।यह भी सर्किट बोर्ड पूरे बोर्ड कोटिंग उपकरण या पीसीबी पूरे बोर्ड छिड़काव मशीन के रूप में जाना जाता है, यह व्यापक रूप से एसएमटी इलेक्ट्रॉनिक विनिर्माण, औद्योगिक नियंत्रण, नई ऊर्जा और घरेलू उपकरण उद्योगों के लिए बैच सुरक्षा उत्पादन में उपयोग किया जाता है।
यह बुद्धिमान उपकरण पारंपरिक मैनुअल पेंटिंग और भिगोने की प्रक्रियाओं की जगह लेता है, पूरे पीसीबी सर्किट बोर्डों का पूर्ण कवरेज छिड़काव प्रदान करता है।यह स्थानीय छिड़काव की सीमाओं को समाप्त करता है और बोर्ड सतहों की समान कोटिंग प्राप्त करता है, घटक सतहों, और सभी दिशाओं में पिन अंतराल.
परिशुद्धता कोटिंग प्रौद्योगिकी
उच्च परिशुद्धता वाले छिड़काव नियंत्रण प्रणालियों पर निर्भर करते हुए, उपकरण गोंद की मात्रा, छिड़काव गति और परमाणुकरण प्रभावों को सटीक रूप से समायोजित करता है।यह एक समान कोटिंग मोटाई सुनिश्चित करता है जबकि छूट कोटिंग की समस्याओं को समाप्त करता है, चिपकने वाला जमा, और असमान मोटाई।
परिणामी घनी और स्थिर तीन-प्रूफ सुरक्षात्मक फिल्म नमी प्रतिरोध, इन्सुलेशन, संक्षारण रोकथाम, नमक कोहरे प्रतिरोध और उम्र बढ़ने की सुरक्षा प्रदान करती है,इलेक्ट्रॉनिक उत्पाद की स्थिरता और जीवन काल में काफी सुधार.
सामग्री संगतता और स्वचालन
मजबूत अनुकूलन क्षमता के साथ, उपकरण एक्रिलिक, पॉलीयूरेथेन और सिलिकॉन सहित विभिन्न पारंपरिक तीन-सबूत पेंट के साथ संगत है।यह विभिन्न चिपचिपापन कोटिंग्स के लिए छिड़काव की जरूरतों और दोनों साधारण और सटीक सर्किट बोर्डों के लिए सुरक्षा आवश्यकताओं को पूरा करता है.
उच्च स्वचालन स्तरों के साथ निरंतर बैच संचालन का समर्थन करते हुए, यह मैन्युअल दोहराए गए कोटिंग को समाप्त करता है, श्रम लागत और कोटिंग नुकसान को कम करते हुए उत्पादन दक्षता में काफी सुधार करता है।
परिचालन लाभ
पीसीबी पूरी बोर्ड कोटिंग मशीन में स्थिर संचालन, सरल नियंत्रण, सुविधाजनक रखरखाव और मजबूत सार्वभौमिकता है।यह स्वचालित उत्पादन लाइनों के साथ एकीकृत किया जा सकता है या एक एकल मशीन के रूप में स्वतंत्र रूप से संचालित, जिससे यह छोटे प्रसंस्करण संयंत्रों और बड़े इलेक्ट्रॉनिक विनिर्माण उद्यमों दोनों के लिए आदर्श है जो अपनी सर्किट बोर्ड सुरक्षा तकनीक को अपग्रेड कर रहे हैं।

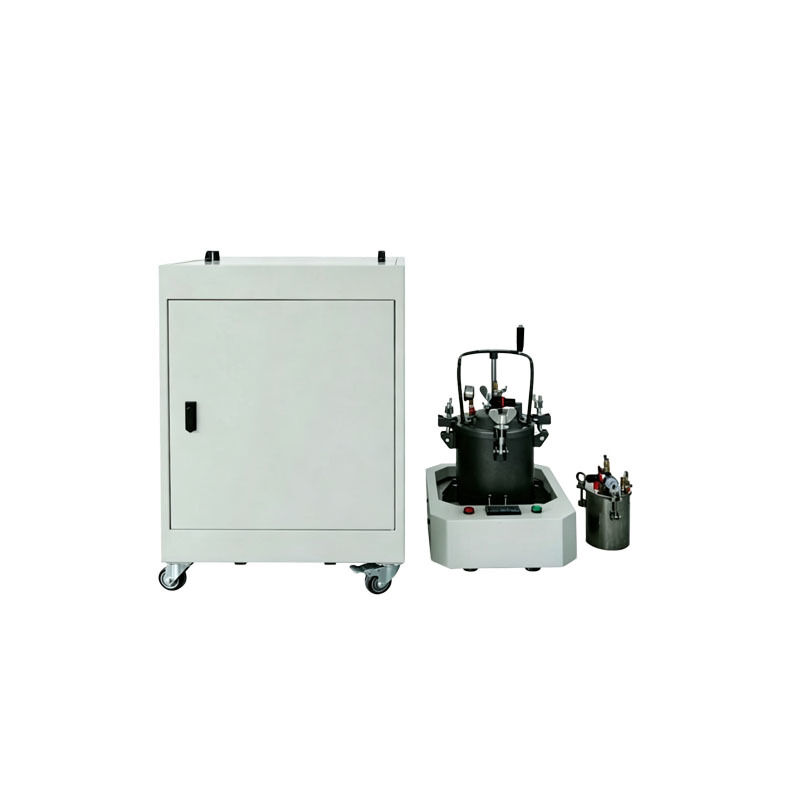

परिवहन कैबिनेट और गोंद आपूर्ति निगरानी प्रणाली

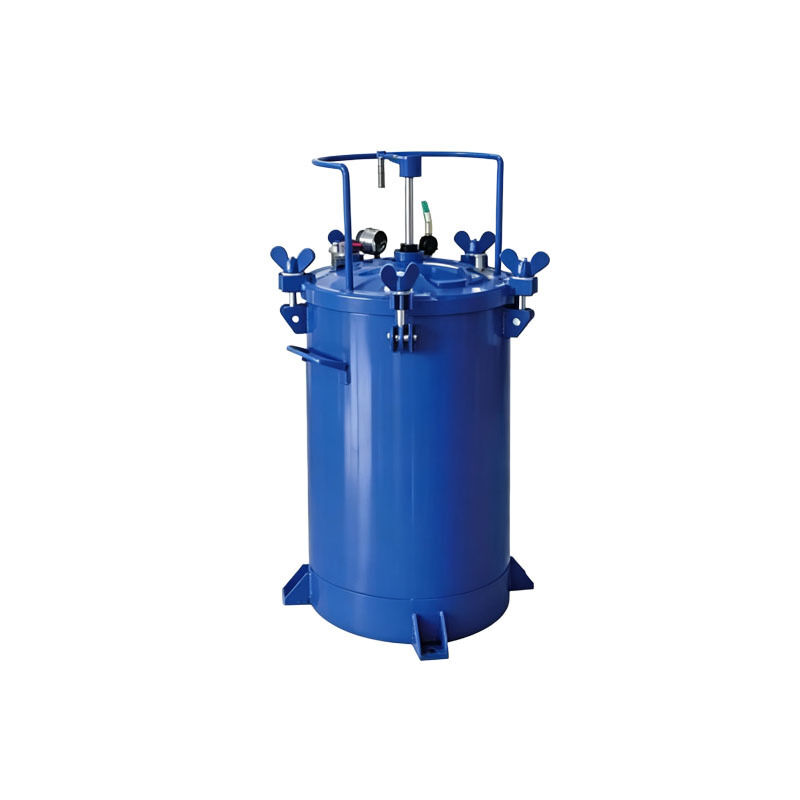

गोंद आपूर्ति प्रणाली
