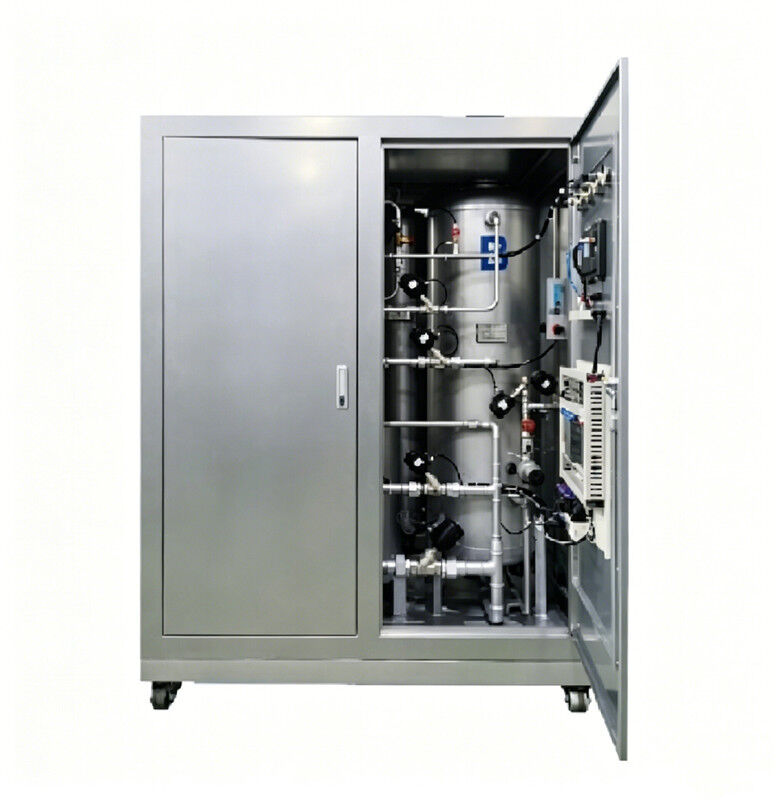

धूल और शोर में कमी बॉक्स प्रकार दबाव स्विंग सोखना ऑक्सीजन उत्पादन
बॉक्स प्रकार का दबाव स्विंग सोखना ऑक्सीजन जनरेटर उच्च एकीकरण के साथ पूरी तरह से संलग्न कैबिनेट डिजाइन को अपनाता है। पाइपलाइन, वाल्व समूह और सोखना टावर जैसे घटक अंदर संलग्न हैं, जो उत्कृष्ट धूल और शोर में कमी, सुरक्षा और ऑपरेटिंग वातावरण के लिए मजबूत अनुकूलनशीलता प्रदान करते हैं। उपकरण कच्चे माल के रूप में हवा का उपयोग करके कमरे के तापमान पर ऑक्सीजन का उत्पादन करने के लिए परिपक्व पीएसए दबाव स्विंग सोखना तकनीक का उपयोग करता है। ऑक्सीजन की शुद्धता और आउटपुट दबाव को लचीले ढंग से समायोजित किया जा सकता है, जिसके परिणामस्वरूप स्थिर गैस उत्पादन और कम ऊर्जा खपत होती है। यह 24 घंटे निरंतर संचालन का समर्थन करता है। कैबिनेट में अच्छे सीलिंग प्रदर्शन के साथ एक साफ और सुंदर आकार है जो प्रभावी रूप से धूल घुसपैठ और ऑपरेटिंग शोर को कम करता है। औद्योगिक दहन सहायता, जलीय कृषि, अपशिष्ट जल उपचार, रासायनिक उत्पादन, इनडोर ऑक्सीजनेशन और अन्य परिदृश्यों पर व्यापक रूप से लागू, यह इनडोर और कई वातावरणों में केंद्रीकृत ऑक्सीजन आपूर्ति के लिए एक आदर्श उपकरण है।
अनुप्रयोग क्षेत्र
- चिकित्सा उपचार:बड़े पैमाने पर अस्पताल ऑक्सीजन की आपूर्ति
- रसायन उद्योग:हाइड्रोजन पेरोक्साइड उत्पादन; सल्फर पुनर्प्राप्ति उपचार; अन्य ऑक्सीकरण प्रक्रियाएँ
- यांत्रिक प्रसंस्करण:एसिटिलीन काटना; अन्य ऑक्सीकरण उपचार
- पठार:होटल, सीमा चौकियाँ, कार्यालय विसरित ऑक्सीजन आपूर्ति, सीमा गश्ती ऑक्सीजन सिलेंडर
- धातुकर्म:ऑक्सीजन-समृद्ध दहन, दक्षता में सुधार, ऊर्जा की बचत और पर्यावरण प्रदूषण को कम करता है
- कागज बनाना:ऑक्सीजन परिशोधन, क्षार निष्कर्षण, अपशिष्ट जल ऑक्सीकरण उपचार
- जैव प्रौद्योगिकी:ओजोन उत्पादन, किण्वन प्रक्रियाएं, मछली पालन, और अन्य जैविक ऑक्सीकरण प्रक्रियाएं
- पर्यावरण संरक्षण:थर्मल पावर प्लांट के डीनाइट्रीकरण और डीसल्फराइजेशन टेल गैस उपचार के लिए भस्मीकरण दहन, अपशिष्ट जल उपचार और ऑक्सीजन की आपूर्ति
तकनीकी निर्देश
| नमूना |
उत्पादन |
नाइट्रोजन शुद्धता |
आयाम (एल*डब्ल्यू*एच मिमी) |
हवा का प्रवेश मार्ग |
गैस आउटलेट |
वजन (किलो) |
बिजली की आपूर्ति |
| एचएन4010 | 10 एनएम³/घंटा | ≥99.99% | 1300*950*1850 | जी1/2" | जी1/2" | 500 | AC220V/0.2KW |
| HN4020 | 20 एनएम³/घंटा | ≥99.99% | 1400*950*1850 | जी1" | जी1/2" | 600 | AC220V/0.2KW |
| एचएन4030 | 30 एनएम³/घंटा | ≥99.99% | 1500*950*1850 | जी1" | जी1/2" | 700 | AC220V/0.2KW |
| एचएन4040 | 40Nm³/घंटा | ≥99.99% | 1600*1000*2000 | जी1" | जी1/2" | 800 | AC220V/0.2KW |
| एचएन4050 | 50 एनएम³/घंटा | ≥99.99% | 1600*1200*2200 | जी1" | जी1/4" | 1000 | AC220V/0.2KW |
| एचएन4060 | 60 एनएम³/घंटा | ≥99.99% | 1600*1200*2200 | जी1" | जी1" | 1200 | AC220V/0.2KW |
| एचएन4080 | 80Nm³/घंटा | ≥99.99% | 1800*1400*2500 | जी1" | जी1" | 1600 | AC220V/0.2KW |
| एचएन4100 | 100Nm³/घंटा | ≥99.99% | 2000*1600*2600 | डीएन32 | जी1" | 1800 | AC220V/0.2KW |
| एचएन4150 | 150Nm³/घंटा | ≥99.99% | 2200*1600*2700 | डीएन40 | जी1" | 2400 | AC220V/0.2KW |
| HN4200 | 200Nm³/घंटा | ≥99.99% | 2300*1600*2700 | DN50 | डीएन40 | 3000 | AC220V/0.2KW |
| HN4250 | 250 एनएम³/घंटा | ≥99.99% | 2400*1600*2700 | DN50 | डीएन40 | 4000 | AC220V/0.2KW |
| एचएन4300 | 300Nm³/घंटा | ≥99.99% | 2500*1600*2760 | डीएन65 | डीएन40 | 5600 | AC220V/0.2KW |
| एचएन4400 | 400Nm³/घंटा | ≥99.99% | 2700*1800*2900 | डीएन65 | DN50 | 6500 | AC220V/0.2KW |
| एचएन4500 | 500Nm³/घंटा | ≥99.99% | 3200*2400*3900 | डीएन80 | डीएन65 | 7500 | AC220V/0.2KW |
| एचएन4600 | 600 एनएम³/घंटा | ≥99.99% | 3500*2500*4000 | डीएन80 | डीएन65 | 8500 | AC220V/0.2KW |
| एचएन4700 | 700Nm³/घंटा | ≥99.99% | 3500*2500*4500 | डीएन100 | डीएन80 | 9500 | AC220V/0.2KW |
| एचएन4800 | 800Nm³/घंटा | ≥99.99% | 3800*2600*4500 | डीएन100 | डीएन80 | 11000 | AC220V/0.2KW |
| HN4900 | 900Nm³/घंटा | ≥99.99% | 3800*2600*5200 | डीएन100 | डीएन80 | 12000 | AC220V/0.2KW |
| एचएन41000 | 1000Nm³/h | ≥99.99% | 4000*2800*5500 | डीएन100 | डीएन80 | 15000 | AC220V/0.2KW |
विशेषताएँ और प्रदर्शन
- संरचनात्मक सुरक्षा:सभी मुख्य घटकों के अंतर्निर्मित, धूल-रोधी और मलबे-रोधी के साथ पूरी तरह से संलग्न कैबिनेट डिज़ाइन। सामान्य रूप से बाहर और धूल भरी कार्यशालाओं में उपयोग किया जा सकता है।
- शोर में कमी और शांति:कैबिनेट प्रभावी रूप से परिचालन शोर को रोकता है, जिसके परिणामस्वरूप समग्र परिचालन शोर कम होता है। शोर आवश्यकताओं वाले इनडोर और कार्यालय क्षेत्रों के लिए उपयुक्त।
- साफ़ और सुंदर:पाइपलाइन, वाल्व समूह, और सोखना टावर सभी कैबिनेट के अंदर छिपे हुए हैं, एक साफ उपस्थिति, व्यवस्थित वायरिंग लेआउट और ताज़ा ऑन-साइट उपस्थिति के साथ।
- सुरक्षा संरक्षण:संलग्न संरचना कर्मियों को गलती से आंतरिक संचालन और उच्च-वोल्टेज घटकों को छूने से रोकती है, जो उपयोग के दौरान उच्च सुरक्षा प्रदान करती है।
- स्थिर संचालन:परिपक्व पीएसए दबाव स्विंग सोखना तकनीक का उपयोग करना, कमरे के तापमान पर ऑक्सीजन उत्पादन, समायोज्य ऑक्सीजन शुद्धता और दबाव, 24 घंटे निरंतर संचालन का समर्थन करना।
- आसान स्थापना:एकीकृत डिजाइन, संपूर्ण मशीन को संपूर्णता में भेजा गया, कॉम्पैक्ट स्थान और लचीला प्लेसमेंट। इसका उपयोग केवल वायु स्रोत और बिजली आपूर्ति को जोड़कर किया जा सकता है।
- चिंता मुक्त संचालन और रखरखाव:कैबिनेट एक निरीक्षण द्वार से सुसज्जित है, और दैनिक रखरखाव और समस्या निवारण को निरीक्षण बंदरगाह के माध्यम से संचालित किया जा सकता है, सुरक्षा और रखरखाव की सुविधा को संतुलित किया जा सकता है।
उपयोग निर्देश
स्थापना और प्लेसमेंट
उपकरण को अच्छी तरह हवादार, शुष्क और समतल इनडोर वातावरण में रखा जाना चाहिए, जिसमें रखरखाव और गर्मी अपव्यय के लिए आरक्षित स्थान हो। वायु आपूर्ति और बिजली स्रोत को जोड़ने से पहले, सुनिश्चित करें कि सभी पाइपलाइन और वाल्व सुरक्षित रूप से जुड़े हुए हैं और उनमें कोई ढीलापन या गैस रिसाव नहीं है। जाँच करें कि स्थैतिक बिजली और रिसाव के जोखिमों से बचने के लिए उपकरण की ग्राउंडिंग विश्वसनीय है या नहीं।
पावर ऑन ऑपरेशन
मुख्य पावर और नियंत्रण पावर को क्रम से कनेक्ट करें, फिर जांचें कि डैशबोर्ड और संकेतक लाइटें ठीक से काम कर रही हैं या नहीं। इनटेक वाल्व को धीरे-धीरे खोलें और फ़िल्टर की गई और सूखी संपीड़ित हवा डालें, यह सुनिश्चित करते हुए कि इनटेक दबाव रेटेड सीमा के भीतर स्थिर बना रहे। स्टार्ट बटन दबाएं, और डिवाइस स्वचालित रूप से पीएसए ऑक्सीजन उत्पादन मोड में प्रवेश करेगा, जिसमें सोखना टावर वैकल्पिक रूप से काम करेंगे। 3-5 मिनट तक चलाएं, फिर ऑक्सीजन की शुद्धता और दबाव निर्धारित मूल्यों तक पहुंचने पर बाहरी रूप से गैस की आपूर्ति करने के लिए आउटलेट वाल्व को धीरे-धीरे खोलें।
संचालन एवं निरीक्षण
उपकरण लगातार 24 घंटे तक काम कर सकता है, लेकिन बार-बार स्टार्ट-स्टॉप चक्र, अधिक दबाव और ओवरलोड का उपयोग सख्त वर्जित है। दबाव नापने का यंत्र, शुद्धता नापने का यंत्र और परिचालन संकेतक रोशनी की नियमित जांच करें, और उपकरण संचालन की ध्वनि और स्थिति की निगरानी करें। कूलिंग वेंट में रुकावट से बचने के लिए उपकरण के चारों ओर वेंटिलेशन बनाए रखें; रखरखाव मोड में न होने पर निरीक्षण द्वार बंद रखें।
शटडाउन ऑपरेशन
अल्पकालिक शटडाउन:सबसे पहले आउटलेट वाल्व बंद करें -> स्टॉप बटन दबाएं -> यूनिट के दबाव कम होने के बाद, इनलेट वाल्व बंद करें। मुख्य बिजली आपूर्ति को बंद करने की कोई आवश्यकता नहीं है.
दीर्घकालिक शटडाउन:अल्पकालिक शटडाउन प्रक्रियाओं को पूरा करने के बाद, उपकरण और पाइपलाइनों से अवशिष्ट गैसों को हटा दें, मुख्य बिजली आपूर्ति काट दें, और धूल-रोधी सुरक्षा लागू करें। पुनः सक्रियण से पहले एक व्यापक निरीक्षण और परीक्षण चलाने की आवश्यकता है।
उपयोग सावधानियां
- वायु आपूर्ति आवश्यकताएँ:कनेक्टेड संपीड़ित हवा को निस्पंदन, तेल हटाने और नमी हटाने से गुजरना होगा। आणविक छलनी संदूषण, विफलता और पाइपलाइन रुकावट को रोकने के लिए, अत्यधिक तेल, पानी या अशुद्धियों वाली गैसों को उपकरण में प्रवेश करने की अनुमति देना सख्त वर्जित है।
- पर्यावरण प्रबंधन:कैबिनेट में जंग लगने और घटक क्षति को रोकने के लिए उच्च तापमान, आर्द्रता, या गंभीर धूल जमाव वाले क्षेत्रों के पास उपकरण रखने से बचें।
- संचालन प्रक्रियाएँ:रेटेड मापदंडों के भीतर सख्ती से काम करें, उपकरण कार्यक्रमों और दबाव सेटिंग्स के अनधिकृत संशोधन पर रोक लगाएं; गैर-पेशेवरों को बिना अनुमति के पाइपलाइनों, वाल्वों, सोखना टावरों या विद्युत घटकों को अलग करने की अनुमति नहीं है।
- नियमित रखरखाव:फ्रंट-एंड एयर फिल्टर को नियमित रूप से बदलें, लीक के लिए पाइप कनेक्शन और वाल्व का निरीक्षण करें, कैबिनेट को साफ रखें, और विदेशी वस्तुओं को उपकरण में प्रवेश करने से रोकें।
- ऑपरेशन सावधानियां:आकस्मिक संपर्क को रोकने के लिए उपकरण संचालन के दौरान रखरखाव दरवाजा खोलना या आंतरिक घूर्णन घटकों को छूना सख्त वर्जित है।
सुरक्षा आश्वासन
- विद्युत सुरक्षा:उपकरण सर्किट और वायरिंग को वॉटरप्रूफ और एंटी-एजिंग सुविधाओं के साथ डिज़ाइन किया गया है, और ग्राउंडिंग डिवाइस विश्वसनीय है। रखरखाव से पहले, मुख्य बिजली आपूर्ति काट दी जानी चाहिए, और लाइव संचालन निषिद्ध है।
- गैस सुरक्षा:ऑक्सीजन एक सहायक दहन गैस है। ज्वलनशील पदार्थों को उपकरण के पास संग्रहित नहीं किया जाना चाहिए, और ऑक्सीजन रिसाव और संचय को रोकने के लिए आसपास के वातावरण को अच्छी तरह हवादार होना चाहिए, जो सुरक्षा खतरे पैदा कर सकता है।
- सुरक्षा डिज़ाइन:पूरी तरह से संलग्न कैबिनेट में अंतर्निहित एंटी-मिसऑपरेशन, डस्ट-प्रूफ और शोर-कमी के कार्य हैं, जो बाहरी पर्यावरणीय हस्तक्षेप को प्रभावी ढंग से कम करते हैं और सुरक्षा जोखिमों को कम करते हैं।
- असामान्य सुरक्षा:उपकरण दबाव विसंगतियों और शुद्धता विसंगतियों जैसे सुरक्षा तंत्रों से सुसज्जित है, जो दोषपूर्ण परिस्थितियों में संचालन को रोकने के लिए खराबी के मामले में अलार्म को स्वचालित रूप से बंद या ट्रिगर कर सकता है।
- आपातकालीन प्रबंधन:गैस रिसाव, असामान्य दबाव, असामान्य शोर या किसी अन्य समस्या के मामले में, मशीन को तुरंत बंद कर दें और गैस और बिजली स्रोतों को बंद कर दें। यदि असुविधा होती है, तो तुरंत एक अच्छी तरह हवादार क्षेत्र में चले जाएं।
गुणवत्तापूर्ण सेवा
- ठोस सामग्री:पूरी मशीन एक स्थिर संरचना, पहनने के प्रतिरोध, विरूपण प्रतिरोध के साथ मोटी अलमारियाँ और उच्च गुणवत्ता वाले पाइप और वाल्व को अपनाती है, और लंबे समय तक निरंतर संचालन के लिए उपयुक्त है।
- विश्वसनीय मुख्य सहायक उपकरण:उच्च गुणवत्ता वाले कार्बन आणविक छलनी और समर्पित नियंत्रण वाल्व समूहों, उच्च सोखना दक्षता, लंबी सेवा जीवन, स्थिर ऑक्सीजन शुद्धता और आसानी से नष्ट नहीं होने से सुसज्जित।
- सख्त शिल्प कौशल:फैक्ट्री छोड़ने से पहले पूरी मशीन दबाव, हवा की जकड़न और निरंतर संचालन परीक्षणों के कई दौर से गुजरती है, जिससे हवा के रिसाव और अस्थिर दबाव जैसी समस्याओं को खत्म किया जाता है और सख्त गुणवत्ता नियंत्रण सुनिश्चित किया जाता है।
- मजबूत सुरक्षात्मक प्रदर्शन:सीलबंद कैबिनेट को बारीकी से तैयार किया गया है, जिसमें धूल-रोधी, शोर कम करने और गलत संचालन-रोधी डिज़ाइन हैं, जो जटिल कामकाजी परिस्थितियों के लिए उपयुक्त है, और इसमें उपकरण विफलता दर कम है।
- ऊर्जा की बचत और कुशल:व्यापक उपयोग के लिए उचित ऊर्जा खपत, कम परिचालन लागत और उच्च लागत-प्रभावशीलता के साथ गैस पथ और नियंत्रण कार्यक्रम को अनुकूलित करें।
सहायक सेवाएँ
- पूर्व बिक्री समर्थन:साइट पर काम करने की स्थिति, ऑक्सीजन की खपत और साइट की स्थितियों के आधार पर चयन और प्रस्ताव सुझाव प्रदान करें और उपयुक्त मॉडलों का मिलान करें।
- स्थापना मार्गदर्शन:पूरी मशीन को एकीकृत किया गया है और कारखाने से भेजा गया है, जो इंस्टॉलेशन चित्र और दूरस्थ मार्गदर्शन प्रदान करता है, जिससे इसे शुरू करना और जल्दी से उपयोग में लाना आसान हो जाता है।
- बिक्री के बाद की गारंटी:संपूर्ण मशीन और मुख्य घटक वारंटी सेवाओं का आनंद लेते हैं, और वारंटी अवधि के दौरान गैर-मानवीय दोषों के लिए संबंधित रखरखाव सहायता प्रदान की जा सकती है।
- तकनीकी सेवाएँ:आजीवन तकनीकी परामर्श, समस्या निवारण, पैरामीटर डिबगिंग मार्गदर्शन और समय पर प्रतिक्रिया प्रदान करें।
- सहायक आपूर्ति:मूल फिल्टर कार्ट्रिज, आणविक छलनी, वाल्व और अन्य कमजोर भागों की दीर्घकालिक आपूर्ति, स्थिर आपूर्ति, चिंता मुक्त रखरखाव।
