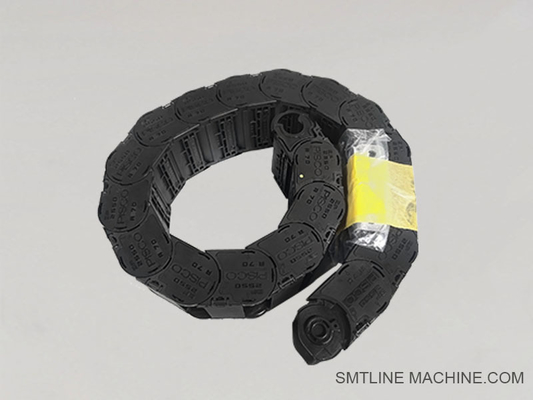

केकेई-एम919एफ-00 टैंक चेन

KKE-M919F-00 टैंक चेन​

KKE-M919F-00 – केबल ड्रैग चेन (टैंक चेन)

यामाहा एसएमटी उपकरण के लिए

अवलोकन

KKE-M919F-00 एक टैंक चेन है (जिसे केबल ड्रैग चेन या एनर्जी चेन के रूप में भी जाना जाता है) जिसका उपयोग यामाहा एसएमटी मशीनों में उच्च गति गति के दौरान X, Y, या Z अक्षों के साथ केबलों और वायवीय ट्यूबों को व्यवस्थित, सुरक्षित और निर्देशित करने के लिए किया जाता है। यह केबल उलझने से रोकता है, यांत्रिक घिसाव को कम करता है, और चलती घटकों को लगातार सिग्नल और हवा की डिलीवरी सुनिश्चित करता है।

मुख्य विशेषताएं

पार्ट नंबर: KKE-M919F-00
कार्य: गतिशील अक्ष आंदोलन के लिए केबल और नली वाहक
संरचना: लचीले लेकिन टिकाऊ डिजाइन के साथ इंटरलॉकिंग प्लास्टिक चेन लिंक
सामग्री: उच्च शक्ति इंजीनियरिंग प्लास्टिक, पहनने के लिए प्रतिरोधी, एंटी-स्टैटिक (ईएसडी मॉडल में)
ओपनिंग स्टाइल: मशीन कॉन्फ़िगरेशन के आधार पर स्नैप-ओपन या संलग्न प्रकार
रूटिंग: विद्युत सिग्नल केबल, पावर वायर और वैक्यूम/एयर ट्यूब का समर्थन करता है
माउंटिंग: दोनों सिरों पर ब्रैकेट के साथ तय; गैन्ट्री या हेड के साथ चलता है

अनुप्रयोग

YSM, YG, या YS श्रृंखला जैसे यामाहा पिक-एंड-प्लेस मशीनों में स्थापित
गैन्ट्री सिस्टम, हेड यूनिट या प्लेटफॉर्म बेस में उपयोग किया जाता है जहां लचीली रूटिंग की आवश्यकता होती है
उच्च गति वाले वातावरण में केबलों को झुकने, घर्षण और हस्तक्षेप से बचाता है

लाभ

केबल सेवा जीवन में सुधार करता है और केबल विफलताओं के कारण डाउनटाइम कम करता है
स्वच्छ, व्यवस्थित केबल प्रबंधन को सक्षम बनाता है
एसएमटी उत्पादन लाइनों में चलती असेंबली की सुचारू गति का समर्थन करता है
यामाहा फैक्ट्री रूटिंग लेआउट और रखरखाव गाइड के साथ संगत

रखरखाव युक्तियाँ

नियमित रूप से दरारों, कठोरता या टूटे हुए लिंक की जाँच करें
चेन के अंदर केबल के घिसाव की जाँच करें
सूखी हवा या लिंट-फ्री कपड़े से साफ करें—तेल या सॉल्वैंट्स से बचें जब तक कि निर्दिष्ट न हो

सारांश

KKE-M919F-00 टैंक चेन एक विश्वसनीय और टिकाऊ केबल ड्रैग चेन है जो यामाहा एसएमटी उपकरण में गतिशील केबल प्रबंधन का समर्थन करता है। यह गति-महत्वपूर्ण क्षेत्रों में महत्वपूर्ण विद्युत और वायवीय लाइनों की सुरक्षा करके मशीन की विश्वसनीयता को बढ़ाता है।

संबंधित सहायक उपकरण – KKE-M919F-00 टैंक चेन

नोट:

समय से पहले घिसाव को रोकने के लिए टैंक चेन के अंदर हमेशा फ्लेक्स-रेटेड केबल और होसेस का उपयोग करें।
लंबी केबल चेन या उच्च गति गति के लिए, यामाहा मशीन मॉडल और अक्ष से मेल खाने वाले प्री-बंडल केबल किट की सिफारिश करता है।
यदि चेन को बदला जा रहा है, तो गलत संरेखण या फिसलन से बचने के लिए उसी समय एंड ब्रैकेट और क्लैंप किट की जांच और प्रतिस्थापित करें।

संबंधित पार्ट नंबर – KKE-M919F-00 टैंक चेन

नोट:

केवल ड्रैग चेन उपयोग के लिए रेटेड हाई-फ्लेक्स केबल और ट्यूब का उपयोग करें।
ऊपर सूचीबद्ध सभी भागों का उपयोग आमतौर पर यामाहा एसएमटी प्लेटफार्मों में एक्स/वाई अक्ष गति प्रणालियों, हेड यूनिट आंदोलन या गैन्ट्री केबल रूटिंग के लिए एक साथ किया जाता है।
सुरक्षित संचालन सुनिश्चित करने के लिए रेट्रोफिट के दौरान टैंक चेन और एंड ब्रैकेट दोनों को बदलें।

अक्सर पूछे जाने वाले प्रश्न गाइड — KKE-M919F-00 टैंक चेन

यामाहा YS/YSM/YG सीरीज एसएमटी मशीनों के लिए

1. KKE-M919F-00 क्या है?

KKE-M919F-00 एक केबल ड्रैग चेन है, जिसे टैंक चेन या एनर्जी चेन भी कहा जाता है, जिसका उपयोग यामाहा एसएमटी उपकरण पर चलती केबलों और वायवीय ट्यूबों को सुरक्षित रूप से निर्देशित और सुरक्षित करने के लिए किया जाता है—आमतौर पर X, Y, या Z अक्ष के लिए।

2. यह क्या करता है?

यह मशीन संचालन के दौरान उलझने, घिसाव और टूटने से रोकते हुए, स्थिर और चलती भागों (जैसे गैन्ट्री या हेड) के बीच कई सिग्नल, पावर और एयर लाइनों को रूट करता है और व्यवस्थित करता है।

3. कौन सी यामाहा मशीनें इसका उपयोग करती हैं?

टैंक चेन का व्यापक रूप से उपयोग किया जाता है:

यामाहा YS12, YS24
YSM10, YSM20, YSM20R
YG12, YG200
और रैखिक गति घटकों के साथ अन्य एसएमटी प्लेटफॉर्म

4. इसके अंदर कौन से केबल और ट्यूब जाते हैं?

सिग्नल केबल (उदाहरण के लिए, KHJ-M9165-00, KHJ-M9166-00)
सर्वो मोटर्स के लिए पावर केबल (उदाहरण के लिए, KHY-M9168-00)
वैक्यूम और ब्लो-ऑफ एयर के लिए वायवीय ट्यूबिंग
सभी को लचीलेपन स्थायित्व के लिए ड्रैग-चेन रेटेड होना चाहिए।

5. इस चेन के साथ कौन से एक्सेसरीज़ की आवश्यकता है?

माउंटिंग ब्रैकेट (उदाहरण के लिए, KKE-M919F-10)
केबल क्लैंप (KHJ-M919F-01)
गाइड रेल (KHY-M919F-00, वैकल्पिक)
ये उच्च गति यात्रा के दौरान चेन को सुरक्षित और संरेखित करने में मदद करते हैं।

6. क्या मैं इसे स्वयं बदल सकता हूँ?

हाँ, लेकिन सावधानी से:

सभी केबलों/ट्यूबों को डिस्कनेक्ट और लेबल करें
माउंटिंग ब्रैकेट निकालें
उचित दूरी के साथ केबलों/ट्यूबों को नई चेन में स्थानांतरित करें
सही ब्रैकेट संरेखण के साथ पुन: स्थापित करें
पुष्टि करें कि आंदोलन बिना किसी बंधन के सुचारू है

7. चेन विफलता के संकेत क्या हैं?

टूटे हुए लिंक या क्रैक किए गए खंड
गति के दौरान कठोर गति या खड़खड़ाहट
चेन के अंदर केबल क्षति
बार-बार हवा या सिग्नल में रुकावट

8. क्या कोई एंटी-स्टैटिक (ESD-सुरक्षित) संस्करण है?

हाँ। यदि आपकी मशीन या प्रक्रिया को इलेक्ट्रोस्टैटिक डिस्चार्ज सुरक्षा की आवश्यकता है तो KKE-M919F-00-ESD का उपयोग करें।

9. इसकी कितनी बार जांच की जानी चाहिए?

उच्च उपयोग वाले वातावरण में हर 3–6 महीने में
यदि कठोरता, विकृति या केबल घिसाव देखा जाता है तो तुरंत बदलें
हेड या गैन्ट्री सर्विसिंग के दौरान हमेशा जांच करें

10. मुझे प्रतिस्थापन कहाँ मिल सकते हैं?

अधिकृत यामाहा एसएमटी पार्ट्स वितरकों से ऑर्डर करें। सही फिट, स्थायित्व और केबल रूटिंग अनुपालन सुनिश्चित करने के लिए हमेशा वास्तविक भागों का उपयोग करें।
