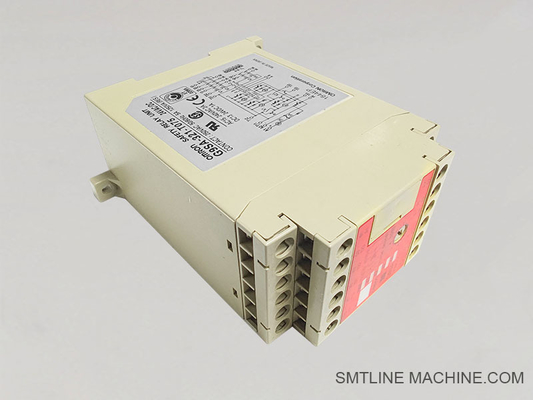

KLF‑M537F‑A0 YSM10/YSM20R SMT पिकअप स्विच रिले (Omron G9SA‑321‑T075)

अवलोकन

KLF‑M537F‑A0, यामाहा SMT मशीनों (मॉडल YSM10, YSM20R) में वैक्यूम (पिकअप) स्विच कंट्रोल सर्किट के हिस्से के रूप में उपयोग किया जाने वाला निर्दिष्ट सुरक्षा रिले यूनिट है। इसका काम वैक्यूम डिटेक्शन या इमरजेंसी स्टॉप इनपुट के जवाब में एक विश्वसनीय और सुरक्षा-प्रमाणित OFF‑विलंब फ़ंक्शन प्रदान करना है।

कोर रिले मॉड्यूल Omron G9SA‑321‑T075 है, जो एक कॉम्पैक्ट, DIN‑रेल माउंट करने योग्य सुरक्षा रिले है जिसमें 7.5‑सेकंड OFF‑विलंब टाइमर है, जो 24 VAC/DC और 100–240 VAC दोनों बिजली आपूर्ति के साथ संगत है।

मुख्य विशेषताएँ

मॉडल: Omron G9SA‑321‑T075
बिजली आपूर्ति: 24 VAC/DC या 100–240 VAC ([assets.omron.eu][1])
संपर्क विन्यास:

प्राथमिक नियंत्रण के लिए 3 सुरक्षा (NO) आउटपुट
अधिकतम 7.5 s विलंब के साथ दोहरी OFF‑विलंब संपर्क (DPST‑NO) ([assets.omron.eu][1])
1 सहायक NC संपर्क
टाइमर रेंज: 0.5 s से 7.5 s, फ़ैक्टरी-सेट 7.5 s ([Cloudinary][2])
रेटिंग:

5 A तक स्विचिंग क्षमता (250 VAC / 30 VDC)
तेज़ प्रतिक्रिया समय (10 ms) और कम संपर्क प्रतिरोध (≤100 mΩ) ([Mouser Electronics][3])
प्रमाणन: EN/BG अनुरूप, UL/CSA स्वीकृत
डिज़ाइन:

DIN‑रेल या स्क्रू माउंट करने योग्य
कॉम्पैक्ट 45 मिमी चौड़ाई
औद्योगिक उपयोग के लिए कंपन‑ और शॉक‑प्रतिरोधी रेटेड ([Cloudinary][2])

विशिष्ट अनुप्रयोग

SMT मशीनों पर वैक्यूम पिकअप स्विच के लिए एक सुरक्षित OFF‑विलंब लागू करता है:

सुनिश्चित करता है कि वैक्यूम मोटर वैक्यूम हानि या आपातकालीन स्टॉप के बाद थोड़ी देर के लिए चालू रहे, जिससे सुरक्षित नोजल वापसी सक्षम हो सके।
एक्ट्यूएटर्स को बिजली काटने से पहले सुरक्षा सर्किट इनपुट (जैसे, सेंसर, लिमिट स्विच) की निगरानी करता है।
नियंत्रित विलंब के साथ YSM10/YSM20R वैक्यूम नियंत्रण प्रणाली में एक सुरक्षा रिले के रूप में कार्य करता है।

ऑपरेशन अवधारणा

जब वैक्यूम या त्रुटि संकेत निष्क्रिय हो जाता है, तो OFF‑विलंब टाइमर 7.5 s तक बिजली रखता है, जिससे नियंत्रित शटडाउन की अनुमति मिलती है।
संपर्क केवल विलंब समाप्त होने के बाद या आपातकालीन/मैनुअल रीसेट के माध्यम से इनपुट कॉन्फ़िगरेशन के आधार पर खुलते हैं।

लाभ

वैक्यूम घटकों के अचानक शटडाउन को रोककर मशीन सुरक्षा को बढ़ाता है
कॉम्पैक्ट, फ़ैक्टरी-कॉन्फ़िगर टाइमर बाहरी वायरिंग से बचता है
औद्योगिक सुरक्षा मानकों का अनुपालन करता है और डिज़ाइन के बोझ को कम करता है

निष्कर्ष

यामाहा YSM10/YSM20R SMT मशीनों के लिए KLF‑M537F‑A0 नियंत्रण असेंबली में उपयोग किया जाता है, Omron G9SA‑321‑T075 सुरक्षा रिले विश्वसनीय OFF‑विलंब कार्यक्षमता प्रदान करके और औद्योगिक सुरक्षा आवश्यकताओं को पूरा करके वैक्यूम पिकअप सिस्टम के नियंत्रित और सुरक्षित संचालन को सुनिश्चित करता है।

KLF-M537F-A0 / G9SA-321-T075 रिले के लिए संबंधित सहायक उपकरण

टिप्पणियाँ:

सभी वायरिंग और नियंत्रण तर्क को यामाहा के YSM10/YSM20R सर्किट डिज़ाइन और ओमरॉन के रिले वायरिंग मानकों का पालन करना चाहिए।
पूर्ण संगतता और सुरक्षा प्रमाणन के लिए वास्तविक भागों का उपयोग करने की अनुशंसा की जाती है।
रिले मॉड्यूल को केवल प्रशिक्षित कर्मियों द्वारा ही बदला या सर्विस किया जाना चाहिए।

संबंधित भाग संख्याएँ – KLF-M537F-A0 / G9SA-321-T075 रिले असेंबली

टिप्पणियाँ:

हमेशा अपने विशिष्ट YSM10 या YSM20R मशीन मॉडल के साथ संगतता सत्यापित करें।
उचित सुरक्षा प्रदर्शन और प्रमाणन अनुपालन सुनिश्चित करने के लिए वास्तविक यामाहा और ओमरॉन भागों का उपयोग करें।
सटीक BOM मिलान या विद्युत कैबिनेट लेआउट के लिए, भाग संख्याएँ कॉन्फ़िगरेशन के आधार पर थोड़ी भिन्न हो सकती हैं।

FAQ गाइड — KLF-M537F-A0 (Omron G9SA-321-T075 के साथ)

फ़ंक्शन: वैक्यूम नियंत्रण और आपातकालीन OFF-विलंब सुरक्षा रिले

1. KLF-M537F-A0 का उपयोग किस लिए किया जाता है?

यह यामाहा YSM10 और YSM20R पिक-एंड-प्लेस मशीनों में एकीकृत एक सुरक्षा रिले मॉड्यूल है। यह Omron G9SA-321-T075 रिले का उपयोग करके OFF-विलंब फ़ंक्शन के साथ वैक्यूम पिकअप सिस्टम को नियंत्रित करता है और आपातकालीन स्टॉप लॉजिक का समर्थन करता है।

2. G9SA-321-T075 रिले क्या करता है?

यह 7.5-सेकंड OFF-विलंब के साथ एक 3-पोल सुरक्षा रिले है। स्टॉप सिग्नल प्राप्त करने के बाद (जैसे, वैक्यूम हानि या आपातकालीन स्टॉप), यह सुरक्षित मशीन प्रतिक्रिया की अनुमति देने के लिए थोड़ी देर के लिए बिजली रखता है—जैसे वैक्यूम बंद होने से पहले नोजल को वापस लेना।

3. क्या यह मॉड्यूल सुरक्षा-प्रमाणित है?

हाँ। G9SA रिले EN ISO 13849-1 (PLe) और IEC/EN 60204-1 के अनुरूप है। यह UL/CSA द्वारा भी मान्यता प्राप्त है, जो इसे औद्योगिक सुरक्षा अनुप्रयोगों के लिए उपयुक्त बनाता है।

4. इसे किस बिजली आपूर्ति की आवश्यकता है?

यह वायरिंग कॉन्फ़िगरेशन के आधार पर 24 VDC, 24 VAC, या 100–240 VAC का समर्थन करता है। प्रतिस्थापन से पहले हमेशा अपनी मशीन की आपूर्ति सत्यापित करें।

5. क्या मैं रिले पर टाइमर को समायोजित कर सकता हूँ?

नहीं। G9SA-321-T075 एक फ़ैक्टरी-फ़िक्स्ड 7.5-सेकंड विलंब मॉडल है। अन्य G9SA वेरिएंट समायोज्य समय प्रदान करते हैं, लेकिन यह यूनिट यामाहा के डिज़ाइन विनिर्देश के अनुसार तय है।

6. यदि रिले विफल हो जाता है तो क्या होता है?

यदि रिले संपर्क खराब हो जाते हैं या विलंब टाइमर में खराबी आ जाती है, तो वैक्यूम नियंत्रण अप्रत्याशित रूप से व्यवहार कर सकता है, या सुरक्षा फ़ंक्शन ठीक से संलग्न नहीं हो सकते हैं। वास्तविक भागों का उपयोग करके तत्काल प्रतिस्थापन की अनुशंसा की जाती है।

7. मैं रिले को कैसे बदलूँ?

SMT मशीन को बंद करें और नियंत्रण कैबिनेट को अलग करें।
DIN रेल-माउंटेड रिले (बेस सॉकेट के साथ, यदि लागू हो) निकालें।
नए G9SA-321-T075 को सॉकेट में डालें और तंग टर्मिनल कनेक्शन की पुष्टि करें।
मशीन को पुनरारंभ करें और वैक्यूम नियंत्रण फ़ंक्शन सत्यापित करें।

8. मुझे प्रतिस्थापन कहाँ मिल सकता है?

यामाहा SMT पार्ट्स वितरकों या ओमरॉन-प्रमाणित आपूर्तिकर्ताओं से। सुनिश्चित करें कि भाग संख्या G9SA-321-T075 बिल्कुल मेल खाती है।

9. क्या यह रिले अन्य मॉडलों के साथ विनिमेय है?

नहीं। केवल G9SA-321-T075 या सटीक यामाहा-अनुमोदित विकल्पों का उपयोग करें। अलग-अलग विलंब समय या संपर्क कॉन्फ़िगरेशन का उपयोग करने से मशीन सुरक्षा तर्क से समझौता हो सकता है।
