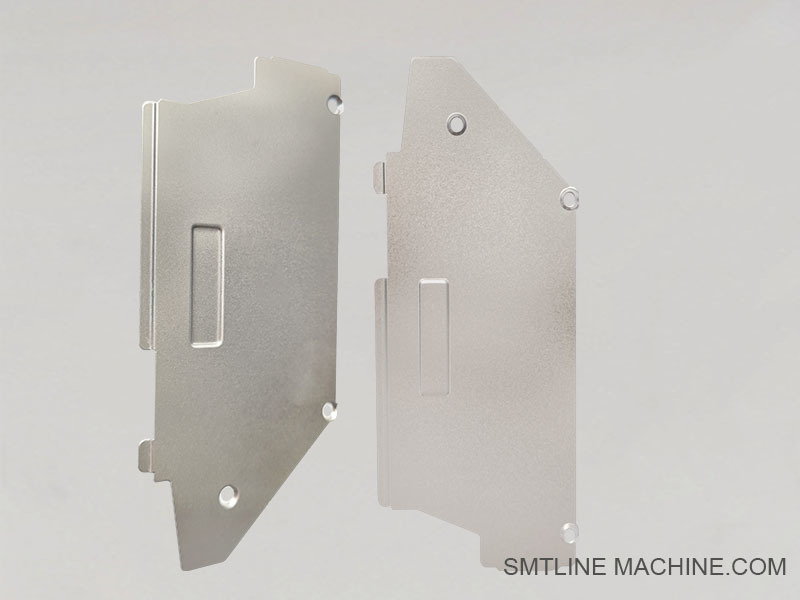

KLJ-MC1A2-00ZS8MM-72MM सर्किट बोर्ड बॉक्स मोटर सुरक्षा कवर

KLJ-MC1A2-00ZS8MM-72MM सर्किट बोर्ड बॉक्स मोटर सुरक्षा कवर

उत्पाद परिचय – KLJ-MC1A2-00

ZS फीडर PCB बॉक्स (8mm–72mm रेंज) के लिए मोटर सुरक्षा कवर
Yamaha SMT ZS-सीरीज़ फीडरों में उपयोग किया जाता है

अवलोकन

KLJ-MC1A2-00 एक मोटर सुरक्षा कवर है जिसे Yamaha ZS-सीरीज़ फीडरों के सर्किट बोर्ड और मोटर अनुभाग को ढालने के लिए डिज़ाइन किया गया है। यह 8mm से 72mm तक की टेप चौड़ाई वाले ZS फीडरों पर लागू होता है।

यह कवर सुनिश्चित करता है कि आंतरिक PCB, ड्राइव मोटर और वायरिंग धूल, मलबे और भौतिक क्षति से सुरक्षित रहें, जिससे फीडर की विश्वसनीयता बढ़ती है और घटक का जीवनकाल बढ़ता है।

मुख्य विशेषताएँ

Yamaha ZS फीडरों के लिए OEM पार्ट (8mm–72mm)
मोटर और PCB को पर्यावरणीय क्षति से बचाता है
हल्का लेकिन टिकाऊ प्लास्टिक निर्माण
त्वरित रखरखाव के लिए स्नैप-फिट या स्क्रू-इन माउंटिंग
फीडर यूनिट की सुरक्षा और परिचालन स्थिरता सुनिश्चित करता है

अनुप्रयोग

ZS फीडर बॉडी के सर्किट बोर्ड और ड्राइव मोटर अनुभाग पर स्थापित, यह कवर उच्च धूल या बार-बार टेप लोडिंग/अनलोडिंग वाले वातावरण में महत्वपूर्ण है।

संगत मॉडल

8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm और 72mm चौड़ाई में Yamaha ZS फीडर:

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085, आदि।

संबंधित सहायक उपकरण – KLJ-MC1A2-00

(ZS फीडर PCB बॉक्स के लिए मोटर सुरक्षा कवर, 8mm–72mm)

1. संगत फीडर बॉडी

कवर निम्नलिखित फीडरों के मुख्य बॉडी पर लगाया जाता है:

KW1-M4500-011 – ZS 8mm फीडर
KW1-M4500-015 – ZS 12mm फीडर
KW1-M4500-035 – ZS 16mm फीडर
KW1-M4500-045 – ZS 24mm फीडर
KW1-M4500-055 – ZS 32mm फीडर
KW1-M4500-065 – ZS 44mm फीडर
KW1-M4500-075 – ZS 56mm फीडर
KW1-M4500-085 – ZS 72mm फीडर

2. सर्किट बोर्ड बॉक्स (PCB हाउसिंग)

KLJ-MC1A1-00 – PCB बॉक्स बेस जो कंट्रोल बोर्ड और मोटर असेंबली को रखता है, जिससे KLJ-MC1A2-00 कवर जुड़ता है।

3. मोटर ड्राइव असेंबली

KHY-M9162-A0 या KHJ-MC200-00 – PCB बॉक्स के अंदर स्टीपर मोटर यूनिट, इस कवर द्वारा संरक्षित।

4. स्क्रू / फास्टनरों

91312-03004 – कवर को सुरक्षित करने के लिए उपयोग किया जाने वाला M3 स्क्रू
KGS-M3696-00 – लॉकिंग स्प्रिंग या क्लिप (कुछ संस्करणों में टूल-फ्री माउंटिंग के लिए उपयोग किया जाता है)

5. गैसकेट / सील (यदि आवश्यक हो)

उच्च-शुद्धता वाले वातावरण में धूल रोकथाम के लिए उपयोग किया जाता है (वैकल्पिक)।

संबंधित भाग संख्या – KLJ-MC1A2-00

(Yamaha ZS फीडर PCB बॉक्स के लिए मोटर सुरक्षा कवर)

मुख्य भाग

KLJ-MC1A2-00 — ZS 8–72mm फीडर मोटर/PCB बॉक्स सुरक्षा कवर

संगत ZS फीडर

ये वे फीडर मॉडल हैं जिनका सुरक्षा कवर समर्थन करता है:

KW1-M4500-011 — ZS 8mm फीडर
KW1-M4500-015 — ZS 12mm फीडर
KW1-M4500-035 — ZS 16mm फीडर
KW1-M4500-045 — ZS 24mm फीडर
KW1-M4500-055 — ZS 32mm फीडर
KW1-M4500-065 — ZS 44mm फीडर
KW1-M4500-075 — ZS 56mm फीडर
KW1-M4500-085 — ZS 72mm फीडर

संबंधित घटक

KLJ-MC1A1-00 — PCB बॉक्स बेस (सुरक्षा कवर के लिए माउंटिंग इंटरफ़ेस)
KHY-M9162-A0 / KHJ-MC200-00 — फीडर स्टीपर मोटर
91312-03004 — M3 माउंटिंग स्क्रू
KGS-M3696-00 — लॉकिंग क्लिप / स्प्रिंग

FAQ गाइड – KLJ-MC1A2-00

(Yamaha ZS 8mm–72mm फीडरों के लिए मोटर और PCB सुरक्षा कवर)

1. KLJ-MC1A2-00 कवर का उद्देश्य क्या है?

यह Yamaha ZS फीडरों की मोटर और सर्किट बोर्ड (PCB) को धूल, मलबे और आकस्मिक संपर्क से बचाता है, जिससे फीडर के जीवनकाल को बढ़ाने और स्थिर प्रदर्शन को बनाए रखने में मदद मिलती है।

2. यह कवर किन फीडर मॉडलों के साथ संगत है?

यह 8mm से 72mm तक के सभी Yamaha ZS श्रृंखला फीडरों के साथ संगत है, जिसमें शामिल हैं:

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085

3. क्या संचालन के लिए कवर आवश्यक है?

हाँ। इसके बिना संचालन करने से संवेदनशील इलेक्ट्रॉनिक्स और मोटर भागों को क्षति या संदूषण का खतरा हो सकता है, जिससे फीडर में खराबी आ सकती है या जीवनकाल कम हो सकता है।

4. क्या कवर विभिन्न ZS फीडर चौड़ाई के बीच विनिमेय है?

हाँ। KLJ-MC1A2-00 को ZS 8–72mm रेंज में सार्वभौमिक फिट होने के लिए डिज़ाइन किया गया है।

5. कवर किस सामग्री से बना है?

टिकाऊ, हल्का इंजीनियरिंग प्लास्टिक, स्थिर निर्वहन, पहनने और मामूली प्रभाव के लिए प्रतिरोधी।

6. इसे फीडर पर कैसे लगाया जाता है?

आमतौर पर M3 स्क्रू (जैसे, 91312-03004) या क्लिप लॉक (जैसे, KGS-M3696-00) का उपयोग करके संस्करण के आधार पर लगाया जाता है।

7. सुरक्षा कवर को कब बदला जाना चाहिए?

यदि फटा हुआ है, विकृत है, या अब सुरक्षित रूप से फिट नहीं होता है
यदि रखरखाव या फीडर गिरने के दौरान क्षतिग्रस्त हो जाता है
यदि गायब है—आंतरिक घटकों को उजागर करने से बचने के लिए हमेशा बदलें

8. क्या कवर बदलने के लिए फीडर को पुन: कैलिब्रेट करने की आवश्यकता है?

नहीं। कवर केवल एक सुरक्षात्मक तत्व है और फीडर संरेखण या अंशांकन को प्रभावित नहीं करता है।

9. क्या इस भाग का उपयोग गैर-ZS फीडरों पर किया जा सकता है?

नहीं। यह विशेष रूप से Yamaha ZS-सीरीज़ फीडरों के लिए डिज़ाइन किया गया है और SS, FT, या अन्य फीडर प्रकारों के साथ संगत नहीं है।

10. मैं KLJ-MC1A2-00 कहाँ से खरीद सकता हूँ?

अधिकृत Yamaha SMT पार्ट्स वितरकों या विश्वसनीय तृतीय-पक्ष SMT आपूर्तिकर्ताओं से। ऑर्डर करने से पहले हमेशा पार्ट नंबर सत्यापित करें।
