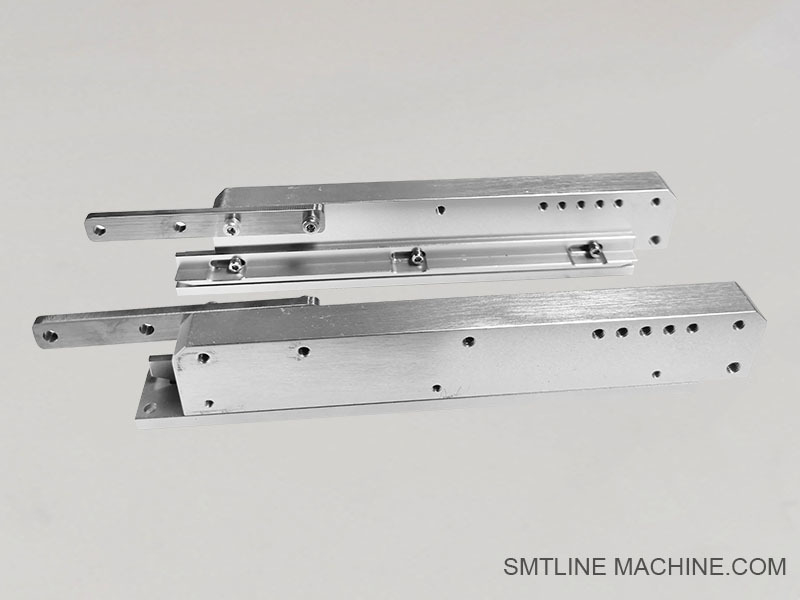

उत्पाद परिचय – यामाहा YSM20R 1.2 मीटर विस्तारित ट्रैक
यामाहा YSM20R के लिए 1.2 मीटर विस्तारित ट्रैक एक फ़ैक्टरी या फ़ील्ड-स्थापित कन्वेयर एक्सटेंशन है जिसे उच्च गति वाले SMT उत्पादन वातावरण में बड़े या लंबे PCBs का समर्थन करने के लिए डिज़ाइन किया गया है। यह मशीन की अधिकतम PCB हैंडलिंग लंबाई को बढ़ाता है, जो विस्तारित-प्रारूप बोर्डों के लिए सुचारू परिवहन और सटीक स्थिति सुनिश्चित करता है।

मुख्य विशेषताएँ:
विस्तारित PCB समर्थन: कन्वेयर की लंबाई 1,200mm तक बढ़ाता है, जिससे अतिरिक्त-लंबे बोर्डों (जैसे, LED स्ट्रिप्स, बैकलाइट यूनिट, पावर बोर्ड) को हैंडल किया जा सकता है।
पूर्ण संगतता: यामाहा YSM20R मॉड्यूलर माउंटर्स के साथ निर्बाध एकीकरण के लिए डिज़ाइन किया गया है।
सटीक परिवहन: स्थिर बोर्ड स्थानांतरण के लिए उच्च-सटीक मोटर चालित बेल्ट और साइड क्लैंपिंग गाइड से लैस।
भारी-ड्यूटी फ्रेम: मुड़ने या कंपन के बिना बड़े और भारी PCBs का समर्थन करने वाली प्रबलित संरचना।
क्लोज्ड-लूप सिंक्रनाइज़ेशन: निरंतर इनलाइन संचालन के लिए आंतरिक बोर्ड स्थानांतरण प्रणाली के साथ सिंक्रनाइज़ करता है।

विशेष विवरण (विशिष्ट):
प्रभावी PCB लंबाई सीमा: 1,200mm तक (मॉडल पर निर्भर करता है)
PCB चौड़ाई सीमा: आमतौर पर 50–510mm (मानक YSM20R चौड़ाई)
परिवहन विधि: दोहरी-रेल या एकल-रेल मोटर चालित बेल्ट
निर्माण: एंटी-स्टैटिक कन्वेयर सतह के साथ पाउडर-लेपित स्टील फ्रेम
बिजली आपूर्ति: YSM20R मुख्य इकाई या सहायक इनपुट से एकीकृत

अनुप्रयोग:
LED लाइटिंग, ऑटोमोटिव कंट्रोल बोर्ड, पावर सप्लाई मॉड्यूल और अन्य बड़े-प्रारूप SMT असेंबली के लिए आदर्श
मल्टी-मशीन लाइनों में उपयोग किया जाता है जहां लंबे बोर्डों को निर्बाध इनलाइन प्रोसेसिंग की आवश्यकता होती है









संबंधित सहायक उपकरण – YSM20R 1.2 मीटर विस्तारित ट्रैक

1. ट्रैक सपोर्ट ब्रैकेट सेट
विस्तारित ट्रैक को मुख्य मशीन फ्रेम से सुरक्षित करने के लिए उपयोग किए जाने वाले भारी-ड्यूटी माउंटिंग ब्रैकेट। संरचनात्मक स्थिरता सुनिश्चित करता है।

2. ड्राइव मोटर असेंबली
कन्वेयर बेल्ट को शक्ति देने वाले मोटर, गियरबॉक्स और सेंसर यूनिट शामिल हैं। लंबे बोर्ड स्थानांतरण नियंत्रण के लिए विशेष रूप से ट्यून किया गया।

3. टाइमिंग बेल्ट / कन्वेयर बेल्ट
विस्तारित लंबाई के साथ स्थिर, कम-कंपन PCB स्थानांतरण के लिए डिज़ाइन किए गए एंटी-स्टैटिक परिवहन बेल्ट।

4. सेंसर किट (इनपुट/आउटपुट)
PCB इन-पोजीशन डिटेक्शन, उपस्थिति सेंसिंग, या त्रुटि रोकने के लिए फोटोइलेक्ट्रिक या रिफ्लेक्टिव सेंसर शामिल हैं।

5. चौड़ाई समायोजन इकाई (वैकल्पिक)
लाइन चेंजओवर के दौरान विभिन्न आकारों के PCBs को समायोजित करने के लिए मोटर चालित या मैनुअल ट्रैक चौड़ाई समायोजन तंत्र।

6. साइड गाइड रेल / क्लैंपिंग रेल
लंबी दूरी के परिवहन के दौरान PCBs को संरेखित रखने में मदद करता है। अक्सर समायोज्य या स्प्रिंग-लोडेड।

7. लेवलिंग फीट या एंकर बोल्ट
फ़ैक्टरी फ़्लोर पर विस्तारित ट्रैक को स्थिर करने और इसे YSM20R कन्वेयर ऊंचाई के साथ संरेखित करने के लिए उपयोग किया जाता है।

8. केबल हार्नेस (सिग्नल और पावर)
विस्तारित ट्रैक के सेंसर, मोटर और नियंत्रणों को YSM20R की मुख्य नियंत्रण प्रणाली से जोड़ने के लिए वायरिंग किट।

9. ट्रैक कवर या गार्ड प्लेट
धूल प्रवेश या चलती भागों के साथ आकस्मिक संपर्क को रोकने के लिए सुरक्षात्मक ढाल। इसमें पारदर्शी पैनल शामिल हो सकते हैं।

10. इनलाइन बफर कन्वेयर (वैकल्पिक)
अस्थायी अपस्ट्रीम/डाउनस्ट्रीम देरी के दौरान PCBs को स्टोर या रोकने के लिए मशीनों के बीच स्थापित एक वैकल्पिक मॉड्यूल।

ध्यान दें:
सभी एक्सेसरीज़ को ट्रैक प्रकार (सिंगल/डुअल रेल) और YSM20R कॉन्फ़िगरेशन से मेल खाना चाहिए। कुछ घटक LED उत्पादन लाइनों या कस्टम-चौड़ाई वाले बोर्डों के लिए भिन्न हो सकते हैं।









संबंधित भाग संख्याएँ – YSM20R 1.2 मीटर विस्तारित ट्रैक

1. KHJ-MC120-00
मुख्य विस्तारित ट्रैक इकाई – YSM20R के साथ एकीकरण के लिए डिज़ाइन किया गया 1.2-मीटर कन्वेयर असेंबली।

2. KHJ-MC121-00
ट्रैक माउंटिंग ब्रैकेट सेट – विस्तारित ट्रैक को YSM20R बेस फ्रेम से सुरक्षित करने के लिए उपयोग किया जाता है।

3. KHJ-MC122-00
कन्वेयर बेल्ट इकाई – 1.2 मीटर ट्रैक के लिए विशेष रूप से आकार के एंटी-स्टैटिक टाइमिंग बेल्ट शामिल हैं।

4. KHJ-MC123-00
ड्राइव मोटर असेंबली – कन्वेयर मूवमेंट को शक्ति देने के लिए मोटर और गियर सेट।

5. KHJ-MC124-00
सेंसर किट – PCB उपस्थिति/स्थिति सेंसर और इनपुट/आउटपुट डिटेक्शन के लिए ब्रैकेट शामिल हैं।

6. KHJ-MC125-00
साइड गाइड रेल सेट – लंबे PCBs को स्थिर करने के लिए समायोज्य या फिक्स्ड गाइड रेल।

7. KHJ-MC126-00
केबल हार्नेस – विस्तारित ट्रैक को YSM20R मुख्य नियंत्रक से जोड़ने के लिए पावर और सिग्नल वायरिंग किट।

8. KHJ-MC127-00
लेवलिंग बेस सेट – विस्तारित रेल को समतल करने के लिए फ़्लोर एंकर या ऊंचाई समायोजन फीट।

9. KHJ-MC128-00
ट्रैक चौड़ाई समायोजन इकाई (वैकल्पिक) – PCB आकार के आधार पर स्वचालित या मैनुअल चौड़ाई परिवर्तनों के लिए।

10. KHJ-MC129-00
ट्रैक सुरक्षात्मक कवर – कन्वेयर इकाई पर सुरक्षा और धूल सुरक्षा के लिए गार्ड पैनल।

टिप्पणियाँ:
ये भाग संख्याएँ यामाहा के KHJ-सीरीज़ नामकरण सम्मेलन का पालन करती हैं।
वास्तविक उपयोग इस बात पर निर्भर हो सकता है कि आप डुअल-रेल या सिंगल-रेल सिस्टम का उपयोग कर रहे हैं।
कस्टम लाइनों (जैसे, LED बोर्ड हैंडलिंग) के लिए वैकल्पिक एक्सेसरीज़ या ब्रैकेट की आवश्यकता हो सकती है।








FAQ गाइड – यामाहा YSM20R 1.2 मीटर विस्तारित ट्रैक
1. 1.2 मीटर विस्तारित ट्रैक का उद्देश्य क्या है?
विस्तारित ट्रैक मशीन की अधिकतम PCB लंबाई हैंडलिंग क्षमता को बढ़ाता है, जिससे YSM20R लंबे-प्रारूप PCBs (1.2 मीटर तक) का समर्थन कर सकता है, जैसे कि LED स्ट्रिप्स, पावर बोर्ड, या औद्योगिक नियंत्रण इकाइयाँ।
2. क्या विस्तारित ट्रैक मानक है या वैकल्पिक?
यह एक वैकल्पिक ऐड-ऑन है, जो उत्पादन लाइन कॉन्फ़िगरेशन और PCB लंबाई आवश्यकताओं के आधार पर, या तो फ़ैक्टरी-स्थापित या फ़ील्ड-रेट्रोफिटेड है।
3. कौन सी मशीनें इस विस्तारित ट्रैक के साथ संगत हैं?
यह विशेष रूप से यामाहा YSM20R मॉड्यूलर माउंंटर के लिए डिज़ाइन किया गया है, और यामाहा मार्गदर्शन के तहत YSM20 प्लेटफ़ॉर्म के कुछ वेरिएंट के साथ संगत हो सकता है।
4. विस्तारित ट्रैक को कैसे संचालित और नियंत्रित किया जाता है?
ट्रैक को एक समर्पित मोटर यूनिट, सेंसर किट और सिग्नल/पावर हार्नेस का उपयोग करके YSM20R की नियंत्रण प्रणाली में एकीकृत किया गया है। यह मशीन की मुख्य कन्वेयर प्रणाली के साथ सिंक्रनाइज़ेशन में संचालित होता है।
5. क्या यह भारी या चौड़े PCBs को संभाल सकता है?
हाँ। इसमें भारी या चौड़े-प्रारूप बोर्डों को स्थिरता और सटीकता के साथ समर्थन करने के लिए एक प्रबलित फ्रेम, समायोज्य गाइड रेल और मोटर चालित बेल्ट हैं।
6. रखरखाव की आवश्यकताएं क्या हैं?
बेल्ट और गाइड रेल की नियमित सफाई
सेंसर और वायरिंग का आवधिक निरीक्षण
आवश्यकतानुसार बेल्ट का स्नेहन या तनाव समायोजन
लेवलिंग फीट या एंकर पॉइंट्स पर घिसाव की जाँच करें
7. स्थापना के दौरान आमतौर पर किन एक्सेसरीज़ की आवश्यकता होती है?
माउंटिंग ब्रैकेट
ड्राइव मोटर और गियरबॉक्स
बेल्ट और गाइड रेल सेट
फोटोइलेक्ट्रिक सेंसर
सिग्नल/पावर के लिए केबल हार्नेस
वैकल्पिक कैस्टर फीट या लेवलिंग बेस
8. क्या ट्रैक की चौड़ाई को स्वचालित रूप से समायोजित किया जा सकता है?
कुछ संस्करण आपके कॉन्फ़िगरेशन के आधार पर मैनुअल या मोटर चालित चौड़ाई समायोजन का समर्थन कर सकते हैं। ट्रैक चौड़ाई समायोजन किट (जैसे, KHJ-MC128-00) जैसी वैकल्पिक इकाइयों की जाँच करें।
9. सामान्य समस्याएँ और समाधान क्या हैं?

10. मैं भाग संख्याएँ और दस्तावेज़ कहाँ प्राप्त कर सकता हूँ?
आप उन्हें यहाँ से अनुरोध कर सकते हैं:
यामाहा SMT सेवा मैनुअल
अधिकृत यामाहा वितरक
मैं अनुरोध पर भाग संख्या सूची (जैसे, KHJ-MC120-00 ~ KHJ-MC129-00) और आरेख भी प्रदान कर सकता हूँ।
