ZS Feida अपशिष्ट कवर

ZS Feida अपशिष्ट कवर

उत्पाद का परिचय ZS फीडर अपशिष्ट टेप कवर

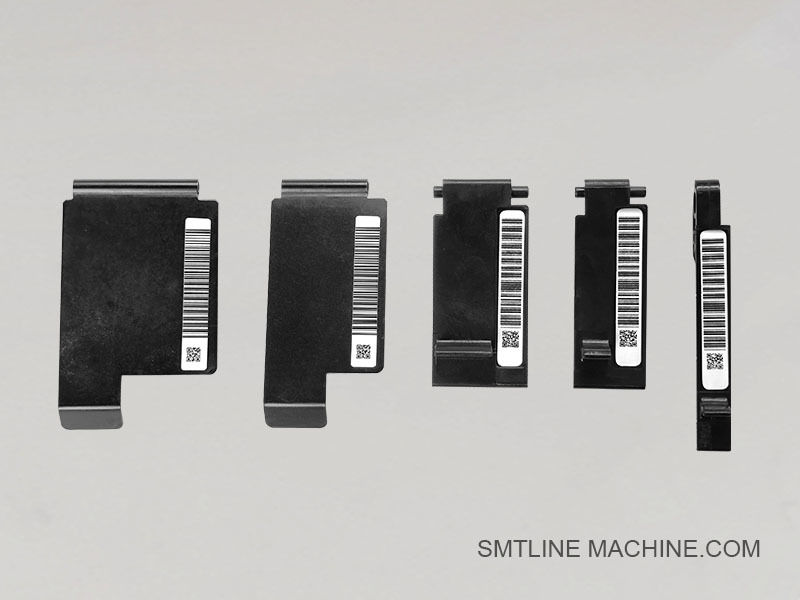

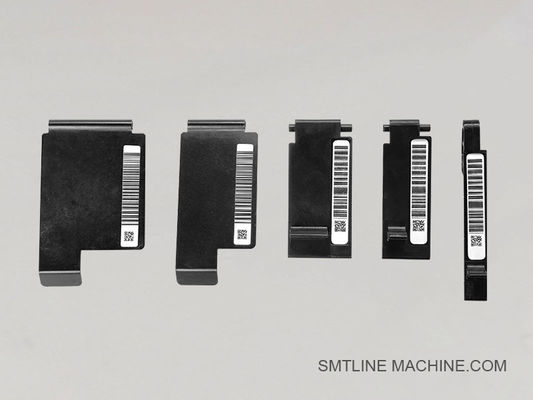

ZS फीडर अपशिष्ट टेप कवर एक विशेष रूप से डिज़ाइन किया गया सामान है जिसका उपयोग एसएमटी उत्पादन में स्वचालित फीडिंग प्रक्रिया के दौरान घटक रीलों से छील कवर टेप को इकट्ठा करने और प्रबंधित करने के लिए किया जाता है।यह ZS प्रकार के फीडर के साथ संगत है, आम तौर पर यामाहा और हानवा पिक-एंड-प्लेस मशीनों में पाया जाता है।

प्रमुख विशेषताएं:

कुशल अपशिष्ट संग्रहः खोखले कवर टेप को एक स्पूल या ट्रे में गाइड करता है और कवर करता है, जिससे मशीन पर उलझन और मलबे से बचा जाता है।
टिकाऊ संरचनाः अस्थिर और उच्च शक्ति वाले प्लास्टिक या हल्के धातु से बना, पहनने और मशीन कंपन के लिए प्रतिरोधी।
त्वरित स्थापनाः उपकरण या अतिरिक्त संशोधनों के बिना सीधे फीडर पर स्थापित करना आसान है।
कार्यस्थल की सुरक्षा और स्वच्छता में सुधार करता है: प्रभावी ढंग से टेप कचरे का प्रबंधन करके उत्पादन क्षेत्र को व्यवस्थित रखता है।
वैकल्पिक रीवाइंड समर्थनः कुछ मॉडल स्वचालित अपशिष्ट टेप रीवाइंडर्स के साथ एकीकरण की अनुमति देते हैं।

अनुप्रयोग:

ZS श्रृंखला फीडर के साथ संगत, आमतौर पर यामाहा YSM / Z: TA-R / Sigma-G5 प्लेटफार्मों पर उपयोग किया जाता है।
8 मिमी / 12 मिमी / 16 मिमी फीडर के लिए उपयुक्त (विभिन्न आकार उपलब्ध हैं) ।
आम तौर पर इस्तेमाल किया जाता हैः

उपभोक्ता इलेक्ट्रॉनिक्स
ऑटोमोबाइल इलेक्ट्रॉनिक्स
एलईडी असेंबली लाइन

संबंधित सहायक उपकरण ZS फीडर अपशिष्ट टेप कवर

1कवर टेप रिवाइंड रील

एक हटाने योग्य या अंतर्निहित रील जिसे फीडर घटकों को आगे बढ़ाता है तो स्वचालित रूप से छीले हुए कवर टेप को इकट्ठा करने के लिए डिज़ाइन किया गया है। यह ढीले टेप को मशीन के संचालन में हस्तक्षेप करने से रोकता है।

2. माउंटिंग क्लिप / स्नैप लॉक

एक त्वरित संलग्न क्लिप या ताला टैब जो उपकरण के बिना फीडर शरीर पर अपशिष्ट टेप कवर को सुरक्षित करता है। विभिन्न ZS फीडर चौड़ाई (8 मिमी, 12 मिमी, 16 मिमी, आदि) के लिए विभिन्न आकार उपलब्ध हैं।

3. एंटी-स्टेटिक टेप गाइड ट्यूब

एक एंटी-स्टैटिक प्लास्टिक या सिलिकॉन लेपित ट्यूब जो कवर टेप को छीलने के बिंदु से कचरा टेप बॉक्स या रील में भेजती है। स्थैतिक निर्माण और जाम को रोकती है।

4स्प्रिंग प्लेट या गाइड आर्म

एक तनाव स्प्रिंग स्ट्रिप या गाइड आर्म जिसका उपयोग दबाव बनाए रखने और कवर टेप को निर्बाध रूप से अपशिष्ट संग्रह इकाई में निर्देशित करने के लिए किया जाता है।

5कचरा टेप बॉक्स (वैकल्पिक)

कुछ मैन्युअल सेटअप के लिए, फीडर के नीचे एक छोटा संग्रह बॉक्स या ट्रे लगाया जाता है ताकि इसे वापस घुमाए जाने के बजाय छील कवर टेप को पकड़ लिया जा सके।

6. ZS फीडर-विशिष्ट एडाप्टर प्लेट

ZS फीडर के कुछ संस्करणों के लिए, फीडर या मशीन मॉडल की पीढ़ी के आधार पर, अपशिष्ट टेप कवर को सुरक्षित रूप से माउंट करने के लिए एक एडाप्टर प्लेट या स्पेसर की आवश्यकता हो सकती है।

नोटः
उपरोक्त सहायक उपकरण फीडर की चौड़ाई और मशीन प्लेटफॉर्म के प्रकार (जैसे, यामाहा YSM10, YSM20, Sigma-G5) के आधार पर थोड़ा भिन्न हो सकते हैं।

संबंधित भाग संख्याएँ ZS फीडर अपशिष्ट टेप कवर

केजेडब्ल्यू-एम119बी-00एक्स ️ मानक 8 मिमी ZS फीडर कचरा टेप कवर
8 मिमी टेप चौड़ाई के लिए; सबसे अधिक इस्तेमाल किया जाता है यामाहा YSM श्रृंखला और सिग्मा G5 मशीनों पर।

KJW-M119C-00X 12 मिमी ZS फीडर अपशिष्ट टेप कवर
12 मिमी टेप के लिए प्रयोग किया जाता है; टेप मार्गदर्शन के साथ थोड़ा व्यापक संरचना।

KJW-M119D-00X 16 मिमी ZS फीडर अपशिष्ट टेप कवर
बड़ी टेप चौड़ाई के लिए डिज़ाइन किया गया; इसमें मजबूत फ्रेम और लंबी टेप पथ शामिल हो सकते हैं।

KJW-M119E-00X 24 मिमी ZS फीडर अपशिष्ट टेप कवर
कम आम, कनेक्टर या आईसी जैसे बड़े घटकों के लिए प्रयोग किया जाता है।

केजेडब्ल्यू-एम1300-00एक्स ️ ZS फीडर्स के लिए कवर टेप रिवाइंड रील
छिलकेदार कवर टेप को इकट्ठा करने के लिए वैकल्पिक ऑटो रिवाइंड रील।

KJW-M1310-00X ️ माउंटिंग क्लिप या लॉक लॉक
इसका प्रयोग अपशिष्ट टेप कवर को फीडर बॉडी से जोड़ने के लिए किया जाता है।

केजेडब्ल्यू-एम1320-00एक्स ️ कवर टेप गाइड ट्यूब (एंटी-स्टेटिक)
बिना जाम या स्थिर डिस्चार्ज के कवर टेप को रील या बॉक्स में रूट करता है।

केजेडब्ल्यू-एम1330-00एक्स ️ अपशिष्ट टेप तनाव वसंत
अपशिष्ट कवर चैनल के माध्यम से टेप की गति को बनाए रखता है।

अक्सर पूछे जाने वाले प्रश्न गाइड ZS फीडर अपशिष्ट टेप कवर

1ZS फीडर अपशिष्ट टेप कवर का उपयोग किसके लिए किया जाता है?

जेडएस फीडर अपशिष्ट टेप कवर का उपयोग एसएमटी फीडिंग के दौरान घटक रीलों से छील कवर टेप को निर्देशित करने और प्रबंधित करने के लिए किया जाता है। यह मशीन क्षेत्र को साफ रखने में मदद करता है, टेप उलझन के जोखिम को कम करता है,और भोजन स्थिरता में सुधार करता है.

2यह किस फीडर के साथ संगत है?

यह विशेष रूप से ZS-सीरीज़ के फीडर के लिए डिज़ाइन किया गया है, जो आमतौर पर निम्न पर प्रयोग किया जाता हैः

यामाहा YSM10 / YSM20 / YSM20R
यामाहा Z:TA-R
यामाहा सिग्मा G5 / G5S

विभिन्न टेप चौड़ाई के लिए मॉडल उपलब्ध हैंः 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी।

3क्या काम करने के लिए अपशिष्ट टेप कवर आवश्यक है?

हालांकि फीडर फंक्शन के लिए यह सख्ती से आवश्यक नहीं है, लेकिन यह अत्यधिक अनुशंसा की जाती हैः

मशीन में कवर टेप के निर्माण को रोकें
ढीली टेप के कारण होने वाली फ़ीडिंग त्रुटियों से बचें
ऑपरेटरों की सुरक्षा और मशीनों की स्वच्छता में सुधार

4क्या यह कवर टेप रिवाइंड का समर्थन करता है?

हाँ. कुछ मॉडलों में वैकल्पिक कवर टेप रिवाइंड रील शामिल हैं या समर्थन करते हैं, जो स्वचालित रूप से छीले हुए टेप को रोल करते हैं।
यदि कोई रील का उपयोग नहीं किया जाता है, तो टेप को आमतौर पर कचरा बॉक्स या ट्रे में निर्देशित किया जाता है।

5सामान्य भाग संख्याएँ क्या हैं?

8 मिमी कवरः KJW-M119B-00X
12 मिमी कवर: KJW-M119C-00X
16 मिमी कवरः KJW-M119D-00X
24 मिमी कवरः KJW-M119E-00X
रिवाइंड रील: KJW-M1300-00X
तालाबंदी तालाः KJW-M1310-00X

6यह किस सामग्री से बना है?

अधिकांश आवरण निम्नलिखित से बने होते हैंः

अस्थिर प्लास्टिक या
हल्के एल्यूमीनियम मिश्र धातु, मॉडल के आधार पर

इन सामग्रियों का चयन स्थैतिक डिस्चार्ज को कम करने और मशीन कंपन के तहत स्थायित्व सुनिश्चित करने के लिए किया जाता है।

7कचरा टेप कवर कैसे स्थापित करें?

स्थापना आमतौर पर उपकरण मुक्त होती हैः

टेप गाइड बाहर निकलने पर कवर संरेखित
दबाएँ या इसे फीडर स्लॉट पर क्लिप
यदि लागू हो तो लॉक या स्प्रिंग-लोड लॉक से सुरक्षित करें

8कचरा टेप कवर को कैसे बनाए रखें?

रोजानाः मलबे निकालें, अवरुद्ध जगहों की जाँच करें
साप्ताहिकः पहने या गलत संरेखण के लिए गाइड पथ का निरीक्षण करें
मासिकः सुनिश्चित करें कि स्प्रिंग्स और लॉक बरकरार हैं, खासकर यदि रिवाइंडर का उपयोग किया जाता है

9क्या एक कचरा कवर का उपयोग कई टेप चौड़ाई के लिए किया जा सकता है?

नहीं. प्रत्येक कवर एक विशिष्ट टेप चौड़ाई (जैसे, 8 मिमी, 12 मिमी) के लिए अनुकूलित है। गलत आकार का उपयोग करने से जाम या गलत टेप मार्गदर्शन हो सकता है।

10कचरे के ढक्कन के बिना क्या समस्याएं हो सकती हैं?

मशीन के अंदर उलझा कवर टेप
टेप पिकअप सिर के आंदोलन में हस्तक्षेप करता है
टेप पर बढ़ी हुई स्थिरता
अवरुद्ध दृष्टि या यांत्रिक हस्तक्षेप से घटकों की स्थिति में त्रुटियां
