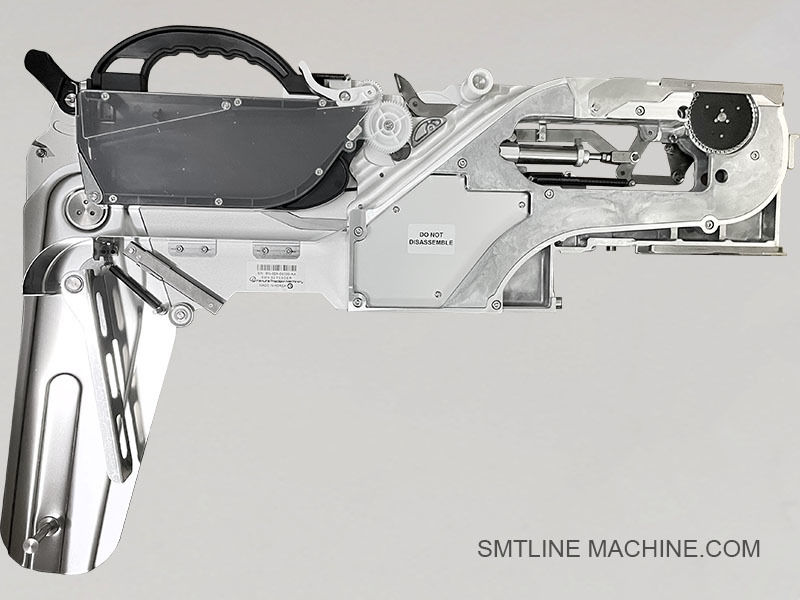

सैमसंग न्यूमेटिक फीडर 32mm

सैमसंग वायवीय फीडर 32 मिमी

उत्पाद का परिचय सॅमसंग 32 मिमी वायवीय फीडर

सैमसंग 32mm Pneumatic Feeder एक मजबूत, वायु संचालित घटक टेप फीडर है जिसे सैमसंग CP-सीरीज SMT प्लेसमेंट मशीनों को बड़े और भारी इलेक्ट्रॉनिक घटकों की आपूर्ति के लिए डिज़ाइन किया गया है।यह टेप अनुक्रमण तंत्र को नियंत्रित करने के लिए संपीड़ित हवा का उपयोग करता है, 32 मिमी चौड़े वाहक टेप के लिए सटीक, उच्च गति से खिला सुनिश्चित करता है।

प्रमुख विशेषताएं

वायवीय संचालनः टेप को कदम से कदम आगे बढ़ाने के लिए संपीड़ित हवा का प्रयोग करता है
बड़े एसएमडी घटकों के लिए डिज़ाइन किया गया जैसेः

पावर आईसी
ट्रांसफार्मर
कनेक्टर
ढाल वाले प्रेरक
सैमसंग सीपी-सीरीज़ की मशीनों के साथ संगत, जिसमें सीपी40, सीपी45, सीपी60 शामिल हैं
उच्च मात्रा में उत्पादन वातावरण में तेजी से और स्थिर खिला का समर्थन करता है
स्थायित्व और दीर्घकालिक स्थिरता के लिए कठोर निर्माण

तकनीकी विनिर्देश
टेप की चौड़ाईः 32 मिमी
ड्राइव विधिः वायवीय (वायु सिलेंडर तंत्र)
फ़ीडिंग पिचः समायोज्य (आमतौर पर 8, 12, या 16 मिमी कदम)
बिजली की आपूर्तिः संपीड़ित हवा की आवश्यकता होती है (0.4~0.6 एमपीए अनुशंसित)
रील आकार संगतताः मानक 13 ′′ और 15 ′′ वाहक रील

आवेदन

व्यापक रूप से उद्योगों में प्रयोग किया जाता है जैसेः

ऑटोमोबाइल इलेक्ट्रॉनिक्स
पावर मॉड्यूल
औद्योगिक नियंत्रण पीसीबी
बड़े घटकों को रखने के लिए आदर्श है जो व्यापक टेप और स्थिर फ़ीड बल की आवश्यकता होती है

संगतता

सैमसंग सीपी-सीरीज़ के वायवीय फीडर प्लेटफार्मों के साथ पूरी तरह संगत:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 श्रृंखला

संबंधित सहायक उपकरण सैमसंग 32 मिमी वायवीय फीडर

1मैकेनिकल घटक

32 मिमी टेप गाइड रेल
भोजन के दौरान चौड़े टेप का स्थिर संरेखण सुनिश्चित करता है।
बड़े अवयवों के विकृत या गलत संरेखण को रोकने में मदद करता है।

कवर टेप विभाजक/पुशर असेंबली
घटकों को उजागर करने के लिए कवर टेप को पीछे खींचता है और पकड़ता है।
व्यापक टेपों के लिए बड़ा और सुदृढ़ हो सकता है।

ऊपरी कवर प्लेट
सुचारू प्रगति के लिए घटक टेप को दबाए रखता है।

फीडर लॉक पिन / लॉकिंग बटन
वह तंत्र जो फीडर को फीडर बैंक रेल से सुरक्षित करता है।

रील धारक शाफ्ट / ब्रैकेट
13 ̊ या 15 ̊ घटक टेप रील को मजबूती से जगह पर रखता है।

2. वायवीय घटक

बड़े छेद वाला वायु सिलेंडर
32 मिमी चौड़े टेप के लिए टेप फ़ीड स्ट्रोक चलाता है।
8 मिमी या 12 मिमी के संस्करणों से भारी कर्तव्य।

वायु पुश रॉड/स्लाइड लिंकेज
सिलेंडर की गति को टेप-एडवांसिंग गियर से जोड़ता है।

वसंत वापसी
प्रत्येक फ़ीड स्ट्रोक के बाद तंत्र को रीसेट करें।

वायु नली फिटिंग / ट्यूब कनेक्टर्स
हवा के प्रवेश के लिए पुश-टू-कनेक्ट या थ्रेड फिटिंग।

एग्जॉस्ट मफलर/साइलेंसर (वैकल्पिक)
हवा रिलीज़ के दौरान वायवीय शोर को कम करता है।

3परीक्षण और रखरखाव उपकरण

फीडर कैलिब्रेशन जिग
प्रयोग किया जाता है परीक्षण करने के लिए और समायोजित करने के लिए फीडिंग कार्रवाई ऑफलाइन.

मैनुअल परीक्षण बॉक्स
यह तकनीशियनों को संपीड़ित हवा से भोजन का अनुकरण करने की अनुमति देता है।

भंडारण रैक/फीडर कार्ट
चौड़े फीडरों को सुरक्षित रूप से व्यवस्थित करता है और स्टोर करता है।

सफाई ब्रश / उपकरण
टेप पथ और आंतरिक तंत्र को साफ करने के लिए प्रयोग किया जाता है।

नोट्स

कई सहायक उपकरण 24 मिमी और 44 मिमी के वायवीय फीडर के साथ साझा किए जाते हैं लेकिन आकार के अनुसार थोड़ा भिन्न होते हैं।
सभी गाइड रेल, वायु सिलेंडर और ब्रैकेट को उचित प्रदर्शन सुनिश्चित करने के लिए 32 मिमी फीडर फ्रेम प्रकार से मेल खाना चाहिए।

संबंधित भाग संख्याएँ Samsung 32mm Pneumatic Feeder (कोई तालिका नहीं)

यांत्रिक घटक

J66021004A ️ 32 मिमी टेप गाइड रेल, चौड़े टेप पथ के संरेखण और समर्थन के लिए।
J66011005A ️ कवर टेप पुशर असेंबली, 32 मिमी टेप पर कवर टेप को उठाने और अलग करने के लिए डिज़ाइन की गई है।
J66031013A ️ ऊपरी कवर प्लेट, व्यापक टेप दबाव को संभालने के लिए प्रबलित।
जे७०६१३००८ए ∙ फीडर लॉकिंग पिन या लॉकिंग नॉब, फीडर को मशीन पर माउंट करने के लिए।
J66031019A 13 ′′ या 15 ′′ घटक टेप रीलों को समर्थन देने के लिए रील शाफ्ट ब्रैकेट या रील धारक।
J66031023A ️ क्लैंप स्प्रिंग या टेन्शन स्प्रिंग प्लेट, लगातार टेप दबाव और संरेखण बनाए रखता है।

वायवीय घटक

J70541006A ️ एयर सिलेंडर (लार्ज-बोर टाइप), भारी 32 मिमी टेप को इंडेक्स करने के लिए बल प्रदान करता है।
J70631011A ️ एयर पुश रॉड या स्लाइड लिंक, सिलेंडर को टेप अग्रिम तंत्र से जोड़ता है।
J90651008A ️ रिटर्न स्प्रिंग (हैवी-ड्यूटी), जिसका उपयोग प्रत्येक चक्र के बाद फीडर के स्लाइडर को रीसेट करने के लिए किया जाता है।
J70631015A ️ हवा के ट्यूब कनेक्टर, त्वरित फिट या पुश-टू-कनेक्ट प्रकार के लिए वायवीय लाइनों के लिए।
J70631012A ️ सिलेंडर माउंट ब्रैकेट, फीडर के अंदर हवा सिलेंडर को स्थिति में रखता है।

परीक्षण और रखरखाव उपकरण

J13013001A ️ फीडर कैलिब्रेशन जिग, फीडर को मशीन से बाहर परीक्षण और संरेखित करने के लिए।
J13014002A ️ मैनुअल फीडर टेस्ट बॉक्स, कार्यात्मक जांच के लिए हवा की आपूर्ति का मैनुअल रूप से अनुकरण करता है।
J13012003A ️ सुरक्षित फीडर संगठन के लिए फीडर स्टोरेज रैक या ट्रॉली।
J13014004A ️ कवर टेप रिवाइंड रील असेंबली, इस्तेमाल किए गए कवर टेप को इकट्ठा करने के लिए वैकल्पिक उपकरण।

अक्सर पूछे जाने वाले प्रश्न गाइड Samsung 32mm Pneumatic Feeder

1. सैमसंग 32 मिमी वायवीय फीडर का उपयोग किसके लिए किया जाता है?

सैमसंग के 32 मिमी वायवीय फीडर का उपयोग बड़े सतह-माउंट घटकों को फ़ीड करने के लिए किया जाता है, जैसे कि पावर आईसी, रिले, कनेक्टर,और स्कैल्डेड इंडक्टर्स जो 32 मिमी चौड़े कैरियर टेप पर सैमसंग सीपी-सीरीज़ के एसएमटी मशीनों में लगाए जाते हैं.

2यह किन मशीनों के साथ संगत है?

यह फीडर निम्नलिखित सैमसंग पिक-एंड-प्लेस मशीनों के साथ संगत है जो वायवीय फीडर का उपयोग करते हैंः

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 श्रृंखला

3फ़ीडर कैसे काम करता है?

यह एक संपीड़ित हवा संचालित सिलेंडर का उपयोग करता है एक समय में एक कदम के लिए घटक टेप को आगे बढ़ाने के लिए। वायु सिलेंडर एक धक्का छड़ी को स्थानांतरित करता है जो टेप अग्रिम गियर को चलाता है,अगले घटक को लेने के लिए उजागर करना.

4हवा के किस दबाव की आवश्यकता है?

अनुशंसित कार्य दबाव 0.4 से 0.6 एमपीए (46 बार) है।
कम दबाव से अधूरा भोजन हो सकता है; उच्च दबाव से यांत्रिक पहनने या टेप टूटने का कारण बन सकता है।

5यह किस प्रकार के टेप और घटकों को संभाल सकता है?

टेप की चौड़ाईः 32 मिमी
घटक के प्रकार:

पावर सेमीकंडक्टर
बड़े संधारित्र
ट्रांसफार्मर
उच्च धारा के कनेक्टर
रिले पैकेज
टेप का प्रकारः कवर टेप के साथ या बिना रिवाइंड के साथ उभरा हुआ प्लास्टिक कैरियर टेप

6सामान्य समस्याएं और समस्या निवारण के सुझाव क्या हैं?

टेप नहीं खिला रहा है
कम वायु दबाव या क्षतिग्रस्त वायु सिलेंडर की जाँच करें।

कवर टेप ठीक से नहीं छील रहा है
कवर टेप पुशर या तनाव स्प्रिंग की जाँच करें और उसे बदलें।

फीडर मशीन में लॉक नहीं करता है
लॉक पिन या माउंटिंग लॉक को क्षति के लिए जांचें।

फीडर धीरे-धीरे लौटता है या चिपक जाता है
स्लाइड लिंकेज साफ करें और वापसी वसंत का निरीक्षण करें।

वायु रिसाव
पहने हुए हवा के ट्यूब कनेक्टर्स या सील को बदलें।

7किन भागों को अक्सर बदलने की आवश्यकता होती है?

वायु सिलेंडर (J70541006A)
रिटर्न स्प्रिंग (J90651008A)
कवर टेप पुशर (J66011005A)
टेप गाइड रेल (J66021004A)
फीडर लॉकिंग पिन (J70613008A)
एयर कनेक्टर (J70631015A)

8फीडर का परीक्षण कैसे करें?

एसएमटी मशीन के बाहर हवा के स्ट्रोक और टेप के आगे बढ़ने की जांच करने के लिए फीडर परीक्षण जिग (जे13013001 ए) या मैनुअल फीडर परीक्षण बॉक्स (जे13014002 ए) का उपयोग करें।

9क्या यह कवर टेप रिवाइंड का समर्थन करता है?

कुछ विन्यास एक रिवाइंड रील (जैसे J13014004A) का उपयोग करके वैकल्पिक कवर टेप रिवाइंड का समर्थन कर सकते हैं, लेकिन यह मॉडल संस्करण पर निर्भर करता है।

10अनुशंसित रखरखाव कार्यक्रम क्या है?

रोजानाः धूल उड़ाएं, टेप का संरेखण जांचें
साप्ताहिकः हवा के रिसाव की जांच करें, चलती भागों को साफ करें
मासिक: यांत्रिक जोड़ों को चिकना करें और वसंत तनाव की जांच करें
त्रैमासिक: पहने हुए भागों को बदलें और सटीकता के लिए जिग के साथ परीक्षण करें
