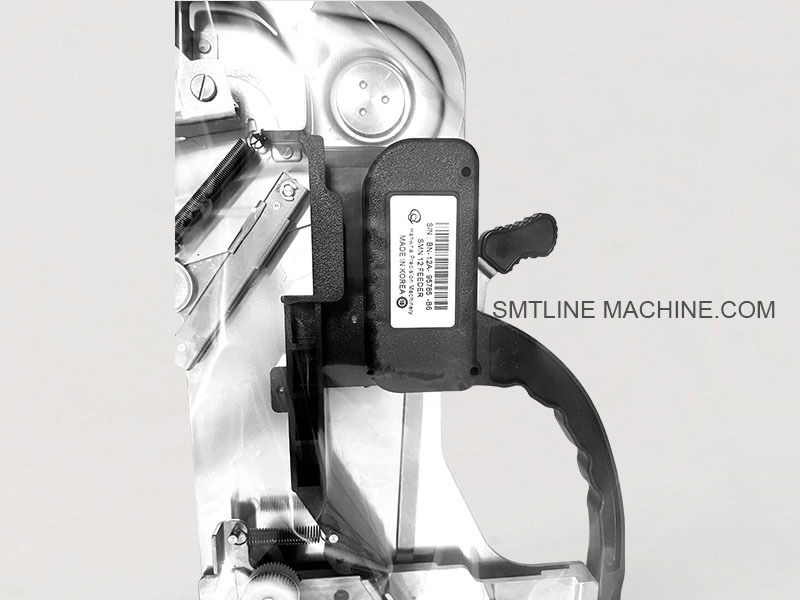

घटक प्लेसमेंट के लिए उच्च-सटीक सैमसंग 12 मिमी वायवीय फीडर

सैमसंग वायवीय फीडर 12 मिमी

उत्पाद का परिचय सैमसंग 12 मिमी वायवीय फीडर

सैमसंग 12 मिमी वायवीय फीडर एक विश्वसनीय, वायु चालित टेप फीडर है जिसे सैमसंग एसएमटी प्लेसमेंट मशीनों को 12 मिमी कैरियर टेप से सतह माउंट घटकों की आपूर्ति के लिए डिज़ाइन किया गया है।इसका व्यापक रूप से पुरानी पीढ़ी के प्लेटफार्मों जैसे CP40 में उपयोग किया जाता है।, CP45 और CP60 जो वायवीय फीडर प्रौद्योगिकी पर निर्भर करते हैं।

प्रमुख विशेषताएं

वायवीय संचालनः टेप के अग्रिम को चलाने के लिए संपीड़ित हवा का उपयोग करता है
12 मिमी के कैरियर टेप के साथ संगत, बड़े निष्क्रिय घटकों, छोटे आईसी या बिजली उपकरणों को खिलाने के लिए आदर्श
पहली पीढ़ी के सैमसंग सीपी-सीरीज़ मशीनों के लिए उपयुक्त
उच्च गति अनुक्रमण और स्थिर घटक स्थिति प्रदान करता है
न्यूनतम रखरखाव आवश्यकताओं के साथ मजबूत यांत्रिक डिजाइन

विनिर्देश

टेप की चौड़ाई: 12 मिमी
ड्राइव का प्रकारः वायवीय (वायु सिलेंडर तंत्र)
घटक पिचः समायोज्य (आमतौर पर 4 मिमी, 8 मिमी, या 12 मिमी कदम)
बिजली का स्रोतः संपीड़ित हवा (आमतौर पर 0.4~0.6 एमपीए)
भोजन विधिः चरण-दर-चरण वायु-संचालित अनुक्रमण
रील समर्थनः 13 "/15" मानक रीलों तक

आवेदन

बड़े घटकों की आपूर्ति के लिए आदर्श जैसेः

डायोड और एमओएसएफईटी
इलेक्ट्रोलाइटिक कैपेसिटर
छोटे रिले
1206 और 1210 चिप के घटक
आम तौर पर उच्च मात्रा के एसएमटी उत्पादन वातावरण में इस्तेमाल किया जाता हैः

उपभोक्ता इलेक्ट्रॉनिक्स
ऑटोमोबाइल पीसीबी
एलईडी बोर्ड

संगतता

सैमसंग के वायवीय फीडर प्लेटफार्मों के साथ काम करता है जिसमें शामिल हैंः

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 श्रृंखला

संबंधित सहायक उपकरण सैमसंग 12 मिमी वायवीय फीडर

1मैकेनिकल घटक

टेप गाइड रेल (टेप ट्रैक / कैरियर रेल)
12 मिमी के घटक टेप को सुचारू और सटीक रूप से खिलाता है।

कवर टेप पुशर/सेपरेटर
कवर टेप को उठाता है और अलग करता है ताकि भागों को उठाया जा सके।

ऊपरी कवर प्लेट / क्लैंप
टेप को जगह पर रखता है और आगे बढ़ने के दौरान इसे उठाने से रोकता है।

फ़ीडर लॉकिंग पिन / कुंजी
फीडर को मशीन के फीडर स्लॉट में सुरक्षित करता है (उदाहरण के लिए लॉक लॉक या त्वरित रिलीज़ पिन) ।

रील धारक / टेप स्पूल शाफ्ट
घटकों के रीलों (आमतौर पर 13 ′′ या 15 ′′) को ढीला करने के लिए स्थिति में रखता है।

2. वायवीय घटक

वायु सिलेंडर (आहार संचालक)
एक समय में एक पिच टेप को आगे बढ़ाने के लिए रैखिक गति प्रदान करता है।

एयर पुश रॉड/स्लाइडर लिंक
हवा के सिलेंडर से टेप अग्रिम तंत्र में गति स्थानांतरित करता है।

वसंत वापसी
प्रत्येक अग्रिम स्ट्रोक के बाद स्लाइडर तंत्र को रीसेट करता है।

एयर ट्यूब कनेक्टर्स / क्विक-फिट युग्मन
संपीड़ित हवा की आपूर्ति के लिए कनेक्शन की अनुमति देता है।

मफलर या साइलेंसर (वैकल्पिक)
वेंटिलेशन के दौरान वायु शोर को कम करता है।

3रखरखाव और परीक्षण उपकरण

फीडर कैलिब्रेशन जिग / संरेखण फिक्स्चर
इसका प्रयोग मशीन के बाहर फीडर्स का परीक्षण और संरेखण करने के लिए किया जाता है।

मैनुअल परीक्षण बॉक्स
मशीन के बाहर भोजन परीक्षण के लिए मैनुअल हवा नियंत्रण प्रदान करता है।

फ़ीडर सफाई ब्रश
गाइड रेल और चलती भागों से धूल और मलबे को हटाता है।

फीडर स्टोरेज रैक
जब उपयोग में न हो तो कई फ़ीडरों के संगठित भंडारण के लिए।

ये भाग निम्नलिखित सुनिश्चित करने के लिए आवश्यक हैंः

चिकनी टेप फ़ीडिंग
उचित संरेखण
विश्वसनीय घटक पिकअप
उत्पादन के दौरान आसान स्थापना/निष्कासन

संबंधित भाग संख्याएँ ️ सैमसंग 12 मिमी वायवीय फीडर

1मैकेनिकल घटक

2. वायवीय घटक

3परीक्षण और रखरखाव उपकरण

ये भाग संख्याएं सैमसंग के 12 मिमी वायवीय टेप फीडर सिस्टम में सबसे अधिक बार प्रतिस्थापित और सर्विस किए जाने वाले आइटमों को कवर करती हैं, जो एसएमटी उत्पादन में लगातार प्रदर्शन सुनिश्चित करती हैं।

अक्सर पूछे जाने वाले प्रश्न गाइड सॅमसंग 12 मिमी वायवीय फीडर

1. सैमसंग 12 मिमी वायवीय फीडर का उपयोग किसके लिए किया जाता है?

यह सतह-माउंट घटकों जैसे बड़े प्रतिरोधकों, संधारित्रों, छोटे आईसी,और टेप अग्रिम के लिए संपीड़ित हवा का उपयोग कर सैमसंग सीपी श्रृंखला SMT मशीनों में बिजली उपकरणों.

2कौन सी एसएमटी मशीनें इस फीडर के साथ संगत हैं?

सैमसंग के वायवीय फीडर प्लेटफार्मों के साथ संगत, जिनमें शामिल हैंः

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 श्रृंखला

इन मॉडलों में विद्युत के बजाय वायवीय फीडर का प्रयोग किया जाता है।

3फ़ीडर कैसे काम करता है?

फीडर एक संपीड़ित वायु सिलेंडर का उपयोग टेप को आगे की ओर कदम-दर-चरण इंगित करने के लिए करता है, जिससे मशीन के प्लेसमेंट हेड द्वारा उठाए जाने के लिए अगले घटक को उजागर किया जाता है।

4हवा के किस दबाव की आवश्यकता है?

सामान्य परिचालन दबाव 0.4 से 0.6 एमपीए (46 बार) है। उचित वायु दबाव महत्वपूर्ण है। बहुत कम भोजन विफलता का कारण बनता है; बहुत अधिक टेप या घटकों को नुकसान पहुंचा सकता है।

5यह किस प्रकार के टेप और आकारों का समर्थन करता है?

टेप की चौड़ाई: 12 मिमी
घटक टेप: गूंथ प्लास्टिक या कागज टेप
विशिष्ट घटक: बड़े चिप प्रतिरोधक (1206, 1210), डायोड, छोटे रिले, इलेक्ट्रोलाइटिक कैपेसिटर।

6सामान्य समस्याएं और समस्या निवारण युक्तियाँ क्या हैं?

7. किन भागों को आम तौर पर बदलने की आवश्यकता होती है?

वायु सिलेंडर (J70541004A)
रिटर्न स्प्रिंग (J90651007A)
टेप गाइड रेल (J66021002A)
कवर टेप पुशर (J66011003A)
लॉकिंग पिन/कुंजी (J70613008A)
एयर ट्यूब कनेक्टर्स (J70631015A)

8मैं फीडर का परीक्षण या कैलिब्रेशन कैसे कर सकता हूँ?

एक फीडर कैलिब्रेशन जिग (J13013001A) या मैनुअल टेस्ट बॉक्स (J13014002A) का उपयोग फीडिंग चक्रों का अनुकरण करने और एसएमटी मशीन के बाहर टेप के उचित अग्रिम को सत्यापित करने के लिए करें।

9क्या यह कवर टेप रिवाइंड का समर्थन करता है?

वैकल्पिक कवर टेप रिवाइंड रील (जैसे, J13014004A) उपलब्ध हो सकते हैं लेकिन सभी मॉडल पर मानक नहीं हैं।

10अनुशंसित रखरखाव कार्यक्रम क्या है?

दैनिक: टेप का रास्ता साफ करें, मलबे की जाँच करें
साप्ताहिकः हवा के दबाव और नली की जाँच करें, स्प्रिंग्स और चलती भागों का निरीक्षण करें
मासिकः आवश्यकतानुसार सिलेंडर को स्नेहन करें, पहने हुए यांत्रिक भागों को बदलें
त्रैमासिक: पूर्ण निरीक्षण करें और यदि आवश्यक हो तो पुनर्निर्माण करें
