1009 क्षमता सैमसंग वायवीय फीडर 08 मिमी हल्के वजन 0.79 किलोग्राम सुचारू संचालन के लिए माउंटर

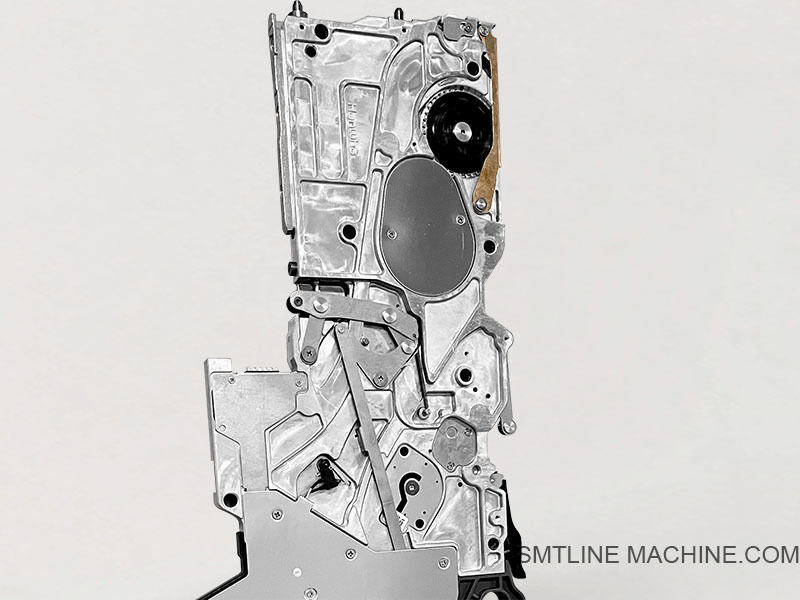

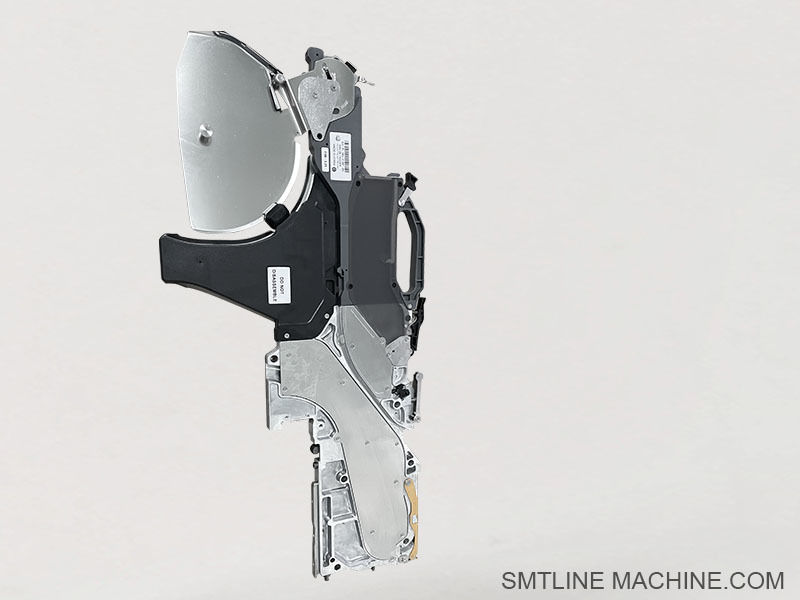

सैमसंग वायवीय फीडर 08 मिमी

उत्पाद का परिचय सॅमसंग 8 मिमी वायवीय फीडर

सैमसंग 8 मिमी वायवीय फीडर सैमसंग एसएमटी पिक-एंड-प्लेस मशीनों, विशेष रूप से सीपी 40, सीपी 45, सीपी 60 जैसे शुरुआती मॉडल के साथ उपयोग के लिए डिज़ाइन किया गया एक मानक टेप फीडर है।यह घटक टेपों को आगे बढ़ाने के लिए संपीड़ित हवा का उपयोग करके काम करता है और आमतौर पर 8 मिमी उभरा या पेपर टेप प्रारूप में निष्क्रिय घटकों के लिए उपयोग किया जाता है.

प्रमुख विशेषताएं

वायवीय ड्राइव प्रणालीः यांत्रिक मोटर भागों को समाप्त करते हुए टेप को इंडेक्स करने के लिए वायु दबाव का उपयोग करता है।
8 मिमी टेप चौड़ाई के साथ संगत, प्रतिरोधकों, संधारित्रों और छोटे आईसी को खिलाने के लिए आदर्श।
सैमसंग सीपी श्रृंखला (सीपी40/सीपी45/सीपी60) और अन्य वायवीय संगत मॉडल के साथ काम करता है।
निरंतर संरेखण के साथ उच्च गति से फ़ीडिंग के लिए डिज़ाइन किया गया।
त्वरित परिवर्तन के लिए टेप रीलों को लोड और अनलोड करना आसान है।

विशिष्ट विनिर्देश

टेप की चौड़ाईः 8 मिमी (एक लेन)
ड्राइव का प्रकारः वायवीय (वायु सिलेंडर तंत्र)
फ़ीडिंग स्पीडः बड़े पैमाने पर उत्पादन के लिए उच्च गति सूचकांक
माउंटिंगः सीपी श्रृंखला के लिए मानक फीडर बैंक स्लॉट
घटक प्रकारः 0402, 0603, 0805, छोटे एलईडी और आईसी

आवेदन

आम चिप घटकों को खिलाए जाने के लिए उच्च मात्रा में एसएमटी उत्पादन लाइनों में प्रयोग किया जाता है।
प्रारंभिक पीढ़ी के सैमसंग मशीनों के लिए आदर्श जो विद्युत फीडर का समर्थन नहीं करते हैं।
उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव, एलईडी और दूरसंचार जैसे उद्योगों में आम है।

वैकल्पिक सामान

कवर टेप पुशर तंत्र
टेप गाइड रेल और वसंत इकट्ठा
एयर ट्यूब कनेक्टर और फीडर बैंक एडाप्टर
सीपी फीडर सेटअप के लिए कैलिब्रेशन और परीक्षण जिग्स

संबंधित सहायक उपकरण सैमसंग 8 मिमी वायवीय फीडर

1मैकेनिकल घटक

टेप गाइड रेल
फीडर पथ में घटक टेप का मार्गदर्शन करता है।
भाग आईडीः अक्सर फीडर-विशिष्ट ️ CP8 श्रृंखला संगतता की जाँच करें

कवर टेप विभाजक / पुशर
कवर टेप को उठाता है और अलग करता है ताकि अवयवों को उठाए जाने के लिए उजागर किया जा सके।

फीडर बेस प्लेट/हाउसिंग फ्रेम
संरचनात्मक समर्थन जो टेप तंत्र और वायु सिलेंडर को धारण करता है।

फीडर लॉकिंग पिन/क्लैम्प असेंबली
एसएमटी मशीन पर फीडर बैंक रेल में फीडर को सुरक्षित करता है।

टेप क्लैंप स्प्रिंग / टेन्शन स्प्रिंग
टेप का उचित तनाव बनाए रखता है और टेप के बहने से रोकता है।

2. वायवीय घटक

वायु सिलेंडर
टेप अग्रिम तंत्र को चलाता है।
आम तौर पर एक छोटे दोहरे अभिनय या एकल अभिनय सिलेंडर, फीडर मॉडल विशिष्ट

सोलेनोइड वाल्व (कुछ बैंक प्रकारों के लिए)
अलग-अलग फीडरों (फीडर यूनिट के बाहर) को हवा की आपूर्ति चालू/बंद करने को नियंत्रित करता है।

एयर ट्यूबिंग कनेक्टर / फिटिंग
संपीड़ित हवा के प्रवेश के लिए मानक पुश-टू-कनेक्ट फिटिंग

निकास मफलर
हवा से होने वाले शोर को कम करता है और सिलेंडर की सुरक्षा करता है।

3परीक्षण और रखरखाव उपकरण

फीडर कैलिब्रेशन जिग (सीपी श्रृंखला के लिए)
टेप अग्रिम और स्ट्रोक संरेखण की मशीन के बाहर परीक्षण के लिए प्रयोग किया जाता है।

स्प्रिंग क्लैंप उपकरण
आंतरिक फीडर स्प्रिंग्स के सुरक्षित प्रतिस्थापन में सहायता करता है।

वायु दबाव नियामक
फ़ीडर विनिर्देशों से मेल खाने के लिए आने वाले वायु दबाव को नियंत्रित करता है (आमतौर पर 0.4~0.6 एमपीए) ।

4विभिन्न सामान

फीडर स्टोरेज रैक
ईएसडी-सुरक्षित फीडर कार्ट या स्टोरेज शेल्फ निष्क्रिय समय के दौरान फीडर्स को व्यवस्थित करने के लिए।

रील धारक एडाप्टर
फीडर पर टेप रीलों को सुरक्षित रूप से लगाने के लिए।

टेप रिवाइडर (वैकल्पिक, यदि समर्थित हो)
भोजन के दौरान अपशिष्ट कवर टेप को लपेटने और इकट्ठा करने के लिए तंत्र।

संबंधित भाग संख्याएँ Samsung 8 मिमी वायवीय फीडर

1मैकेनिकल घटक

2. वायवीय घटक

3. कैलिब्रेशन और उपकरण

4विभिन्न सामान

नोटः आपके सीपी-सीरीज फीडर (जैसे, सीपी45, सीपी40एल, सीपी60) की पीढ़ी और बैच के आधार पर सटीक भाग संख्या थोड़ा भिन्न हो सकती है।पूर्ण संगतता के लिए हमेशा फीडर बॉडी पर लेबल की जांच करें.

अक्सर पूछे जाने वाले प्रश्न गाइड Samsung 8mm Pneumatic Feeder

1. सैमसंग 8 मिमी वायवीय फीडर का उपयोग किसके लिए किया जाता है?

यह सतह-माउंट घटकों (जैसे, 0402, 0603, 0805 प्रतिरोधक, संधारित्र, छोटे आईसी) वाले 8 मिमी कैरियर टेप को सैमसंग सीपी-सीरीज़ के एसएमटी मशीनों में डालने के लिए डिज़ाइन किया गया है,टेप को आगे बढ़ाने के लिए संपीड़ित हवा का उपयोग करना.

2यह किस एसएमटी मशीन के साथ संगत है?

यह फीडर निम्नलिखित मॉडलों के साथ संगत हैः

सैमसंग CP40, CP45, CP60
CP45FV और CP40L के कुछ वेरिएंट

इन मशीनों के लिए विद्युत नहीं, बल्कि वायवीय प्रकार के फीडर की आवश्यकता होती है।

3यह कैसे काम करता है?

फीडर एक संपीड़ित हवा संचालित सिलेंडर का उपयोग टेप को आगे इंगित करने के लिए करता है। टेप प्रति प्लेसमेंट चक्र एक पिच आगे बढ़ता है, प्लेसमेंट हेड द्वारा पिकअप के लिए अगले घटक को उजागर करता है।

4ऑपरेशन के लिए आवश्यक वायु दबाव क्या है?

विशिष्ट कार्य दबावः
0.4 से 0.6 एमपीए (46 बार)
बहुत कम = फ़ीडिंग विफलता
बहुत अधिक = घटक असंगति या टेप क्षति

5यह किस प्रकार के टेप का समर्थन करता है?

टेप की चौड़ाईः 8 मिमी
टेप के प्रकारः गूंथ प्लास्टिक या कागज टेप
घटकों के प्रकार: चिप प्रतिरोधक, संधारित्र, एलईडी, छोटे अर्धचालक

6सामान्य समस्याएं और समस्या निवारण युक्तियाँ क्या हैं?

7सामान्यतः किन भागों को प्रतिस्थापित किया जाता है?

हवा का सिलेंडर J70541004A
रिटर्न स्प्रिंग ¥ J90651007A
टेप गाइड रेल ¥ J66021001A
कवर टेप पुशर ¥ J66011003A
तालाबंदी कुंजी/पिन ¥ J70613008A
ट्यूब कनेक्टर्स J70631015A

8मैं फीडर का परीक्षण कैसे कर सकता हूँ?

मैनुअल फीडर परीक्षण बॉक्स (जैसे J13014002A) या कैलिब्रेशन जिग (J13013001A) का उपयोग पूर्ण SMT मशीन को चालू किए बिना फीडिंग का अनुकरण करने के लिए करें।

9क्या यह कवर टेप रिवाइंड का समर्थन करता है?

कुछ सेटअप वैकल्पिक कवर टेप रिवाइंड रीलों (जैसे J13014004A) की अनुमति देते हैं, लेकिन कई शुरुआती वायवीय फीडर स्वचालित रिवाइंड का समर्थन नहीं करते हैं।

10कितनी बार रखरखाव किया जाना चाहिए?

दैनिक: धूल उड़ाएं, टेप का रास्ता जांचें
साप्ताहिक: हवा के रिसाव की जाँच करें, स्प्रिंग्स और चलती भागों का निरीक्षण करें
मासिकः हवा सिलेंडर को चिकना करें, पहने हुए भागों को बदलें
त्रैमासिक: पूर्ण निरीक्षण और यदि आवश्यक हो तो पुनर्निर्माण
