उच्च-सटीक सैमसंग CWEF-YE24-V7 फीडर, अनुकूलित घटक प्रबंधन के लिए

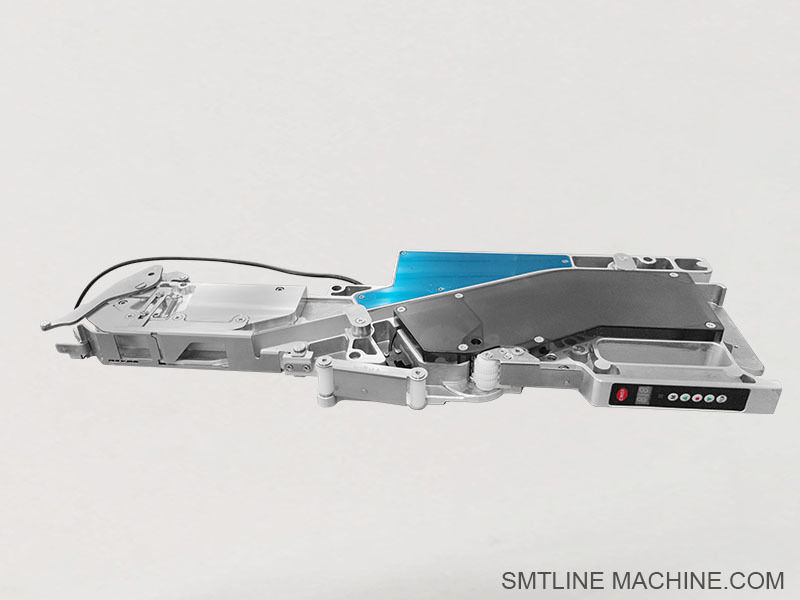

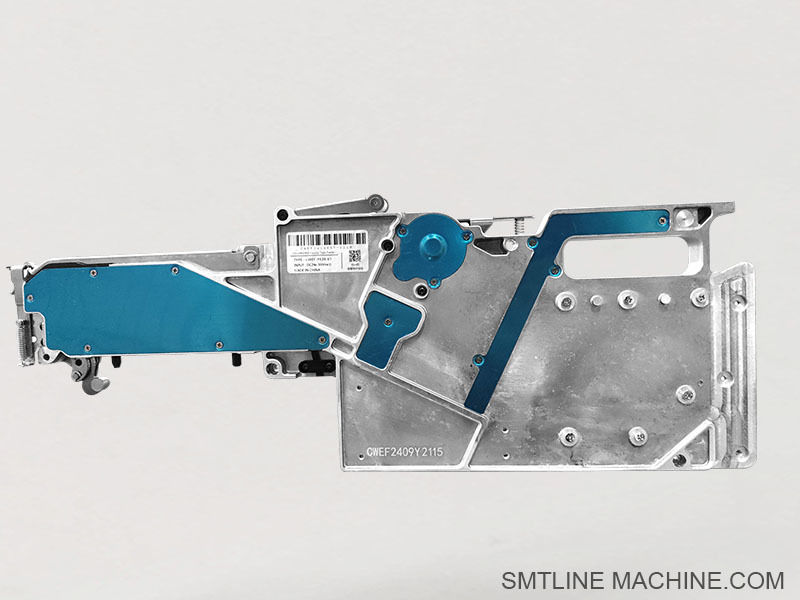

Samsung Feeder CWEF-YE24-V7

उत्पाद परिचय – Samsung CWEF-YE24-V7 इलेक्ट्रिक फीडर

Samsung CWEF-YE24-V7, Samsung / Hanwha SMT पिक-एंड-प्लेस मशीनों (जैसे SM/CP/SME श्रृंखला) में उपयोग किए जाने वाले 8 मिमी इलेक्ट्रिक फीडर का एक उन्नत संस्करण है। एक V7 संस्करण के रूप में, इसमें आमतौर पर अधिक विश्वसनीय टेप अग्रिम और हाल की मशीन फर्मवेयर के साथ बेहतर समन्वय के लिए बेहतर मोटर और नियंत्रण तर्क शामिल होता है।

मुख्य विशेषताएँ

पूरी तरह से इलेक्ट्रिक-संचालित फीडर जो संपीड़ित हवा की आवश्यकता को समाप्त करता है
8 मिमी टेप चौड़ाई के साथ संगत—प्रतिरोधों, कैपेसिटर और छोटे IC जैसे चिप घटकों के लिए मानक
टेप की उपस्थिति का पता लगाने और गलत फीड को रोकने के लिए बिल्ट-इन एन्कोडर और सेंसर फ़ंक्शन
4- या 5-पिन कनेक्टर प्रकारों के साथ Samsung/Hanwha SMT लाइनों के लिए डिज़ाइन किया गया
उच्च-मिश्रण उत्पादन के लिए आदर्श, तेज़ बदलाव क्षमताओं के साथ कॉम्पैक्ट डिज़ाइन

विशिष्ट विनिर्देश

टेप की चौड़ाई: 8 मिमी
ड्राइव: आंतरिक मोटर + नियंत्रण इलेक्ट्रॉनिक्स (V7 तर्क)
कनेक्टर प्रकार: मशीन मॉडल के आधार पर पुराने 4-पिन और नए 5-पिन फीडरों के साथ संगत
माउंटिंग: मानक Samsung फीडर बैंक रेल के साथ संगत
प्रतिक्रिया और सेंसर इंटरफ़ेस: टेप अंत का पता लगाना, आगे/पीछे का पता लगाना, मोटर स्थिति सिग्नलिंग

अनुप्रयोग

SMT उत्पादन में छोटे निष्क्रिय घटकों (जैसे, 0402, 0603, 0805) को खिलाना
उच्च-मिश्रण वातावरण में उपयोग किया जाता है जिसके लिए तेज़ फीडर स्वैप की आवश्यकता होती है
Samsung परिवार की मशीनों जैसे SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, SME श्रृंखला के साथ संगत (कनेक्टर संस्करण की पुष्टि करें)

सामान्य रखरखाव और संबंधित सहायक उपकरण

यहां तक कि आधिकारिक विनिर्देश शीट तक पहुंच के बिना, विशिष्ट संबंधित सहायक उपकरण और स्पेयर पार्ट्स में शामिल हैं:

टेप गाइड रेल असेंबली
कवर टेप पुशर्स और रील
मोटर और गियरबॉक्स घटक
सेंसर पीसीबी या एन्कोडर बोर्ड
फीडर कैलिब्रेशन/टेस्ट फिक्स्चर
कनेक्शन हार्नेस (4-पिन या 5-पिन)

संबंधित सहायक उपकरण – Samsung CWEF-YE24-V7 फीडर

1. यांत्रिक सहायक उपकरण

टेप गाइड रेल असेंबली
घटक टेप को फीडर तंत्र के माध्यम से सटीक रूप से निर्देशित करता है।
सामान्य भाग: J66021001A

कवर टेप पुशर
पिकअप के लिए घटकों को उजागर करने के लिए कवर टेप को दबाता और अलग करता है।
सामान्य भाग: J66011003A

ऊपरी कवर असेंबली / टेप क्लैंप
फीडिंग क्षेत्र की रक्षा करता है और ऑपरेशन के दौरान टेप को जगह में रखता है।
भाग: J66031011A

लॉकिंग पिन / फीडर फिक्सिंग क्लिप
मशीन के फीडर बैंक में फीडर को लॉक करता है।
भाग: J70613008A

साइड कवर प्लेट / फीडर शेल
फीडर के आंतरिक घटकों की रक्षा करता है।
भाग: J66031017A

2. विद्युत घटक

फीडर मोटर असेंबली
टेप को आगे बढ़ाने के लिए आंतरिक गियर को चलाता है।
भाग: J90551427A

ड्राइव गियरबॉक्स
टेप तंत्र में मोटर टॉर्क स्थानांतरित करता है।
भाग: J90651417A

फीडर कंट्रोल पीसीबी
मोटर को नियंत्रित करता है और पिक-एंड-प्लेस मशीन के साथ इंटरफेस करता है।
भाग: J90851407A

फीडर सेंसर पीसीबी / टेप एंड सेंसर
टेप या टेप-एंड स्थितियों की उपस्थिति का पता लगाता है।
भाग: J67031002A या J67021010A

फीडर केबल / 4-पिन या 5-पिन कनेक्टर
मशीन में फीडर पावर और सिग्नल को जोड़ता है।
भाग: J66011002A

3. कैलिब्रेशन और रखरखाव उपकरण

फीडर कैलिब्रेशन जिग / टेस्ट फिक्स्चर
फीडर आंदोलन के ऑफ़लाइन कैलिब्रेशन या परीक्षण के लिए उपयोग किया जाता है।
भाग: J13013001A

टेप रिवाइंडर रील
ऑपरेशन के दौरान कवर टेप कचरे को एकत्र करता है।
भाग: J13014004A

स्प्रिंग प्लेट / कम्प्रेशन स्प्रिंग
स्थिर फीडिंग के लिए टेप पर दबाव प्रदान करता है।
भाग: J66031022A

टेप गाइड फिक्सिंग ब्रैकेट
फीडिंग के दौरान गाइड रेल को सुरक्षित रूप से रखता है।
भाग: J66031013A

4. फीडर स्टोरेज और हैंडलिंग

फीडर स्टोरेज रैक (ESD सुरक्षित)
चेंजओवर या निष्क्रिय समय के दौरान फीडरों को स्टोर करने के लिए उपयोग किया जाता है।
भाग: J13012003A

फीडर ट्रे या कार्ट
लाइनों के बीच कई फीडरों को ले जाने के लिए मोबाइल यूनिट।

संबंधित भाग संख्याएँ – Samsung CWEF-YE24-V7 फीडर

1. यांत्रिक घटक

2. विद्युत और ड्राइव घटक

3. उपकरण और परिधीय उपकरण

ये भाग संख्याएँ CWEF-YE24-V7 फीडर के नियमित रखरखाव, मरम्मत और उन्नयन का समर्थन करती हैं, जो Samsung/Hanwha SMT लाइनों जैसे SM421, SM471, SM482, CP45 और DECAN पर निरंतर उच्च गति संचालन सुनिश्चित करती हैं।

FAQ गाइड – Samsung CWEF-YE24-V7 इलेक्ट्रिक फीडर

1. CWEF-YE24-V7 का उपयोग किस लिए किया जाता है?

यह एक उच्च गति, विद्युत रूप से संचालित 8 मिमी SMT फीडर है जिसका उपयोग टेप रीलों (आमतौर पर 0402, 0603, 0805) से Samsung/Hanwha SMT मशीनों को घटक आपूर्ति करने के लिए किया जाता है। यह टेप इंडेक्सिंग को स्वचालित करता है और सतह-माउंट घटकों के लिए सुसंगत पिक-अप संरेखण प्रदान करता है।

2. यह किन मशीनों के साथ संगत है?

यह अधिकांश Samsung/Hanwha मॉडल के साथ संगत है जो इलेक्ट्रिक फीडरों का समर्थन करते हैं, जिनमें शामिल हैं:

SM श्रृंखला: SM320, SM421, SM471, SM482
CP श्रृंखला: CP40, CP45, CP60
DECAN श्रृंखला: S1, S2
SME श्रृंखला (फीडर बैंक V7-संगत)

अपनी मशीन मॉडल के साथ कनेक्टर प्रकार (4-पिन या 5-पिन) की पुष्टि करना सुनिश्चित करें।

3. CWEF-YE8-V7 और CWEF-YE24-V7 में क्या अंतर है?

दोनों इलेक्ट्रिक फीडर हैं, लेकिन YE24-V7 आमतौर पर लंबे इंडेक्सिंग रेंज का समर्थन करता है और 8 मिमी टेप चौड़ाई के भीतर थोड़े बड़े/लंबे घटक प्रोफाइल को संभाल सकता है। V7 संस्करण में बेहतर नियंत्रण तर्क और प्रतिक्रिया सुविधाएँ शामिल हैं।

4. सामान्य मुद्दे और समस्या निवारण युक्तियाँ क्या हैं?

5. फीडर को कैसे संचालित और नियंत्रित किया जाता है?

यह एक आंतरिक स्टेपर मोटर का उपयोग करता है जिसे एक फीडर पीसीबी द्वारा नियंत्रित किया जाता है, जो SMT मशीन में प्लग किए गए 4-पिन या 5-पिन कनेक्टर के माध्यम से संचालित होता है। इसके लिए संपीड़ित हवा की आवश्यकता नहीं होती है।

6. आमतौर पर किन स्पेयर पार्ट्स को बदला जाता है?

मोटर असेंबली – J90551427A
ड्राइव गियरबॉक्स – J90651417A
सेंसर पीसीबी – J67031002A
टेप गाइड रेल – J66021001A
कवर टेप पुशर – J66011003A
फीडर लॉक पिन – J70613008A

7. मैं फीडर का परीक्षण या कैलिब्रेट कैसे कर सकता हूँ?

मशीन के बाहर मोटर ऑपरेशन, संरेखण और टेप इंडेक्सिंग का परीक्षण करने के लिए फीडर कैलिब्रेशन जिग (जैसे, J13013001A) का उपयोग करें।

8. फीडर को कितनी बार बनाए रखा जाना चाहिए?

हल्का उपयोग: हर 1–2 सप्ताह में निरीक्षण और सफाई करें
भारी उत्पादन: दैनिक या हर रील के बाद निरीक्षण करें
लोड के आधार पर हर 3–6 महीने में घिसे हुए भागों (गाइड रेल, मोटर, सेंसर) को बदलें

9. क्या यह कवर टेप को रिवाइंड कर सकता है?

हाँ। फीडर वैकल्पिक कवर टेप रिवाइंड रीलों (जैसे, J13014004A) का समर्थन करता है ताकि कार्य क्षेत्रों को साफ रखा जा सके और हस्तक्षेप से बचा जा सके।

10. मैं कैसे बता सकता हूँ कि यह 4-पिन या 5-पिन फीडर है?

रियर इंटरफ़ेस प्लग की जाँच करें।

4-पिन: पहले के SM/CP मॉडल में उपयोग किया जाता है
5-पिन: नए मशीनों (V7-संगत तर्क) के लिए अतिरिक्त सिग्नल लाइनों का समर्थन करता है
