सटीक सैमसंग CWEF-YE8-V7 फीडर कुशल घटक माउंटिंग के लिए

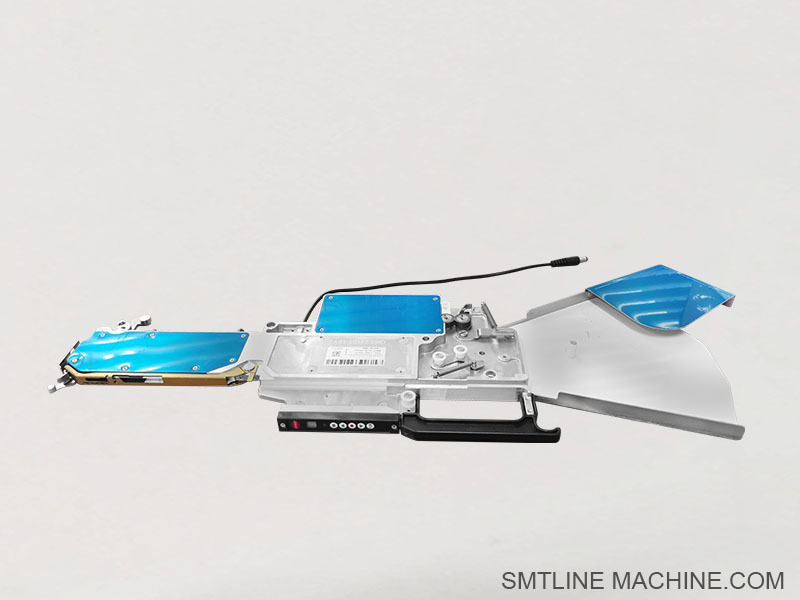

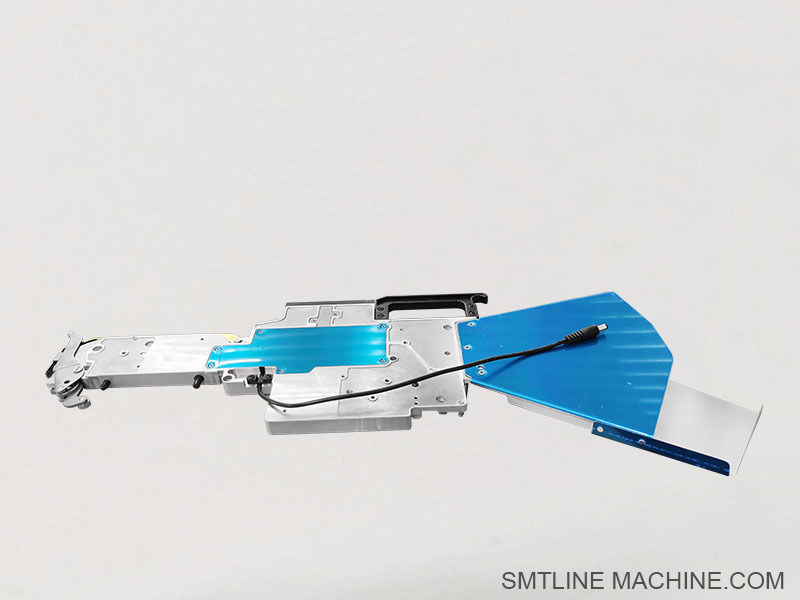

सैमसंग फीडर CWEF-YE8-V7

उत्पाद का परिचय Samsung CWEF-YE8-V7 फीडर

सैमसंग CWEF-YE8-V7 एक उच्च प्रदर्शन 8 मिमी विद्युत फीडर है जिसे सैमसंग/हानहुआ SMT मशीनों (SM/CP/SE श्रृंखला जैसे गियर) के साथ सहज एकीकरण के लिए डिज़ाइन किया गया है।यह बुद्धिमान फीडर चिप प्रतिरोधकों के लिए टेप रीलों को विश्वसनीय रूप से आगे बढ़ाता हैउच्च गति एसएमटी असेंबली के दौरान संधारित्र और छोटे निष्क्रिय घटक।

प्रमुख विशेषताएं

इलेक्ट्रिक ड्राइव सिस्टम समायोज्य पिच सेटिंग्स के साथ सटीक फ़ीडिंग सुनिश्चित करता है
8 मिमी टेप संगतता, आम तौर पर इस्तेमाल किए जाने वाले चिप घटकों के लिए मानक प्रारूप
एसएमई/एसएम/सीपी/हानहुआ संगतता, सैमसंग पिक-एंड-प्लेस प्लेटफॉर्म पारिस्थितिकी तंत्र में व्यापक रूप से समर्थित
विश्वसनीय एन्कोडर और सेंसर एकीकरण, टेप गलत फ़ीड को रोकने और घटक चुनने की सटीकता में सुधार&x20;
कॉम्पैक्ट और मजबूत निर्माण, घनी पैक फीडर बैंक फिट करने के लिए डिज़ाइन किया गया है और त्वरित परिवर्तनों का समर्थन करता है

विशिष्ट विनिर्देश

टेप की चौड़ाईः 8 मिमी (मानक)
फ़ीडर ड्राइव: एकीकृत माइक्रो-कंट्रोलर के साथ इलेक्ट्रिक मोटर
इंटरफ़ेस: सैमसंग/हानहुआ एसएम/सीपी-शैली कनेक्टर
पिन विन्यासः आम तौर पर 4- या 5-पिन संस्करण उपलब्ध हैं&x20;
माउंटिंगः सैमसंग / हानवा लाइनों में मानक ईसीएम कैसेट रैक के साथ संगत

आवेदन

उच्च मात्रा और परिशुद्धता प्लेसमेंट के लिए सैमसंग / हानवा सतह-माउंट असेंबली में इस्तेमाल किया
चिप घटकों (0805, 0603, 1206) और छोटे निष्क्रियों के प्रसंस्करण के लिए आदर्श
तेजी से लोड/अनलोड डिजाइन के कारण अक्सर फीडर परिवर्तन के साथ उच्च मिश्रण उत्पाद रन का समर्थन करता है

संगतता और खरीद विकल्प

अक्सर एसएमटी पार्ट्स आपूर्तिकर्ताओं के माध्यम से पहले से इस्तेमाल या नवीनीकृत बेचा जाता है, गारंटी के साथ परीक्षण किया जाता है
कई वेरिएंट उपलब्धः 4-पिन / 5-पिन कनेक्टर शैलियों, कुछ अद्यतन V7 नियंत्रण तर्क की विशेषता
आम तौर पर 8 मिमी CP40, SM-सीरीज और ट्रे फ़ीड कॉन्फ़िगरेशन में स्टॉक किया जाता है

संबंधित सहायक उपकरण Samsung CWEF-YE8-V7 फीडर

1. फीडर स्पेयर पार्ट्स

फीडर कवर / कवर प्लेट
वाहक टेप को सुरक्षित रूप से पकड़ने और उलझने या उठने से रोकने के लिए प्रयोग किया जाता है।

टेप गाइड रेल/गाइड प्लेट
उच्च गति संचालन के दौरान 8 मिमी के टेप का सुचारू और सटीक खिला सुनिश्चित करता है।

पुशर असेंबली / टेप पुशर
भोजन करते समय कवर टेप का उचित दबाव और संरेखण बनाए रखता है।

टेप सेंसर / अंत सेंसर
टेप की उपस्थिति या अंत का पता लगाता है; सटीक घटक पिक का पता लगाता है।

2ड्राइव और यांत्रिक भाग

फीडर मोटर / स्टेपर मोटर असेंबली
आंतरिक फ़ीडिंग तंत्र (इलेक्ट्रिक फ़ीडर्स एकीकृत मोटर्स का उपयोग करते हैं) को पावर देता है।

गियर सेट / गियरबॉक्स
मोटर से फीडर रडारों में टॉर्क ट्रांसफर करता है; समय के साथ पहन सकता है।

फीडर शाफ्ट/पिन रोलर असेंबली
ऑपरेशन के दौरान टेप रील को घुमाने या स्थिर करने में मदद करता है।

तालाबंदी कुंजी / फिक्सिंग क्लिप
फीडर बैंक या पिक-एंड-प्लेस मशीन पर स्लॉट पर फीडर को सुरक्षित करने के लिए प्रयोग किया जाता है।

3विद्युत घटक

फीडर पीसीबी (नियंत्रण बोर्ड)
मोटर लॉजिक का प्रबंधन करता है और एसएमटी मशीन इंटरफेस के साथ संवाद करता है।

फीडर केबल/कनेक्टर हार्नेस
फीडर को कंट्रोल सिग्नल और पावर सप्लाई से जोड़ता है (आमतौर पर मॉडल के आधार पर 4-पिन या 5-पिन) ।

फीडर सेंसर बोर्ड
टेप आंदोलन, कवर टेप स्थिति, या त्रुटि का पता लगाने की निगरानी के लिए वैकल्पिक।

4फीडर कैलिब्रेशन और रखरखाव उपकरण

फीडर कैलिब्रेशन जिग / फिक्स्चर
एसएमटी मशीन के बाहर विद्युत फीडरों का परीक्षण और कैलिब्रेट करने के लिए प्रयोग किया जाता है।

टेप रिवाइंडर / टेप संग्रह रील
खिलाने के दौरान हस्तक्षेप या उलझन से बचने के लिए कवर टेप इकट्ठा करता है।

सफाई किट / स्नेहक
यांत्रिक भागों जैसे रोलर्स, गियर और गाइड रेल के रखरखाव के लिए।

5. फीडर रैक / भंडारण

फीडर भंडारण गाड़ी
कई फीडरों को व्यवस्थित करने और स्टोर करने के लिए चलती गाड़ी।

फीडर रैक (ईएसडी-सुरक्षित)
लोडिंग और अनलोडिंग के लिए स्थिर सुरक्षित फीडर धारक।

संबंधित भाग संख्याएँ Samsung CWEF-YE8-V7 फीडर

1मैकेनिकल घटक

J66021001A ️ टेप गाइड रेल
J66011003A ️ कवर टेप पुशर असेंबली
J70613008A ️ लॉक पिन / लॉकिंग नॉब
J66031011A ️ ऊपरी कवर असेंबली
J66031017A ️ साइड कवर प्लेट

2ड्राइव और विद्युत घटक

J90551427A ️ फीडर मोटर असेंबली
J90651417A ️ ड्राइव गियरबॉक्स यूनिट
J91751403A ️ मोटर पोली / युग्मन
J67031002A ️ टेप सेंसर पीसीबी
J90851407A ️ फीडर मुख्य नियंत्रण बोर्ड
J66011002A ️ फीडर सिग्नल केबल/कनेक्टर

3. कैलिब्रेशन और रखरखाव उपकरण

J13013001A ️ फीडर कैलिब्रेशन जिग / टेस्ट फिक्स्चर
J67021010A ️ टेप एंड सेंसर असेंबली
J66031013A ️ टेप गाइड फिक्सिंग ब्रैकेट
J13014004A ️ कवर टेप रिवाइंडर रील

4. वैकल्पिक और सामान्य सामान

J13012003A ️ फीडर स्टोरेज रैक (ईएसडी सेफ)
J25052013A ️ कवर टेप रिवाइंड मोटर
J66031022A ️ स्प्रिंग प्लेट (संपीड़न ब्रैकेट)
J67041001A टेप आंदोलन के लिए एन्कोडर सेंसर

अक्सर पूछे जाने वाले प्रश्न गाइड Samsung CWEF-YE8-V7 इलेक्ट्रिक फीडर

1CWEF-YE8-V7 फीडर का उपयोग किसके लिए किया जाता है?

यह एक 8 मिमी इलेक्ट्रिक फीडर है जिसका उपयोग टेप रीलों से एसएम, सीपी और डेकन श्रृंखला जैसी सैमसंग/हानहुआ पिक-एंड-प्लेस मशीनों को सतह माउंट घटकों (आमतौर पर 0402, 0603, 0805, आदि) की आपूर्ति करने के लिए किया जाता है।

2यह किन मशीनों के साथ संगत है?

CWEF-YE8-V7 विभिन्न Samsung/Hanwha SMT प्लेटफार्मों के साथ संगत है, जिनमें शामिल हैंः

SM320, SM421, SM471, SM482
CP40, CP45, CP60
DECAN S1/S2 और एसएमई श्रृंखला
संगतता (4-पिन या 5-पिन संस्करण) सुनिश्चित करने के लिए अपने मॉडल के फीडर बैंक विनिर्देशों की जाँच करें।

3क्या यह विद्युत या वायवीय है?

यह विद्युत संचालित होता है, एक अंतर्निहित मोटर और नियंत्रण पीसीबी का उपयोग करता है। पुराने वायवीय फीडर के विपरीत, कोई संपीड़ित हवा की आवश्यकता नहीं होती है।

4यह किस प्रकार के घटक आकारों का समर्थन करता है?

यह मानक 8 मिमी टेप का समर्थन करता है, जो आमतौर पर छोटे निष्क्रिय घटकों के लिए उपयोग किया जाता है जैसेः

0402, 0603, 0805 प्रतिरोध और संधारित्र
छोटे आईसी या एलईडी 8 मिमी रिम्बॉस या कागज टेप में

5फीडर को कैसे संचालित किया जाता है?

फीडर को 4-पिन या 5-पिन इलेक्ट्रिकल इंटरफेस के माध्यम से मशीन से जोड़ा जाता है और एसएमटी मशीन के सॉफ्टवेयर द्वारा नियंत्रित किया जाता है।

6विफलता के सामान्य लक्षण क्या हैं?

टेप जाम या गलत फीड
मोटर टेप को आगे नहीं बढ़ा रहा है
मशीन से कोई प्रतिक्रिया या पहचान नहीं
कवर टेप ठीक से नहीं छील रहा है

ये मोटर, सेंसर, पीसीबी या यांत्रिक असमानता के साथ समस्याओं का संकेत दे सकते हैं।

7सामान्य प्रतिस्थापन योग्य भाग क्या हैं?

टेप गाइड रेल (J66021001A)
मोटर संयोजन (J90551427A)
गियरबॉक्स (J90651417A)
टेप सेंसर पीसीबी (J67031002A)
कवर टेप पुशर (J66011003A)

8फीडर का रखरखाव कैसे किया जाता है?

निर्माण से बचने के लिए नियमित रूप से टेप पथ को साफ करें
निष्क्रिय समय के दौरान गियर और मोटर कार्य की जाँच करें
पहने हुए या असंगत भागों को तुरंत बदलें
फीडर आंदोलन को ऑफ़लाइन परीक्षण करने के लिए एक कैलिब्रेशन जिग का उपयोग करें

9क्या यह कवर टेप रिवाइंड का समर्थन करता है?

हां. इसे कवर टेप रिवाइंड रील (जैसे, J13014004A) से लैस किया जा सकता है, जो उत्पादन के दौरान अपशिष्ट टेप को साफ करने में मदद करता है।

10मैं संस्करण या कनेक्टर प्रकार की पहचान कैसे कर सकता हूँ?

लेबल या पीछे के कनेक्टर की जाँच करें:

4-पिन संस्करणः पुरानी मशीन संगतता
5-पिन संस्करणः नए मॉडल या उन्नत प्रतिक्रिया प्रणाली
फर्मवेयर संस्करण या "V7" मार्किंग के लिए भी देखें.
