SMTLINE शमीर स्पार्क मशीन ब्लैक सीलिंग स्ट्रिप 130001622 स्लो वायर एक्सेसरी SMT स्पेयर पार्ट्स

शमीर स्पार्क मशीन काली सीलिंग पट्टी 130001622 धीमी तार सहायक उपकरण

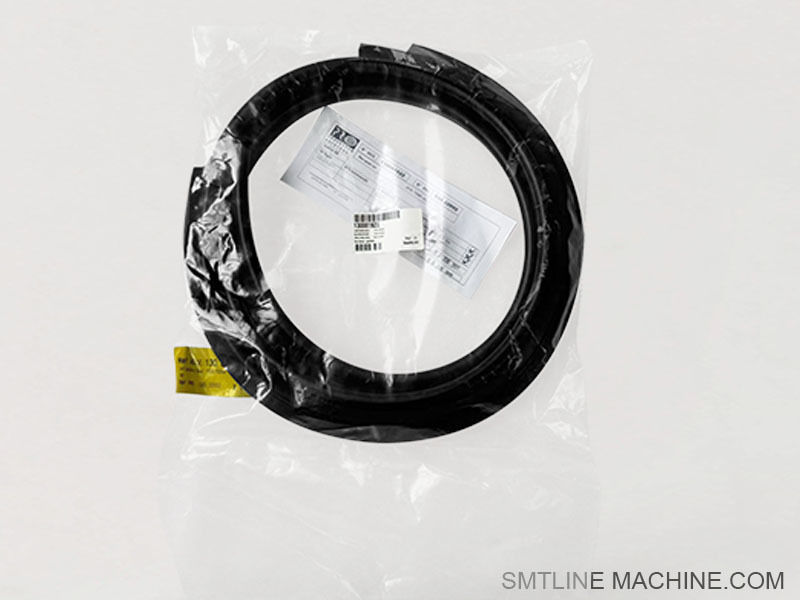

उत्पाद का परिचय शमीर स्पार्क मशीन ब्लैक सीलिंग स्ट्रिप
भाग संख्याः 130001622
मॉडल: धीमी तार ईडीएम के लिए काला सीलिंग स्ट्रिप
यह ब्लैक सीलिंग स्ट्रिप वायर-कट ईडीएम मशीनों, विशेष रूप से चार्मिल्स एफओ मॉडल (जैसे, एफओ 3 एक्स, एफओ 350) के लिए डिज़ाइन किया गया एक सटीक उपभोग्य है।यह एक सीलिंग या सुरक्षात्मक पट्टी के रूप में कार्य करता है जो धीमी गति से तार काटने के संचालन के दौरान इष्टतम फ्लशिंग बनाए रखने में मदद करता है.
आम तौर पर काटने के तार के बगल में स्थापित, इस पट्टी dielectric रिसाव को रोकता है और प्रदूषण को कम से कम करता है, स्थिर मशीनिंग सटीकता सुनिश्चित करता है, लंबे समय तक dielectric द्रव जीवन,और लगातार काटने के प्रदर्शन विशेष रूप से ठीक विस्तार या धीमी गति से संचालन के दौरान महत्वपूर्ण.

प्रमुख विशेषताएं
OEM भाग संख्याः 130001622
लंबाईः लगभग 2570 मिमी (चार्मिल्स FO3X/FO350 मशीनों के लिए उपयुक्त)
सामग्रीः काला खत्म के साथ टिकाऊ, घर्षण प्रतिरोधी सिंथेटिक रबर या पॉलिमर
कार्यः मशीनिंग के दौरान dielectric अखंडता बनाए रखने के लिए चिंगारी अंतर क्षेत्र सील

संगतता और अनुप्रयोग
चार्मिल्स एफओ-सीरीज ईडीएम वायर-कटिंग मशीनों (एफओ3एक्स, एफओ350) के लिए डिज़ाइन किया गया
धीमी कटौती (माइक्रो-कट) के तारों का उपयोग करने वाले संचालन के लिए आवश्यक
स्वच्छ विद्युत प्रवाह बनाए रखने, धब्बे के निर्माण को कम करने और सतह खत्म करने में सुधार के लिए आदर्श

लाभ
प्रभावी ढंग से काटने के क्षेत्र को सील करके इलेक्ट्रोड तार के जीवन का विस्तार करता है
डायलेक्ट्रिक द्रव की खपत और प्रदूषण को कम करता है
निरंतर सटीकता और सतह की गुणवत्ता बनाए रखने में मदद करता है
नियमित रखरखाव के दौरान स्थापित करने और बदलने में आसान

अतिरिक्त धीमी तार सहायक उपकरण (अक्सर एक साथ प्रयोग किया जाता है)
गाइड ब्लॉक और रोलर्स
फ्लशिंग नोजल
डायमंड लेपित तार मार्गदर्शक
रोलर लेयरिंग और बेल्ट








संबंधित सामान ️ काला सीलिंग स्ट्रिप (130001622)

1तार गाइड असेंबली
ऊपरी और निचले डायमंड वायर गाइड
काटने के दौरान स्थिर और सटीक तार की स्थिति सुनिश्चित करें
अक्सर सीलिंग पट्टी क्षेत्र के साथ संगत गाइड ब्लॉक के साथ इस्तेमाल किया
गाइड ब्लॉक धारक/गाइड बुशिंग
डायमंड वायर गाइड और सीलिंग स्ट्रिप्स को जगह पर रखने के लिए फ्रेमवर्क प्रदान करें

2. फ्लशिंग और सीलिंग घटक
फ्लशिंग नोजल/जेट पाइप
उच्च दबाव पर डायरेक्ट डायलेक्ट्रिक द्रव स्पार्क क्षेत्र के लिए, आमतौर पर सीलिंग पट्टी के पास तैनात
रबर सीलिंग गास्केट / ओ-रिंग
गाइड असेंबली या निचले हेड यूनिट में एक तंग तरल सील बनाए रखने में मदद करें
साइड सील / यू-कप / लिप सील
डायलेक्ट्रिक रिसाव को कम करने के लिए मुख्य सीलिंग स्ट्रिप के साथ काम करें

3ड्राइव एवं परिवहन तंत्र
तार ड्राइव बेल्ट (टाइमिंग बेल्ट)
तार परिवहन प्रणालियों में प्रयोग किया जाता है, आमतौर पर सीलिंग क्षेत्र के पास या उसके आसपास
ऊपरी/नीचे वाले रोलर लेयरिंग
काटने के रास्ते पर तार के लिए सुचारू आंदोलन प्रदान करें, सील क्षेत्र के पास बैठे

4. समर्थन और माउंटिंग हार्डवेयर
सीलिंग स्ट्रिप माउंटिंग क्लिप / ब्रैकेट
ईडीएम मशीन के काटने वाले सिर पर पट्टी को सुरक्षित रखें
️ मॉडल के आधार पर स्प्रिंग-लोड या चुंबकीय हो सकता है
गाइड हेड कवर / शील्ड प्लेट
सीलिंग स्ट्रिप और आसपास के गाइड दोनों को स्प्लैशबैक या इलेक्ट्रोड पहनने से बचाएं

5रखरखाव उपकरण
सीलिंग स्ट्रिप्स के लिए इंस्टॉलेशन जेग
नियमित रूप से प्रतिस्थापन के दौरान सीलिंग स्ट्रिप को ठीक से रखने और तनाव देने में सहायता करें
स्क्रैपर / सफाई ब्रश
️ पट्टी को बदलने से पहले सीलिंग सतहों से अवशेष या मलबे को हटाने के लिए उपयोग किया जाता है









संबंधित भाग संख्याएँ ️ शमीर स्पार्क मशीन और ईडीएम स्लो वायर एक्सेसरीज

सीलिंग और गाइड सिस्टम
130001622 ️ काली सील पट्टी (मुख्य भाग)
130001623 ️ सीलिंग स्ट्रिप ब्रैकेट या धारक (मिश्रित प्रकार)
130001654 U-कप द्वितीयक सील (मुख्य पट्टी के साथ इस्तेमाल किया)
130001698 रबर होंठ सील (फ्रंट-एंड सहायक भाग)
130002012 ️ FO3X/FO350 के लिए गाइड ब्लॉक गास्केट
सील करने के लिए ओ-रिंग किट (बहु-आकार)

फ्लशिंग और तरल पदार्थ हैंडलिंग
130001710 ️ फ्लशिंग नोजल (ऊपरी/नीचे सिर)
130001733 डायलेक्ट्रिक द्रव के लिए जेट पाइप (उच्च दबाव प्रकार)
130002045 ️ ऊपरी सिर के फ्लशिंग कक्ष के लिए रबर पैड
130002048 ️ तरल पदार्थ वापसी नियंत्रण के लिए फोम सीलिंग पट्टी

तार मार्गदर्शक प्रणाली
130001806 ️ ऊपरी हीरा तार गाइड (φ0.25 मिमी मानक)
130001807 ️ नीचे का हीरा तार गाइड
130001820 ️ वायर गाइड बुशिंग होल्डर ब्लॉक
130001821 गाइड ब्लॉक के लिए समर्थन ब्रैकेट (पिछली माउंट प्रकार)

ट्रांसमिशन और रोलर पार्ट्स
130001904 तार परिवहन समय बेल्ट (मानक आकार)
130001912 ️ लोअर रोलर लेयरिंग सेट (सिरेमिक प्रकार)
130001913 ️ ऊपरी रोलर शाफ्ट
130001915 धीमी गति से फ़ीड करने वाले ईडीएम सिर के लिए इडलर रोलर संयोजन

रखरखाव उपकरण और किट
130002101 ️ सीलिंग स्ट्रिप की स्थापना के लिए उपकरण किट
130002103 ️ वायर गाइड क्लीनिंग ब्रश सेट
130002105 स्पार्क जोन निरीक्षण दर्पण
130002110 ️ मल्टी सील प्रतिस्थापन रखरखाव किट

ये भाग संख्याएँ आमतौर पर Charmilles/Agie-Charmilles FO श्रृंखला (जैसे, FO3X, FO350, Robofil) के लिए उपयोग की जाती हैं और अन्य ब्रांडों के साथ क्रॉस-संगत हो सकती हैं जो समान EDM सीलिंग तंत्र को अपनाती हैं।





अक्सर पूछे जाने वाले प्रश्न गाइड ️ धीमी तार ईडीएम के लिए ब्लैक सीलिंग स्ट्रिप (130001622)

1काले सीलिंग स्ट्रिप का प्रयोग किसके लिए किया जाता है?
काली सील पट्टी तार-कट ईडीएम सिर के ऊपरी या निचले गाइड संयोजन के चारों ओर स्थापित की जाती है। इसका उद्देश्य काटने के क्षेत्र में डाईलेक्ट्रिक द्रव दबाव बनाए रखना और रिसाव को रोकना है,जो स्थिर चिंगारी निर्वहन और उच्च मशीनिंग सटीकता प्राप्त करने में मदद करता है.

2यह किन मशीनों के साथ संगत है?
इसका उपयोग आमतौर पर चार्मिल्स एफओ३एक्स, एफओ३५०, रोबोफिल २९०/४४० और अन्य शमीर शैली की धीमी तार ईडीएम मशीनों में इसी तरह के गाइड हेड आर्किटेक्चर के साथ किया जाता है।

3. क्या संकेत हैं कि सीलिंग पट्टी को बदलने की आवश्यकता है?
दृश्य दरारें, विकृति या विरूपण
निचोड़ दबाव में कमी
तार मार्गदर्शक के चारों ओर लीक होने वाला डाइलेक्ट्रिक द्रव
बढ़ी हुई चिंगारी अस्थिरता या सतह की खुरदरापन

4पट्टी को कितनी बार बदलना चाहिए?
उपयोग, सामग्री के प्रकार और रखरखाव की स्थितियों के आधार परः
हर 400-800 घंटे के संचालन में (औसत)
या प्रत्येक नियोजित निवारक रखरखाव चक्र के दौरान

5सीलिंग स्ट्रिप कैसे लगाई जाती है?
सीलिंग स्ट्रिप खींचनेवाला या फ्लैट पेंसिल का उपयोग करके पहने हुए पट्टी को हटा दें
गाइड स्लॉट को शराब और एक नरम ब्रश से साफ करें
नई पट्टी को गाइड रेल के साथ समान रूप से फिट करें
जरूरत पड़ने पर तेज तलवार से अधिक काट लें
सुनिश्चित करें कि पट्टी सपाट है और मुड़ नहीं है
सुझाव: सर्वोत्तम परिणामों के लिए भाग संख्या 130002101 (स्थापना उपकरण किट) का प्रयोग करें।

6क्या यह काटने की सटीकता या फ्लशिंग दक्षता को प्रभावित करता है?
हाँ ∙ ठीक से लगा हुआ सीलिंग स्ट्रिप मदद करता हैः
ढांकता हुआ द्रव प्रवाह की दिशा और दबाव बनाए रखें
तरल पदार्थ की अशांति से बचें, चिंगारी की स्थिरता में सुधार करें
तार के कंपन को कम से कम करें, काटने की सटीकता और सतह खत्म में सुधार

7एक ही समय में किन अन्य भागों का निरीक्षण किया जाना चाहिए?
ऊपरी और निचले तार गाइड (हीरा सम्मिलित)
गाइड ब्लॉक ओ-रिंग और होंठ सील
फ्लशिंग नोजल और जेट पाइप
रोलर बीयरिंग या इडलर
ईडीएम का इष्टतम प्रदर्शन सुनिश्चित करने के लिए ये सभी घटक सीलिंग स्ट्रिप के साथ मिलकर काम करते हैं।

8क्या सामग्री ईएसडी सुरक्षित है या गर्मी प्रतिरोधी है?
हाँ. यह पट्टी ईडीएम-संगत सिंथेटिक रबर या पॉलिमर सामग्री से बनी है जो विद्युत तरल पदार्थों, गर्मी और विद्युत डिस्चार्ज के संपर्क से कटाव के प्रतिरोधी है.

9क्या इस भाग का पुनः उपयोग या घुमाया जा सकता है?
नहीं. सीलिंग स्ट्रिप एक गैर पुनः प्रयोज्य उपभोग्य वस्तु है. एक बार विकृत या पहने जाने के बाद, इसे काटने के प्रदर्शन को कम करने से बचने के लिए प्रतिस्थापित किया जाना चाहिए.

10क्या अलग-अलग आकार या संस्करण हैं?
हां. जबकि 130001622 एक मानक लंबाई (~ 2570 मिमी) है, इसके लिए संस्करण हैंः
विभिन्न तार व्यास (जैसे, φ0.1 मिमी, φ0.25 मिमी)
ईडीएम सिर के विभिन्न डिजाइन या गाइड ब्लॉक ब्रांड
आदेश देने से पहले हमेशा मशीन संगतता की पुष्टि करें।
