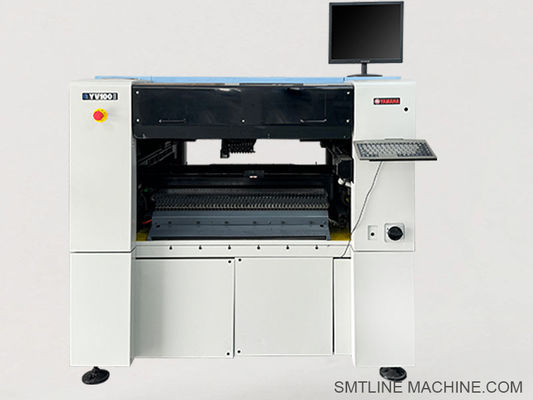

यामाहा YV100 स्टील‑मेश (YV100X) निरीक्षण / पिक‑एंड‑प्लेस मशीन

एक मध्यम‑गति, उच्च‑सटीक सतह‐माउंट (SMT) प्लेसमेंट और निरीक्षण इकाई—जिसे लोकप्रिय रूप से YV100 स्टील मेश निरीक्षण मशीन के रूप में जाना जाता है—उच्च‑रिज़ॉल्यूशन मल्टी‑विज़न कैमरों का उपयोग करके ऑनबोर्ड विज़ुअल निरीक्षण के साथ रैपिड पिक‑एंड‑प्लेस क्षमताओं को जोड़ती है।

यह मशीन मध्यम‑बैच उत्पादन और जटिल इलेक्ट्रॉनिक असेंबली के लिए आदर्श है, खासकर जहां गति और सटीकता दोनों महत्वपूर्ण हैं।

मुख्य विशेषताएँ

मध्यम‑गति प्लेसमेंट: प्रति घंटे ~18,000 घटक (~0.2 सेकंड प्रति चिप) और प्रति घंटे ~2,100 QFP (~1.7 सेकंड प्रति QFP)
असाधारण सटीकता: ±0.05 मिमी (50 μm) प्लेसमेंट सटीकता, ±0.03 मिमी (30 μm) पूर्ण दोहराव
दोहरी-ड्राइव क्लोज्ड-लूप सिस्टम: उच्च विश्वसनीयता के साथ सुसंगत मोटर चालित नियंत्रण सुनिश्चित करता है
विस्तृत घटक रेंज: माइक्रो 0201 चिप्स से लेकर बड़े 32 मिमी QFP/BGA/CSP तक
उच्च-रिज़ॉल्यूशन विज़न: घटक पिक, संरेखण और सोल्डर-बॉल निरीक्षण को सत्यापित करने के लिए दो मल्टी‑विज़न कैमरों का उपयोग करता है
विशेष नोजल के लिए समर्थन: यामाहा फ्लाइंग‑नोजल डिज़ाइन डेड टाइम को कम करता है, जो अजीब आकार या संवेदनशील घटकों के लिए आदर्श है&x20;
SMT एकीकरण: मानक 8–56 मिमी फीडर, ट्रे, स्टिक, बल्क फॉर्मेट के साथ संगत; SMEMA प्रोटोकॉल के माध्यम से संचार करता है

तकनीकी विशिष्टताएँ

पीसीबी हैंडलिंग: 50 × 50 मिमी से 460 × 335 मिमी (कुछ स्रोत 445 मिमी तक की चौड़ाई सूचीबद्ध करते हैं)
बोर्ड मोटाई: 0.4–3.0 मिमी ([शेन्ज़ेन CN टेक्नोलॉजी कं. लिमिटेड..][1])
सटीकता: चिप भागों के लिए ±0.1 मिमी; QFP/BGA बीम के लिए ±0.08 मिमी
गति: छोटे घटकों के लिए ~18,000 CPH; बड़े QFP के लिए ~2,100 CPH
फीडर समर्थन: 100 तक टेप फीडर और ~80 ट्रे फीडर
पावर: 3-फेज 220–240/380–400 V, ~4 kVA ([शेन्ज़ेन CN टेक्नोलॉजी कं. लिमिटेड..][1])
आयाम: लगभग 1.65 × 1.40 × 1.85 मीटर; वजन ~1.4–1.6 टन
वायु दाब: वायवीय प्रणालियों के लिए 0.55 MPa

अनुप्रयोग

छोटे से मध्यम बैच उत्पादन, उच्च‑सटीक इलेक्ट्रॉनिक्स और उच्च मिक्स विनिर्माण के लिए आदर्श, जिसमें ऑटोमोटिव, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक नियंत्रण सिस्टम जैसे क्षेत्र शामिल हैं।

लाभ

बहुमुखी प्रतिभा: टेप, ट्रे, स्टिक और बल्क फीडर को समायोजित करता है
अंतर्निहित निरीक्षण: घटक सत्यापन और दोष का पता लगाने के लिए मल्टी‑विज़न कैमरे
उच्च दक्षता: मॉड्यूलर डिज़ाइन और नॉन‑स्टॉप नोजल रूटिंग
उपयोग में आसानी: सरल इंटरफ़ेस, आसान रखरखाव के लिए टिकाऊ कास्ट फ्रेम

यांत्रिक भाग और सहायक उपकरण

समय/कन्वेयर बेल्ट (उदाहरण के लिए, यामाहा YV100 बेल्ट)
पीसीबी उपस्थिति का पता लगाने के लिए कन्वेयर सेंसर हेड
नोजल होल्डर / नोजल रॉड जैसे KV8‑M7760‑00X (नोजल 76A) और KV8‑M71S0‑50X (सक्शन रॉड) ([अलीबाबा][3])
सर्वो और अक्ष मोटर (X/Z) जैसे YV100II/X के लिए 90K55 श्रृंखला

विद्युत और वैक्यूम घटक

नोजल और हेड एक्चुएशन में प्रयुक्त वैक्यूम सोलनॉइड वाल्व और वाष्प वाल्व&x20;
प्लेसमेंट और निरीक्षण के लिए CCD मल्टी‑विज़न कैमरे (उदाहरण के लिए, KV8‑M7310‑00X, KV8‑M73A0‑30X)

वायु और वायवीय प्रणाली

शॉक अवशोषक और सिलेंडर (उदाहरण के लिए, यामाहा YV100II के लिए KG7‑M9165‑00X / KG7‑M9166‑00X) ([SMT स्पेयर पार्ट्स सप्लायर | RHSMT][5])
वैक्यूम और वायवीय नियंत्रण के लिए एयर फिल्टर / सोलनॉइड वाल्व असेंबली&x20;

संरचनात्मक और गति भाग

कॉर्ड सुरक्षा के लिए ड्रैग चेन / केबल चेन
रखरखाव में प्रयुक्त टिका, स्प्रिंग्स और रेगुलेटर जैसे KL3‑M1348‑10X और K93‑M1388‑00X ([SMT स्पेयर पार्ट्स सप्लायर | RHSMT]
हेड मूवमेंट को सुचारू करने के लिए सिलेंडर शॉक अवशोषक (उदाहरण के लिए, KG7‑M9166‑00X, K40‑M7133‑00X) ([SMT स्पेयर पार्ट्स सप्लायर | RHSMT]

रखरखाव किट और उपभोग्य वस्तुएँ

वैक्यूम हेड के निरीक्षण और रखरखाव के लिए फ़िल्टर तत्व, क्लीनर ब्लॉक और सिरेमिक वैक्यूम फ़िल्टर&x20;
X/Y/Z अक्ष असेंबली में प्रयुक्त शाफ्ट / स्लीव भाग जैसे KV8-M712S-A0X / KV8-M713S-A0X

सामान्य भाग संख्याओं का सारांश

बेल्ट: यामाहा YV100 टाइमिंग/कन्वेयर बेल्ट
सेंसर: कन्वेयर सेंसर हेड (मॉडल-विशिष्ट)
नोजल / रॉड: KV8‑M7760‑00X (76A नोजल), KV8‑M71S0‑50X सक्शन रॉड ([अलीबाबा][3])
वैक्यूम वाल्व और सोलनॉइड: KV7‑M7171‑10X आदि।
कैमरे: KV8‑M7310‑00X, KV8‑M73A0‑30X CCD कैमरे
सिलेंडर और शॉक अवशोषक: KG7‑M9165‑00X, KG7‑M9166‑00X

संबंधित भाग संख्याएँ – यामाहा YV100 श्रृंखला

नोजल और सक्शन भाग

KV8-M7760-00X — नोजल 76A (सामान्य प्रयोजन)
KV8-M7710-00X — नोजल 71A
KV8-M7730-00X — नोजल 73A
KV8-M71S0-50X — सक्शन नोजल रॉड असेंबली
KV8-M71S0-A0X — नोजल रॉड स्लीव (सटीक स्लीव)
KV8-M8870-00X — नोजल शाफ्ट असेंबली

विज़न / कैमरा सिस्टम

KV8-M7310-00X — CCD कैमरा लेंस यूनिट
KV8-M73A0-30X — मल्टी-विज़न कैमरा (संरेखण/निरीक्षण)
KHJ-MC10U-00 — विज़न सिस्टम के लिए लाइटिंग यूनिट

मोशन और ड्राइव घटक

K87-M9155-H0X — YV100II X-अक्ष मोटर
KH1-M9161-00X — Z-अक्ष मोटर
KHJ-M9266-00X — फीडर बैंक ड्राइवर (वायवीय एक्चुएटर)
K87-M9195-00X — हेड मूवमेंट के लिए बेल्ट

एयर / वायवीय भाग

K46-M8527-COX — वैक्यूम यूनिट के लिए एयर फिल्टर
K46-M8527-10X — वैक्यूम जनरेटर (नोजल सक्शन के लिए)
KG7-M9166-00X — YV100 हेड के लिए शॉक अवशोषक सिलेंडर
KHJ-M9165-00X — Z लिफ्ट के लिए मिनी एयर सिलेंडर

विद्युत और सेंसर घटक

KV7-M91K3-00X — बोर्ड-इन फोटो सेंसर
K46-M8591-00X — निकटता सेंसर
KV7-M7171-10X — सोलनॉइड वाल्व (वैक्यूम स्विचिंग के लिए)
K46-M8527-10X — वैक्यूम पंप के लिए स्टेटिक फ़िल्टर तत्व

फ्रेम और यांत्रिक

K46-M114B-00X — शाफ्ट गाइड (Z-अक्ष समर्थन)
KHJ-M1388-00X — स्प्रिंग टेंशनर
KL3-M1348-10X — मैगज़ीन स्टॉपर मैकेनिज्म
K46-M7133-00X — लिफ्ट सिलेंडर असेंबली

फीडर / मैगज़ीन भाग

KHJ-MC400-000 — फीडर इंटरफ़ेस यूनिट
KHJ-MD100-00 — मैगज़ीन सपोर्ट बेस
K87-M91D0-H0X — फीडर कंट्रोलर PCB

इस सूची में यामाहा YV100/X/XG/II मशीनों में रखरखाव, उन्नयन और प्रतिस्थापन के लिए अक्सर अनुरोधित भाग शामिल हैं।

FAQ गाइड – यामाहा YV100 स्टील मेश निरीक्षण मशीन

1. YV100 स्टील मेश निरीक्षण मशीन का उपयोग किस लिए किया जाता है?

यह मशीन मुख्य रूप से एकीकृत विज़ुअल निरीक्षण क्षमता वाला एक पिक-एंड-प्लेस सिस्टम है। यह सतह-माउंट घटकों को PCBs पर रखता है और सोल्डर पेस्ट संरेखण, घटक स्थिति और स्टील मेश (स्टैंसिल) पंजीकरण का निरीक्षण करता है।

2. क्या यह मशीन छोटे और बड़े घटकों को संभालने में सक्षम है?

हाँ। यह अपने मल्टी-विज़न सिस्टम और सटीक नोजल के कारण 0201 चिप्स से लेकर 32 मिमी QFP, BGA और CSP तक घटकों की एक विस्तृत श्रृंखला रख सकता है।

3. प्लेसमेंट की गति क्या है?

विशिष्ट प्लेसमेंट गति है:

मानक घटकों के लिए ~18,000 CPH (प्रति घंटे चिप्स)
ठीक-पिच QFP या जटिल IC के लिए ~2,100 CPH

4. किस प्रकार के निरीक्षण समर्थित हैं?

सोल्डर पेस्ट और स्टैंसिल (स्टील मेश) संरेखण
घटक उपस्थिति/अनुपस्थिति
फिडुशियल मान्यता
मल्टी-विज़न कैमरों के माध्यम से अभिविन्यास और स्थिति सत्यापन

5. क्या यह SMEMA संचार का समर्थन करता है?

हाँ। YV100 श्रृंखला पूरी तरह से SMEMA-संगत है और अपस्ट्रीम/डाउनस्ट्रीम कन्वेयर, लोडर या AOI सिस्टम के साथ संचार कर सकती है।

6. क्या यह विभिन्न प्रकार के फीडर का उपयोग कर सकता है?

हाँ। यह समर्थन करता है:

टेप फीडर (8–56 मिमी)
ट्रे फीडर
स्टिक फीडर
बल्क घटक फीडर
यह यामाहा इलेक्ट्रिक और वायवीय फीडर का भी समर्थन करता है।

7. यह किस PCB आकार को संभाल सकता है?

यह 50 × 50 मिमी से 460 × 335 मिमी तक PCBs को संभालता है, जिसमें बोर्ड की मोटाई 0.4–3.0 मिमी होती है।

8. प्लेसमेंट सटीकता क्या है?

चिप्स के लिए ±0.05 मिमी प्लेसमेंट सटीकता
उच्च-सटीक माउंटिंग के लिए ±0.03 मिमी दोहराव

9. क्या ऑपरेटर प्रशिक्षण की आवश्यकता है?

हाँ। ऑपरेटरों को इसमें प्रशिक्षित किया जाना चाहिए:

पीसीबी प्रोग्रामिंग (घटक मैपिंग, फिडुशियल सेटअप)
नोजल प्रतिस्थापन
फीडर अंशांकन
नियमित रखरखाव (फ़िल्टर सफाई, नोजल निरीक्षण)

10. प्रमुख रखरखाव कार्य क्या हैं?

नोजल और फिल्टर को नियमित रूप से साफ करें और निरीक्षण करें
पहने हुए बेल्ट और वैक्यूम भागों को बदलें
विज़न संरेखण और अंशांकन का निरीक्षण करें
सेंसर को साफ करें और Z-अक्ष परीक्षण करें

11. सबसे आम स्पेयर पार्ट्स क्या हैं?

नोजल (उदाहरण के लिए, 71A, 76A)
सक्शन रॉड
वैक्यूम वाल्व
टाइमिंग बेल्ट
CCD कैमरे और लेंस असेंबली
फोटो सेंसर और सोलनॉइड वाल्व

12. क्या यह MES या बारकोड ट्रेसबिलिटी का समर्थन करता है?

कुछ मॉडल MES सिस्टम के साथ बारकोड स्कैनिंग और ट्रेसबिलिटी एकीकरण का समर्थन करते हैं (अतिरिक्त मॉड्यूल या इंटरफेस की आवश्यकता होती है)।
