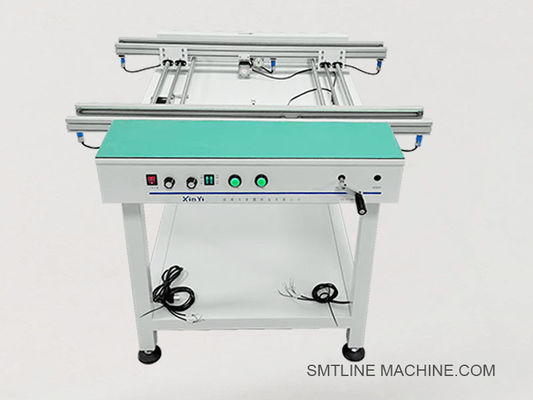

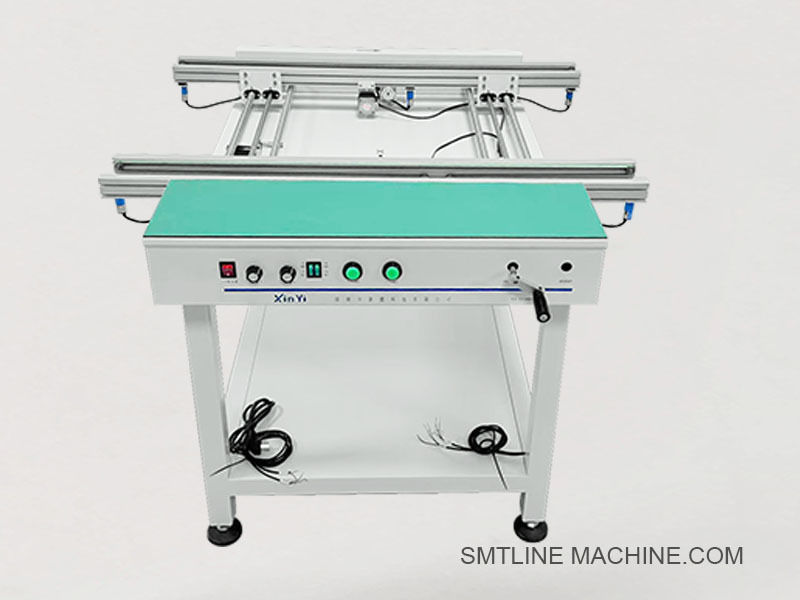

एसएमटी असेंबली प्रक्रियाओं के लिए हाई स्पीड डबल ट्रैक पीसीबी कन्वेयर

डबल ट्रैक पीसीबी कन्वेयर​
हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी





उत्पाद का परिचय ¥ दो तरफ़ा पीसीबी कन्वेयर
डबल ट्रैक पीसीबी कन्वेयर एक विशेष एसएमटी इनलाइन ट्रांसपोर्ट डिवाइस है जिसे दो स्वतंत्र लेनों पर एक साथ पीसीबी स्थानांतरित करने के लिए डिज़ाइन किया गया है,दो लेन या उच्च मिश्रित एसएमटी उत्पादन लाइनों में उच्च दक्षता संचालन की अनुमति देता हैयह आमतौर पर स्क्रीन प्रिंटर, एसपीआई, माउंटर, एओआई और ओवन जैसी मशीनों के बीच स्थापित होता है, और दो लेन एसएमटी उपकरण को संतुलित करने, बफर करने या जोड़ने के लिए आवश्यक है।
ईएसडी-सुरक्षित निर्माण और एसएमईएमए संगतता के साथ, यह कन्वेयर कारखाने की जगह बचाते हुए और लाइन डाउनटाइम को कम करते हुए चिकनी, विश्वसनीय बोर्ड हस्तांतरण प्रदान करता है।

प्रमुख विशेषताएं:
दो पूरी तरह से स्वतंत्र पीसीबी परिवहन ट्रैक
दो लेन के सिंक्रोनस या असिंक्रोनस उत्पादन का समर्थन करता है
प्रत्येक लेन के लिए SMEMA संचार के साथ संगत
समायोज्य रेल चौड़ाई (मैनुअल या मोटर चालित)
ईएसडी-सुरक्षित निर्माण (एंटी-स्टेटिक बेल्ट और फ्रेम)
वैकल्पिक बफरिंग, बायपास या संचय मोड
ऊंचाई-समायोज्य पैरों के साथ कॉम्पैक्ट पदचिह्न

तकनीकी विनिर्देश:


अनुप्रयोग:
एसएमटी मशीनों के बीच पीसीबी हस्तांतरण (प्रिंटर, एसपीआई, माउंटर, एओआई)
दो लेन उत्पादन संतुलन
डबल-ट्रैक एओआई या परीक्षण स्टेशनों से ओके बोर्डों का परिवहन
एलईडी, ऑटोमोटिव और उपभोक्ता इलेक्ट्रॉनिक्स असेंबली लाइनों के लिए आदर्श

वैकल्पिक विशेषताएंः
सिग्नल टॉवर लाइट (बज़िंग के साथ R/Y/G)
एनजी/ओके अलगाव तर्क
मोटर चालित चौड़ाई समायोजन
एमईएस कनेक्शन मॉड्यूल
बारकोड स्कैनर माउंट
सुरक्षा कवर या पर्दे










संबंधित सामान ️ दोहरी ट्रैक पीसीबी कन्वेयर
1मैकेनिकल घटक
डबल लेन ईएसडी-सुरक्षित कन्वेयर रेल सुरक्षित किनारे-क्लैम्प पीसीबी परिवहन के लिए
चौड़ाई विनियमन तंत्र मैनुअल या मोटर चालित पेंच प्रकार रेल समायोजक
ईएसडी टाइमिंग बेल्ट्स (डबल) पीसीबी की सुचारू गति के लिए 6 मिमी या 8 मिमी के एंटी-स्टैटिक बेल्ट
समायोज्य समर्थन पैर (M12 प्रकार) ️ कन्वेयर को स्थिर करने और समतल करने के लिए उपयोग किया जाता है
कन्वेयर फ्रेम पैनल और साइड गाइड
बेल्ट टेन्सर और पल्ली ️ बेल्ट के संरेखण और तनाव को बनाए रखने के लिए
2विद्युत घटक
फोटोइलेक्ट्रिक सेंसर (उदाहरण के लिए, ओमरोन E3Z श्रृंखला) प्रत्येक लेन में पीसीबी आगमन और स्थिति का पता लगाएं
सीमा स्विच ️ यांत्रिक स्ट्रोक या चौड़ाई का पता लगाने के लिए
स्टेपर मोटर्स या एसी मोटर्स (डुअल-ड्राइव)
मोटर ड्राइवर (लीडशाइन या समकक्ष)
सिग्नल टॉवर लाइट (3-रंग) ️ स्थिति दर्शाता हैः चल रहा है, रोक, त्रुटि
पी.एल.सी. नियंत्रक ∙ ट्रांसपोर्ट लॉजिक, चौड़ाई समायोजन और सिग्नल टाइमिंग का प्रबंधन करता है
टचस्क्रीन एचएमआई या पुश-बटन पैनल
बाएं/दाएं ट्रैक एकीकरण के लिए दोहरी एसएमईएमए
3. वायवीय घटक (यदि बंदूकें से सुसज्जित हों)
प्रत्येक लेन में पीसीबी रोके जाने के लिए वायवीय स्टॉप सिलेंडर
सोलेनोइड वाल्व (AIRTAC 4V210-08)
एफआरएल इकाई (फिल्टर + नियामक + स्नेहक)
एंटी-स्टैटिक पीयू ट्यूब ️ डबल-ट्रैक घटकों के लिए हवा के मार्ग के लिए
4. रखरखाव / वैकल्पिक सामान
प्रतिस्थापन ईएसडी पट्टियाँ नियमित पहनने के लिए
सेंसर माउंटिंग ब्रैकेट दो-लेन डिटेक्शन के लिए समायोज्य एल्यूमीनियम धारक
बारकोड स्कैनर माउंट प्रत्येक लेन में ट्रेसेबिलिटी के लिए
धूल प्रतिरोधी ढक्कन (वैकल्पिक)
सुरक्षा लाइट पर्दा ऑटो परिवहन के दौरान ऑपरेटरों की रक्षा करता है
पावर स्विच और आपातकालीन स्टॉप बटन ️ ऑपरेशन सुरक्षा और बंद नियंत्रण के लिए






अक्सर पूछे जाने वाले प्रश्न गाइड ️ डबल ट्रैक पीसीबी कन्वेयर

1ड्यूल ट्रैक पीसीबी कन्वेयर का प्रयोग किसके लिए किया जाता है?
इसका उपयोग उच्च गति एसएमटी उत्पादन लाइनों में एक साथ दो स्वतंत्र लेनों पर पीसीबी परिवहन के लिए किया जाता है। सामान्य अनुप्रयोगों में दो-लेन मशीनों को जोड़ना, संतुलन लाइन प्रवाह,या निरीक्षण के बाद एनजी/ओके बोर्डों को संभालना.

2सिंगल ट्रैक के मुकाबले डबल ट्रैक के क्या फायदे हैं?
एक ही समय में दो लेनों को संभालने से दो गुना थ्रूपुट
दो बोर्ड प्रकारों या प्रक्रियाओं के समानांतर उत्पादन की अनुमति देता है
दो एकल लेन वाले कन्वेयर की तुलना में स्थान बचाता है
एओआई, एसपीआई, प्रिंटर-टू-माउंटर या ओवन आउटपुट कनेक्शन के लिए आदर्श

3क्या कन्वेयर की चौड़ाई समायोज्य है?
हाँ. अधिकांश दोहरे ट्रैक कन्वेयर में विभिन्न पीसीबी आकारों को समायोजित करने के लिए मैन्युअल या मोटर-समायोज्य रेल चौड़ाई होती है। प्रत्येक लेन में डिजाइन के आधार पर अपना समायोजन या साझा तंत्र हो सकता है।

4कौन से पीसीबी आकार समर्थित हैं?
आम तौर पर 50 × 50 मिमी से 460 × 250 मिमी प्रति ट्रैक का समर्थन करता है
कस्टम चौड़ाई अनुरोध पर उपलब्ध है

5. कन्वेयर की मानक ऊँचाई क्या है?
मानक ऊंचाई 900 ± 20 मिमी है, जो एसएमटी लाइन उपकरण के साथ संगत है
समायोज्य समर्थन पैर ऊंचाई ठीक से समायोजित करने के लिए शामिल हैं

6नियंत्रण की कौन सी विधियाँ उपलब्ध हैं?
मूल संस्करणः पुश-बटन पैनल
उन्नत संस्करणः टचस्क्रीन एचएमआई + पीएलसी
नियंत्रण विकल्पों में प्रारंभ/रोक, चौड़ाई समायोजन, गति नियंत्रण और अलार्म रीसेट शामिल हैं

7क्या यह SMEMA संगत है?
हां. दोहरी पटरियों वाले कन्वेयर में दो सेट SMEMA कनेक्टर (एक प्रति लेन) शामिल हैं, जो अपस्ट्रीम और डाउनस्ट्रीम मशीनों के साथ आसान इनलाइन एकीकरण के लिए हैं।

8किस प्रकार की बेल्ट का प्रयोग किया जाता है?
एंटी-स्टैटिक (ईएसडी-सुरक्षित) टाइमिंग बेल्ट का उपयोग करता है, आमतौर पर 6~8 मिमी चौड़ा
बेल्ट इलेक्ट्रोस्टैटिक क्षति के बिना चिकनी, स्थिर पीसीबी आंदोलन सुनिश्चित करते हैं

9क्या इसके लिए हवा की आपूर्ति की आवश्यकता है?
केवल यदि यह वायवीय ढक्कनों या द्वारों से सुसज्जित हो
यदि शामिल है, तो आवश्यक वायु दबाव आमतौर पर 4~6 kg/cm2 है

10सामान्य वैकल्पिक विशेषताएं क्या हैं?
सिग्नल टॉवर लाइट (बज़िंग के साथ R/Y/G)
बारकोड स्कैनर माउंट
मोटर चालित चौड़ाई समायोजन
एमईएस प्रणाली का एकीकरण
एनजी/ओके डायवर्टर
सुरक्षा प्रकाश पर्दे या एक्रिलिक कवर

11रखरखाव की आवश्यकताएं क्या हैं?
बेल्ट और सेंसर साप्ताहिक रूप से साफ करें
हर महीने असर, पल्ली या गाइड रेल को चिकना करें
बेल्ट पहनने के लिए जांचें और यदि आवश्यक हो तो बदलें
मोटर और पीएलसी कनेक्शन की जाँच त्रैमासिक

12डिलीवरी का समय कितना है?
मानक मॉडलः 3-5 कार्य दिवस
अनुकूलित आकार या विशेषताएंः 7~10 कार्य दिवस

हम आपके लिए कर सकते हैंः
1हम आपके लिए पूर्ण एसएमटी समाधान प्रदान करते हैं
2हम अपने उपकरणों के साथ मुख्य प्रौद्योगिकी प्रदान करते हैं
3हम सबसे अधिक पेशेवर तकनीकी सेवा प्रदान करते हैं
4हमारे पास एसएमटी कारखाने की स्थापना पर समृद्ध अनुभव है।
5हम एसएमटी के बारे में किसी भी प्रश्न का समाधान कर सकते हैं।
