कुशल पीसीबी रीवर्क के लिए डुअल ट्रैक एनजीओके कलेक्टर और लोडर (XY-NG250S)

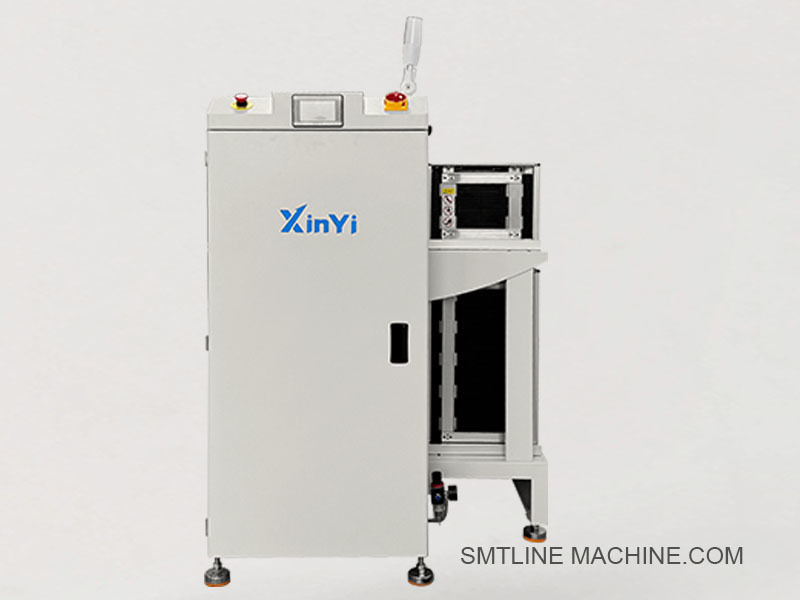

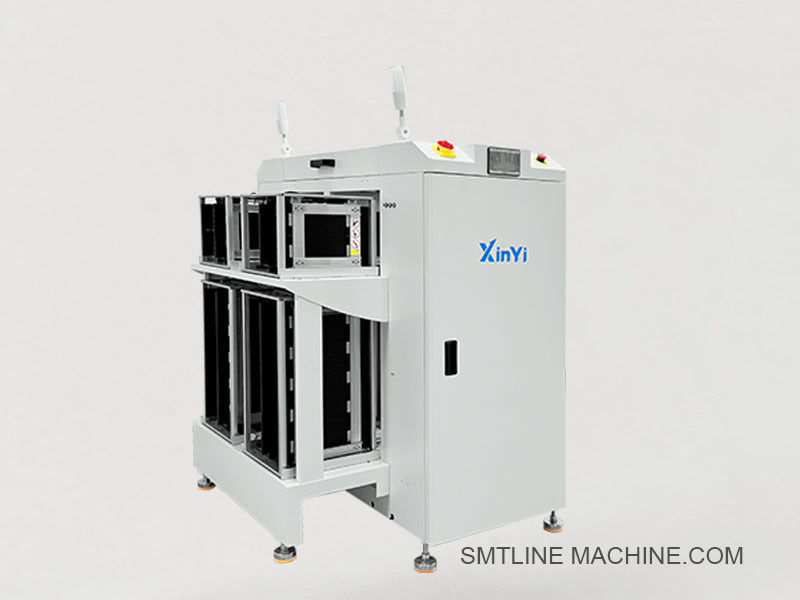

डबल ट्रैक NGOK कलेक्टर (मॉडल XY-NG250S) पीसीबी NGOK लोडर (मॉडल XY-NG250S)​

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी



उत्पाद का परिचय ️ डबल ट्रैक NGOK कलेक्टर (मॉडल XY-NG250S)

जिसे पीसीबी एनजीओके लोडर / एनजी-ओके रिजेक्ट कन्वेयर (डुअल लेन) के रूप में भी जाना जाता है।

XY-NG250S एक उच्च दक्षता वाला डबल-ट्रैक एनजी/ओके पीसीबी कलेक्टर है, जिसे स्वचालित रूप से एओआई, आईसीटी,या एक एसएमटी उत्पादन लाइन में कार्यात्मक परीक्षण के चरणों.

इसमें दो स्वतंत्र ट्रैक हैं, जो एनजी और ओके बोर्डों के अलग-अलग हैंडलिंग की अनुमति देते हैं या दो लेन की निरीक्षण लाइनों का समर्थन करते हैं, जिससे थ्रूपुट और गुणवत्ता नियंत्रण बढ़ता है।

प्रमुख विशेषताएं:

दो लेन संरचनाः दो अलग-अलग पीसीबी लेन का एक साथ संचालन
स्वचालित एनजी/ओके पृथक्करण: एओआई/परीक्षक से संकेत के आधार पर
लचीला विन्यासः ओके अनलोडर, एनजी कलेक्टर, या दोनों के रूप में सेट किया जा सकता है
पीसीबी को सुचारू और कोमल तरीके से संभालनाः बोर्ड क्षति को रोकता है
एचएमआई नियंत्रण या बटन पैनलः उपयोगकर्ता के अनुकूल इंटरफ़ेस
SMEMA इंटरफेस संगतः परीक्षण उपकरण के साथ इनलाइन एकीकरण के लिए
ईएसडी-सुरक्षित डिजाइनः संवेदनशील इलेक्ट्रॉनिक बोर्डों के लिए उपयुक्त
अलार्म प्रणालीः जब संग्रह ट्रे भरा हो या गलत स्थिति में हो तो अलार्म

तकनीकी विनिर्देश:

अनुप्रयोग परिदृश्यः

एओआई, आईसीटी या कार्यात्मक परीक्षण मशीनों के बाद
दो लेन वाली एसएमटी उत्पादन लाइनें
पुनः कार्य के लिए एनजी बोर्ड और अगली प्रक्रिया के लिए ओके बोर्ड को अलग करने के लिए
एलईडी, ऑटोमोबाइल इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स में लागू

वैकल्पिक विशेषताएंः

पूर्ण एनजी/ओके अस्वीकार तर्क अनुकूलन
बजने वाली सिग्नल टॉवर लाइट (3-रंग)
अस्वीकृति चिह्न स्टेशन (मैनुअल या स्वचालित)
बारकोड स्कैनर एकीकरण
एमईएस प्रणाली संचार

संबंधित सहायक उपकरण XY-NG250S डबल ट्रैक NGOK कलेक्टर

1मैकेनिकल घटक

डबल-ट्रैक ईएसडी कन्वेयर रेलें पीसीबी के किनारे क्लैंप परिवहन के लिए
ट्रे ब्रैकेट और गाइड फ्रेम ️ एनजी और ओके संग्रह डिब्बों को रखने के लिए
समायोज्य पीसीबी स्टॉपर आर्म
समर्थन आधार और समतल पैर ️ कंपन विरोधी, ऊंचाई-समायोज्य मशीन पैर
एनजी बिन / ओके बिन ट्रे ️ मैन्युअल निरीक्षण या पुनर्मिलन के लिए हटाने योग्य संग्रह ट्रे
सुरक्षात्मक एक्रिलिक आवरण सुरक्षा और धूल से बचाव के लिए पारदर्शी आवरण

2विद्युत घटक

फोटोइलेक्ट्रिक सेंसर (उदाहरण के लिए, ओमरोन E3Z श्रृंखला)
सीमा स्विच ️ ट्रे की स्थिति या गेट की स्थिति की पुष्टि करने के लिए प्रयोग किया जाता है
टचस्क्रीन एचएमआई पैनल या पुश-बटन कंट्रोलर
पी.एल.सी. नियंत्रक ️ एनजी/ओके नियंत्रण तर्क के लिए मुख्य तर्क इकाई
सिग्नल टॉवर लाइट (3-रंग) मशीन की स्थिति के अलर्ट के लिए (बज़िंग के साथ लाल/हरित/पीला)
आपातकालीन स्टॉप स्विच सुरक्षा के लिए 22 मिमी ट्विस-रिसेट ई-स्टॉप
एसएमईएमए इंटरफेस केबल (दो लेन) ️ परीक्षण मशीनों के साथ इनलाइन संचार के लिए

3. वायवीय घटक (यदि कॉन्फ़िगर किए गए हों)

क्लॉपर सिलेंडर (जैसे, AIRTAC SDA16×10) NG/OK ज़ोन में पीसीबी को रोकता है
सोलेनोइड वाल्व (जैसे, AIRTAC 4V210-08)
एफआरएल इकाई वायु प्रणाली के लिए फ़िल्टर, नियामक और स्नेहक
पीयू एयर ट्यूब ️ आंतरिक रूटिंग के लिए एंटी-स्टैटिक वायवीय ट्यूब

4. रखरखाव / वैकल्पिक सामान

प्रतिस्थापन पट्टियाँ (ईएसडी-सुरक्षित)
सेंसर ब्रैकेट किट ️ प्रतिस्थापन फोटो सेंसर के लिए माउंटिंग फ्रेम
अतिरिक्त एनजी/ओके ट्रे तेजी से प्रतिस्थापन के लिए अतिरिक्त डिब्बे
बारकोड स्कैनर के लिए माउंटिंग ब्रैकेट
अस्वीकार चिह्न स्टेशन ️ स्टिकर/ताँबे के साथ एनजी बोर्डों को टैग करने के लिए वैकल्पिक इकाई
धूल कवर / ऊपरी ढक्कन स्वच्छता और सुरक्षा के लिए वैकल्पिक ऊपरी आवरण

संबंधित भाग संख्याएँ मॉडल XY-NG250S

1मैकेनिकल घटक

सीवीआर-डीटी250-ईएसडी दो लेन ईएसडी सुरक्षित कन्वेयर रेल (250 मिमी पीसीबी चौड़ाई)
TRAY-NG250 ️ एनजी संग्रह ट्रे (प्लास्टिक या स्टील, 250 मिमी का आकार)
TRAY-OK250 ️ OK संग्रह ट्रे, NG के समान आकार
SHP-GUIDE-2L ️ दो लेन लोडिंग के लिए ट्रे गाइड फ्रेम सेट
एफटी-एम12-80ए ️ समायोज्य मशीन पैर, एम12 धागा, एंटी-व्हाइब्रेशन प्रकार
सीवीबी-6ईएसडी-डीटी प्रत्येक कन्वेयर ट्रैक के लिए 6 मिमी चौड़ाई का ईएसडी-सुरक्षित टाइमिंग बेल्ट

2विद्युत घटक

ओमरोन E3Z-D61 फोटोइलेक्ट्रिक सेंसर (एनपीएन, फैला प्रतिबिंबित)
LX19-111 ️ सीमा स्विच (ट्रे संरेखण, यांत्रिक एक्ट्यूएटर प्रकार)
TK6071i 7" वाइनव्यू टचस्क्रीन एचएमआई पैनल
दो लेन के एनजी/ओके कंट्रोल लॉजिक के लिए FX3U-24MT ∙ मित्सुबिशी पीएलसी, 24-बिंदु
STL-3C-RGY220 सिग्नल टॉवर लाइट (3 रंग, 220 वी एसी, बजने के साथ)
ईएसबी-22आर 22 मिमी आपातकालीन स्टॉप बटन, लाल, घुमा-फिर से सेट
एसएमईएमए-सीबी10-डुअल ∙ दो-चैनल एसएमईएमए संचार केबल (10-पिन)

3. वायवीय घटक (वैकल्पिक)

AIRTAC SDA16×10 ️ कॉम्पैक्ट हवा सिलेंडर, Ø16 मिमी, 10 मिमी स्ट्रोक
AIRTAC 4V210-08 ️ सोलेनोइड वाल्व, 5/2 रास्ता, 24V DC
AC2010-02 FRL इकाई (फिल्टर + नियामक + स्नेहक संयोजन)
पीयू6-बीके-ईएसडी 6 मिमी काली एंटी-स्टेटिक पीयू एयर ट्यूब

4. वैकल्पिक / रखरखाव भागों

सीवीबी-आरबी6-डुअल ️ प्रतिस्थापन 6 मिमी कन्वेयर टाइमिंग बेल्ट (दो लेन)
SNS-KIT-E3Z ️ स्पेयर सेंसर किट (ब्रेकेट के साथ Omron E3Z)
TRAY-SET-RESERVE ️ बैकअप एनजी/ओके बिन ट्रे सेट
बीसीआर-एमएनटी01 बारकोड स्कैनर के लिए माउंटिंग ब्रैकेट
एलसी-400एक्स20-ईएसडी सुरक्षा लाइट पर्दा, 400 मिमी स्पैन, ईएसडी-संरक्षित

अक्सर पूछे जाने वाले प्रश्न गाइड ️ डबल ट्रैक NGOK कलेक्टर (मॉडल XY-NG250S)

1XY-NG250S का कार्य क्या है?

XY-NG250S एक दो लेन वाली एनजी/ओके छँटाई और संग्रह मशीन है जिसका उपयोग निरीक्षण या परीक्षण उपकरण जैसे एओआई, आईसीटी या कार्यात्मक परीक्षकों के बाद किया जाता है।यह स्वचालित रूप से अलग करता है और नियंत्रण संकेतों के आधार पर एनजी (कोई अच्छा) और ओके (अच्छा) पीसीबी एकत्र करता है.

2एनजी/ओके तर्क कैसे काम करता है?

NGOK कलेक्टर अपस्ट्रीम निरीक्षण उपकरण (जैसे, AOI) से एक संकेत प्राप्त करता है। संकेत के आधार परः

ओके बोर्ड ओके संग्रह ट्रे में स्थानांतरित कर रहे हैं
एनजी बोर्डों को एनजी संग्रह ट्रे में स्थानांतरित किया जाता है
छँटाई पूरी तरह से स्वचालित है और पीएलसी में पूर्व-प्रोग्राम किए गए तर्क पर आधारित है

3इसे 'दोहरे ट्रैक' क्यों कहते हैं?

इसमें दो स्वतंत्र कन्वेयर लेन हैं, जो अनुमति देते हैंः

दो अलग-अलग पीसीबी लाइनों का एक साथ संचालन
प्रत्येक लेन में एनजी/ओके छँटाई
बढ़ी हुई थ्रूपुट और बेहतर स्थान उपयोग

4क्या यह SMEMA के साथ संगत है?

हां. XY-NG250S दो लेन के SMEMA इंटरफेस से लैस है, जो उपप्रवाह और डाउनस्ट्रीम उपकरण के साथ आसान संचार और सिंक्रनाइज़ेशन को सक्षम करता है।

5कौन से पीसीबी आकार समर्थित हैं?

पीसीबी आकारों के लिए मानक समर्थनः 50 × 50 मिमी से 250 × 330 मिमी प्रति ट्रैक
बड़े या छोटे आकार अनुकूलित किया जा सकता है

6यह किस नियंत्रण इंटरफ़ेस का उपयोग करता है?

टचस्क्रीन एचएमआई या बटन पैनल संस्करणों में उपलब्ध
विश्वसनीय छँटाई तर्क और उपयोगकर्ता के अनुकूल संचालन के लिए पीएलसी नियंत्रित
कुछ मॉडलों में स्थिति संकेतक, अलार्म और मैनुअल ओवरराइड कार्य शामिल हैं

7क्या इसके लिए हवा के दबाव की आवश्यकता है?

केवल यदि यह वायवीय टॉपर्स या पुशर से सुसज्जित हो
ऐसे मामलों में, 4~6 किलोग्राम/सेमी2 का वायु दबाव आवश्यक है।
अन्यथा, प्रणाली विद्युत रूप से काम करती है

8जब एनजी या ओके ट्रे भर जाए तो क्या होगा?

प्रणाली सिग्नल टॉवर प्रकाश के माध्यम से एक अलार्म ट्रिगर और वैकल्पिक रूप से बोर्ड इनपुट को रोक देगा
ऑपरेटरों को जारी रखने से पहले पूरी ट्रे को बदलने के लिए कहा जाएगा

9कौन सी वैकल्पिक सुविधाएँ उपलब्ध हैं?

सिग्नल टॉवर लाइट (3-रंग बज़र के साथ)
अस्वीकृति चिह्न स्टेशन (मैनुअल/स्वचालित स्टिकर या स्याही बिंदु)
ट्रैक करने के लिए बारकोड स्कैनर ब्रैकेट
कारखाने के डेटा सिस्टम के साथ एकीकरण के लिए एमईएस इंटरफ़ेस
ऑपरेटर की सुरक्षा के लिए सुरक्षा प्रकाश पर्दा

10क्या नियमित रखरखाव की आवश्यकता है?

नियमित रूप से बेल्ट, सेंसर और संग्रह डिब्बों को साफ करें
मैकेनिकल रेल और घटकों को हर महीने चिकनाई करें
सेंसर और सिग्नल वायरिंग की साप्ताहिक जांच करें
जरूरत पड़ने पर पहनी हुई बेल्ट और क्षतिग्रस्त ट्रे बदलें

11प्रसव का समय क्या है?

मानक मॉडलः 3-5 कार्य दिवस
अनुकूलित विन्यासः 7~10 कार्यदिवस
स्पेयर पार्ट्स और सामान आमतौर पर स्टॉक में होते हैं

12इस उपकरण का उपयोग किस उद्योग में किया जाता है?

एसएमटी कारखाने (एओआई/आईसीटी आउटपुट स्टेशन)
एलईडी असेंबली लाइन
ऑटोमोबाइल इलेक्ट्रॉनिक्स
उच्च मिश्रण, उच्च थ्रूपुट पीसीबी लाइन
