स्वचालित उत्पादन के लिए हाई-स्पीड पीसीबी समानांतर परिवहन मशीन (XY-465, XY-460)

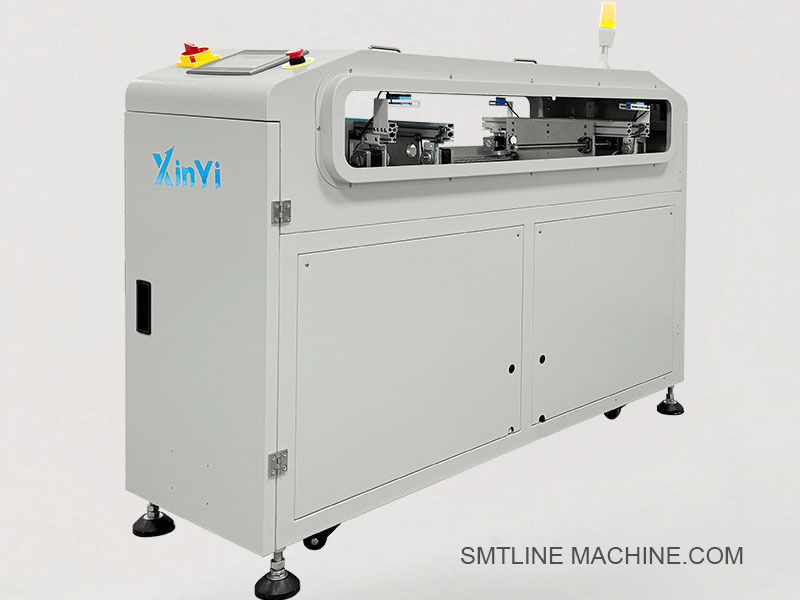

पीसीबी समानांतर परिवहन मशीन (मॉडल XY-465 XY-460)​

हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी



उत्पाद परिचय – पीसीबी समानांतर परिवहन मशीन (मॉडल XY-465 / XY-460)

पीसीबी समानांतर परिवहन मशीन, मॉडल XY-465 और XY-460, एसएमटी असेंबली लाइनों में समानांतर उत्पादन लाइनों या उपकरणों के बीच पीसीबी को पार्श्व (साइडवेज) ले जाने के लिए डिज़ाइन की गई है। यह रोटेशन के बिना बोर्डों के सुचारू और सटीक क्षैतिज हस्तांतरण को सुनिश्चित करता है, खासकर मल्टी-लाइन या डुअल-लेन कॉन्फ़िगरेशन में।

इन मशीनों का व्यापक रूप से दो लाइनों को जोड़ने, लाइन संतुलन करने, या प्रिंटर या SPI से एक माउंटर या निरीक्षण प्रणाली में बोर्डों को स्थानांतरित करने के लिए उपयोग किया जाता है, खासकर जब लेआउट बाधाएं सीधे इनलाइन ट्रांसफर को रोकती हैं।

मुख्य विशेषताएँ

उपकरण या लाइनों के बीच पीसीबी का सटीक समानांतर हस्तांतरण
सटीक स्थिति के साथ चिकनी स्लाइडिंग तंत्र
विभिन्न पीसीबी आकारों के लिए समायोज्य कन्वेयर चौड़ाई
दो-दिशात्मक (XY-465) या एक-दिशात्मक (XY-460) मॉडल में उपलब्ध
एल्यूमीनियम फ्रेम और स्टेनलेस-स्टील प्लेटफॉर्म के साथ ESD-सुरक्षित डिज़ाइन
टच पैनल या बटन ऑपरेशन, पीएलसी नियंत्रित
कॉम्पैक्ट पदचिह्न, एसएमटी उत्पादन लाइनों के साथ आसान एकीकरण
इनलाइन नियंत्रण के लिए SMEMA इंटरफ़ेस संगत

तकनीकी विशिष्टताएँ

अनुप्रयोग

समानांतर एसएमटी लाइनों के बीच पीसीबी का स्थानांतरण
एक ट्रैक से दूसरे ट्रैक में पीसीबी प्रवाह बदलना (उदाहरण के लिए, SPI से AOI)
उच्च गति वाले दो-लेन संचालन को संभालना
एलईडी, ऑटोमोटिव और बड़े पैनल पीसीबी लाइनों के लिए आदर्श

वैकल्पिक कार्य

सिग्नल टॉवर लाइट (R/Y/G)
बारकोड स्कैनर माउंट
मोटराइज्ड चौड़ाई समायोजन
बफरिंग या संरेखण मॉड्यूल
एमईएस इंटरफ़ेस एकीकरण

संबंधित सहायक उपकरण – XY-465 / XY-460 पीसीबी समानांतर परिवहन मशीन

1. यांत्रिक घटक

2. विद्युत घटक

3. वायवीय घटक (यदि स्टॉपर्स या पुशर्स के साथ कॉन्फ़िगर किया गया है)

4. रखरखाव / वैकल्पिक सहायक उपकरण

1. यांत्रिक घटक

HIWIN-MGN15H-400 – 400 मिमी लीनियर गाइड रेल
HIWIN-MGN15H-C – MGN15 लीनियर गाइड ब्लॉक (ऊपर की रेल के साथ संगत)
TBI-SFU1204-400 – बॉल स्क्रू असेंबली, 12 मिमी व्यास, 400 मिमी लंबाई
CVB-6ESD-PT – 6 मिमी चौड़ा ESD-सुरक्षित टाइमिंग बेल्ट
SHP-PLATE460 – स्टेनलेस स्टील शटल प्लेट, 460 मिमी लंबाई
FT-M12-80A – एडजस्टेबल मशीन फुट, M12 थ्रेड, 80 मिमी ऊंचाई

2. विद्युत घटक

57BYGH76 – NEMA 23 स्टेपर मोटर, 2.8A
DM542 – Leadshine स्टेपर मोटर ड्राइवर
Omron E3Z-D61 – फोटोइलेक्ट्रिक सेंसर, NPN आउटपुट, डिफ्यूज रिफ्लेक्टिव टाइप
LX19-111 – स्ट्रोक फीडबैक के लिए कॉम्पैक्ट लिमिट स्विच
Weinview TK6071i – 7-इंच एचएमआई टच स्क्रीन, RS232/RS485 इंटरफ़ेस
STL-3C-RGY220 – बजर के साथ 3-कलर सिग्नल टॉवर लाइट, 220V AC
ESB-22R – 22 मिमी इमरजेंसी स्टॉप बटन, ट्विस्ट-टू-रीसेट
SMEMA-CB10 – 10-पिन SMEMA संचार केबल

3. वायवीय घटक (वैकल्पिक)

AIRTAC SDA25×20 – कॉम्पैक्ट एयर सिलेंडर, 25 मिमी बोर, 20 मिमी स्ट्रोक
AIRTAC 4V210-08 – डबल सोलेनॉइड वाल्व, 5/2 वे, 24V DC
AC2010-02 – FRL यूनिट (फ़िल्टर, रेगुलेटर, लुब्रिकेटर कॉम्बो)
PU6-BK-ESD – 6 मिमी ब्लैक ESD-सुरक्षित एयर टयूबिंग

4. रखरखाव और वैकल्पिक सहायक उपकरण

VG32-LUBE – बॉल स्क्रू और लीनियर रेल के लिए स्नेहन तेल
CVB-RB6-DUAL – स्पेयर ESD-सुरक्षित टाइमिंग बेल्ट, 6 मिमी चौड़ा
SNS-KIT-E3Z – स्पेयर सेंसर किट (E3Z + ब्रैकेट)
BCR-MNT01 – बारकोड स्कैनर माउंटिंग ब्रैकेट
LC-400X20-ESD – सुरक्षा लाइट कर्टेन, 400 मिमी चौड़ाई, ESD-सुरक्षित

अक्सर पूछे जाने वाले प्रश्न गाइड – पीसीबी समानांतर परिवहन मशीन (मॉडल XY-465 / XY-460)

1. पीसीबी समानांतर परिवहन मशीन का उपयोग किस लिए किया जाता है?

समानांतर परिवहन मशीन को आसन्न एसएमटी उत्पादन लाइनों या उपकरणों के बीच पीसीबी को साइडवेज (पार्श्व रूप से) ले जाने के लिए डिज़ाइन किया गया है। यह मल्टी-लाइन सेटअप में गैर-घूर्णन, क्षैतिज हस्तांतरण को सक्षम करता है, जो बोर्ड हैंडलिंग को सुचारू और कुशल बनाता है।

2. XY-465 और XY-460 में क्या अंतर है?

XY-465: द्विदिश (बाएं-दाएं) हस्तांतरण का समर्थन करता है, जिससे पीसीबी दोनों दिशाओं में शटल कर सकते हैं।
XY-460: एकदिश हस्तांतरण का समर्थन करता है, आमतौर पर केवल एक तरफ से (बाएं → दाएं या दाएं → बाएं)।

3. विशिष्ट अनुप्रयोग क्या हैं?

समानांतर एसएमटी लाइनों के बीच पीसीबी का स्थानांतरण
जब इनलाइन ट्रांसफर संभव न हो तो पीसीबी प्रवाह दिशा बदलना
SPI, AOI और पिक-एंड-प्लेस सिस्टम जैसे मशीनों को जोड़ना
दो-लेन या उच्च-मिश्रण उत्पादन लाइनों को संतुलित करना

4. किन पीसीबी आकारों का समर्थन किया जाता है?

मानक पीसीबी रेंज: 50 × 50 मिमी से 460 × 250 मिमी
अनुरोध पर कस्टम आयाम उपलब्ध हैं
चौड़ाई समायोजन मॉडल के आधार पर मैनुअल या मोटराइज्ड हो सकता है

5. क्या SMEMA संचार समर्थित है?

हाँ। XY-465 और XY-460 दोनों ही अपस्ट्रीम और डाउनस्ट्रीम उपकरणों के साथ आसान इनलाइन एकीकरण के लिए SMEMA-संगत इंटरफेस से लैस हैं।

6. हस्तांतरण कैसे किया जाता है?

शटल तंत्र बोर्ड को घुमाए बिना सटीक पार्श्व स्थिति के लिए स्टेपर मोटर या सर्वो मोटर द्वारा संचालित लीनियर गाइड रेल और बॉल स्क्रू का उपयोग करता है।

7. कौन से नियंत्रण विकल्प उपलब्ध हैं?

टचस्क्रीन एचएमआई या बटन कंट्रोल पैनल
सटीक स्वचालन के लिए पीएलसी द्वारा नियंत्रित
प्रोग्रामेबल मूवमेंट सीक्वेंस और ट्रांसफर लॉजिक का समर्थन करता है

8. क्या वायु दाब की आवश्यकता है?

केवल तभी जब वैकल्पिक वायवीय स्टॉपर या पुशर्स स्थापित हों। उस स्थिति में, 4–6 kg/cm² की वायु आपूर्ति की आवश्यकता होती है। मानक शटल ऑपरेशन इलेक्ट्रिक है।

9. मशीन की ऊंचाई और गति क्या है?

ऊंचाई: 900 ± 20 मिमी (समायोज्य पैर शामिल)
विशिष्ट चक्र समय: 5–8 सेकंड प्रति ट्रांसफर, पीसीबी आकार और कॉन्फ़िगरेशन के आधार पर

10. कौन सी वैकल्पिक सुविधाएँ उपलब्ध हैं?

सिग्नल टॉवर लाइट (बजर के साथ R/G/Y)
बारकोड स्कैनर माउंटिंग ब्रैकेट
सुरक्षा लाइट कर्टेन
मोटराइज्ड चौड़ाई समायोजन
एमईएस सिस्टम इंटरफ़ेस

11. क्या रखरखाव की आवश्यकता है?

रेलों और बेल्ट की नियमित सफाई
बॉल स्क्रू और गाइड का स्नेहन (उदाहरण के लिए, VG32 तेल के साथ)
सेंसर, मोटर और वायरिंग का निरीक्षण
बेल्ट, सेंसर या सिलेंडर के लिए स्पेयर पार्ट रिप्लेसमेंट

12. डिलीवरी का समय क्या है?

मानक मॉडल: 3–5 कार्य दिवस
कस्टम कॉन्फ़िगरेशन: 7–10 कार्य दिवस
स्टॉक के आधार पर तत्काल आदेश समर्थित
