उच्च-दक्षता डॉकिंग स्टेशन डुअल ट्रैक पीसीबी कन्वेयर निर्बाध बोर्ड ट्रांसफर के लिए

डॉकिंग स्टेशन डुअल ट्रैक पीसीबी कन्वेयर​

हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी

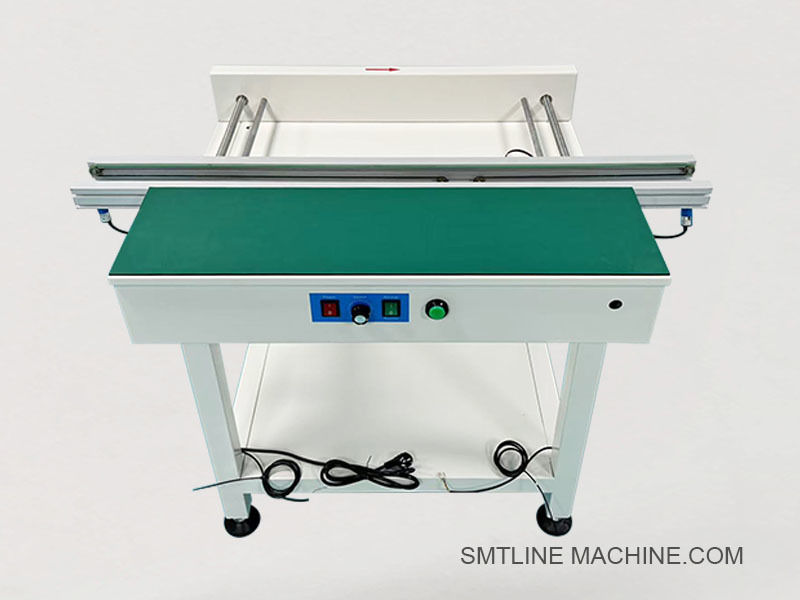

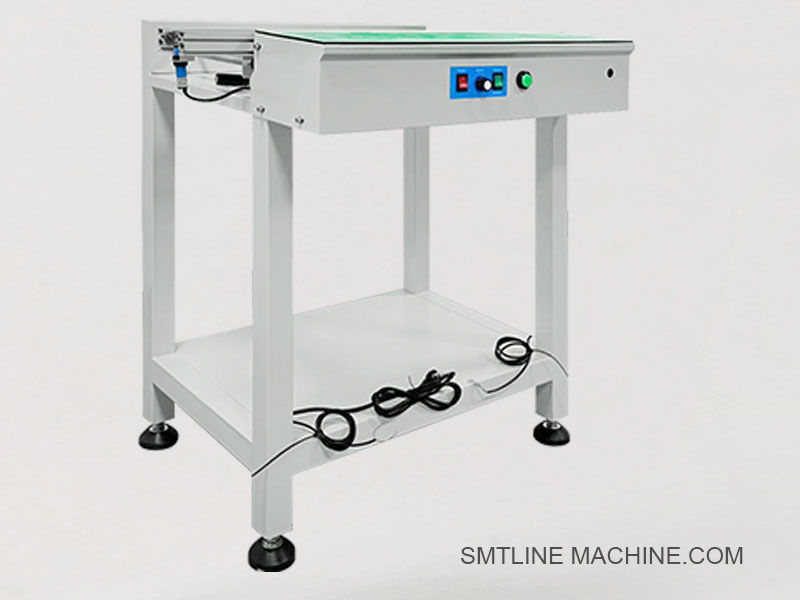

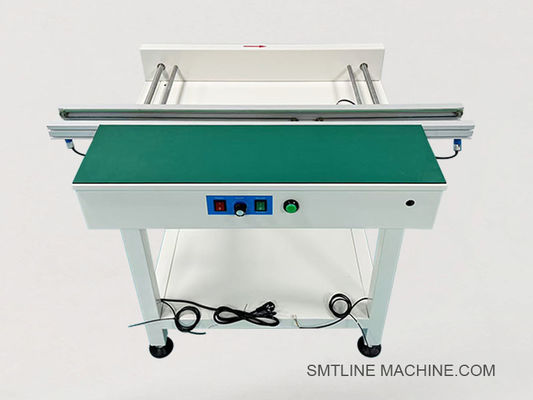

उत्पाद परिचय – डॉकिंग स्टेशन डुअल ट्रैक पीसीबी कन्वेयर

डॉकिंग स्टेशन डुअल ट्रैक पीसीबी कन्वेयर एक उच्च-दक्षता वाला इनलाइन एसएमटी परिवहन मॉड्यूल है जिसे अपस्ट्रीम और डाउनस्ट्रीम उपकरणों के बीच पीसीबी को बफर, स्थानांतरित या इंटरफेस करने के लिए डिज़ाइन किया गया है। एक डुअल-ट्रैक सिस्टम की विशेषता वाला, यह कन्वेयर दो स्वतंत्र पीसीबी लेन को एक साथ संचालित करने की अनुमति देता है, जो डुअल-लेन एसएमटी उत्पादन लाइनों के लिए थ्रूपुट को अनुकूलित करता है।

मुख्य विशेषताएँ

डुअल-लेन (डुअल-ट्रैक) डिज़ाइन: दो पीसीबी के एक साथ स्थानांतरण की अनुमति देता है, डुअल-लेन लाइनों में उत्पादकता को दोगुना करता है।
सटीक एज-क्लैंप कन्वेयर रेल: बोर्ड के आकार की एक विस्तृत श्रृंखला में फिट होने के लिए समायोज्य चौड़ाई।
SMEMA-संगत: अपस्ट्रीम/डाउनस्ट्रीम मशीनों के साथ आसानी से एकीकृत होता है।
अंतर्निहित डॉकिंग बफर: यदि अगली मशीन व्यस्त है तो अस्थायी रूप से पीसीबी को रखता है।
मॉड्यूलर एल्यूमीनियम फ्रेम: मजबूत, एंटी-स्टैटिक और बनाए रखने में आसान।
उपयोगकर्ता के अनुकूल नियंत्रण: एलईडी इंडिकेटर के साथ टच स्क्रीन या बटन-पैनल इंटरफेस।
वैकल्पिक मोड: लाइन कॉन्फ़िगरेशन के आधार पर पास-थ्रू, स्टॉप, संचय, या बाईपास उपलब्ध है।

तकनीकी विशिष्टताएँ

वैकल्पिक विशेषताएँ

पास-थ्रू या संचय मोड
सेंसर-नियंत्रित स्टार्ट/स्टॉप
अलार्म संकेत के लिए लाइट टॉवर या बजर
बारकोड स्कैनर माउंट
मोटर चालित चौड़ाई समायोजन
बफरिंग टाइमर / बाईपास मोड

अनुप्रयोग

एसएमटी लाइन संतुलन और बफरिंग
डुअल-लेन एसएमटी उत्पादन लाइन समर्थन
पिक-एंड-प्लेस मशीनों, रिफ्लो ओवन और एओआई के बीच डॉकिंग

संबंधित सहायक उपकरण – डॉकिंग स्टेशन डुअल ट्रैक पीसीबी कन्वेयर

1. यांत्रिक सहायक उपकरण

2. विद्युत घटक

3. नियंत्रण और तर्क घटक

4. वैकल्पिक वायवीय घटक

5. रखरखाव और उन्नयन विकल्प

संबंधित भाग संख्या – डॉकिंग स्टेशन डुअल ट्रैक पीसीबी कन्वेयर

1. यांत्रिक घटक

2. विद्युत घटक

3. नियंत्रण और तर्क भाग

4. वायवीय सहायक उपकरण (यदि शामिल है)

5. वैकल्पिक / रखरखाव भाग

अक्सर पूछे जाने वाले प्रश्न गाइड – डॉकिंग स्टेशन डुअल ट्रैक पीसीबी कन्वेयर

1. डुअल ट्रैक डॉकिंग स्टेशन पीसीबी कन्वेयर क्या है?

यह एक इनलाइन एसएमटी कन्वेयर सिस्टम है जिसे दो स्वतंत्र ट्रैक के साथ मशीनों के बीच पीसीबी को स्थानांतरित करने, बफर करने या डॉक करने के लिए डिज़ाइन किया गया है जैसे स्क्रीन प्रिंटर, माउंटर, एओआई, या डुअल-लेन उत्पादन लाइनों में ओवन।

2. डुअल-ट्रैक डिज़ाइन के क्या लाभ हैं?

एक कॉम्पैक्ट पदचिह्न में थ्रूपुट को दोगुना करता है
विभिन्न या समान पीसीबी के समानांतर उत्पादन का समर्थन करता है
बाएं/दाएं ट्रैक को स्वतंत्र रूप से प्रबंधित करके लाइन प्रतीक्षा समय को कम करता है
एलईडी, टीवी मेनबोर्ड और हाई-मिक्स एसएमटी लाइनों के लिए आदर्श

3. डॉकिंग स्टेशन क्या कार्य प्रदान करता है?

एक मशीन से दूसरी मशीन में पीसीबी का स्थानांतरण करता है
यदि अगला स्टेशन व्यस्त है तो पीसीबी को बफर करता है
मशीनों के बीच समय का मिलान करता है
वैकल्पिक बाईपास, पास-थ्रू, या संचय मोड

4. किन पीसीबी आकारों का समर्थन किया जाता है?

विशिष्ट सीमा: 50 × 50 मिमी से 460 × 250 मिमी प्रति ट्रैक
कन्वेयर चौड़ाई मैन्युअल या मोटर-समायोज्य है
अनुरोध पर कस्टम आकार उपलब्ध हैं

5. कन्वेयर की ऊंचाई और दिशा क्या है?

मानक ऊंचाई: 900 ± 20 मिमी
परिवहन दिशा: बाएं से दाएं या दाएं से बाएं (अनुकूलन योग्य)

6. क्या एसएमईएमए संचार समर्थित है?

हाँ। कन्वेयर दोनों लेन के लिए पूरी तरह से एसएमईएमए-संगत है, जो अपस्ट्रीम/डाउनस्ट्रीम एसएमटी उपकरणों के साथ निर्बाध संचार की अनुमति देता है।

7. किस प्रकार का नियंत्रण उपलब्ध है?

टचस्क्रीन एचएमआई या बटन कंट्रोल पैनल
विश्वसनीय प्रदर्शन के लिए पीएलसी-आधारित स्वचालन
सेंसर-आधारित ऑटो स्टार्ट/स्टॉप और लेन-विशिष्ट नियंत्रण का समर्थन करता है

8. क्या वायवीय स्टॉपर शामिल हैं?

वायवीय स्टॉपर वैकल्पिक हैं, लेकिन आमतौर पर बोर्ड की स्थिति और बफरिंग को नियंत्रित करने के लिए शामिल हैं। उपयोग किए जाने पर 4–6 kg/cm² वायु दाब की आवश्यकता होती है।

9. सामान्य स्पेयर या वैकल्पिक भाग क्या हैं?

कन्वेयर बेल्ट (ईएसडी-सुरक्षित टाइमिंग बेल्ट)
फोटोइलेक्ट्रिक सेंसर (ओमरोन ई3जेड/ई3एफ श्रृंखला)
पुश सिलेंडर (स्टॉपर फ़ंक्शन के लिए)
सिग्नल टॉवर लाइट
बारकोड स्कैनर ब्रैकेट
एसएमईएमए केबल

10. क्या रखरखाव की आवश्यकता है?

दैनिक: बेल्ट साफ करें और सेंसर की जांच करें
साप्ताहिक: रेल चौड़ाई तंत्र और मोटर ड्राइव का निरीक्षण करें
मासिक: रेल को चिकनाई दें और वायरिंग/वायवीयता का निरीक्षण करें
आवश्यकतानुसार पहने हुए बेल्ट या सेंसर को बदलें

11. क्या इसे अनुकूलित किया जा सकता है?

हाँ! हम अनुकूलन प्रदान करते हैं जैसे:

कन्वेयर चौड़ाई या ऊंचाई
अतिरिक्त सेंसर
मोटर चालित चौड़ाई समायोजन
मल्टी-मोड लॉजिक (पास-थ्रू, संचय, अस्वीकार बाईपास)
बारकोड स्कैनर एकीकरण
एमईएस-रेडी इंटरफेस

12. डिलीवरी का लीड टाइम क्या है?

मानक कॉन्फ़िगरेशन: 3–5 कार्य दिवस
अनुकूलित मॉडल: 7–10 कार्य दिवस
हम स्टॉक में भागों के साथ तत्काल डिलीवरी का समर्थन करते हैं
