कुशल एसएमटी लाइन स्वचालन और बोर्ड हैंडलिंग के लिए एल-प्रकार पीसीबी डाउनलोडर

एल प्रकार के पीसीबी डाउनलोडर​

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

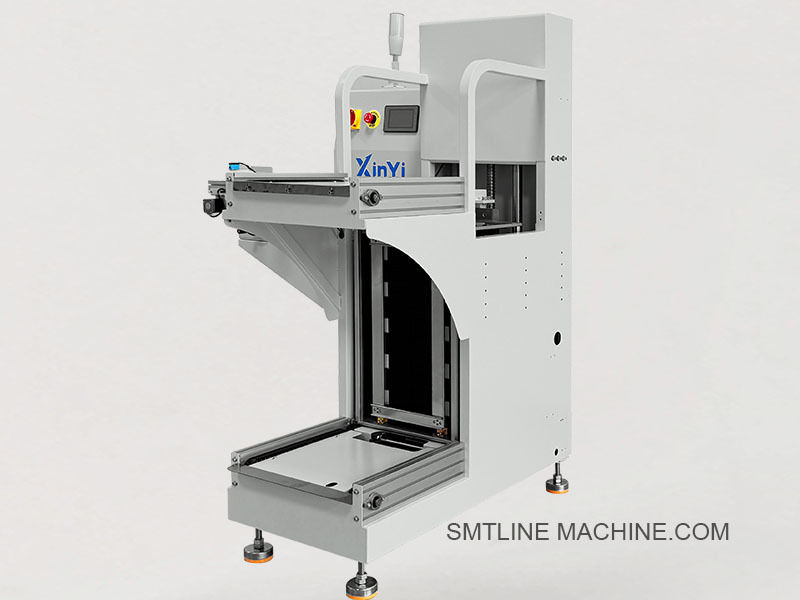

उत्पाद का परिचय L प्रकार का पीसीबी डाउनलोडर (अनलोडर)

एल-टाइप पीसीबी डाउनलोडर, जिसे एल-टाइप पीसीबी अनलोडर के रूप में भी जाना जाता है, का उपयोग एसएमटी उत्पादन लाइन के अंत में स्वचालित रूप से तैयार पीसीबी को भंडारण पत्रिकाओं में उतारने के लिए किया जाता है।इसकी एल आकार की संरचना पत्रिका रैक को कन्वेयर के लंबवत स्थान पर रखती है, फर्श की जगह बचाने और कॉम्पैक्ट वातावरण में मैगज़ीन हैंडलिंग को आसान बनाने की अनुमति देता है।

प्रमुख विशेषताएं

एल-आकार का पत्रिका अभिविन्यासः 90 डिग्री के कोण पर पत्रिकाओं को कन्वेयर के लिए रखकर फर्श के लेआउट को अनुकूलित करता है।
पूरी तरह से स्वचालित अनलोडिंगः एक पुश-आर्म और लिफ्ट सिस्टम का उपयोग करके कन्वेयर से पीसीबी को मैगज़ीन स्लॉट में स्थानांतरित करता है।
टच स्क्रीन ऑपरेशनः ऑपरेटिंग मोड, लिफ्ट कंट्रोल और डायग्नोस्टिक्स सेट करने के लिए सहज ज्ञान युक्त एचएमआई।
प्रोग्राम करने योग्य स्लॉट नियंत्रणः खाली स्लॉट स्किप, समायोज्य अनलोडिंग पिच और पूर्ण पत्रिका का पता लगाने का समर्थन करता है।
एसएमईएमए संगतः एओआई, रिफ्लो या निरीक्षण उपकरण के साथ इनलाइन संचार को सक्षम करता है।
सुरक्षित और स्थिर डिजाइनः ईएसडी-सुरक्षित निर्माण के साथ एल्यूमीनियम फ्रेम, आपातकालीन स्टॉप बटन और सुरक्षात्मक कवर।

तकनीकी विनिर्देश

आवेदन

एसएमटी/ईएमएस उत्पादन लाइनों में लाइन के अंत में पीसीबी को उतारना
आम तौर पर पुनः प्रवाह भट्टियों, एओआई, कार्यात्मक परीक्षकों के बाद इस्तेमाल किया
कठोर, अर्ध-लचीला या एलईडी पीसीबी के लिए उपयुक्त

संबंधित सहायक उपकरण L-प्रकार पीसीबी डाउनलोडर/अनलोडर

1. पत्रिका और हैंडलिंग सामान

2मैकेनिकल घटक

3विद्युत और नियंत्रण घटक

4. न्युमेटिक सहायक उपकरण

5रखरखाव उपकरण और सुरक्षा सहायक उपकरण

6. वैकल्पिक उन्नयन

संबंधित भाग संख्याएँ ️ एल-प्रकार पीसीबी डाउनलोडर/अनलोडर

1. पत्रिका और हैंडलिंग पार्ट्स

2मैकेनिकल घटक

3विद्युत और नियंत्रण घटक

4. न्युमेटिक सहायक उपकरण

5रखरखाव और वैकल्पिक घटक

अक्सर पूछे जाने वाले प्रश्न गाइड L-प्रकार पीसीबी डाउनलोडर / अनलोडर

1एल प्रकार के पीसीबी डाउनलोडर का प्रयोग किसके लिए किया जाता है?

एल प्रकार के पीसीबी डाउनलोडर (जिसे पीसीबी अनलोडर भी कहा जाता है) का उपयोग एसएमटी उत्पादन लाइन के अंत में स्वचालित रूप से कन्वेयर से तैयार पीसीबी को भंडारण पत्रिकाओं में प्राप्त करने और उतारने के लिए किया जाता है।यह सुरक्षित सुनिश्चित करता है, तैयार बोर्डों का कुशलता से प्रबंधन।

2इसे L-type क्यों कहा जाता है?

चूंकि पत्रिका रैक को पीसीबी कन्वेयर दिशा के लिए 90 डिग्री के कोण (ऊपर लंबवत) पर रखा गया है, जिससे एल-आकार का आकार बनता है। यह लेआउट फर्श की जगह को बचाता है और ऑपरेटरों के लिए बेहतर पहुंच की अनुमति देता है।

3यह किस प्रकार के पीसीबी को उतार सकता है?

मानक कठोर पीसीबी
एलईडी लाइट बोर्ड
एल्यूमीनियम या ग्लास फाइबर (FR4) बोर्ड
पीसीबी आकार आमतौर पर 50 × 50 मिमी से 330 × 250 मिमी तक (अनुकूलित)

4संगत पत्रिका के आकार क्या हैं?

355 × 320 × 563 मिमी (मानक)
390 × 320 × 570 मिमी (वैकल्पिक)
अनुरोध पर अनुकूलित पत्रिका आकार समर्थित हैं

5इसकी मुख्य विशेषताएं क्या हैं?

कॉम्पैक्ट लाइन लेआउट के लिए एल-आकार पत्रिका प्लेसमेंट
पूरी तरह से स्वचालित पीसीबी लोड करना
टच स्क्रीन + पीएलसी नियंत्रण प्रणाली
प्रोग्राम करने योग्य स्लॉट पिच और स्किप-खाली फ़ंक्शन
SMEMA इंटरफेस संगत
सुरक्षा इंटरलॉक और आपातकालीन स्टॉप बटन
अस्थिरता विरोधी सतह के साथ एल्यूमीनियम फ्रेम

6पीसीबी प्रति चक्र समय क्या है?

बोर्ड के आकार और धक्का की गति के आधार पर प्रति बोर्ड लगभग 6 से 10 सेकंड

7इसमें कौन से सुरक्षा कार्य शामिल हैं?

आपातकालीन स्टॉप स्विच
चलती भागों पर संलग्न कवर
त्रुटि अलार्म और बजने वाला
वैकल्पिकः सुरक्षा प्रकाश पर्दा (ऑपरेटर की सुरक्षा के लिए)

8मुख्य प्रतिस्थापन योग्य भाग क्या हैं?

धक्का बांह संयोजन
लिफ्ट मोटर या सिलेंडर
सेंसर (फोटोइलेक्ट्रिक या स्लॉट डिटेक्शन)
टच स्क्रीन पैनल
सोलेनोइड वाल्व और वायवीय ट्यूबिंग
मैगज़ीन क्लैंप और गाइड रेल

9किस प्रकार के रखरखाव की आवश्यकता है?

दैनिक: कन्वेयर साफ करें, ढीले भागों की जाँच करें
साप्ताहिक: सेंसर और धक्का तंत्र का निरीक्षण करें
मासिक: स्नेहक लिफ्ट गाइड और वायु दबाव प्रणाली की जाँच करें
जरूरत पड़ने पर: पहने हुए भागों (बेल्ट, सिलेंडर, फ्यूज) को बदलें

10क्या इसे एमईएस या बारकोड सिस्टम के साथ एकीकृत किया जा सकता है?

हाँ. कई मॉडल निम्न के साथ एकीकरण का समर्थन करते हैंः

एमईएस डेटा संग्रह
इनलाइन बारकोड स्कैनर
ट्रेस करने की प्रणाली

11क्या अनुकूलन उपलब्ध है?

हाँ. आप अनुरोध कर सकते हैं:

मैगज़ीन आकार में परिवर्तन
कन्वेयर चौड़ाई अनुकूलन
अतिरिक्त I/O पोर्ट या नेटवर्क मॉड्यूल
बाह्य सिग्नल टॉवर या बज़र
