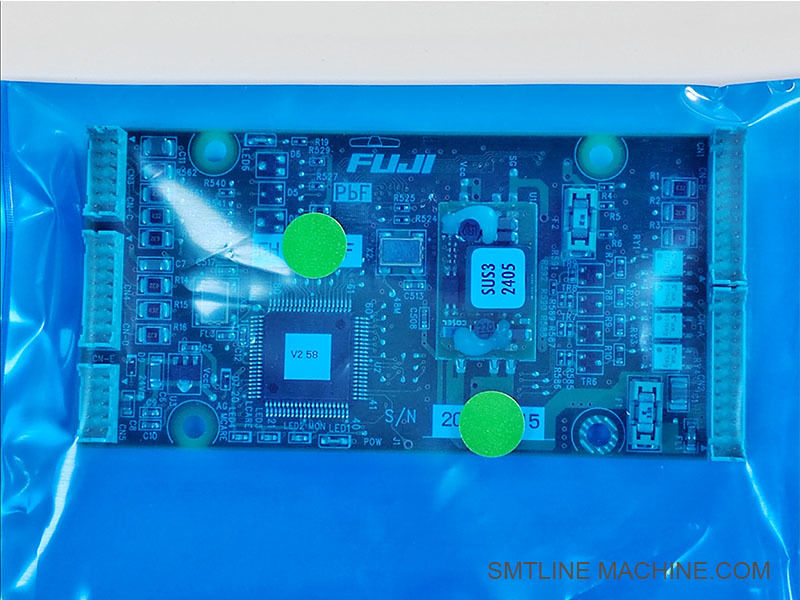

FUJI2AGKHC000107 NXT H01 H08 H12S वर्किंग हेड मेनबोर्ड
हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी
उत्पाद अवलोकन
पार्ट नंबर: 2AGKHC000107
संगत हेड: H01, H08, H12S
कार्य: FUJI NXT श्रृंखला वर्किंग हेड के लिए मुख्य नियंत्रण बोर्ड
मॉडल: FH1220BF
पार्ट नंबर: XK0480
निर्माता: FUJI
स्थिति: मूल नया
लीड टाइम: 1–3 दिन
वारंटी: 3 महीने
आपूर्तिकर्ता: KingFei SMT Tech
मुख्य विशेषताएं और कार्य
केंद्रीय नियंत्रण: वर्किंग हेड के संचालन का प्रबंधन करता है, जिसमें नोजल पोजीशनिंग, सक्शन नियंत्रण और घटक प्लेसमेंट शामिल हैं।
उच्च संगतता: H01, H08 और H12S हेड के साथ उपयोग के लिए डिज़ाइन किया गया है, जो निर्बाध एकीकरण और प्रदर्शन सुनिश्चित करता है।
प्लग-एंड-प्ले: मूल डेटा के साथ आता है, जिसके लिए किसी सेटअप की आवश्यकता नहीं होती है—बस इंस्टॉल करें और संचालित करें।
टिकाऊ निर्माण: उच्च गति वाले एसएमटी उत्पादन वातावरण की मांगों का सामना करने के लिए बनाया गया है।
आसान रखरखाव: रखरखाव या उन्नयन के दौरान सीधा प्रतिस्थापन की सुविधा प्रदान करता है।
विशेष विवरण और विवरण
विशेष विवरण | विवरण |
पार्ट नंबर | 2AGKHC000107 |
संगत हेड | H01, H08, H12S |
मॉडल | FH1220B*F |
निर्माता पार्ट नंबर | XK0480 |
स्थिति | मूल नया |
लीड टाइम | 1–3 दिन |
वारंटी | 3 महीने |
आपूर्तिकर्ता | KingFei SMT Tech |
अनुप्रयोग और प्रतिस्थापन
उपयोग: FUJI NXT श्रृंखला मशीनों में H01, H08 और H12S वर्किंग हेड के कार्यों को नियंत्रित करने के लिए आवश्यक है।
प्रतिस्थापन ट्रिगर:
लगातार त्रुटि संदेश या सिस्टम खराबी।
बोर्ड को शारीरिक क्षति।
अन्य मशीन घटकों के साथ संवाद करने में असमर्थता।
स्थापना टिप: मुख्य बोर्ड को बदलने से पहले यह सुनिश्चित करें कि मशीन बंद है और ठीक से ग्राउंडेड है ताकि स्थैतिक निर्वहन या विद्युत क्षति को रोका जा सके।
सारांश
2AGKHC000107 मेनबोर्ड FUJI NXT H01, H08 और H12S वर्किंग हेड के संचालन के लिए एक महत्वपूर्ण घटक है। इसकी उच्च संगतता, स्थायित्व और स्थापना में आसानी इसे उच्च गति वाले एसएमटी उत्पादन लाइनों में इष्टतम प्रदर्शन बनाए रखने के लिए एक आवश्यक हिस्सा बनाती है।
FUJI 2AGKHC000107 (H01/H08/H12S मेनबोर्ड) के लिए संबंधित सहायक उपकरण
पार्ट नंबर | सहायक उपकरण का नाम | विवरण / कार्य |
AA06XXX | सक्शन नोजल | H01, H08 और H12S वर्किंग हेड के लिए संगत नोजल |
2AGTHA005807 | मैकेनिकल वाल्व | नोजल सक्रियण के लिए वायु दाब को नियंत्रित करता है |
2AGTHA009100 | नोजल शाफ्ट | संबंधित हेड के लिए सक्शन नोजल शाफ्ट |
PM09NR4 | R-अक्ष मोटर | वर्किंग हेड के घूर्णी अक्ष को नियंत्रित करने वाली मोटर |
2EGTHA000202 | फैन फिल्टर / डस्ट फिल्टर | धूल के प्रवेश को रोकता है जो मेनबोर्ड और कैमरे की रक्षा करता है |
IPS कैमरा मेनबोर्ड | विज़न सिस्टम घटक | घटक संरेखण के लिए मेनबोर्ड के साथ समन्वय में काम करता है |
कैलिब्रेशन टूल | संरेखण और कैलिब्रेशन जिग्स | रखरखाव और सटीकता कैलिब्रेशन के लिए उपयोग किया जाता है |
वर्किंग हेड होल्डर | माउंटिंग और फिक्सिंग फिक्स्चर | रखरखाव या प्रतिस्थापन के दौरान उपयोग किया जाता है |
टिप्पणियाँ:
ये सहायक उपकरण H01, H08 और H12S हेड की पूरी कार्यक्षमता को बनाए रखने के लिए 2AGKHC000107 मेनबोर्ड के साथ मिलकर काम करते हैं।
वाल्व, फिल्टर और मोटरों का नियमित रखरखाव स्थिर संचालन के लिए आवश्यक है।
प्रमुख प्रतिस्थापन के बाद, प्लेसमेंट सटीकता सुनिश्चित करने के लिए पुन: कैलिब्रेशन की सिफारिश की जाती है।
2AGKHC000107 (H01/H08/H12S मेनबोर्ड) के लिए संबंधित पार्ट नंबर
पार्ट नंबर | विवरण | टिप्पणियाँ |
2AGKHC000107 | H01, H08 और H12S हेड के लिए मेनबोर्ड | प्राथमिक नियंत्रण बोर्ड |
AA06XXX | सक्शन नोजल | इन हेड के लिए विभिन्न संगत नोजल |
2AGTHA005807 | मैकेनिकल वाल्व | नोजल वायु प्रवाह को नियंत्रित करता है |
2AGTHA009100 | नोजल शाफ्ट | नोजल के लिए शाफ्ट असेंबली |
PM09NR4 | R-अक्ष मोटर | घूर्णी गति के लिए मोटर |
2EGTHA000202 | फैन फिल्टर / डस्ट फिल्टर | मेनबोर्ड और कैमरे के लिए धूल सुरक्षा |
IPS कैमरा मेनबोर्ड (2AGKHA012000) | विज़न सिस्टम बोर्ड | घटक संरेखण के लिए मेनबोर्ड के साथ काम करता है |
कैलिब्रेशन टैबलेट (GGAJ0403 / 3216) | कैमरा कैलिब्रेशन के लिए उपयोग किया जाता है | विज़न कैलिब्रेशन के लिए आवश्यक |
अक्सर पूछे जाने वाले प्रश्न गाइड
उत्पाद का नाम: वर्किंग हेड मेनबोर्ड
पार्ट नंबर: 2AGKHC000107
लागू मॉडल: FUJI NXT H01, H08, H12S वर्किंग हेड
1. 2AGKHC000107 मेनबोर्ड का कार्य क्या है?
यह मेनबोर्ड वर्किंग हेड की केंद्रीय नियंत्रण इकाई है, जो नोजल पोजीशनिंग, सक्शन नियंत्रण, मशीन सिस्टम के साथ संचार का प्रबंधन करता है, और विज़न और मैकेनिकल ऑपरेशन का समन्वय करता है।
2. कौन से वर्किंग हेड इस मेनबोर्ड के साथ संगत हैं?
यह FUJI NXT H01, H08 और H12S वर्किंग हेड के साथ संगत है।
3. इस मेनबोर्ड को कब बदला जाना चाहिए?
मेनबोर्ड को बदलें यदि:
वर्किंग हेड लगातार त्रुटियों या खराबी का अनुभव करता है।
हेड और मशीन के बीच संचार संबंधी समस्याएँ आती हैं।
शारीरिक क्षति या घटक विफलता दिखाई देती है।
समस्या निवारण के बाद बार-बार कैलिब्रेशन विफल हो जाते हैं।
4. मेनबोर्ड को कैसे स्थापित या बदला जाए?
प्रतिस्थापन से पहले मशीन को पूरी तरह से बंद कर दें।
उचित एंटी-स्टैटिक सावधानियों का प्रयोग करें।
सभी केबलों को सावधानीपूर्वक डिस्कनेक्ट और पुनः कनेक्ट करें।
स्थापना के बाद, मशीन दिशानिर्देशों के अनुसार कैलिब्रेशन और स्व-परीक्षण चलाएँ।
5. क्या प्रतिस्थापन के दौरान जांच करने के लिए संबंधित भाग हैं?
हाँ, निरीक्षण करें और यदि आवश्यक हो तो बदलें:
नोजल शाफ्ट और नोजल।
मैकेनिकल वाल्व।
R-अक्ष मोटर और बेयरिंग।
कैमरा और विज़न सिस्टम घटक।
6. सारांश
2AGKHC000107 मेनबोर्ड FUJI NXT H01, H08 और H12S हेड के स्थिर और सटीक संचालन के लिए आवश्यक है। उचित हैंडलिंग, स्थापना और रखरखाव डाउनटाइम से बचने और उत्पाद की गुणवत्ता सुनिश्चित करने की कुंजी हैं।
