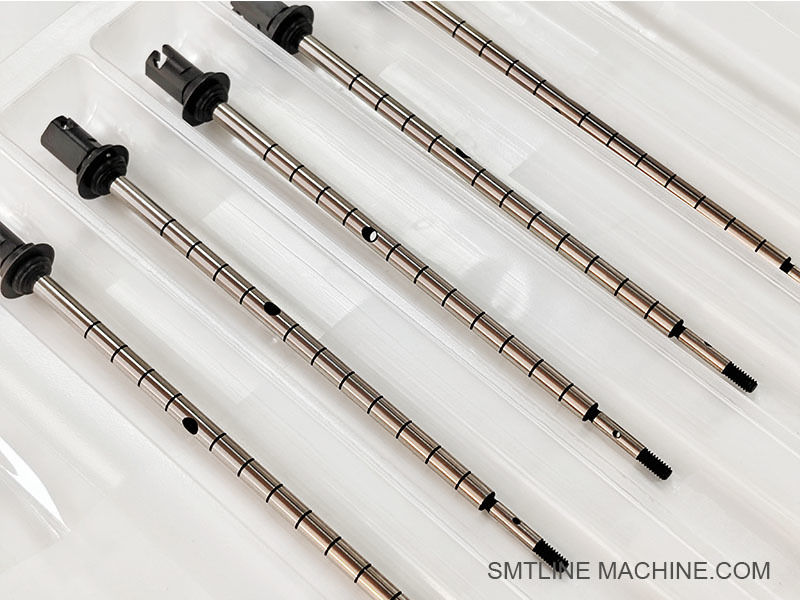

उच्च-सटीक FUJI DX हेड R12 सक्शन नोजल रॉड 2AGKHL029200 प्लेसमेंट के लिए

FUJI2AGKHL029200 DX सिर R12 सक्शन नोजल रॉड

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

उत्पाद अवलोकन

भाग संख्याः 2AGKHL029200
नामः आर 12 नोजल शाफ्ट / सक्शन नोजल रॉड
मशीन संगतताः FUJI NXT DynaHead (DX), विशेष रूप से R12 उपकरण (12 नोजल सेटअप)
कार्य: कोर यांत्रिक शाफ्ट जो DX सिरों में घटक पिकअप के लिए सक्शन नोजल असेंबली को पकड़ता है और स्थिति देता है।

प्रमुख विशेषताएं और कार्य

नोजल की विश्वसनीय स्थितिः उच्च गति वाली पिक-एंड-प्लेस रूटीन के दौरान सक्शन नोजल को सटीक रूप से संरेखित करता है।
टिकाऊ डिजाइनः स्वचालित प्लेसमेंट कार्यों में धीरज और सटीकता के लिए फिजी के OEM गुणवत्ता मानकों के अनुसार निर्मित।
डीएक्स हेड टूल्स के साथ संगत: विशेष रूप से आर 12 विन्यास के लिए (0402 5 × 5 मिमी चिप घटकों तक के हैंडलिंग) ।

विनिर्देश और विवरण

आवेदन और प्रतिस्थापन

उपयोगः घटक पिकअप के दौरान R12 डायनाहेड (DX) में सक्शन नोजल को पकड़ने और चालू करने के लिए महत्वपूर्ण।

प्रतिस्थापन ट्रिगरः

नोजल का अत्यधिक झूलना या गलत संरेखण
पिक की सटीकता को प्रभावित करने वाला क्षतिग्रस्त या पहना हुआ शाफ्ट
शारीरिक टक्कर या पहनने के कारण संरेखण त्रुटियां

रखरखाव टिप: नोजल के साथ शाफ्ट को बदलें और प्लेसमेंट त्रुटियों से बचने के लिए डीएक्स हेड के कैलिब्रेशन की जांच करें।

सारांश

2AGKHL029200 एक मूल FUJI नोजल शाफ्ट है जो NXT DynaHead (DX प्रणाली) में R12 उपकरण के लिए बनाया गया है। यह उच्च परिशुद्धता, बहु-नोजल घटक पिकअप में महत्वपूर्ण भूमिका निभाता है।स्थायित्व और त्वरित प्रतिस्थापन के लिए डिज़ाइन किया गया, यह जटिल एसएमटी उत्पादन सेटिंग्स में प्लेसमेंट गुणवत्ता बनाए रखने के लिए आवश्यक है।

FUJI 2AGKHL029200 (R12 नोजल शाफ्ट, DX हेड) के लिए संबंधित सामान

नोट्स:

नोजल शाफ्ट (2AGKHL029200) सटीक घटक पिकअप सुनिश्चित करने के लिए विशिष्ट नोजल, वाल्व इकाइयों और मोटर इकाइयों के साथ मिलकर काम करता है।
प्रदर्शन बनाए रखने के लिए वाल्व और फिल्टरों को नियमित रूप से बदलने की सिफारिश की जाती है।
शाफ्ट या नोजल के प्रतिस्थापन के बाद कैलिब्रेशन पिक-एंड-प्लेस सटीकता सुनिश्चित करता है।

2AGKHL029200 (R12 नोजल शाफ्ट, DX हेड) के लिए संबंधित भाग संख्याएँ

अक्सर पूछे जाने वाले प्रश्न

उत्पाद का नाम: आर 12 नोजल शाफ्ट / सक्शन नोजल रॉड

भाग संख्याः 2AGKHL029200

लागू मशीन: FUJI NXT DynaHead (DX Head) R12 उपकरण

1. 2AGKHL029200 नोजल शाफ्ट का कार्य क्या है?

यह R12 DX सिर में सक्शन नोजल को पकड़ने और स्थिति देने वाले यांत्रिक शाफ्ट के रूप में कार्य करता है, जो उच्च गति SMT प्लेसमेंट के दौरान सटीक और स्थिर घटक पिकअप को सक्षम करता है।

2इस शाफ्ट के साथ किस प्रकार के नोजल संगत हैं?

सामान्य संगत नोजल में शामिल हैंः

R07 नोजल (2.5 मिमी MELF प्रकार, उदाहरण के लिए, AA06517)
R12 उपकरण के लिए डिज़ाइन किए गए R12 नोजल सेट
हमेशा अपनी मशीन के सेटअप के साथ नोजल संगतता की पुष्टि करें.

3इस नोजल शाफ्ट को कब बदलना चाहिए?

यदि आप अनुभव करते हैंः

स्थान की सटीकता को प्रभावित करने वाले नोजल के झूलने या गलत संरेखण
शाफ्ट पर दिखाई देने वाला पहनना, दरारें या क्षति
नोजल को सुरक्षित रूप से स्थापित करने में कठिनाई
लगातार पिक त्रुटियां जिन्हें अकेले कैलिब्रेशन से ठीक नहीं किया जा सकता

4. क्या प्रतिस्थापन के बाद कैलिब्रेशन की आवश्यकता है?

हाँ. नोजल शाफ्ट को बदलने के बादः

नोजल की सटीक स्थिति सुनिश्चित करने के लिए सिर का संरेखण और कैलिब्रेशन करना।
मैकेनिकल वाल्व समायोजन के साथ उचित वैक्यूम और वायु प्रवाह की जांच करें।

5. क्या मैं अन्य FUJI सिर मॉडल से नोजल का उपयोग कर सकता हूँ?

कुछ नोजल (उदाहरण के लिए, H12 या V12 सिर से) आकार और आकार के आधार पर संगत हो सकते हैं, लेकिन हमेशा FUJI के आधिकारिक दस्तावेज या आपूर्तिकर्ता से जांच करें।

6क्या संबंधित भागों का एक साथ निरीक्षण या प्रतिस्थापन करना चाहिए?

यह जाँच करने और यदि आवश्यक हो तो बदलने की सिफारिश की जाती हैः

यांत्रिक वाल्व (जैसे, 2AGTHA005807)
वैक्यूम ट्यूबिंग और सील
फ़िल्टर स्क्रीन (जैसे, 2EGTHA000202)
आर-अक्ष मोटर और असर यदि वे पहनने के संकेत दिखाते हैं

7. सारांश

2AGKHL029200 नोजल शाफ्ट FUJI DX R12 सिर के लिए एक महत्वपूर्ण यांत्रिक हिस्सा है, जो सटीक SMT घटक पिकअप के लिए स्थिर नोजल पोजिशनिंग सुनिश्चित करता है।उचित रखरखाव और समय पर प्रतिस्थापन उत्पादन की गुणवत्ता को बनाए रखने और मशीन के डाउनटाइम को कम करने में मदद करता है.
