FUJI 2AGTHA009100 H24 H24G H24S वर्किंग हेड सक्शन नोजल रॉड

FUJI2AGTHA009100 H24 H24G H24S काम करने वाले सिर के सक्शन नोजल रॉड
हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

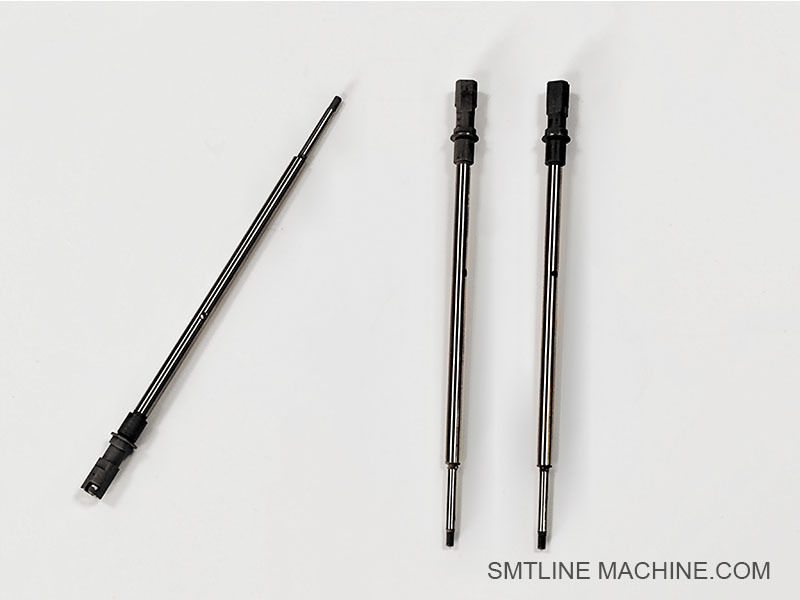

उत्पाद का परिचय FUJI 2AGTHA009100 नोजल शाफ्ट (H24 / H24G / H24S वर्किंग हेड)

भाग संख्याः

2AGTHA009100

उत्पाद का नामः

नोजल शाफ्ट / नोजल रॉड

श्रेणीः

मैकेनिकल घटक ∙ पिक-एंड-प्लेस हेड असेंबली

लागू मॉडल:

FUJI NXT H24 काम करने वाला सिर
FUJI NXT H24G कार्यशील सिर
FUJI NXT H24S कार्यशील सिर

उत्पाद अवलोकन

FUJI 2AGTHA009100 एक सटीक नोजल शाफ्ट (जिसे नोजल रॉड भी कहा जाता है), जो FUJI NXT मशीनों की H24 श्रृंखला के काम करने वाले सिरों में सक्शन नोजल के लिए मुख्य वाहक के रूप में कार्य करता है।यह ऊर्ध्वाधर (Z-अक्ष) गति और सटीकता के साथ घटकों को उठाने और जगह के लिए चलता है.

यह रॉड वैक्यूम चैनल में भी एकीकृत होता है, जिससे एसएमटी प्रक्रियाओं के दौरान सक्शन द्वारा घटक पिकअप संभव होता है।

प्रमुख विशेषताएं

उच्च परिशुद्धता मशीनिंग
स्थिर नोजल आंदोलन और स्थिर स्थिति सटीकता सुनिश्चित करता है।

Z-अक्ष गति संगतता
Z-अक्ष ड्राइव प्रणाली और रैखिक गाइड के साथ समन्वित काम करने के लिए डिज़ाइन किया गया।

वैक्यूम पथ एकीकृत
नोजल के माध्यम से सीधे वैक्यूम सक्शन के लिए आंतरिक मार्ग शामिल है।

टिकाऊ सतह उपचार
उच्च गति दोहराव आंदोलन वातावरण में पहनने के प्रतिरोध के लिए लेपित या कठोर।

तकनीकी हाइलाइट्स (सामान्य)

प्रणाली में विशिष्ट भूमिका

नोजल शाफ्टः

नोजल इकाई को पकड़ता है और स्थिति देता है
ऊपर-नीचे की गति के लिए गाइड (Z-अक्ष स्ट्रोक)
एक वैक्यूम नलिका के रूप में कार्य करता है
सटीक पिक और प्लेस चक्र सुनिश्चित करने के लिए सेंसर और गति प्रणालियों के साथ जुड़ता है

रखरखाव के सुझाव

शाफ्ट की सतह को मोड़ने या दूषित करने से बचें
यदि यांत्रिक पहनने, वैक्यूम रिसाव, या Z-अक्ष अनियमितता है बदलें
पूर्ण संगतता के लिए केवल मूल FUJI H24 श्रृंखला भागों के साथ उपयोग करें

संबंधित सहायक उपकरण 2AGTHA009100 नोजल शाफ्ट

संबंधित भाग संख्याएँ 2AGTHA009100 नोजल शाफ्ट

नोट्स:

यह शाफ्ट केवल H24-सीरीज के सिरों के साथ संगत है, अन्य प्रकार के सिरों (जैसे, H08, H12) के साथ इसका उपयोग करने की सलाह नहीं दी जाती है।
उचित वैक्यूम कनेक्शन और स्वच्छ वायु प्रवाह विश्वसनीय संचालन के लिए महत्वपूर्ण हैं।
यदि आप पिकअप ऊंचाई त्रुटियों या असंगत घटक हैंडलिंग का ध्यान रखते हैं तो पहनने या झुकने के लिए निरीक्षण करें।

अक्सर पूछे जाने वाले प्रश्न गाइड FUJI 2AGTHA009100 नोजल शाफ्ट (H24 / H24G / H24S वर्किंग हेड्स)

1नोजल शाफ्ट का कार्य क्या है?

उत्तर:
नोजल शाफ्ट (जिसे नोजल रॉड भी कहा जाता है) पिक-एंड-प्लेस ऑपरेशन के दौरान सक्शन नोजल को लंबवत (Z-अक्ष) में पकड़ता है और आगे बढ़ता है।यह वैक्यूम पथ को एकीकृत करता है जो नोजल को घटकों को चुनने और उन्हें सटीक रूप से जारी करने में सक्षम बनाता है.

2कौन से सिर इस नोजल शाफ्ट का उपयोग करते हैं?

उत्तर:

H24
H24G
H24S
सभी FUJI NXT प्लेसमेंट मशीन श्रृंखला का हिस्सा हैं।

3नोजल शाफ्ट के साथ कौन से अन्य भाग काम करते हैं?

4नोजल शाफ्ट की समस्याओं के सामान्य लक्षण क्या हैं?

नोजल घटकों को लेने में विफल
अनियमित या फंसे हुए ऊर्ध्वाधर आंदोलन
पिकअप विफलता के कारण वैक्यूम लीक
Z-अक्ष से संबंधित स्थान ऊंचाई त्रुटियां या अलार्म

5मैं नोजल शाफ्ट का रखरखाव या निरीक्षण कैसे करूं?

मोड़ या शाफ्ट पर भौतिक क्षति के लिए जाँच करें
वैक्यूम सील और ट्यूबिंग को लीक के लिए जांचें
FUJI विनिर्देशों के अनुसार चलती भागों को चिकनाई (जैसे, वसा AA6PT00)
यदि पहना हुआ, मोड़ा हुआ, या परिचालन समस्याओं का कारण बनता है तो प्रतिस्थापित करें

6. नोजल शाफ्ट को स्वतंत्र रूप से बदला जा सकता है?

उत्तर:
हां, प्रतिस्थापन सावधानी से किया जाना चाहिए, जो Z-अक्ष मोटर और गाइड के साथ सही संरेखण और उचित वैक्यूम कनेक्शन सुनिश्चित करता है।

7. तकनीकी अवलोकन

8असली पार्ट्स कहां से प्राप्त करें?

उत्तर:
मूल FUJI भागों FUJI अधिकृत वितरकों या SMT सेवा प्रदाताओं के माध्यम से आदेश दिया जा सकता है। हमेशा सिर प्रकार और भाग संख्या निर्दिष्ट करें।

9अतिरिक्त सुझाव

सर्वोत्तम परिणामों के लिए H24 श्रृंखला के लिए डिज़ाइन किए गए मूल नलिकाओं का प्रयोग करें।
रखरखाव के दौरान असर, वैक्यूम वाल्व और युग्मन जैसे संबंधित घटकों का निरीक्षण करें।
सटीक पिक और प्लेस सुनिश्चित करने के लिए प्रतिस्थापन के बाद कैलिब्रेशन आवश्यक हो सकता है।
