FUJI 2EGTHA002022AGTHA010202 H24 H24G H24S वर्किंग हेड आईपीएस कैमरा लाइट बोर्ड

FUJI2EGTHA002022AGTHA010202 H24 H24G H24S वर्किंग हेड IPS कैमरा लाइट बोर्ड
हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी

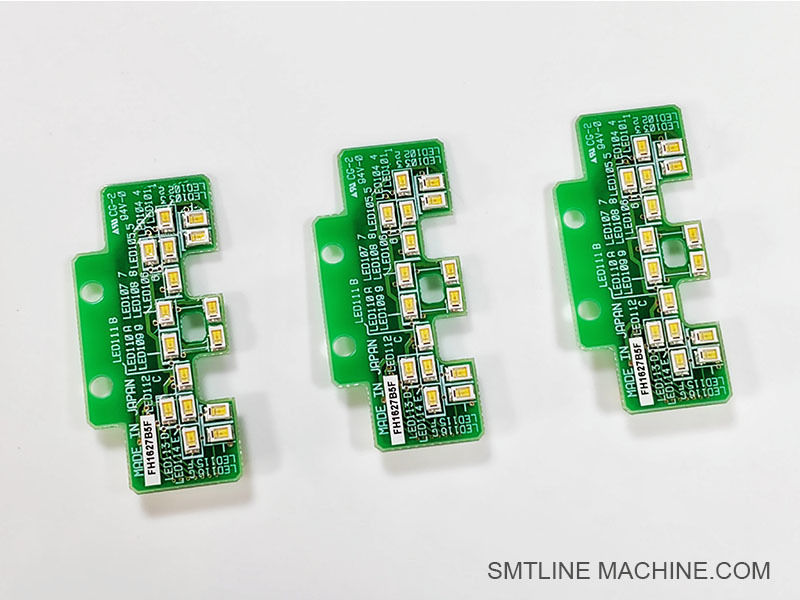

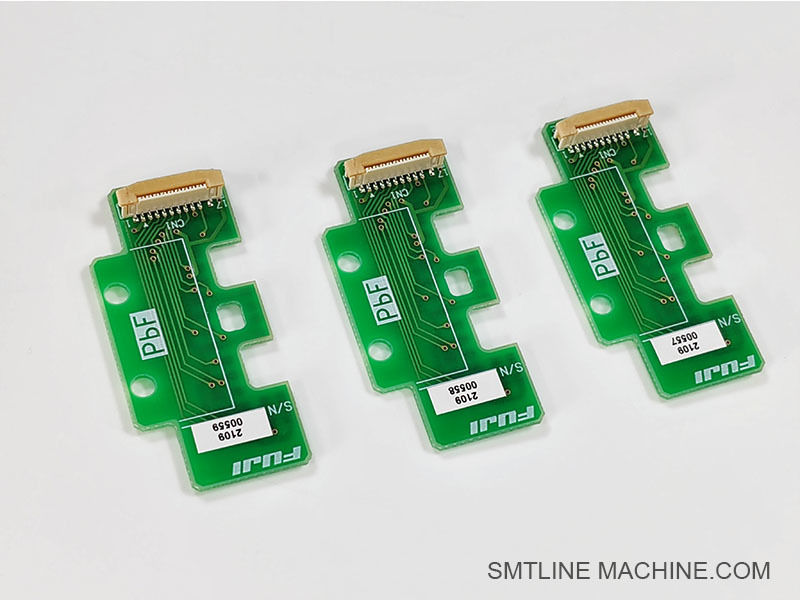

उत्पाद परिचय – FUJI 2EGTHA000202 / 2AGTHA010202 IPS कैमरा लाइट बोर्ड (H24 / H24G / H24S वर्किंग हेड)

पार्ट नंबर:

2EGTHA000202
2AGTHA010202 (वैकल्पिक या संबद्ध पार्ट नंबर)

उत्पाद का नाम:

IPS कैमरा लाइट बोर्ड / इल्यूमिनेशन यूनिट

श्रेणी:

विज़न सिस्टम के लिए ऑप्टिकल इल्यूमिनेशन मॉड्यूल

लागू मॉडल:

FUJI NXT H24, H24G, और H24S वर्किंग हेड

उत्पाद अवलोकन

FUJI 2EGTHA000202 / 2AGTHA010202 एक IPS (इमेज प्रोसेसिंग सिस्टम) कैमरा लाइट बोर्ड है, जिसका उपयोग H24, H24G, और H24S हाई-स्पीड प्लेसमेंट हेड के अंदर किया जाता है। यह एकीकृत विज़न सिस्टम (IPS कैमरा) को समान, नियंत्रित प्रकाश व्यवस्था प्रदान करता है ताकि सटीक घटक पहचान, संरेखण और गुणवत्ता निरीक्षण सुनिश्चित किया जा सके।

मुख्य विशेषताएँ

उच्च-तीव्रता एलईडी इल्यूमिनेशन
इमेजिंग के दौरान छाया को खत्म करने और घटक दृश्यता को बढ़ाने के लिए डिज़ाइन किया गया है।

IPS कैमरों के लिए अनुकूलित
इष्टतम कंट्रास्ट और रिज़ॉल्यूशन के लिए हेड के एकीकृत कैमरा सिस्टम के साथ काम करने के लिए कैलिब्रेट किया गया।

कॉम्पैक्ट और हेड-एकीकृत
एक सीमित स्थान में लगातार प्रकाश व्यवस्था प्रदान करने के लिए विज़न यूनिट के पास वर्किंग हेड के अंदर सीधे माउंट किया गया।

सटीक ऑप्टिकल सहायता
एसएमटी संचालन के दौरान हाई-स्पीड और हाई-एक्यूरेसी विज़न प्रोसेसिंग का समर्थन करता है।

विशिष्ट अनुप्रयोग

IPS कैमरे के नीचे घटकों को प्रकाशित करता है:

घटक पहचान
ओरिएंटेशन डिटेक्शन
उपस्थिति/अनुपस्थिति सत्यापन
NXT प्लेसमेंट सिस्टम में हाई-स्पीड, ऑन-द-फ्लाई निरीक्षण में उपयोग किया जाता है।

विशेष विवरण (विशिष्ट)

रखरखाव और प्रतिस्थापन नोट्स

संदूषण से बचने के लिए एंटी-स्टैटिक वाइप्स से सतह को धीरे से साफ करें।
ईएसडी क्षति को रोकने के लिए एलईडी को सीधे न छुएं।
यदि प्रकाश मंद या असमान हो जाता है, तो छवि गुणवत्ता बनाए रखने के लिए बोर्ड को बदलें।
केवल निर्दिष्ट हेड प्रकारों (H24 श्रृंखला) के साथ संगत — ऑर्डर करने से पहले पार्ट नंबर की पुष्टि करें।

संबंधित एक्सेसरीज़ – IPS कैमरा लाइट बोर्ड

संबंधित पार्ट नंबर – IPS कैमरा लाइट बोर्ड

टिप्पणियाँ:

लाइट बोर्ड एक स्टैंडअलोन इमेजिंग डिवाइस नहीं है – इसका उपयोग संबंधित IPS कैमरे और कंट्रोल पीसीबी के साथ किया जाना चाहिए।
ऑर्डर करने से पहले हमेशा हेड मॉडल (H24, H24G, H24S) को सत्यापित करें, क्योंकि लाइट बोर्ड का डिज़ाइन थोड़ा भिन्न हो सकता है।
बोर्ड को बदलने पर, हेड के पीसीबी के साथ केबलिंग और फर्मवेयर संगतता की भी जांच करें।

FAQ गाइड – FUJI 2EGTHA000202 / 2AGTHA010202 IPS कैमरा लाइट बोर्ड

के लिए लागू: H24, H24G, H24S वर्किंग हेड

1. इस भाग का कार्य क्या है?

उत्तर:
IPS कैमरा लाइट बोर्ड वर्किंग हेड के इंटरनल इमेज प्रोसेसिंग (IPS) कैमरे के लिए समान एलईडी इल्यूमिनेशन प्रदान करता है। यह हाई-स्पीड पिक-एंड-प्लेस ऑपरेशंस के दौरान विज़न-आधारित निरीक्षण और संरेखण के लिए घटकों की स्पष्ट, उच्च-कंट्रास्ट इमेजिंग को सक्षम बनाता है।

2. यह प्रकाश व्यवस्था क्यों महत्वपूर्ण है?

उत्तर:
लाइट बोर्ड सुनिश्चित करता है:

सही घटक पहचान
सटीक रोटेशन और संरेखण का पता लगाना
IPS विज़न सिस्टम के लिए बेहतर छवि कंट्रास्ट
उचित प्रकाश व्यवस्था के बिना, विज़न त्रुटियाँ या गलत संरेखण हो सकता है।

3. संगत हेड प्रकार क्या हैं?

उत्तर:
यह लाइट बोर्ड निम्नलिखित वर्किंग हेड के साथ संगत है:

H24
H24G
H24S
FUJI NXT II / III प्लेसमेंट मशीनों पर उपयोग किया जाता है।

4. लाइट बोर्ड कहाँ स्थित है?

उत्तर:
लाइट बोर्ड को वर्किंग हेड के अंदर, IPS कैमरा लेंस के पास आंतरिक रूप से माउंट किया जाता है। यह विज़न कैप्चर के दौरान घटकों को प्रकाशित करने के लिए नोजल क्षेत्र का सामना करता है।

5. सामान्य विफलता लक्षण क्या हैं?

6. मैं इस लाइट बोर्ड का रखरखाव कैसे करूँ?

उत्तर:

सतह को एंटी-स्टैटिक कपड़ों से धीरे से साफ करें
एलईडी या सर्किटरी के साथ सीधे संपर्क से बचें
हेड सर्विस के दौरान वायरिंग और कनेक्टर्स की जांच करें
यदि प्रकाश स्पष्ट रूप से कमजोर, झिलमिलाता हुआ, या विफल हो गया है तो बदलें

7. क्या बोर्ड को स्वतंत्र रूप से बदला जा सकता है?

उत्तर:
हाँ। यह एक मॉड्यूलर घटक है और इसे व्यक्तिगत रूप से बदला जा सकता है, हालाँकि सावधानी बरतनी चाहिए:

पावर बंद करें और ईएसडी को डिस्चार्ज करें
सही माउंटिंग स्क्रू का उपयोग करें
केबल को हेड कंट्रोल पीसीबी से दोबारा कनेक्ट करें
प्रतिस्थापन के बाद संरेखण को सत्यापित करें और विज़न प्रदर्शन का परीक्षण करें

8. इस बोर्ड से कौन से भाग संबंधित हैं?

9. क्या पार्ट नंबर विनिमेय हैं?

उत्तर:
हाँ। 2EGTHA000202 और 2AGTHA010202 H24-सीरीज़ हेड के लिए IPS लाइट बोर्ड के समान या संगत संस्करणों को संदर्भित करते हैं। उस नंबर का उपयोग करें जो आपके बीओएम या मशीन स्पेसिफिकेशन से मेल खाता हो।

10. क्या इसके लिए फर्मवेयर या सॉफ़्टवेयर सेटिंग्स की आवश्यकता है?

उत्तर:
लाइट बोर्ड के लिए स्वयं कोई सॉफ़्टवेयर परिवर्तन की आवश्यकता नहीं है, लेकिन इसकी चमक और समय को FUJI सिस्टम इंटरफ़ेस में IPS विज़न कंट्रोल सेटिंग्स के माध्यम से कॉन्फ़िगर किया जा सकता है।
