FUJI 2MGKHH012400 H02H02F काम सिर Z-अक्ष पेंच SMT स्पेयर पार्ट्स

FUJI2MGKHH012400 H02H02F कार्यशील सिर Z-अक्ष पेंच
हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

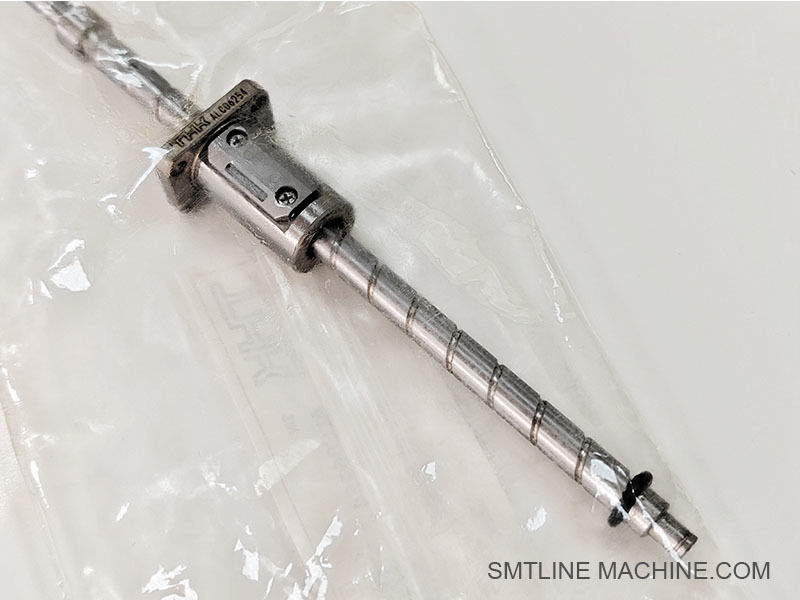

उत्पाद का परिचय FUJI 2MGKHH012400 Z-अक्ष पेंच (H02 / H02F काम सिर)

भाग संख्याः

2MGKHH012400

उत्पाद का नामः

Z-अक्ष गेंद पेंच / फ़ीड पेंच

श्रेणीः

सटीक यांत्रिक ट्रांसमिशन घटक

लागू मॉडल:

FUJI NXT H02 और H02F वर्कहेड्स

उत्पाद अवलोकन

FUJI 2MGKHH012400 एक उच्च परिशुद्धता Z-अक्ष पेंच है, जिसे एक गेंद पेंच या फ़ीड पेंच के रूप में भी जाना जाता है, जिसका उपयोग FUJI NXT SMT प्लेसमेंट मशीनों के H02 और H02F वर्किंग हेड में किया जाता है।यह मुख्य यांत्रिक तत्व नोजल शाफ्ट के ऊपर और नीचे (Z-अक्ष) आंदोलन चलाने के लिए जिम्मेदार है.

यह घटक Z-अक्ष मोटर से घूर्णन गति को रैखिक ऊर्ध्वाधर गति में परिवर्तित करता है, जिससे सटीक घटक पिकअप ऊंचाई और प्लेसमेंट बल नियंत्रण संभव होता है।

प्रमुख विशेषताएं

सटीक मशीनीकृत गेंद पेंच
ऊर्ध्वाधर स्थिति में उच्च सटीकता और दोहराव प्रदान करता है।

चिकनी और कम घर्षण वाली गति
Z-अक्ष नोजल इकाई के लिए उच्च गति, कंपन मुक्त आंदोलन सुनिश्चित करता है।

टिकाऊ और पहनने के लिए प्रतिरोधी
निरंतर संचालन के तहत लंबे सेवा जीवन के लिए उच्च शक्ति, गर्मी से इलाज मिश्र धातु स्टील से बना है।

उच्च गति Z-अक्ष चक्रों का समर्थन करता है
H02/H02F सिरों की तेजी से ऊपर/नीचे की गति की मांगों को संभालने के लिए डिज़ाइन किया गया।

विनिर्देश (सामान्य)

प्रणाली में कार्य

निम्नलिखित के साथ मिलकर काम करता हैः

Z-अक्ष मोटर
रैखिक मार्गदर्शक रेल
नोजल धारक/शाफ्ट
Z-स्थिति प्रतिक्रिया के लिए एन्कोडर या सेंसर

नोजल के ऊर्ध्वाधर स्ट्रोक को फ़ीडर से घटकों को चुनने और उन्हें नियंत्रित दबाव के साथ पीसीबी पर रखने के लिए नियंत्रित करता है।

असफलता के लक्षण

नोजल स्ट्रोक अनियमितताएं
प्लेसमेंट में ऊर्ध्वाधर असंतुलन
Z गति के दौरान यांत्रिक शोर
गलत स्थान ऊंचाई या बल
Z-अक्ष प्रतिक्रिया से संबंधित अलार्म कोड

रखरखाव नोट्स

FUJI-अनुमोदित वसा (जैसे, AA6PT00) का उपयोग करके स्क्रू को नियमित रूप से साफ करें और फिर से चिकनाई करें
हेड सर्विसिंग के दौरान बैकलैश, पहनने, या गलत संरेखण के लिए निरीक्षण
हमेशा सबसे अच्छा फिट और प्रदर्शन के लिए मूल FUJI भागों के साथ प्रतिस्थापित करें

संबंधित सहायक उपकरण FUJI 2MGKHH012400 Z-अक्ष पेंच

संबंधित भाग संख्याएँ FUJI 2MGKHH012400 Z-अक्ष पेंच

नोट्स:

Z-अक्ष के पेंच को बदलने के समय, आस-पास के भागों जैसे कि बीयरिंग, युग्मन और गाइड ब्लॉक का निरीक्षण या प्रतिस्थापन करने की अत्यधिक अनुशंसा की जाती है।
सटीकता और विश्वसनीयता सुनिश्चित करने के लिए केवल मूल FUJI भागों का उपयोग करें।
प्रदर्शन बनाए रखने और पहनने को कम करने के लिए नियमित रूप से FUJI-निर्दिष्ट वसा लगाएं।
गलत संरेखण या अनुचित स्नेहन से शिकंजा प्रतिक्रिया, कंपन या Z-अक्ष की स्थिति में त्रुटियां हो सकती हैं।

अक्सर पूछे जाने वाले प्रश्न गाइड FUJI 2MGKHH012400 Z-अक्ष स्क्रू (H02 / H02F वर्किंग हेड)

1. FUJI 2MGKHH012400 Z-अक्ष पेंच का कार्य क्या है?

उत्तर:
यह भाग एक सटीक गेंद पेंच है जो Z-अक्ष मोटर से घूर्णन गति को नोजल धारक की रैखिक ऊर्ध्वाधर गति में परिवर्तित करता है।यह पिक-एंड-प्लेस प्रक्रिया के दौरान घटकों को ऊपर और नीचे ले जाने के लिए काम कर रहे सिर की अनुमति देता है.

2कौन से कामकाजी सिर इस पेंच का उपयोग करते हैं?

उत्तर:
पेंच के लिए डिज़ाइन किया गया हैः

H02 काम करने वाला सिर
H02F काम करने वाला सिर
दोनों FUJI NXT SMT मशीन श्रृंखला का हिस्सा हैं।

3. Z-अक्ष के पेंच किस घटक के साथ काम करते हैं?

4पेंच के खराब होने या टूटने के क्या संकेत हैं?

नोजल ठीक से ऊपर/नीचे नहीं बढ़ रहा है
Z-अक्ष की अनियमित या शोरबाज गति
घटक ऊंचाई त्रुटियां या पिकअप विफलताएं
स्थान की अशुद्धता में वृद्धि
मशीन पर अक्ष संबंधी अलार्म

5मैं स्क्रू का रखरखाव या निरीक्षण कैसे करूं?

धूल और मलबे से नियमित रूप से पेंच को साफ करें
FUJI-अनुशंसित वसा (जैसे, AA6PT00) का उपयोग करके स्नेहन करें
पहनने के संकेतों, प्रतिक्रिया या खेलने के लिए निरीक्षण करें
यदि गति असमान, शोरबाज या देरी से हो जाती है तो उसे बदल दें

6क्या स्क्रू को स्वतंत्र रूप से बदला जा सकता है?

उत्तर:
हाँ. यह सिर की देखभाल के दौरान बदला जा सकता है. हालांकि, ध्यान दिया जाना चाहिएः

ठीक से पेंच और गाइड संरेखित
यदि पहने हुए हों तो संबंधित असरों या सील को बदल दें
सुनिश्चित करें कि युग्मन और मोटर संरेखण सही हैं
स्थापना के बाद Z-अक्ष को कैलिब्रेट करें

7. तकनीकी अवलोकन

8संबंधित भाग संख्याएँ

9. क्या मुझे प्रतिस्थापन के बाद फिर से कैलिब्रेट करने की आवश्यकता है?

उत्तर:
हाँ. एक नया Z-अक्ष पेंच स्थापित करने के बाद, यह आवश्यक है Z-अक्ष यात्रा रेंज को फिर से कैलिब्रेट करने के लिए और मशीन के संरेखण या हेड-चेक उपयोगिताओं का उपयोग करके प्लेसमेंट ऊंचाई सटीकता सत्यापित करें.

10मुझे समर्थन या प्रतिस्थापन कहां मिल सकता है?

उत्तर:

FUJI SMT के आधिकारिक वितरकों के माध्यम से
या प्रमाणित एसएमटी सेवा प्रदाता
सुनिश्चित करें कि आप ऑर्डर करते समय सिर का सटीक मॉडल (H02 या H02F) और मूल भाग संख्या (2MGKHH012400) निर्दिष्ट करें।
