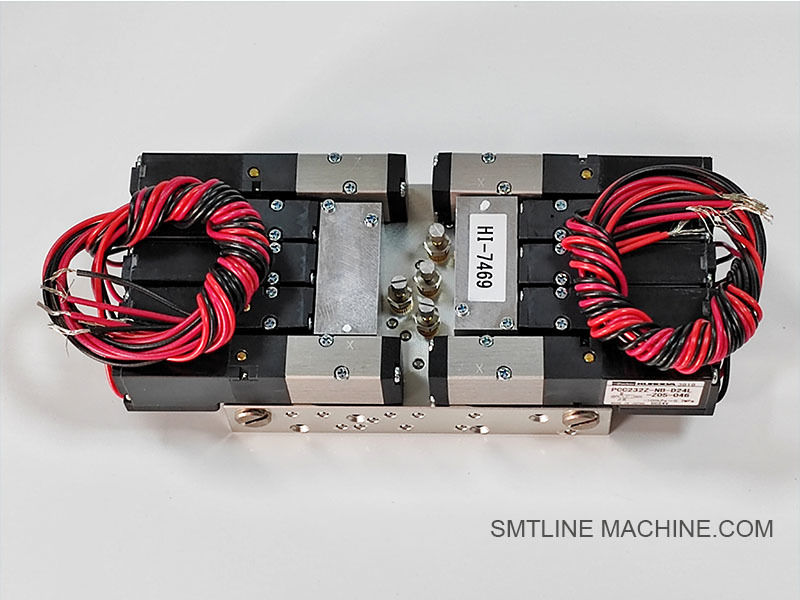

FUJI 2MGKHH014000 XB03123 H02 H02F-हेड वैक्यूम सोलेनोइड वाल्व SMT पार्ट्स

FUJI 2MGKHH014000 XB03123 H02 H02F-हेड वैक्यूम सोलनॉइड वाल्व
हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी

उत्पाद परिचय – FUJI 2MGKHH014000 / XB03123 वैक्यूम सोलनॉइड वाल्व (H02 / H02F हेड)

भाग संख्या:

2MGKHH014000
XB03123 (वैकल्पिक या लिंक किया गया भाग कोड)

उत्पाद का नाम:

वैक्यूम सोलनॉइड वाल्व – H02 / H02F वर्किंग हेड के लिए

श्रेणी:

वायवीय नियंत्रण घटक / वैक्यूम सिस्टम

लागू मॉडल:

FUJI NXT H02 और H02F वर्किंग हेड

उत्पाद अवलोकन

FUJI 2MGKHH014000 (XB03123) एक सटीक वैक्यूम सोलनॉइड वाल्व है जिसका उपयोग FUJI NXT श्रृंखला की सतह-माउंट मशीनों के H02 और H02F वर्किंग हेड में किया जाता है। यह वाल्व पिक-एंड-प्लेस ऑपरेशंस के दौरान सक्शन नोजल में वैक्यूम के चालू/बंद प्रवाह को नियंत्रित करता है। यह सटीक घटक पिकअप, सुरक्षित होल्डिंग और समय पर रिलीज सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।

मुख्य विशेषताएं

उच्च गति प्रतिक्रिया
उच्च गति घटक प्लेसमेंट के लिए त्वरित वैक्यूम स्विचिंग को सक्षम करता है।

स्थिर वैक्यूम नियंत्रण
सक्शन टाइमिंग और एयरफ्लो प्रेशर पर सटीक नियंत्रण बनाए रखता है।

कॉम्पैक्ट और टिकाऊ डिज़ाइन
हेड मॉड्यूल में तंग एकीकरण के लिए डिज़ाइन किया गया है, जबकि निरंतर साइकिलिंग का सामना करता है।

विश्वसनीय संचालन
FUJI NXT मशीन ड्यूटी चक्र के तहत प्रति मिनट हजारों ऑपरेशन का समर्थन करता है।

अनुप्रयोग

H02 और H02F हेड में नोजल यूनिट में वैक्यूम प्रवाह को नियंत्रित करता है।
उच्च गति SMT प्लेसमेंट के दौरान सटीक पिक-अप और रिलीज टाइमिंग सुनिश्चित करता है।
वर्किंग हेड के आंतरिक वायवीय सर्किट में एकीकृत।

विशिष्टताएँ (विशिष्ट)

प्रकार: सामान्य रूप से बंद सोलनॉइड वाल्व
ऑपरेटिंग वोल्टेज: 24V DC (FUJI नियंत्रण प्रणालियों के लिए विशिष्ट)
प्रतिक्रिया समय:< 20 ms
पोर्ट: सर्किट कॉन्फ़िगरेशन के आधार पर 2 या 3
माउंटिंग: सीधे H02/H02F हेड वायवीय बेस पर माउंट किया गया
सामग्री: उच्च-स्थायित्व सील के साथ धातु का शरीर
नियंत्रण: मशीन के वैक्यूम सिस्टम लॉजिक के माध्यम से ट्रिगर किया गया (हेड पीसीबी के माध्यम से)

स्थापना नोट्स

यांत्रिक फिट और वैक्यूम सील अखंडता सुनिश्चित करने के लिए वास्तविक FUJI हेड के साथ उपयोग करें।
सुनिश्चित करें कि वैक्यूम होज़ ठीक से जुड़े हुए हैं और लीक-मुक्त हैं।
प्रदर्शन समस्याओं को रोकने के लिए वाल्व ओरिएंटेशन और गैस्केट संरेखण महत्वपूर्ण हैं।

विशिष्ट संबंधित भाग

संबंधित सहायक उपकरण – FUJI 2MGKHH014000 / XB03123 वैक्यूम सोलनॉइड वाल्व

संबंधित भाग संख्या – FUJI 2MGKHH014000 / XB03123 वैक्यूम सोलनॉइड वाल्व और घटक

टिप्पणियाँ:

वैक्यूम अखंडता और मशीन के प्रदर्शन को बनाए रखने के लिए वास्तविक FUJI भागों का उपयोग करें।
वाल्व रखरखाव के दौरान सील प्रतिस्थापन और टयूबिंग निरीक्षण की सिफारिश की जाती है।
वाल्व खराबी से बचने के लिए विद्युत कनेक्शनों की टूट-फूट या जंग के लिए जांच की जानी चाहिए।

FAQ गाइड – FUJI 2MGKHH014000 / XB03123 H02/H02F वैक्यूम सोलनॉइड वाल्व

1. यह सोलनॉइड वाल्व क्या करता है?

उत्तर:
FUJI 2MGKHH014000 (जिसे XB03123 के नाम से भी जाना जाता है) एक वैक्यूम सोलनॉइड वाल्व है जो H02 और H02F वर्किंग हेड में नोजल में वैक्यूम सक्शन के चालू/बंद स्विचिंग को नियंत्रित करता है। यह हेड को SMT ऑपरेशंस के दौरान सटीक टाइमिंग के साथ घटकों को उठाने और छोड़ने में सक्षम बनाता है।

2. यह वाल्व कहाँ स्थापित है?

उत्तर:
यह H02 या H02F वर्किंग हेड के अंदर लगाया जाता है, आमतौर पर वायवीय ब्लॉक पर या नोजल यूनिट के पास, और टयूबिंग के माध्यम से वैक्यूम स्रोत और नोजल पथ से जुड़ा होता है।

3. कौन से वर्किंग हेड संगत हैं?

उत्तर:

H02 वर्किंग हेड
H02F वर्किंग हेड
दोनों का उपयोग FUJI NXT I / II / III प्लेटफ़ॉर्म में किया जाता है।

4. यदि वाल्व विफल हो जाता है तो क्या होता है?

उत्तर:
विफलता के परिणामस्वरूप हो सकता है:

घटकों को उठाने में असमर्थता
घटक समय से पहले गिर रहे हैं
वैक्यूम अलार्म या पिकअप त्रुटि कोड
ऑपरेशन के दौरान अस्थिर वैक्यूम स्तर या दबाव में गिरावट

5. मैं कैसे बता सकता हूँ कि वाल्व खराब है?

उत्तर:

एक वैक्यूम परीक्षण करें और श्रव्य लीक सुनें
वैक्यूम प्रतिक्रिया समय की निगरानी के लिए नैदानिक ​​सॉफ्टवेयर का उपयोग करें
खराबी को सत्यापित करने के लिए एक ज्ञात-अच्छे वाल्व के साथ स्वैप करें
आंतरिक रुकावट, कॉइल विफलता, या प्रतिक्रिया में देरी के संकेतों की जाँच करें

6. तकनीकी अवलोकन

7. इस वाल्व से कौन से भाग जुड़े हैं?

8. वाल्व को कैसे बदलें?

उत्तर:

1. मशीन को बंद करें और एयर सप्लाई को डिस्कनेक्ट करें।
2. वर्किंग हेड को हटा दें और वाल्व माउंट तक पहुंचें।
3. वैक्यूम टयूबिंग और विद्युत कनेक्टर को डिस्कनेक्ट करें।
4. वाल्व को खोलें और बदलें।
5. टयूबिंग को फिर से स्थापित करें और यदि आवश्यक हो तो वैक्यूम स्तर को फिर से कैलिब्रेट करें।

9. रखरखाव युक्तियाँ

निर्धारित हेड पुनर्निर्माण के दौरान वाल्व बदलें
वाल्व पोर्ट में प्रवेश करने वाले मलबे से बचने के लिए आसपास के क्षेत्र को साफ करें
वैक्यूम होज़ की उम्र बढ़ने या लीक की जाँच करें
निदान के दौरान विद्युत कॉइल प्रतिरोध की जाँच करें

10. क्या यह वाल्व अलग से या किट में बेचा जाता है?

उत्तर:

आमतौर पर अलग से बेचा जाता है
H02/H02F हेड वायवीय किट या रखरखाव किट में शामिल किया जा सकता है
