FUJI 2MGTHA080003H24 H24G H24S वर्क हेड मोटर एसएमटी स्पेयर पार्ट्स

FUJI 2MGTHA080003H24 H24G H24S काम सिर मोटर
हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

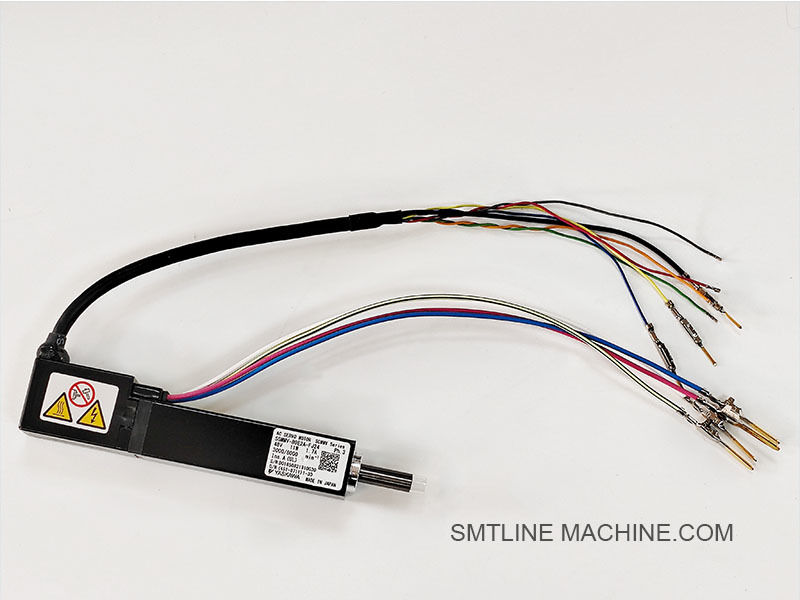

उत्पाद का परिचय FUJI 2MGTHA080003 H24/H24G/H24S वर्किंग हेड मोटर

भाग संख्याः 2MGTHA080003

उत्पाद का नामः कार्यशील सिर मोटर

श्रेणीः ड्राइव मोटर / एक्ट्यूएटर

लागू मॉडलः FUJI NXT H24, H24G, H24S वर्कहेड्स

उत्पाद अवलोकन

FUJI 2MGTHA080003 FUJI NXT श्रृंखला SMT मशीनों के H24, H24G, और H24S काम करने वाले सिरों में उपयोग की जाने वाली एक परिशुद्धता ड्राइव मोटर है।यह मोटर काम करने वाले सिर की एक या अधिक आंतरिक गति अक्षों को संचालित करने के लिए जिम्मेदार है, आमतौर पर Q-अक्ष (परिक्रमा) या Z-अक्ष (ऊर्ध्वाधर आंदोलन) इसकी विन्यास के आधार पर.

यह एक महत्वपूर्ण घटक है जो पिक-एंड-प्लेस ऑपरेशन के दौरान सटीक, चिकनी और उच्च गति की गति सुनिश्चित करता है, जो प्लेसमेंट गति और सटीकता में सीधे योगदान देता है।

प्रमुख विशेषताएं

उच्च टोक़, कॉम्पैक्ट डिजाइन
सिर के एकीकरण के लिए एक कॉम्पैक्ट पदचिह्न में शक्तिशाली और प्रतिक्रियाशील आंदोलन प्रदान करता है।

एन्कोडर के साथ एकीकृत (वैकल्पिक)
इसमें गति और स्थिति के बंद-लूप नियंत्रण के लिए फीडबैक तंत्र शामिल हो सकते हैं।

उच्च गति संचालन का समर्थन करता है
उच्च चक्र दरों के साथ आधुनिक एसएमटी उत्पादन लाइनों की मांगों को पूरा करने के लिए डिज़ाइन किया गया।

विश्वसनीय और टिकाऊ निर्माण
उत्पादन स्थितियों में न्यूनतम पहनने के साथ निरंतर काम करने के लिए बनाया गया।

आवेदन

FUJI H24 श्रृंखला के काम सिर में Q-अक्ष (नोजल रोटेशन) या Z-अक्ष (नोजल ऊपर/नीचे) को संचालित करता है
सटीक घटक पिकअप, रोटेशन और प्लेसमेंट को सक्षम करता है
पूर्ण गति नियंत्रण के लिए वैक्यूम, असर और एन्कोडर सिस्टम के साथ समन्वित काम करता है

संबंधित घटक

विनिर्देश (सामान्य)

प्रकारः ब्रशलेस डीसी सर्वो मोटर या स्टेपर मोटर (चेक वैरिएंट)
वोल्टेजः 24V या मशीन के लिए विशिष्ट नामित
आउटपुटः ड्राइव Q-अक्ष या Z-अक्ष गति
घुड़सवार: सिर के अंदर का मॉड्यूल
नियंत्रण इंटरफ़ेसः FUJI NXT नियंत्रण प्रणाली में एकीकृत
एन्कोडर के साथः कॉन्फ़िगरेशन के आधार पर वैकल्पिक बंद-लूप प्रतिक्रिया

आदेश नोट्स

अपने सिर के मॉडल (H24, H24G, या H24S) और इस मोटर को नियंत्रित करने वाली धुरी की जाँच करें।
सटीक गति सिंक्रनाइज़ेशन और दीर्घायु के लिए केवल वास्तविक FUJI भागों का उपयोग करें।
प्रतिस्थापन FUJI के विघटन और ईएसडी हैंडलिंग दिशानिर्देशों का पालन करना चाहिए।

संबंधित सहायक उपकरण FUJI 2MGTHA080003 वर्किंग हेड मोटर

संबंधित भाग संख्याएँ FUJI 2MGTHA080003 कार्यशील सिर मोटर प्रणाली

नोट्स:

मोटर भाग संख्या को हमेशा सही हेड वेरिएंट और अक्ष (Q या Z) से मेल खाता है।
कुछ मोटर्स अक्ष-विशिष्ट होते हैं; सत्यापित करें कि 2MGTHA080003 आपके आवेदन में Q-अक्ष या Z-अक्ष को नियंत्रित करता है या नहीं।
मोटर को बदलते समय, असर, एन्कोडर, शाफ्ट और कनेक्टर की स्थिति का भी निरीक्षण करने की सिफारिश की जाती है।

अक्सर पूछे जाने वाले प्रश्न गाइड FUJI 2MGTHA080003 H24/H24G/H24S वर्किंग हेड मोटर

1. FUJI 2MGTHA080003 मोटर का कार्य क्या है?

उत्तर:
2MGTHA080003 एक सटीक ड्राइव मोटर है जिसका उपयोग FUJI NXT H24, H24G और H24S वर्किंग हेड में किया जाता है।यह मुख्य आंतरिक अक्षों में से एक को चलाता है, आमतौर पर Q-अक्ष (परिक्रमा) या Z-अक्ष (ऊर्ध्वाधर स्ट्रोक) उच्च गति एसएमटी संचालन के दौरान सटीक पिक-एंड-प्लेस गति को सक्षम करने के लिए.

2यह मोटर किस अक्ष को नियंत्रित करता है?

उत्तर:
सिर के मॉडल के विन्यास के आधार पर, यह नियंत्रित कर सकता हैः

Q-अक्ष (डोजल का घूर्णन अभिविन्यास)
या Z-अक्ष (नोजल के ऊपर-नीचे आंदोलन)

अपने मॉडल की पुष्टि करने के लिए मशीन विनिर्देशों या FUJI सेवा दस्तावेज की जाँच करें।

3इस मोटर के साथ कौन से हेड मॉडल संगत हैं?

उत्तर:

H24 काम करने वाला सिर
H24G काम करने वाला सिर
H24S हाई स्पीड वर्किंग हेड

इन सिरों का उपयोग FUJI NXT II और NXT III प्लेटफार्मों में किया जाता है।

4मोटर विफलता के लक्षण क्या हैं?

उत्तर:

नोजल रोटेशन या वर्टिकल स्ट्रोक में अनियमित या झटकेदार आंदोलन
मोटर प्रतिक्रिया नहीं दे रहा है या गर्म हो रहा है
एन्कोडर या अक्ष संरेखण में त्रुटि
मशीन पर स्थान असंगति या सिर अक्ष अलार्म
ऑपरेशन के दौरान शोर, कंपन या असामान्य व्यवहार

5क्या इस मोटर की मरम्मत की जा सकती है?

उत्तर:
आमतौर पर, सटीकता आवश्यकताओं के कारण, इस मोटर को मरम्मत के बजाय एक पूरी इकाई के रूप में प्रतिस्थापित किया जाता है। हमेशा उचित प्रदर्शन के लिए एक वास्तविक FUJI प्रतिस्थापन (P / N: 2MGTHA080003) का उपयोग करें।

6इस मोटर से कौन से घटक जुड़े हैं या काम करते हैं?

7तकनीकी विशेषताएं (सामान्य)

प्रकारः ब्रशलेस सीसी सर्वो या स्टेपर मोटर
वोल्टेजः 24V या FUJI द्वारा निर्दिष्ट के रूप में
घुड़सवारः काम करने वाले सिर के आवास के अंदर तय
नियंत्रणः वैकल्पिक एन्कोडर फीडबैक के साथ बंद लूप
गति / टॉर्कः उच्च गति की स्थिति गतिशीलता के लिए समायोजित

8. इस मोटर को सुरक्षित रूप से कैसे बदला जाए?

उत्तर:

मशीन को बंद करें और ईएसडी सुरक्षा प्रक्रियाओं का पालन करें
मशीन से काम सिर निकालें
ध्यान से सिर आवास अलग करें
तारों और माउंटिंग ब्रैकेट को डिस्कनेक्ट करें
एक ही भाग संख्या (2MGTHA080003) के साथ मोटर बदलें
यदि आवश्यक हो तो थर्मल ग्रीस या इन्सुलेशन फिर से लगाएं
यदि आवश्यक हो तो एक्सिस को बदलने के बाद फिर से कैलिब्रेट करें

9क्या यह अलग से या किट में बेचा जाता है?

उत्तर:

आम तौर पर व्यक्तिगत रूप से बेचा जाता है
वितरक के आधार पर एक सिर पुनर्निर्माण किट या सेवा पैकेज का हिस्सा हो सकता है

10मुझे समर्थन या स्पेयर पार्ट्स कहां से मिल सकते हैं?

उत्तर:

आधिकारिक FUJI SMT वितरकों और सेवा भागीदारों से
आदेश देने से पहले सही सिर मॉडल और अक्ष की पुष्टि करने के लिए सुनिश्चित करें
FUJI-प्रमाणित तकनीशियनों द्वारा स्थापना और अंशांकन के लिए सहायता प्रदान की जा सकती है
