FUJI H04S XK04860 H04SF वर्किंग हेड मदरबोर्ड SMT स्पेयर पार्ट्स

FUJIH04S XK04860 H04SF काम कर रहे सिर माँ सुअरd
हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

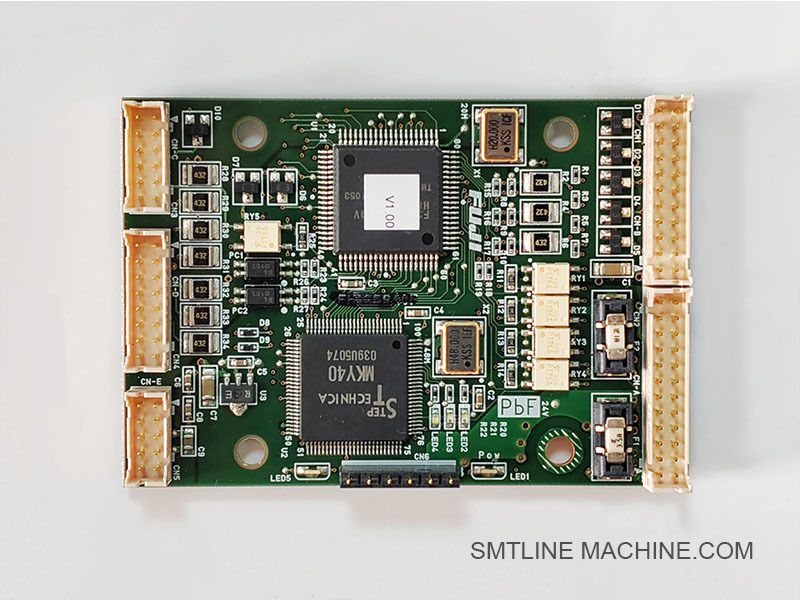

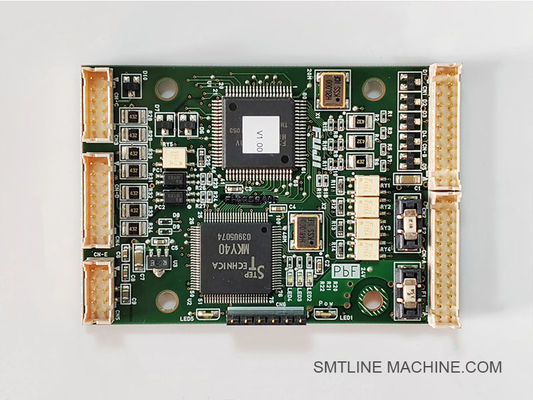

उत्पाद का परिचय FUJIH04S XK04860 H04SF वर्किंग हेड मदरबोर्ड

भाग संख्याः XK04860
मॉडल: H04SF कार्यशील सिर
घटक का नामः वर्किंग हेड मदरबोर्ड
श्रेणीः इलेक्ट्रॉनिक्स / नियंत्रण बोर्ड
लागू उपकरणः फुजी एनएक्सटी / एनएक्सटी II मशीनें एच०४एसएफ सिर के साथ

विवरण:

XK04860 मदरबोर्ड फुजी H04SF वर्किंग हेड में इस्तेमाल किया जाने वाला मुख्य कंट्रोल बोर्ड है, जो उच्च गति पर छोटे इलेक्ट्रॉनिक घटकों को माउंट करने के लिए डिज़ाइन किया गया एक उच्च-सटीक, कॉम्पैक्ट हेड मॉडल है।

यह मदरबोर्ड काम करने वाले सिर के लिए केंद्रीय प्रसंस्करण और सिग्नल रूटिंग हब के रूप में कार्य करता है, जैसे कि नोजल आंदोलन, दृष्टि प्रणाली संचार, वैक्यूम सेंसिंग,और मोटर नियंत्रणयह सिर के भीतर यांत्रिक और इलेक्ट्रॉनिक उपप्रणालियों के बीच सटीक समन्वय सुनिश्चित करता है।

प्रमुख विशेषताएं:

H04SF काम करने वाले सिर में उपयोग के लिए डिज़ाइन किया गया
नियंत्रण सिर कार्यः नोजल संचालित, वैक्यूम का पता लगाने, Z/R अक्ष नियंत्रण
मशीन नियंत्रण प्रणाली और विजन प्रोसेसिंग यूनिट के साथ इंटरफेस
उच्च गति संकेत प्रसंस्करण के लिए कॉम्पैक्ट और अनुकूलित लेआउट
सेंसर, सोलनॉइड और एन्कोडर के लिए अंतर्निहित कनेक्टर

विशिष्ट अनुप्रयोग:

उच्च गति उत्पादन लाइनों में एसएमटी पिक-एंड-प्लेस ऑपरेशन
NXT और NXT II प्लेटफार्मों पर H04SF सिरों का उपयोग करके घटक का स्थान
यांत्रिक और दृष्टि आधारित कार्यों का वास्तविक समय समन्वय

तकनीकी मुख्य बिंदुः

बहुस्तरीय डिजाइन के साथ उच्च गति पीसीबी
सेंसर इनपुट के लिए ईएसडी-संरक्षित इंटरफ़ेस
सतह-माउंट और छेद के माध्यम से मिश्रित घटक लेआउट
एकीकृत ताप संरक्षण और संकेत कंडीशनिंग सर्किट

संगतता:

फुजी एनएक्सटी / एनएक्सटी II मशीनों के साथ पूरी तरह से संगत H04SF काम सिर का उपयोग
कैमरा इकाई, सोलेनोइड वाल्व और वैक्यूम सेंसर जैसे संबंधित घटकों के साथ काम करता है

संबंधित घटकों XK04860 H04SF वर्किंग हेड मदरबोर्ड

ये घटक सामूहिक रूप से H04SF कार्य सिर के विद्युत यांत्रिक और ऑप्टिकल कार्यों का समर्थन करते हैं और फुजी NXT/NXT II मशीनों में सटीक घटक हैंडलिंग सुनिश्चित करते हैं।

संबंधित भाग संख्याएँ XK04860 H04SF वर्किंग हेड मदरबोर्ड

अक्सर पूछे जाने वाले प्रश्न गाइड FUJIH04S XK04860 H04SF वर्किंग हेड मदरबोर्ड

भाग संख्याः XK04860
घटक का नामः H04SF वर्किंग हेड मदरबोर्ड
लागू मॉडलः फुजी एनएक्सटी / एनएक्सटी II मशीनें (एच०४एसएफ हेड के साथ)
श्रेणीः नियंत्रण पीसीबी / इलेक्ट्रॉनिक्स

1XK04860 मदरबोर्ड का कार्य क्या है?

XK04860 मुख्य नियंत्रण बोर्ड है जो H04SF काम करने वाले सिर के अंदर है। यह सभी आंतरिक सिर कार्यों का प्रबंधन करता है, जिसमें शामिल हैंः

नोजल क्रिया
Z-अक्ष और R-अक्ष मोटर नियंत्रण
वैक्यूम सेंसिंग
मशीन के मुख्य नियंत्रक और दृष्टि प्रणाली के साथ संचार

2यह भाग किस सिर के साथ संगत है?

विशेष रूप से H04SF काम सिर के लिए बनाया गया
H04SF सिरों का उपयोग करने वाले फुजी NXT और NXT II प्लेटफार्मों के साथ संगत

3मदरबोर्ड की विफलता के लक्षण क्या हैं?

नोजल आंदोलन की विफलता
वैक्यूम का पता लगाने का नुकसान
कैमरा या सेंसर संचार त्रुटियां
सिर मशीन द्वारा पहचाना नहीं गया
हेड अलार्म कोड या हेड इनिशियलाइजेशन विफलता

4मदरबोर्ड का निदान कैसे किया जाता है?

सिर संचार की जांच करने के लिए फुजी मशीन निदान का उपयोग करें
दृश्य क्षति (जले हुए निशान, टूटे हुए कनेक्टर्स) की जांच करें
मल्टीमीटर या ऑसिलोस्कोप के साथ परीक्षण वोल्टेज और संकेत (एक योग्य तकनीशियन द्वारा)
सत्यापन के लिए ज्ञात-अच्छे बोर्ड (यदि उपलब्ध हो) के साथ स्वैप करें

5क्या मदरबोर्ड को व्यक्तिगत रूप से बदला जा सकता है?

हाँ. इसे पूरे सिर के संयोजन से अलग से बदला जा सकता है, लेकिनः

स्थैतिक सुरक्षा (ईएसडी) आवश्यक है
फर्मवेयर/कॉन्फ़िगर को मेल खाने या अद्यतन करने की आवश्यकता हो सकती है
स्थापना के बाद पुनर्व्यवस्थापन या पुनर्मूल्यांकन की आवश्यकता हो सकती है

6किस प्रकार के उपकरण और सावधानी बरतने की आवश्यकता है?

ईएसडी-सुरक्षित उपकरण और ग्राउंडिंग स्ट्रैप
आंतरिक शिकंजा के लिए टॉर्क ड्राइवर या स्क्रूड्राइवर
स्वच्छ, स्थैतिक मुक्त कार्यक्षेत्र
मूल हार्नेस का उपयोग करके सावधानीपूर्वक केबल को फिर से जोड़ना

7. मदरबोर्ड के साथ जाँच या प्रतिस्थापित करने के लिए संबंधित घटकों

8भंडारण और हैंडलिंग निर्देश

एंटी-स्टेटिक पैकेजिंग में रखें
झुकने या यांत्रिक सदमे से बचें
नंगे हाथों से घटकों या कनेक्टर पिन को न छूएं

पीसीबी पत्रिका लोडर, पीसीबी लोडर, एसएमटी लोडर, पीसीबी लोडर मशीन, नंगे बोर्ड लोडर, पीसीबी लोडर अनलोडर, पीसीबी पत्रिका अनलोडर, एसएमटी कन्वेयर, पीसीबी निरीक्षण कन्वेयर, पीसीबी कन्वेयर, पीसीबी पत्रिका,पीसीबी पत्रिका रैकएसएमटी पत्रिका रैक, पत्रिका पीसीबी, एसएमटी पत्रिका, एसएमडी पत्रिका, पीसीबी भंडारण रैक, पीसीबी कंटेनर, ईएसडी भंडारण रैक, ईएसडी पीसीबी रैक, एसएमडी काउंटर मशीन, रील काउंटर मशीन, घटक गिनती मशीन,एसएमडी घटक काउंटरएसएमडी पार्ट्स काउंटर, नोजल क्लीनिंग मशीन
