असली FUJI H11352 V12 वर्किंग हेड सोलेनोइड वाल्व SMT मशीनों के लिए

FUJIH11352 V12 वर्किंग हेड सोलेनोइड वाल्व

हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी


उत्पाद परिचय

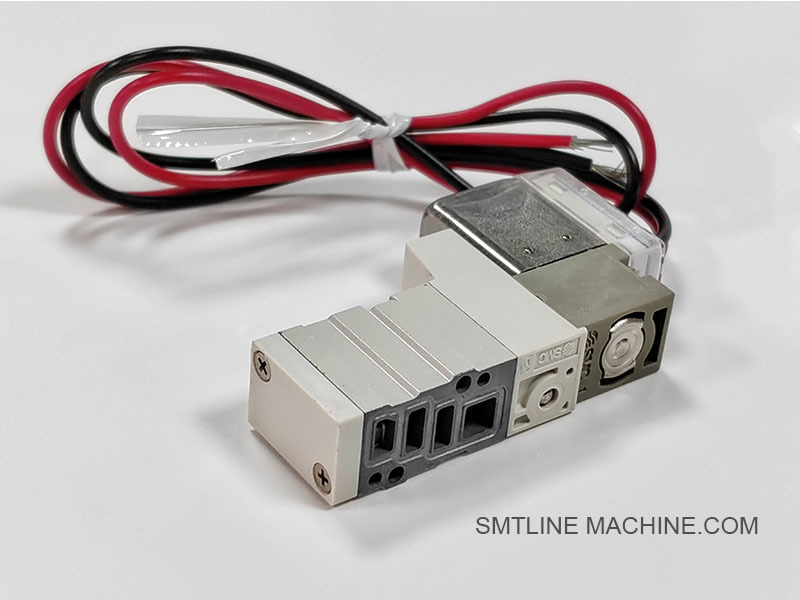

FUJI H11352 – V12 वर्किंग हेड सोलेनोइड वाल्व

अवलोकन

FUJI H11352 एक वायवीय रूप से संचालित सोलेनोइड वाल्व है जिसे विशेष रूप से FUJI NXT और NXT II/III सरफेस माउंट टेक्नोलॉजी (SMT) प्लेटफार्मों में उपयोग किए जाने वाले V12 वर्किंग हेड के लिए डिज़ाइन किया गया है। यह संपीड़ित हवा के प्रवाह को नियंत्रित करने में महत्वपूर्ण भूमिका निभाता है जो विभिन्न हेड कार्यों जैसे नोजल पिक-अप, रिलीज और Z-अक्ष आंदोलन को चलाता है।

यह कॉम्पैक्ट और अत्यधिक प्रतिक्रियाशील वाल्व V12 हेड असेंबली के भीतर एकीकृत है, जो उच्च गति और सटीक घटक प्लेसमेंट संचालन में योगदान देता है।

मुख्य विशेषताएं

तेज़ प्रतिक्रिया समय
उच्च गति SMT प्लेसमेंट प्रक्रियाओं के लिए आवश्यक त्वरित सक्रियण चक्रों का समर्थन करता है।

कॉम्पैक्ट और हल्का डिज़ाइन
V12 वर्किंग हेड की सीमित संरचना के अंदर बिना महत्वपूर्ण वजन जोड़े फिट होने के लिए इंजीनियर किया गया है।

एयरफ्लो नियंत्रण
नोजल सक्शन नियंत्रण, हेड मोशन, या आंतरिक एयर स्विच के लिए एक्ट्यूएटर्स को सक्रिय करने के लिए संपीड़ित हवा को निर्देशित करता है।

हेड-विशिष्ट संगतता
विशेष रूप से FUJI V12 प्लेसमेंट हेड के भीतर उपयोग के लिए डिज़ाइन किया गया है।

लंबा जीवन और विश्वसनीयता
लाखों ऑपरेशन चक्रों के साथ मांग वाले वातावरण में निरंतर ड्यूटी के लिए बनाया गया है।

तकनीकी विनिर्देश

अनुप्रयोग

नोजल सक्शन चालू/बंद को नियंत्रित करता है
Z-अक्ष या आंतरिक मिनी सिलेंडरों को सक्रिय करता है
हेड के अंदर एयर-चालित मोशन सिस्टम का हिस्सा
सटीक घटक पिकअप, प्लेसमेंट और रिलीज सुनिश्चित करता है

रखरखाव और हैंडलिंग युक्तियाँ

यह सुनिश्चित करें कि क्लॉगिंग या जंग से बचने के लिए साफ, नमी-मुक्त हवा की आपूर्ति की जाए।
चिपकने, शोर या धीमी सक्रियण के संकेतों की जाँच करें।
यदि प्रतिक्रियाशीलता घट जाती है तो निवारक हेड रखरखाव के दौरान बदलें।
प्रतिस्थापन के दौरान हमेशा FUJI’s ESD और क्लीनरूम हैंडलिंग प्रोटोकॉल का पालन करें।

संबंधित घटक

FUJI H11352 V12 सोलेनोइड वाल्व के लिए संबंधित सहायक उपकरण

ये हिस्से V12 वर्किंग हेड के वायवीय कार्यों की सटीक वायु नियंत्रण, त्वरित सक्रियण और दीर्घकालिक स्थिरता सुनिश्चित करने के लिए एक साथ काम करते हैं।

FUJI H11352 V12 सोलेनोइड वाल्व के लिए संबंधित पार्ट नंबर

नोट: (उदाहरण) के साथ चिह्नित पार्ट नंबर FUJI V12 हेड असेंबली में अक्सर उपयोग किए जाते हैं लेकिन मॉडल संस्करण या क्षेत्र के आधार पर भिन्न हो सकते हैं। हमेशा FUJI’s आधिकारिक पार्ट्स कैटलॉग या अपने उपकरण आपूर्तिकर्ता के साथ क्रॉस-चेक करें।

FAQ गाइड – FUJI H11352 V12 वर्किंग हेड सोलेनोइड वाल्व

1. FUJI H11352 क्या है?

उत्तर:
FUJI H11352 एक वायवीय सोलेनोइड वाल्व है जो FUJI NXT/NXT II/NXT III प्लेसमेंट मशीनों के V12 वर्किंग हेड के अंदर स्थापित है। यह हेड के भीतर विभिन्न आंतरिक एक्ट्यूएटर्स को संपीड़ित हवा के प्रवाह को नियंत्रित करता है, जिससे सक्शन, रिलीज और Z-अक्ष गति जैसे नोजल आंदोलनों का सटीक नियंत्रण सक्षम होता है।

2. यह सोलेनोइड वाल्व क्या करता है?

उत्तर:
यह V12 हेड के अंदर वायवीय कार्यों को नियंत्रित करने के लिए विद्युत रूप से हवा को चालू/बंद करता है, जैसे:

नोजल वैक्यूम नियंत्रण (सक्शन/रिलीज)
Z-अक्ष सक्रियण (नोजल शाफ्ट का ऊपर/नीचे आंदोलन)
यांत्रिक स्थिति या स्विचिंग के लिए आंतरिक सिलेंडर आंदोलन
इसकी तेज़ स्विचिंग गति विश्वसनीय और दोहराने योग्य उच्च गति प्लेसमेंट सुनिश्चित करती है।

3. यह कहाँ स्थित है?

उत्तर:
H11352 वाल्व V12 हेड असेंबली के अंदर माउंट किया गया है, आमतौर पर वायवीय नियंत्रण ब्लॉक के पास। यह विद्युत सिग्नल केबलों और एयर सप्लाई टयूबिंग दोनों से जुड़ता है।

4. एक दोषपूर्ण H11352 वाल्व के लक्षण क्या हैं?

उत्तर:

नोजल घटकों को उठा या छोड़ नहीं सकता
हेड के अंदर से हवा के रिसाव की आवाज़
Z-अक्ष पर धीमी या कोई नोजल गति नहीं
सक्शन विफलता या हेड खराबी से संबंधित त्रुटि संदेश
अनियमित वायु प्रतिक्रिया या कमजोर वैक्यूम दबाव

5. इसका रखरखाव या प्रतिस्थापन कैसे किया जाता है?

उत्तर:

नियमित हेड रखरखाव चक्रों के दौरान वाल्व का निरीक्षण करें
हवा के रिसाव, ढीले फिटिंग या विलंबित सक्रियण की जाँच करें
यदि वाल्व क्लॉगिंग, धीमी प्रतिक्रिया, या विद्युत विफलता के संकेत दिखाता है तो उसे बदलें
ESD-सुरक्षित उपकरणों और साफ, सूखी संपीड़ित हवा का उपयोग करें
प्रतिस्थापन के बाद, नोजल गति और सक्शन का परीक्षण करें

6. वायु दाब की आवश्यकता क्या है?

उत्तर:
सोलेनोइड वाल्व आमतौर पर 0.45 MPa से 0.60 MPa साफ, सूखी संपीड़ित हवा के तहत संचालित होता है। वाल्व विफलता या हेड खराबी को रोकने के लिए विनियमित आपूर्ति सुनिश्चित करें।

7. क्या इसे अलग से बदला जा सकता है?

उत्तर:
हाँ, H11352 को पूरे हेड को हटाए बिना स्वतंत्र रूप से बदला जा सकता है।
सुनिश्चित करें कि आप:

सिग्नल केबल और एयर लाइनों को डिस्कनेक्ट करें
वाल्व को उसके माउंटिंग ब्रैकेट से खोलें या छोड़ें
मूल FUJI-संगत भागों और टॉर्क विनिर्देशों का उपयोग करके पुन: स्थापित करें

8. इसके साथ कौन से घटक काम करते हैं?

9. सोलेनोइड वाल्व की विफलता का क्या कारण है?

उत्तर:

दूषित वायु आपूर्ति (तेल, धूल, नमी)
नियंत्रण संकेत में ओवरवॉल्टेज या टूटी हुई वायरिंग
दीर्घकालिक उपयोग से अत्यधिक चक्र थकान
हेड डिसअसेंबली या सफाई के दौरान अनुचित हैंडलिंग

10. इसकी जाँच कितनी बार की जानी चाहिए?

उत्तर:

निर्धारित हेड रखरखाव के दौरान (आमतौर पर उत्पादन की मात्रा के आधार पर हर 3–6 महीने)
तुरंत अगर सक्शन विफलता, हेड त्रुटि, या हवा का रिसाव होता है
हेड रिफर्बिशमेंट या नोजल सिस्टम की सफाई के बाद

आदेश और संगतता नोट्स

पुष्टि करें कि आपका हेड मॉडल V12 है – V8, V4, आदि नहीं।
प्रदर्शन और वैक्यूम अखंडता को बनाए रखने के लिए हमेशा मूल FUJI भागों का उपयोग करें
प्रतिस्थापन पार्ट नंबर: H11352
