उच्च परिशुद्धता FUJI AA7SA00 अंशांकन ग्लास IC SMT उपकरण के लिए

FUJIHBC कैलिब्रेशन ग्लास IC AA7SA00

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी


उत्पाद का परिचय

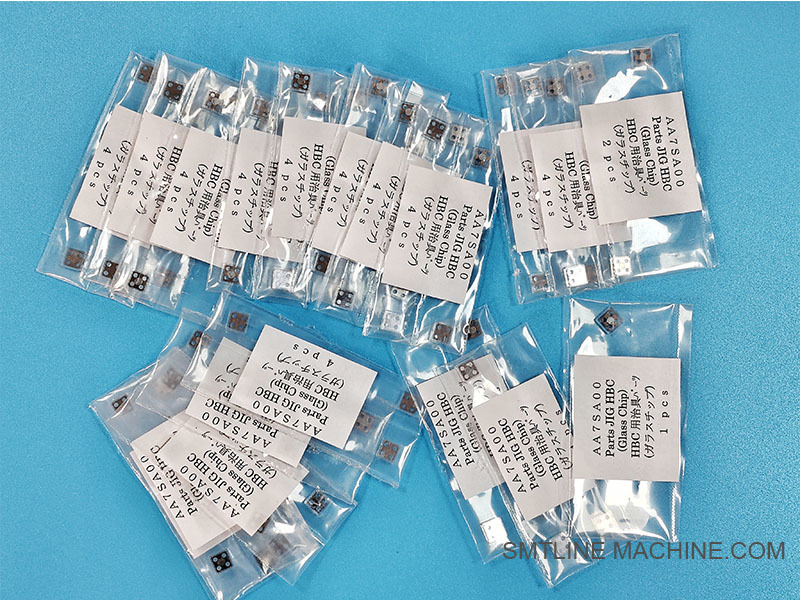

FUJI AA7SA00 HBC कैलिब्रेशन ग्लास आईसी

अवलोकन

FUJI HBC कैलिब्रेशन ग्लास आईसी (AA7SA00) एक सटीक ग्लास संदर्भ मानक है जिसका उपयोग FUJI SMT प्लेसमेंट सिस्टम के लिए हेड बीम कैलिब्रेशन (HBC) प्रक्रियाओं में किया जाता है।यह दृष्टि प्रणालियों के ऑप्टिकल कैलिब्रेशन और संरेखण के लिए एक महत्वपूर्ण बेंचमार्क उपकरण के रूप में कार्य करता हैयह सुनिश्चित करता है कि मशीन के कैमरा और पहचान एल्गोरिदम उच्च स्थिति सटीकता और दोहराव को बनाए रखें।

यह कैलिब्रेशन ग्लास एक घटक (आईसी पैकेज) का अनुकरण करता है जिसमें फ्यूडियल मार्क्स या पैटर्न अंकित होते हैं, जिससे सिस्टम को ज्ञात ज्यामितीय संदर्भ के साथ इसकी पहचान सटीकता की तुलना करने की अनुमति मिलती है।

प्रमुख विशेषताएं

उच्च परिशुद्धता वाले उत्कीर्णन
ग्लास में माइक्रोन स्तर के संदर्भ चिह्न लगाए गए हैं जिनका उपयोग मशीन विजन कैलिब्रेशन को सत्यापित या सही करने के लिए किया जाता है।

ऑप्टिकल स्पष्टता और स्थिरता
उच्च शुद्धता वाले ऑप्टिकल ग्लास से बना, विकृतियों, खरोंचों और तापमान परिवर्तनों के लिए प्रतिरोधी।

एचबीसी कैलिब्रेशन इकाइयों में प्रयोग किया जाता है
विशेष रूप से नोजल और सिर संरेखण कार्यों के लिए FUJI HBC इकाइयों के साथ संगत।

पुनः प्रयोज्य और टिकाऊ
कैलिब्रेशन गुणवत्ता में गिरावट के बिना बार-बार उपयोग के लिए डिज़ाइन किया गया।

तकनीकी विनिर्देश

आवेदन

ऑप्टिकल पहचान प्रणालियों का कैलिब्रेशन (कैमरा ऑफसेट, विरूपण, फोकस)
प्लेसमेंट हेड मूवमेंट और पहचान सटीकता का संरेखण।
कैमरों और यांत्रिक अक्षों के बीच XY, Theta निर्देशांक मानचित्रण का सत्यापन।
FUJI की HBC (हेड बीम कैलिब्रेशन) प्रणाली में प्रयोग किया जाता है।

उपयोग और रखरखाव के लिए सुझाव

संदूषण से बचने के लिए केवल दस्ताने या एंटी-स्टैटिक पिंजरों से काम करें।
यदि कोई धूल या धूल हो तो उसे ऑप्टिकल ग्रेड के कपड़े और शराब से साफ करें।
खरोंच या चिपचिपाहट से बचने के लिए मूल सुरक्षात्मक मामले में रखें।
यह सुनिश्चित करने के लिए नियमित रूप से निरीक्षण करें कि संदर्भ चिह्न बरकरार और दिखाई दे रहे हैं।

FUJI AA7SA00 के लिए संबंधित सहायक उपकरण HBC कैलिब्रेशन ग्लास IC

ये एक्सेसरीज मिलकर AA7SA00 कैलिब्रेशन ग्लास आईसी का उपयोग करके विजन सिस्टम कैलिब्रेशन और हेड एलाइनिंग प्रक्रियाओं के सटीक, दोहराए जाने योग्य और सुरक्षित निष्पादन को सुनिश्चित करती हैं।

FUJI AA7SA00 के लिए संबंधित भाग संख्याएँ HBC कैलिब्रेशन ग्लास IC

नोटः (उदाहरण) के रूप में चिह्नित आइटम विशिष्ट FUJI कैलिब्रेशन सेटअप के आधार पर प्रतिनिधि भाग संख्याएं हैं। सटीक संख्याएं मशीन मॉडल (जैसे, NXT II, NXT III,AIMEX) और अपने FUJI भागों कैटलॉग या एक अधिकृत आपूर्तिकर्ता के माध्यम से सत्यापित किया जाना चाहिए.

अक्सर पूछे जाने वाले प्रश्न गाइड FUJI AA7SA00 HBC कैलिब्रेशन ग्लास आईसी

1FUJI AA7SA00 क्या है?

उत्तर:
AA7SA00 एक कैलिब्रेशन ग्लास आईसी है जिसका उपयोग FUJI की हेड बीम कैलिब्रेशन (HBC) प्रणाली में किया जाता है। यह कैमरा प्रणालियों की सटीकता को कैलिब्रेट और सत्यापित करने के लिए एक सटीक दृश्य संदर्भ प्रदान करता है,नोजल का संरेखण, और SMT प्लेसमेंट मशीनों में सिर की स्थिति।

2कैलिब्रेशन ग्लास का कार्य क्या है?

उत्तर:

दृष्टि पहचान प्रणाली के कैलिब्रेशन के लिए मानक संदर्भ पैटर्न के रूप में कार्य करता है।
नोजल और कैमरा प्रणालियों के बीच एक्स, वाई और θ-अक्ष (रोटेशन) संरेखण सुनिश्चित करता है।
कैमरे के विकृति, विस्थापन और सिर की गति विचलन की पहचान और सुधार में मदद करता है।
मशीन के नियमित रखरखाव के दौरान या भागों के यांत्रिक प्रतिस्थापन के बाद प्रयोग किया जाता है।

3कौन सी मशीन या प्रणाली AA7SA00 का प्रयोग करती है?

उत्तर:

FUJI NXT II, NXT III, AIMEX और अन्य मॉडल HBC (हेड बीम कैलिब्रेशन) इकाई से लैस हैं।
उच्च परिशुद्धता दृष्टि और सिर कैलिब्रेशन प्रक्रियाओं की आवश्यकता मशीनों के साथ संगत।

4कैलिब्रेशन ग्लास कैसा दिखता है?

उत्तर:
यह एक छोटा सा आयताकार ऑप्टिकल ग्लास है जिसमें माइक्रो-लेवल पर एट किए गए फिड्यूशियल पैटर्न हैं जो आईसी पैकेज की रूपरेखा, ग्रिड या क्रॉसफायर की तरह दिखते हैं।इन पैटर्न को कैलिब्रेशन के दौरान विजन सिस्टम द्वारा पढ़ा जाता है.

5. AA7SA00 कैलिब्रेशन ग्लास का उपयोग कैसे किया जाता है?

उत्तर:

एचबीसी कांच धारक या आधार फिक्स्चर में डाला जाता है।
मशीन की दृष्टि प्रणाली उत्कीर्ण चिह्नों की स्थिति को पकड़ती है और तुलना करती है।
विचलन का उपयोग नोजल, कैमरा और प्लेसमेंट निर्देशांक के बीच आंतरिक मानचित्रण को स्वचालित रूप से सही करने के लिए किया जाता है।

6इसके प्रतिस्थापन के क्या संकेत हैं?

उत्तर:

नक्काशीदार सतह पर खरोंच, धब्बे या चिप्स।
फीका या अस्पष्ट फिड्यूशियल मार्क्स जो कैलिब्रेशन की सटीकता को प्रभावित करते हैं।
दृश्य निरीक्षण में दरारें, अवशेष या दूषितता दिखाई देती है।
किसी अन्य यांत्रिक दोष के बिना बार-बार कैलिब्रेशन त्रुटियां।

7कैलिब्रेशन ग्लास की सफाई और रखरखाव कैसे करें?

उत्तर:

फिंगरप्रिंट और ईएसडी से बचने के लिए एंटी-स्टैटिक दस्ताने या प्लास्टिक पेंसिल का प्रयोग करें।
ऑप्टिकल ग्रेड के अल्कोहल और पित्त मुक्त कपड़े या स्वाब के साथ धीरे-धीरे साफ करें।
खरोंच या टूटने से बचने के लिए अपने मूल एंटी-स्टेटिक मामले में स्टोर करें।

8. AA7SA00 के साथ किस प्रकार के सामान का प्रयोग किया जाता है?

9कैलिब्रेशन ग्लास का प्रयोग कितनी बार करना चाहिए?

उत्तर:

मशीन की स्थापना या स्थानांतरण के दौरान
कैमरा, सिर या नोजल को बदलने के बाद
निवारक रखरखाव के हिस्से के रूप में (मासिक या त्रैमासिक)
जब कैमरा या स्थान की सटीकता अस्थिर हो जाती है

10एए7एसए00 कहाँ से खरीदें?

उत्तर:

FUJI के आधिकारिक वितरकों या प्रमाणित SMT आपूर्तिकर्ताओं से।
संगतता और सटीकता की गारंटी के लिए मूल भाग संख्याः AA7SA00 का अनुरोध करना सुनिश्चित करें।
