फ़ूजी H01 H02 PLAW (CLAMP) PH00274 SMT मशीन स्पेयर पार्ट्स

FUJIPH00274 H01 H02 पंजा ((क्लैम्प)

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी


उत्पाद का परिचय

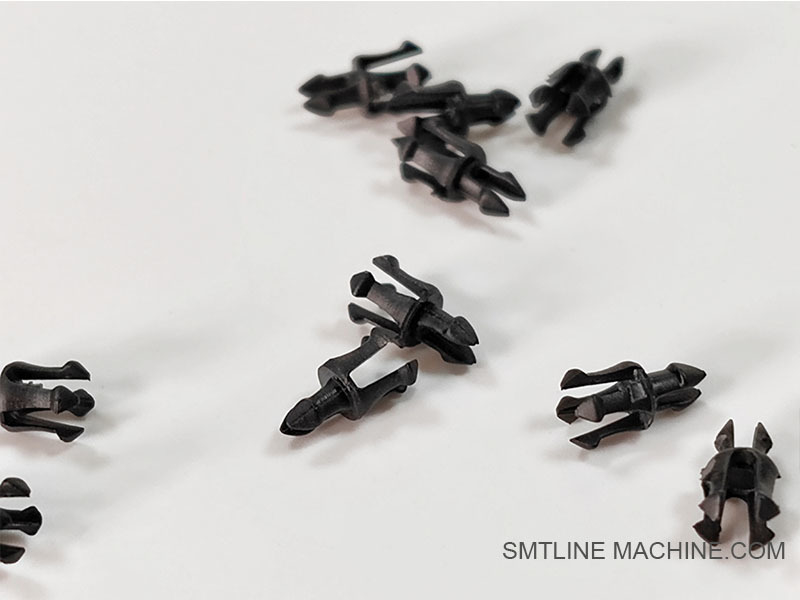

FUJI PH00274 ️ H01/H02 पंजा (क्लैम्प)

अवलोकन

FUJI PH00274 एक सटीक पंजा क्लैंप घटक है जिसका उपयोग FUJI NXT श्रृंखला SMT मशीनों के H01 और H02 काम करने वाले सिरों में किया जाता है। यह पंजा, जिसे अक्सर नोजल क्लैंप या रिटेन्शन क्लिप के रूप में जाना जाता है,उच्च गति पिक-एंड-प्लेस ऑपरेशन के दौरान नोजल को सुरक्षित रूप से पकड़ने में महत्वपूर्ण भूमिका निभाता है.

यह घटक पिकअप, ट्रांसफर और प्लेसमेंट के दौरान विश्वसनीय निर्धारण सुनिश्चित करते हुए त्वरित नोजल परिवर्तन को सक्षम करता है।

प्रमुख विशेषताएं

H01 / H02 सिरों के लिए डिज़ाइन किया गया
विशेष रूप से FUJI के उच्च गति वाले प्लेसमेंट हेड के लिए ठीक-पीच घटकों को संभालने के लिए डिज़ाइन किया गया।

त्वरित रिलीज़ तंत्र
स्थिरता से समझौता किए बिना तेज नोजल माउंट या अलग करने की अनुमति देता है।

उच्च पहनने के प्रतिरोध
लंबे जीवन और दोहराव के लिए टिकाऊ, स्प्रिंग-ग्रेड स्टील या मिश्र धातु से बना।

वैक्यूम के तहत स्थिर नोजल प्रतिधारण
निरंतर वैक्यूम चक्र और तेजी से Z-अक्ष आंदोलन के तहत भी नोजल पकड़ को मजबूत रखता है।

तकनीकी विनिर्देश

आवेदन

FUJI NXT H01 और H02 सिर
ऑपरेशन या ऑटो-चेंज के दौरान नोजल्स को पकड़ने या छोड़ने के लिए नोजल धारकों में उपयोग किया जाता है
उच्च गति लाइनों में स्थिर, उच्च परिशुद्धता वाले एसएमटी प्लेसमेंट के लिए आवश्यक

संबंधित घटक

FUJI PH00274 के लिए संबंधित सहायक उपकरण H01/H02 पंजा (क्लैम्प)

ये सहायक उपकरण नोजल क्लैंपिंग सिस्टम के लिए महत्वपूर्ण हैं, यह सुनिश्चित करते हुए कि PH00274 पंजा उच्च गति नोजल परिवर्तन और FUJI NXT मशीनों में प्लेसमेंट चक्र के दौरान विश्वसनीय रूप से कार्य करता है।

FUJI PH00274 के लिए संबंधित भाग संख्याएँ H01/H02 पंजा (क्लैम्प)

नोट: (उदाहरण) के साथ चिह्नित कुछ भाग संख्याएं उत्पादन वर्ष, संस्करण (NXT II/III), या प्रमुख संशोधन के आधार पर भिन्न हो सकती हैं। हमेशा FUJI या अपने अधिकृत वितरक से जांच करें।

मुझे बताओ अगर आप इन आंकड़ों की जरूरत हैः

एक्सेल प्रारूप में (बीओएम)
भागों की स्थिति दिखाने वाले एक विस्फोटित आरेख के साथ
या द्विभाषी प्रलेखन के लिए चीनी में अनुवादित

अक्सर पूछे जाने वाले प्रश्न गाइड FUJI PH00274 H01/H02 पंजा (क्लैम्प)

1FUJI PH00274 क्या है?

उत्तर:
PH00274 एक मैकेनिकल पंजा या क्लैंप घटक है जिसे FUJI NXT श्रृंखला SMT मशीनों के H01 और H02 वर्किंग हेड में उपयोग के लिए डिज़ाइन किया गया है।यह सुरक्षित रूप से उच्च गति घटक प्लेसमेंट संचालन के दौरान जगह में नोजल रखता है.

2H01/H02 सिर में क्लैंप का कार्य क्या है?

उत्तर:
क्लैंप यह सुनिश्चित करता है कि नोजल नोजल धारक के अंदर दृढ़ता से तय हो, यहां तक कि उच्च गति आंदोलन, Z- अक्ष स्ट्रोक और वैक्यूम चक्र के दौरान भी। यह नोजल के त्वरित और सुरक्षित परिवर्तन की अनुमति देता है,स्वचालित उत्पादन लाइनों में आवश्यक.

3कौन से FUJI सिर PH00274 क्लैंप का उपयोग करते हैं?

उत्तर:
क्लैंप का प्रयोग निम्न में किया जाता हैः

H01 काम करने वाला सिर (उदाहरण के लिए भाग संख्या 2AGTHA004000)
H02 कार्यशील सिर (उदाहरण के लिए, भाग संख्या 2AGTHA005000)

ये सिर फुजी एनएक्सटी II, एनएक्सटी III और एआईएमईएक्स प्लेटफार्मों पर स्थापित किए जाते हैं।

4क्लैंप की खराबी या पहनने के लक्षण क्या हैं?

उत्तर:

प्लेसमेंट के दौरान नोजल गिर जाता है या ढीला हो जाता है
नोजल विनिमय त्रुटियां या लगातार गलत संरेखण
पिक/प्लेस ऑपरेशन के दौरान असामान्य आंदोलन या कूदना
खराब नोजल सीट के कारण असंगत सक्शन

5क्या PH00274 क्लैंप को व्यक्तिगत रूप से बदला जा सकता है?

उत्तर:
हाँ. इसे पूर्ण धारक या सिर से स्वतंत्र रूप से बदला जा सकता है. प्रतिस्थापन के बाद, परिचालन समस्याओं से बचने के लिए उचित स्थिति सुनिश्चित करें और नोजल प्रतिधारण ताकत का परीक्षण करें।

6क्लैंप की कितनी बार जांच या रखरखाव किया जाना चाहिए?

उत्तर:

नियमित रखरखाव के दौरान हर 1-2 महीने में
तुरंत अगर नोजल त्रुटियां होती हैं
पहनने, वसंत थकान, या आंदोलन को प्रभावित करने वाले मलबे की जांच करें।

7क्या क्लैंप के लिए स्नेहन की आवश्यकता है?

उत्तर:
आम तौर पर क्लैंप पर कोई सीधा स्नेहन नहीं किया जाता है।स्प्रिंग्स) साफ है और हल्के तेल जहां FUJI रखरखाव दिशानिर्देशों में निर्दिष्ट है.

8PH00274 क्लैंप के साथ कौन से अन्य भाग निकटता से काम करते हैं?

9क्या PH00274 को निकालने के बाद पुनः उपयोग किया जा सकता है?

उत्तर:
यदि क्लैंप झुका हुआ, पहना हुआ या थका हुआ नहीं है, तो इसका पुनः उपयोग किया जा सकता है। हालांकि, इसकी सटीकता और स्प्रिंग एक्शन के कारण, इसे बड़ी मरम्मत के दौरान या उच्च उपयोग चक्र के बाद बदलने की सिफारिश की जाती है।

10मैं PH00274 क्लैंप कहाँ से खरीद सकता हूँ?

उत्तर:
उपलब्धः

FUJI SMT अधिकृत वितरक
विश्वसनीय एसएमटी पार्ट्स आपूर्तिकर्ता (ओईएम या प्रमाणित गुणवत्ता सुनिश्चित करें)

नोजल रिटेन या सुरक्षा समस्याओं से बचने के लिए कम लागत वाले गैर-ओईएम भागों से बचें।
