FUJI NXT पिन
,ट्रैक संदर्भ NXT पिन
,PM23709 NXT पिन
-
ब्रांडफ़ूजी
-
मॉडलफ़ूजी PM23709 NXT पिन, ट्रैक संदर्भ
-
क्षमता1009
-
माउंटर वजन0.79 किग्रा
-
माउंटर का आकार56
-
देने वालासीएनएसएमटी
-
स्थितिनया
-
उत्पत्ति के प्लेसजापान
-
ब्रांड नामFUJI
-
प्रमाणनYAMAHA Vibration Vibration Fit YV YS
-
मॉडल संख्याफ़ूजी PM23709 NXT पिन, ट्रैक संदर्भ
-
न्यूनतम आदेश मात्रा1
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणलकड़ी का बक्सा
-
प्रसव के समय1-2 कार्य दिवस
-
भुगतान शर्तेंटी/टी, वेस्टर्न यूनियन, पेपैल
-
आपूर्ति की क्षमता10 पीस/दिन
FUJI PM23709 NXT पिन, ट्रैक संदर्भ SMT स्पेयर पार्ट्स
FUJI PM23709 NXT पिन, ट्रैक संदर्भ
हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी
उत्पाद परिचय – FUJI PM23709 NXT ट्रैक संदर्भ पिन

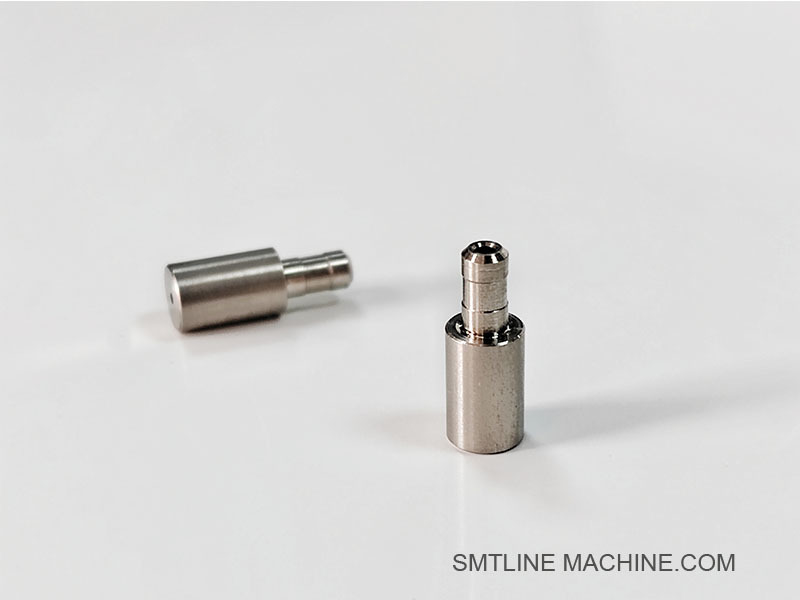

FUJI PM23709 एक ट्रैक संदर्भ पिन है जिसका उपयोग NXT श्रृंखला SMT मशीनों में घटक फीडर या कन्वेयर ट्रैक के सटीक संरेखण और स्थिति में सहायता के लिए किया जाता है। यह यांत्रिक पिन एक संदर्भ लोकेटर के रूप में कार्य करता है, जो मशीन के परिचालन क्षेत्र के भीतर फीडर इकाइयों या ट्रैक तत्वों की सटीक स्थापना सुनिश्चित करने में मदद करता है।
मुख्य विशेषताएँ:
उच्च-सटीक मशीनिंग: ट्रैक या फीडर संरेखण के लिए एक सुसंगत भौतिक संदर्भ बिंदु के रूप में कार्य करने के लिए सटीक सहनशीलता के लिए निर्मित।
टिकाऊ निर्माण: पहनने के प्रतिरोधी धातु से बना, बार-बार यांत्रिक संपर्क और फीडर परिवर्तनों के बावजूद लंबे समय तक सेवा जीवन सुनिश्चित करता है।
कॉम्पैक्ट डिज़ाइन: फीडर बेस या कन्वेयर रेल संरचना में निर्दिष्ट गाइड छेद या संदर्भ स्लॉट में फिट बैठता है।
दोहराने योग्य सटीकता के लिए महत्वपूर्ण: फीडर की सही स्थिति और दूरी बनाए रखने में मदद करता है, जिससे यांत्रिक गलत संरेखण या घटक पिक-अप त्रुटियों को रोका जा सकता है।
अनुप्रयोग:
FUJI NXT / NXT II / NXT III प्लेसमेंट प्लेटफार्मों में उपयोग किया जाता है
फीडर बेस, कन्वेयर रेल, या ट्रैक संरचना पर लगाया गया
के संरेखण के लिए एक यांत्रिक संदर्भ बिंदु के रूप में कार्य करता है:
फीडर मॉड्यूल
कैरियर टेप
कन्वेयर परिवहन ट्रैक
भाग संख्या:
PM23709
रखरखाव युक्तियाँ:
पहनने, झुकने या जंग के लिए नियमित रूप से निरीक्षण करें
यदि संदर्भ सटीकता से समझौता किया जाता है तो बदलें
हमेशा आसपास की सतहों को साफ करें ताकि तंग, सुसंगत फिटिंग सुनिश्चित हो सके
संबंधित सहायक उपकरण – FUJI PM23709 NXT ट्रैक संदर्भ पिन
| सहायक उपकरण का नाम | विवरण |
| फीडर बेस प्लेट | धातु का आधार जहां फीडर लगाए जाते हैं; PM23709 पिन को फीडर संरेखण को परिभाषित करने के लिए इस प्लेट में डाला जाता है। |
| फीडर संरेखण प्लेट / लोकेटर | फीडर मॉड्यूल की पार्श्व स्थिति को सुरक्षित करने के लिए संदर्भ पिन के साथ संयोजन में काम करता है। |
| ट्रैक क्लैंप / फीडर क्लैंप | एक यांत्रिक भाग जो संदर्भ पिन का उपयोग करके संरेखित होने के बाद फीडर या ट्रैक को जगह पर बंद कर देता है। |
| कन्वेयर ट्रैक असेंबली | पीसीबी के लिए परिवहन रेल शामिल हैं; संदर्भ पिन उन्हें मशीन के भीतर लगातार संरेखित करने में मदद करते हैं। |
| गाइड बुशिंग / पिन स्लीव | सटीक इंसर्ट या स्लीव जो पिन को मजबूती से पकड़ता है और दीर्घकालिक आयामी सटीकता सुनिश्चित करता है। |
| फीडर मॉड्यूल (उदाहरण के लिए, 8 मिमी, 12 मिमी) | वह इकाई जो घटक रीलों को रखती है और फीड करती है; सटीक घटक पिकअप के लिए ट्रैक पिन के संदर्भ में स्थापित। |
| फीडर लॉकिंग स्क्रू / लैच | संरेखण के बाद फीडर मॉड्यूल को सुरक्षित करता है; अक्सर स्थितिगत स्थिरता के लिए संदर्भ पिन के साथ उपयोग किया जाता है। |
| संरेखण जिग / गेज ब्लॉक | मशीन अंशांकन या रखरखाव के दौरान ट्रैक पिन की सही ऊंचाई और स्थिति को सत्यापित करने के लिए उपयोग किया जाता है। |
संबंधित भाग संख्याएँ – FUJI PM23709 NXT ट्रैक संदर्भ पिन
| आइटम का नाम | भाग संख्या (उदाहरण) | विवरण |
| ट्रैक संदर्भ पिन | PM23709 | FUJI NXT मशीनों पर फीडर या ट्रैक पोजीशनिंग के लिए उपयोग किया जाने वाला मुख्य संरेखण पिन। |
| फीडर बेस प्लेट (8mm–56mm) | AA4GZ00 / AA47K00 | धातु का आधार जो फीडर मॉड्यूल को रखता है और जिसमें संदर्भ पिन डाला जाता है। |
| फीडर गाइड बुशिंग / स्लीव | PM93020 / PM91160 | सटीक पिन प्लेसमेंट के लिए सटीक स्लीव या छेद इंसर्ट। |
| फीडर क्लैंप / ट्रैक क्लैंप | PK32300 / AA2WZ00 | संदर्भ पिन का उपयोग करके संरेखण के बाद फीडर मॉड्यूल या ट्रैक को लॉक करता है। |
| फीडर संरेखण प्लेट (बायाँ/दायाँ) | PB25820 / PB25810 | गाइड के रूप में संदर्भ पिन का उपयोग करके फीडर की सुसंगत पार्श्व स्थिति सुनिश्चित करता है। |
| फीडर मॉड्यूल (8mm उदाहरण) | AA21A00 / AA84000 | PM23709-निर्देशित संरेखण के साथ संगत मानक NXT फीडर। |
| फीडर लॉकिंग स्क्रू | XH00660 / XH01160 | स्थापना के बाद संरेखित स्थिति में फीडर को सुरक्षित करने के लिए उपयोग किया जाता है। |
| कन्वेयर ट्रैक असेंबली (NXT) | PK62300 / PK62400 | पूर्ण ट्रैक सिस्टम जहां संदर्भ पिन का उपयोग सुसंगत पीसीबी संरेखण के लिए भी किया जा सकता है। |
नोट: भाग संख्या NXT पीढ़ी (I/II/III) या विशिष्ट फीडर चौड़ाई (उदाहरण के लिए, 8 मिमी, 12 मिमी, 24 मिमी) के अनुसार भिन्न हो सकती है। हमेशा पुष्टि के लिए अपने FUJI पार्ट्स मैनुअल या आपूर्तिकर्ता से परामर्श करें।
FAQ गाइड – FUJI PM23709 NXT पिन, ट्रैक संदर्भ
1. FUJI PM23709 ट्रैक संदर्भ पिन क्या है?
PM23709 एक सटीक-मशीनीकृत पिन है जिसका उपयोग FUJI NXT श्रृंखला SMT मशीनों में फीडर मॉड्यूल या कन्वेयर ट्रैक के संरेखण के लिए एक यांत्रिक संदर्भ बिंदु प्रदान करने के लिए किया जाता है।
2. ट्रैक संदर्भ पिन का कार्य क्या है?
फीडर या ट्रैक रेल की सटीक स्थिति का मार्गदर्शन करता है
पुनः अंशांकन के बिना दोहराने योग्य स्थापना सुनिश्चित करता है
विश्वसनीय घटक प्लेसमेंट के लिए यांत्रिक संरेखण सटीकता बनाए रखता है
3. FUJI की कौन सी मशीनें PM23709 पिन का उपयोग करती हैं?
यह इसके साथ संगत है:
FUJI NXT, NXT II, और NXT III श्रृंखला मशीनें
प्लेसमेंट मॉड्यूल और कन्वेयर सेक्शन जहां यांत्रिक ट्रैक संरेखण की आवश्यकता होती है
4. पिन कहाँ स्थापित है?
आमतौर पर:
फीडर बेस प्लेट या ट्रैक माउंटिंग संरचना में डाला जाता है
एक स्थिति निर्धारण एंकर के रूप में कार्य करने के लिए गाइड छेद या स्लीव में फिट बैठता है
5. PM23709 पिन किन सामग्रियों से बना है?
उच्च-कठोरता, पहनने के प्रतिरोधी स्टील से बना
जंग और पहनने से बचाने के लिए सतह-परिष्कृत
सटीक सहनशीलता में सटीक फिट के लिए डिज़ाइन किया गया
6. क्या संदर्भ पिन एक पहनने वाला भाग है?
आमतौर पर नहीं, लेकिन इसे बदलने की आवश्यकता हो सकती है यदि:
यह मुड़ जाता है, घिस जाता है, या जंग लग जाता है
यह अब बेस संरचना में तंग फिटिंग बनाए नहीं रखता है
फीडर गलत संरेखण या कंपन संबंधी समस्याएं देखी जाती हैं
7. इसका कितनी बार निरीक्षण किया जाना चाहिए?
नियमित फीडर स्टेशन रखरखाव के दौरान
जब भी संरेखण त्रुटियां या फीडर समस्याएं आती हैं
हर 3–6 महीने में दृश्य निरीक्षण और फिट-चेकिंग की सिफारिश की जाती है
8. क्या मैं सिस्टम को फिर से संरेखित किए बिना पिन बदल सकता हूँ?
हाँ—यदि सही ढंग से स्थापित किया गया है, तो प्रतिस्थापन पिन बिना पुन: अंशांकन के संरेखण बनाए रखेगा, यह मानते हुए कि अन्य सभी हार्डवेयर बरकरार हैं।
9. इस पिन के साथ किन उपकरणों या एक्सेसरीज़ की आवश्यकता है?
सटीक प्लेसमेंट के लिए गाइड बुशिंग या स्लीव
संरेखित फीडर को जगह पर रखने के लिए फीडर क्लैंप और लॉकिंग स्क्रू
अंशांकन जिग (यदि संरेखण सत्यापन की आवश्यकता है)
10. मुझे वास्तविक PM23709 पिन कहाँ मिल सकते हैं?
आप से ऑर्डर कर सकते हैं:
अधिकृत FUJI SMT पार्ट्स वितरक
OEM-अनुमोदित आपूर्तिकर्ता
FUJI का आधिकारिक पार्ट्स और सेवा नेटवर्क
