FUJI SAM6821 XPF R-axis Motor SMT Machine Spare Parts

FUJI SAM6821 XPF आर-अक्ष मोटर एसएमटी मशीन स्पेयर पार्ट्स

उत्पाद - श्रीमती स्पेयर पार्ट्स
  • प्रमुखता देना

    SAM6821 आर-अक्ष मोटर

    ,

    FUJI आर-अक्ष मोटर

    ,

    एक्सपीएफ आर-अक्ष मोटर

  • ब्रांड
    फ़ूजी
  • मॉडल
    FUJI SAM6821 XPF R- अक्ष मोटर
  • क्षमता
    1009
  • माउंटर वजन
    0.79 किग्रा
  • माउंटर का आकार
    56
  • देने वाला
    सीएनएसएमटी
  • स्थिति
    नया
  • उत्पत्ति के प्लेस
    जापान
  • ब्रांड नाम
    FUJI
  • प्रमाणन
    YAMAHA Vibration Vibration Fit YV YS
  • मॉडल संख्या
    FUJI SAM6821 XPF R- अक्ष मोटर
  • न्यूनतम आदेश मात्रा
    1
  • मूल्य
    विनिमय योग्य
  • पैकेजिंग विवरण
    लकड़ी का बक्सा
  • प्रसव के समय
    1-2 कार्य दिवस
  • भुगतान शर्तें
    टी/टी, वेस्टर्न यूनियन, पेपैल
  • आपूर्ति की क्षमता
    10 पीस/दिन

FUJI SAM6821 XPF आर-अक्ष मोटर एसएमटी मशीन स्पेयर पार्ट्स

मूल्य प्राप्त करें अब से संपर्क करें

FUJI SAM6821 XPF आर-अक्ष मोटर

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

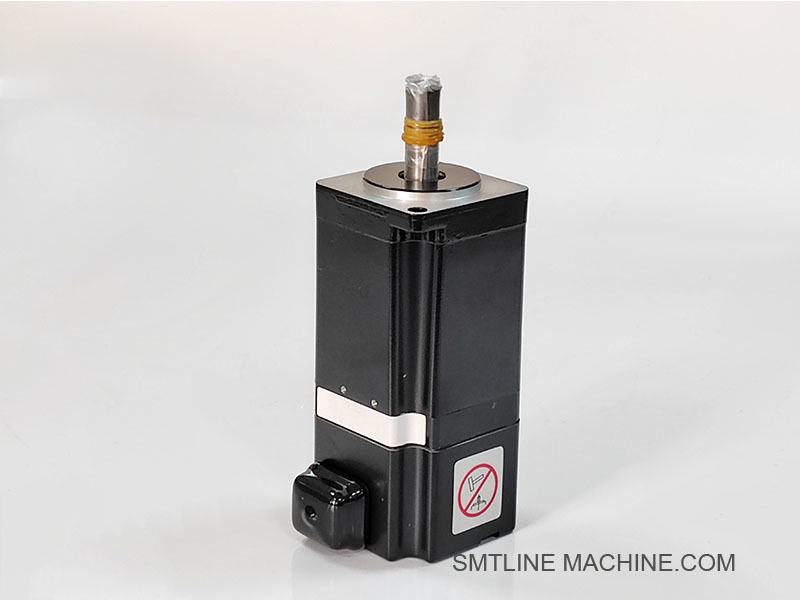

FUJI SAM6821 XPF आर-एक्सिस मोटर (रोटेशन एक्सिस मोटर)



अवलोकन

FUJI SAM6821 एक AC सर्वो मोटर है जिसे FUJI XPF श्रृंखला उच्च गति SMT मशीनों में प्लेसमेंट हेड के R-अक्ष (रोटेशन अक्ष) को चलाने के लिए डिज़ाइन किया गया है।यह माउंट से पहले नोजल या प्लेसमेंट इकाई घुमाकर सटीक घटक अभिविन्यास नियंत्रण सक्षम बनाता है.



प्रमुख विशेषताएं

सटीक घटक कोण समायोजन के लिए उच्च परिशुद्धता घूर्णन नियंत्रण
तेजी से प्रतिक्रिया समय, उच्च गति प्लेसमेंट सिर के लिए आदर्श
बंद लूप प्रतिक्रिया और कोण सटीकता के लिए एक अंतर्निहित एन्कोडर से लैस
उच्च ड्यूटी-साइकिल एसएमटी उत्पादन वातावरण में स्थायित्व के लिए बनाया गया
प्लेसमेंट हेड एसेम्ब्ली में इंटीग्रेशन के लिए कॉम्पैक्ट डिजाइन



आवेदन

FUJI XPF श्रृंखला पिक-एंड-प्लेस मशीनों में प्रयोग किया जाता हैः

XPF, XPF-L, XPF-W
H01, H04, H08, H24 जैसे सिरों की R-अक्ष (रोटेशन) को नियंत्रित करता है
क्यूएफपी, कनेक्टर और अन्य कोण-संवेदनशील घटकों का उचित अभिविन्यास सुनिश्चित करता है



विशिष्ट विनिर्देश

विनिर्देश विवरण
भाग संख्या SAM6821
मोटर प्रकार एसी सर्वो मोटर
नियंत्रित धुरी आर-अक्ष (रोटेशन अक्ष)
एन्कोडर प्रकार वृद्धिशील / पूर्ण (फूजी मानक)
नामित वोल्टेज 200-240V AC (चालक-निर्भर)
घुड़सवार शैली सीधे सिर पर लगे हुए
इंटरफेस FUJI के स्वामित्व वाले सर्वो ड्राइवर बोर्ड



लाभ

प्लेसमेंट से पहले सटीक घटक अभिविन्यास सुनिश्चित करता है
गलत संरेखण, घूर्णन त्रुटि और प्लेसमेंट दोषों को कम करता है
FUJI के उन्नत प्लेसमेंट एल्गोरिदम के साथ सहजता से काम करता है
FUJI के नियंत्रण वास्तुकला के साथ सीधे एकीकृत करने के लिए डिज़ाइन किया गया
उच्च मिश्रण वातावरण में थ्रूपुट और प्लेसमेंट उपज में सुधार करता है



संबंधित घटक

घटक भाग संख्या (उदाहरण) कार्य
आर-अक्ष मोटर SAM6821 प्लेसमेंट नोजल के घूर्णन आंदोलन ड्राइव
सर्वो ड्राइवर बोर्ड XK04032 / XK04120 मोटर को शक्ति और नियंत्रण संकेत प्रदान करता है
एन्कोडर फीडबैक केबल XH01270 नियंत्रक को स्थिति डेटा प्रेषित करता है
पावर केबल XH01120 मोटर को बिजली की आपूर्ति से जोड़ता है
आर-अक्ष युग्मन/लिंकेज XM02390 यांत्रिक रूप से घुमावदार नोजल इकाई के लिए मोटर जोड़ता है
माउंटिंग ब्रैकेट XM02630 मोटर को सिर के अंदर जगह पर रखता है
सीमा / होम सेंसर XM03150 आर-अक्ष मूल या सीमाओं का पता लगाता है (वैकल्पिक)














संबंधित सहायक उपकरण FUJI SAM6821 XPF आर-अक्ष मोटर

घटक भाग संख्या (उदाहरण) विवरण
आर-अक्ष सर्वो ड्राइवर बोर्ड XK04032 / XK04120 SAM6821 आर-अक्ष मोटर ड्राइव और नियंत्रण
एन्कोडर फीडबैक केबल XH01270 नियंत्रण प्रणाली के लिए मोटर से एन्कोडर संकेत जोड़ता है
पावर सप्लाई केबल XH01120 ड्राइवर बोर्ड से आर-अक्ष मोटर के लिए शक्ति प्रदान करता है
मोटर माउंटिंग ब्रैकेट XM02630 समर्थन और प्लेसमेंट सिर विधानसभा के भीतर आर-अक्ष मोटर को सुरक्षित करता है
आर-अक्ष युग्मन / शाफ्ट लिंक XM02390 नोजल रोटेशन तंत्र के लिए मोटर शाफ्ट कनेक्ट करता है
आर-अक्ष घूर्णन शाफ्ट XM02850 / XM02720 यांत्रिक रूप से नोजल या घटक ग्रिपर के लिए रोटेशन प्रेषित करता है
सीमा सेंसर / मूल सेंसर XM03150 आर-अक्ष के लिए घर की स्थिति या रोटेशन सीमाओं का पता लगाता है
आर-अक्ष लॉक गियर XM02980 रोटेशनल लॉकिंग या प्लेसमेंट के दौरान डिटेंट फंक्शन में सहायता करता है
शीतलन पंखे (यदि लागू हो) XH01431 निरंतर संचालन के दौरान ताप स्थिरता बनाए रखता है
सुरक्षात्मक कवर XM03090 मलबे और यांत्रिक क्षति से मोटर और घूर्णन भागों की सुरक्षा

वैकल्पिक / सहायक सहायक उपकरण

सहायक उपकरण कार्य
संरेखण जिग सटीक सेटअप के लिए मोटर या सिर की स्थापना के दौरान प्रयोग किया जाता है
कंपन डिमपर पैड यांत्रिक शोर को कम करता है और प्लेसमेंट स्थिरता में सुधार करता है
रोटेशन सेंसर कैलिब्रेशन टूल आर-अक्ष एन्कोडर सटीकता को समायोजित करने या परीक्षण करने के लिए

ये सहायक उपकरण FUJI के उन्नत SMT प्रणालियों के भीतर SAM6821 मोटर के स्थिर, सटीक और उच्च-प्रदर्शन संचालन को सुनिश्चित करते हैं।













FUJI SAM6821 ¥ आर-अक्ष मोटर से संबंधित भाग संख्या

घटक का वर्णन भाग संख्या टिप्पणियाँ
आर-अक्ष सर्वो मोटर SAM6821 प्लेसमेंट हेड के रोटेशन एक्स को चलाने वाला मुख्य मोटर
आर-अक्ष सर्वो ड्राइवर बोर्ड XK04032 आर-अक्ष मोटर संचालन को नियंत्रित करता है
वैकल्पिक चालक बोर्ड (यूनिट के अनुसार भिन्न होता है) XK04120 कुछ XPF सिर मॉडल में प्रयोग किया जाता है
एन्कोडर फीडबैक केबल XH01270 नियंत्रक के लिए मोटर से एन्कोडर संकेत भेजता है
पावर सप्लाई केबल XH01120 आर-अक्ष मोटर को शक्ति प्रदान करता है
मोटर माउंटिंग ब्रैकेट XM02630 यांत्रिक रूप से सिर इकाई के अंदर मोटर घुड़सवार
आर-अक्ष युग्मन (मोटर से शाफ्ट) XM02390 मोटर शाफ्ट को घूर्णी तत्वों से जोड़ता है
आर-अक्ष शाफ्ट / गियर XM02850 नोजल या उपकरण के लिए मोटर रोटेशन स्थानांतरित करता है
सीमा/मूल सेंसर (आर-अक्ष) XM03150 मोटर की गृह स्थिति का पता लगाता है
शीतलन पंखे (वैकल्पिक) XH01431 यदि आवश्यक हो तो थर्मल सुरक्षा प्रदान करता है
सुरक्षात्मक मोटर कवर XM03090 मोटर संयोजन को दूषित या क्षतिग्रस्त करने से रोकता है

नोटः भाग संख्या सिर के प्रकार (उदाहरण के लिए, H01, H08 या H24) और मशीन संस्करण (XPF, XPF-W, आदि) के आधार पर थोड़ा भिन्न हो सकता है।



FUJI SAM6821 XPF आर-अक्ष मोटर एसएमटी मशीन स्पेयर पार्ट्स 0













अक्सर पूछे जाने वाले प्रश्न गाइड FUJI SAM6821 XPF आर-अक्ष मोटर



सामान्य जानकारी

Q1: FUJI SAM6821 मोटर का उपयोग किस लिए किया जाता है?

A: SAM6821 एक AC सर्वो मोटर है जो FUJI XPF श्रृंखला SMT मशीनों में R-अक्ष (रोटेशन अक्ष) के लिए डिज़ाइन किया गया है।यह पीसीबी पर प्लेसमेंट से पहले सही अभिविन्यास के लिए घटकों को संरेखित करने के लिए प्लेसमेंट नोजल घुमाता है.



Q2: कौन सी मशीनें SAM6821 मोटर का उपयोग करती हैं?

A: मोटर का उपयोग FUJI XPF, XPF-L, और XPF-W प्लेसमेंट मशीनों में किया जाता है। यह H01, H04, H08, और H24 जैसे सिरों में स्थापित होता है जिन्हें R-अक्ष (नोजल रोटेशन) नियंत्रण की आवश्यकता होती है।



संचालन और विशेषताएं

प्रश्न 3: आर-अक्ष क्या नियंत्रित करता है?

उत्तरः आर-अक्ष पीसीबी पर घटक के प्रोग्राम किए गए अभिविन्यास से मेल खाने के लिए प्लेसमेंट नोजल के घूर्णन कोण को समायोजित करता है।



प्रश्न 4: क्या यह मोटर एक बंद-लूप प्रणाली है?

उत्तर: हाँ. SAM6821 में एक आंतरिक एन्कोडर शामिल है जो नियंत्रक को वास्तविक समय में स्थिति प्रतिक्रिया प्रदान करता है, जिससे घूर्णन का उच्च-सटीक बंद-लूप नियंत्रण संभव हो जाता है।



Q5: SAM6821 के साथ कौन से घटक काम करते हैं?

घटक भाग संख्या (उदाहरण) कार्य
सर्वो ड्राइवर बोर्ड XK04032 / XK04120 शक्ति और नियंत्रण संकेत भेजता है
एन्कोडर केबल XH01270 नियंत्रक को कोण प्रतिक्रिया भेजता है
पावर केबल XH01120 चालक से शक्ति प्रदान करता है
शाफ्ट युग्मन XM02390 यांत्रिक रूप से नोजल शाफ्ट के लिए मोटर जोड़ता है
माउंटिंग ब्रैकेट XM02630 मोटर को सिर के अंदर रखता है
मूल सेंसर / सीमा सेंसर XM03150 आर-अक्ष गृह स्थिति का पता लगाता है

रखरखाव और समस्या निवारण

प्रश्न 6: किस प्रकार के नियमित रखरखाव की आवश्यकता है?

पहनने या क्षति के लिए केबल (शक्ति और एन्कोडर) की जांच करें
सुनिश्चित करें कि मोटर माउंटिंग सुरक्षित और संरेखित है
सिर के क्षेत्र को धूल और मलबे से साफ करें
नियमित कैलिब्रेशन के दौरान आर-अक्ष घूर्णन सटीकता की जाँच करें



प्रश्न 7: आर-अक्ष मोटर की आम समस्याएं और समाधान

समस्या कारण समाधान
कोई रोटेशन नहीं केबल का डिस्कनेक्शन, ड्राइवर की गलती तारों की जाँच करें और यदि आवश्यक हो तो ड्राइवर बदलें
असंगत रोटेशन एन्कोडर त्रुटि या यांत्रिक फिसलन युग्मनों को फिर से कैलिब्रेट करें या कसें
आर-अक्ष ओवरऑल या सीमा अलार्म दोषपूर्ण सीमा सेंसर या खराब एन्कोडर डेटा सेंसर को बदलें या एन्कोडर को फिर से कैलिब्रेट करें
मोटर कंपन या शोर यांत्रिक असंतुलन या असर पहनने मोटर को फिर से संरेखित करें या मोटर इकाई को बदलें

सर्वोत्तम अभ्यास

मोटर या केबल बदलने से पहले हमेशा मशीन को बंद कर दें
संगतता सुनिश्चित करने के लिए केवल मूल FUJI भागों का उपयोग करें
मोटर को बदलने या मरम्मत करने के बाद धुरी कैलिब्रेशन करना
मोटर की अखंडता की रक्षा के लिए स्वच्छ परिचालन वातावरण बनाए रखें
रुझान विश्लेषण और निवारक रखरखाव के लिए आर-अक्ष अलार्म लॉग और निगरानी करें
