SAM6871 Z अक्ष मोटर
,SAM6871 SMT मशीन स्पेयर पार्ट्स
,FUJI XPF Z अक्ष मोटर
-
ब्रांडफ़ूजी
-
मॉडलFUJI SAM6871 XPF Z-अक्ष मोटर
-
क्षमता1009
-
माउंटर वजन0.79 किग्रा
-
माउंटर का आकार56
-
देने वालासीएनएसएमटी
-
स्थितिनया
-
उत्पत्ति के प्लेसजापान
-
ब्रांड नामFUJI
-
प्रमाणनYAMAHA Vibration Vibration Fit YV YS
-
मॉडल संख्याFUJI SAM6871 XPF Z-अक्ष मोटर
-
न्यूनतम आदेश मात्रा1
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणलकड़ी का बक्सा
-
प्रसव के समय1-2 कार्य दिवस
-
भुगतान शर्तेंटी/टी, वेस्टर्न यूनियन, पेपैल
-
आपूर्ति की क्षमता10 पीस/दिन
FUJI SAM6871 XPF Z-अक्ष मोटर SMT मशीन स्पेयर पार्ट्स
FUJI SAM6871 XPF Z-अक्ष मोटर
हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

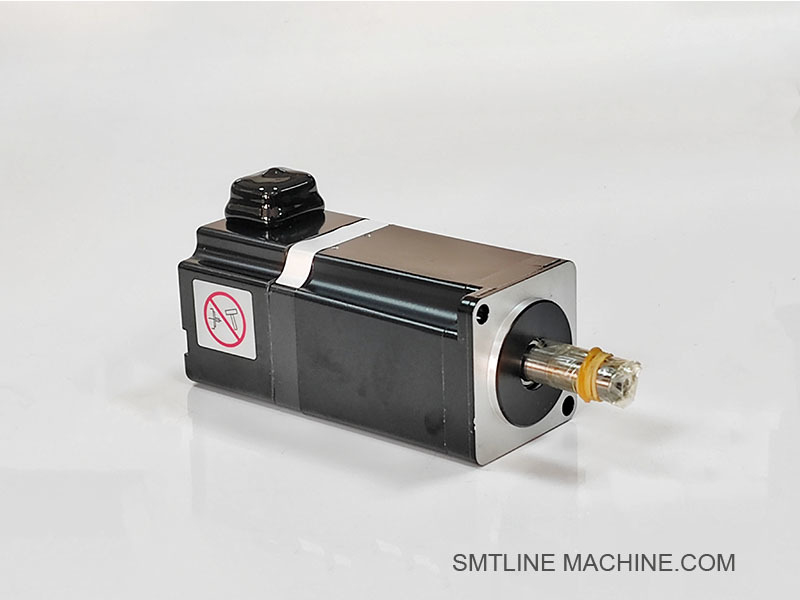

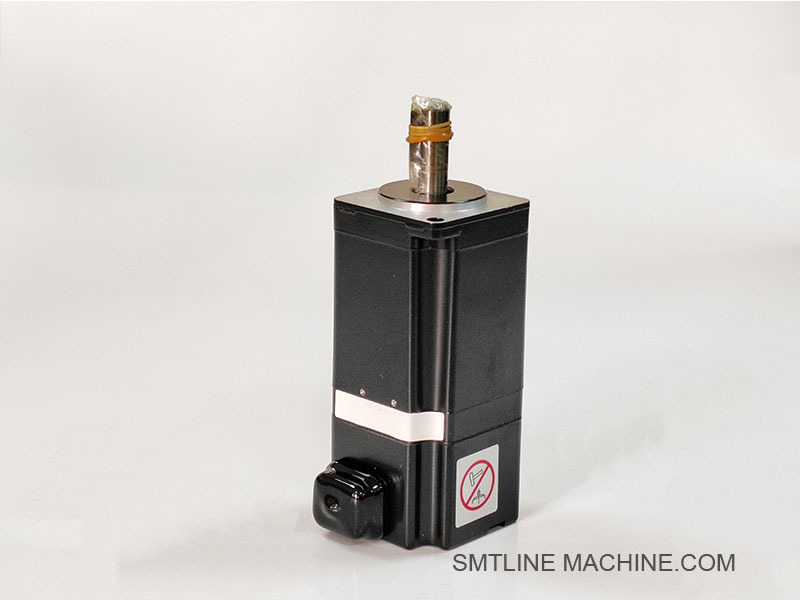

FUJI SAM6871 ¢ XPF Z-Axis मोटर
अवलोकन
FUJI SAM6871 एक Z-अक्ष सर्वो मोटर है जिसे FUJI XPF श्रृंखला उच्च गति वाले प्लेसमेंट मशीनों में उपयोग के लिए डिज़ाइन किया गया है। यह प्लेसमेंट हेड की ऊर्ध्वाधर (Z-अक्ष) गति को चलाता है,इलेक्ट्रॉनिक घटकों के सटीक पिक-एंड-प्लेस ऑपरेशन को सक्षम करना.
प्रमुख विशेषताएं
घटकों के प्लेसमेंट हेड के लिए उच्च सटीक ऊर्ध्वाधर नियंत्रण
गतिशील Z-अक्ष समायोजन के लिए उपयुक्त उच्च गति प्रतिक्रिया
वास्तविक समय प्रतिक्रिया के लिए FUJI सर्वो नियंत्रण प्रणाली के साथ एकीकृत
निरंतर एसएमटी उत्पादन वातावरण के लिए टिकाऊ और विश्वसनीय डिजाइन
सटीक स्थिति का पता लगाने के लिए निर्मित एन्कोडर
आवेदन
FUJI XPF श्रृंखला मशीनों के लिए डिज़ाइन किया गया (जैसे, XPF, XPF-L, XPF-W)
प्लेसमेंट हेड के Z-अक्ष गति में प्रयोग किया जाता है (जैसे, H01, H04, H08)
उच्च गति और उच्च सटीकता वाले पिक-एंड-प्लेस ऑपरेशन के लिए उपयुक्त
तकनीकी विनिर्देश (सामान्य)
| पैरामीटर | विनिर्देश |
| भाग संख्या | SAM6871 |
| मोटर प्रकार | एसी सर्वो मोटर |
| धुरी नियंत्रित | Z-अक्ष (वर्टिकल) |
| एन्कोडर प्रकार | वृद्धिशील या पूर्ण (फूजी मानक) |
| नामित वोल्टेज | 200-240V AC (मशीन पर निर्भर) |
| संचार प्रोटोकॉल | स्वामित्व FUJI सर्वो इंटरफ़ेस |
| माउंटिंग प्रकार | सीधे माउंट करने के लिए प्लेसमेंट हेड विधानसभा |
लाभ
प्लेसमेंट के दौरान सटीक घटक ऊंचाई नियंत्रण सुनिश्चित करता है
उच्च गति पर भी चिकनी और सटीक Z-लिफ्ट/निम्न संचालन
ऊँचाई में असंगति के कारण प्लेसमेंट त्रुटियों को कम करता है
लंबे परिचालन जीवन और कम रखरखाव के लिए डिज़ाइन किया गया
संबंधित घटक
| घटक | भाग संख्या | विवरण |
| Z-अक्ष सर्वो मोटर | SAM6871 | ऊर्ध्वाधर सिर की गति चलाता है |
| मोटर ड्राइवर बोर्ड | XK04121 / XK04032 | सर्वो मोटर के नियंत्रण और शक्ति |
| एन्कोडर फीडबैक केबल | XH01340 / XH01270 | नियंत्रक को स्थिति संकेत वापस भेजता है |
| मोटर माउंटिंग ब्रैकेट | XM02560 | मोटर को प्लेसमेंट हेडफ्रेम को सुरक्षित करता है |
| Z-अक्ष शाफ्ट/सेंटेबली | XM02820 | ऊर्ध्वाधर गति के लिए यांत्रिक संबंध |
संबंधित सहायक उपकरण FUJI SAM6871 XPF Z-Axis मोटर
| घटक | भाग संख्या (उदाहरण) | विवरण |
| Z-अक्ष सर्वो मोटर ड्राइवर बोर्ड | XK04032 / XK04121 | Z-अक्ष मोटर को चलाता और नियंत्रित करता है; गति संकेत और शक्ति प्रदान करता है |
| मोटर एन्कोडर फीडबैक केबल | XH01270 / XH01340 | एन्कोडर से मुख्य नियंत्रक के लिए स्थिति डेटा प्रसारित करता है |
| पावर केबल / हार्नेस | XH01120 / XH01091 | ड्राइवर से Z-अक्ष मोटर के लिए बिजली की आपूर्ति |
| Z-अक्ष गेंद पेंच विधानसभा | XM02820 | सटीक ऊर्ध्वाधर रैखिक आंदोलन में घूर्णी मोटर गति परिवर्तित करता है |
| मोटर माउंटिंग ब्रैकेट | XM02560 / XM02380 | मोटर को Z-अक्ष के फ्रेम में सुरक्षित करने के लिए यांत्रिक समर्थन |
| Z-अक्ष शाफ्ट या गाइड रेल | XM02711 / XM02450 | ऊर्ध्वाधर आंदोलन मार्गदर्शन और संरचनात्मक समर्थन प्रदान करता है |
| Z-अक्ष पल्ली / युग्मक | XM02190 | मोटर टॉर्क को पेंच या शाफ्ट में स्थानांतरित करता है |
| हेड असेंबली हाउसिंग कवर | XM02930 / XM02671 | मोटर और धुरी के घटकों को कवर करने वाला सुरक्षात्मक आवास |
| स्थिति सेंसर/सीमा स्विच | XM03045 / XM03110 | Z-अक्ष सीमाओं का पता लगाता है और ओवरट्रैवल को रोकता है |
वैकल्पिक रखरखाव सहायक उपकरण
| सहायक उपकरण | कार्य |
| मोटर संरेखण जिग | सटीक मोटर माउंटिंग और कैलिब्रेशन में सहायता करता है |
| मोटर कूलिंग फैन (यदि इस्तेमाल किया जाता है) | सुरक्षित तापमान सीमा के भीतर मोटर विधानसभा रखता है |
| स्नेहन किट | गेंद शिकंजा और शाफ्ट रखरखाव के लिए इस्तेमाल किया |
| कंपन डिमपर पैड | कंपन को कम करता है और स्थान की सटीकता में सुधार करता है |
ये घटक FUJI XPF मशीनों में SAM6871 Z-अक्ष मोटर का इष्टतम कार्य सुनिश्चित करते हैं और सिर के प्रकार (जैसे, H01, H04, H08 या बहु-सिर विन्यास) के आधार पर थोड़ा भिन्न हो सकते हैं।
FUJI SAM6871 Z-अक्ष मोटर ️ संबंधित भाग संख्याएँ
| घटक का वर्णन | भाग संख्या | टिप्पणियाँ |
| जेड-अक्ष एसी सर्वो मोटर | SAM6871 | FUJI XPF सिर के लिए मुख्य ऊर्ध्वाधर अक्ष मोटर |
| Z-अक्ष मोटर ड्राइवर बोर्ड | XK04032 | मोटर गति को नियंत्रित करता है (M3II या XPF प्रणाली में प्रयोग किया जाता है) |
| वैकल्पिक चालक बोर्ड | XK04121 | विशिष्ट XPF विन्यासों में इस्तेमाल किया जा सकता है |
| एन्कोडर फीडबैक केबल | XH01270 | मोटर एन्कोडर को दृष्टि/नियंत्रण पीसीबी से जोड़ता है |
| पावर सप्लाई केबल | XH01120 | बोर्ड से मोटर तक बिजली की आपूर्ति करता है |
| बॉल स्क्रू असेंबली (Z-अक्ष यांत्रिक ड्राइव) | XM02820 | मोटर टॉर्क को ऊर्ध्वाधर गति में परिवर्तित करता है |
| मोटर माउंटिंग ब्रैकेट | XM02560 | मोटर को हेड चेसिस पर लगाता है |
| Z-अक्ष रैखिक गाइड / शाफ्ट | XM02711 | ऊर्ध्वाधर आंदोलन के लिए रैखिक गति मार्गदर्शन प्रदान करता है |
| पुली / शाफ्ट युग्मक | XM02190 | मोटर शाफ्ट को गोलाकार पेंच या ड्राइव असेंबली से जोड़ता है |
| Z-अक्ष के लिए सीमा सेंसर | XM03045 | स्ट्रोक सीमाओं का पता लगाकर ओवरट्रैवल को रोकता है |
| Z-अक्ष शीतलन पंखे | XH01431 | मोटर शीतलन के लिए वैकल्पिक पंखे, उच्च तापमान वातावरण में इस्तेमाल किया |
सुझावः वास्तविक भाग संख्या सटीक सिर संस्करण (जैसे, H01, H04S, H08) और XPF पीढ़ी (XPF, XPF-L, XPF-W) के आधार पर थोड़ा भिन्न हो सकता है।हमेशा FUJI के भागों के कैटलॉग या अपनी मशीन के BOM के माध्यम से संगतता की पुष्टि.
अक्सर पूछे जाने वाले प्रश्न गाइड FUJI SAM6871 XPF Z-Axis मोटर
सामान्य जानकारी
Q1: FUJI SAM6871 मोटर का उपयोग किस लिए किया जाता है?
A: SAM6871 एक AC सर्वो मोटर है जिसका उपयोग FUJI XPF श्रृंखला SMT मशीनों में प्लेसमेंट हेड के Z-अक्ष (ऊर्ध्वाधर आंदोलन) को नियंत्रित करने के लिए किया जाता है।यह घटक की स्थापना के दौरान सिर की ऊंचाई को समायोजित करके सटीक पिक-एंड-प्लेस आंदोलनों को सक्षम करता है.
Q2: कौन सी FUJI मशीनें SAM6871 मोटर का उपयोग करती हैं?
A: SAM6871 को FUJI XPF श्रृंखला में उपयोग के लिए डिज़ाइन किया गया है, जिसमें शामिल हैंः
XPF, XPF-L और XPF-W मॉडल
H01, H04, H08 या सिस्टम के आधार पर बहु-प्रमुख कॉन्फ़िगरेशन के साथ संगत
कार्यक्षमता और संचालन
Q3: Z-अक्ष मोटर क्या नियंत्रित करता है?
A:
नोजल या उपकरण इकाई के ऊपर/नीचे के आंदोलन को नियंत्रित करता है
उठाने और जगह के दौरान सिर को नीचे या ऊपर उठाने के लिए संलग्न करता है
चिकनी, बहु-अक्षीय घटक माउंट के लिए एक्स/वाई मोटर के साथ निर्देशांक
प्रश्न 4: इसे कैसे नियंत्रित किया जाता है?
A:
SAM6871 मोटर एक सर्वो ड्राइवर बोर्ड (जैसे, XK04032) द्वारा संचालित है, जो मशीन के मुख्य नियंत्रक से आदेश प्राप्त करता है और मोटर में निर्मित एन्कोडर के माध्यम से बंद-लूप फीडबैक प्रदान करता है।
रखरखाव और समस्या निवारण
Q5: क्या नियमित रखरखाव की आवश्यकता है?
A:
बिजली और एन्कोडर केबलों का नियमित रूप से निरीक्षण करें (XH01120, XH01270)
धूल और मलबे से साफ मोटर क्षेत्र
ऑपरेशन के दौरान असामान्य शोर या कंपन की जाँच करें
Z-अक्ष संरेखण और स्ट्रोक सीमाओं की जाँच करें
Q6: मोटर विफलता के क्या संकेत हैं?
| लक्षण | संभावित कारण | अनुशंसित कार्यवाही |
| मोटर नहीं चलता | ड्राइवर बोर्ड की विफलता या केबल का कनेक्शन टूटना | कनेक्शन की जाँच करें; परीक्षण या ड्राइवर को बदलें |
| नोजल नहीं उठाता/स्थानीय करता है | Z-अक्ष की गति अवरुद्ध या असंगत | बॉल स्क्रू, ब्रैकेट या गाइड शाफ्ट की जांच करें |
| Z-अक्ष ओवरऑन अलार्म | दोषपूर्ण सीमा सेंसर या एन्कोडर त्रुटि | परीक्षण सेंसर; Z-अक्ष एन्कोडर का पुनर्मूल्यांकन |
| अत्यधिक कंपन या शोर | मोटर्स के ढहने वाले या गलत संरेखण | मोटर को बदलें या ड्राइव शाफ्ट को फिर से संरेखित करें |
संबंधित घटक
| घटक | भाग संख्या (उदाहरण) | कार्य |
| Z-अक्ष सर्वो मोटर | SAM6871 | प्लेसमेंट सिर की ऊर्ध्वाधर गति ड्राइव |
| मोटर ड्राइवर बोर्ड | XK04032 / XK04121 | मोटर व्यवहार को नियंत्रित करता है |
| एन्कोडर फीडबैक केबल | XH01270 | नियंत्रक को स्थिति डेटा भेजता है |
| पावर केबल | XH01120 | मोटर को शक्ति प्रदान करता है |
| Z-अक्ष गेंद पेंच विधानसभा | XM02820 | मोटर रोटेशन को ऊर्ध्वाधर गति में परिवर्तित करता है |
| माउंटिंग ब्रैकेट | XM02560 | मोटर को सिर के संयोजन से लगाता है |
| सीमा स्विच / सेंसर | XM03045 | Z-अक्ष आंदोलन के ओवरट्रैवल को रोकता है |
सर्वोत्तम अभ्यास
मोटर का निरीक्षण करने या बदलने से पहले हमेशा मशीन को बंद कर दें
पूर्ण संगतता के लिए मूल FUJI भागों का उपयोग करें
सर्वो नियंत्रण से संबंधित सॉफ्टवेयर अद्यतनों के लिए समय-समय पर जाँच करें
तेजी से बदलने के लिए एक स्पेयर मोटर या ड्राइवर बोर्ड स्टॉक में रखें
समय के साथ पहनने के रुझानों या अस्थिरता की निगरानी के लिए किसी भी Z-अक्ष दोष लॉग
