फ़ूजी एनएक्सटी मार्क कैमरा
,UG00300 मार्क कैमरा
,UG00300 SMT मशीन स्पेयर पार्ट्स
-
ब्रांडफ़ूजी
-
मॉडलFUJI UG00300 NXT मार्क कैमरा
-
क्षमता1009
-
माउंटर वजन0.79 किग्रा
-
माउंटर का आकार56
-
देने वालासीएनएसएमटी
-
स्थितिनया
-
उत्पत्ति के प्लेसजापान
-
ब्रांड नामFUJI
-
प्रमाणनYAMAHA Vibration Vibration Fit YV YS
-
मॉडल संख्याFUJI UG00300 NXT मार्क कैमरा
-
न्यूनतम आदेश मात्रा1
-
मूल्यविनिमय योग्य
-
पैकेजिंग विवरणलकड़ी का बक्सा
-
प्रसव के समय1-2 कार्य दिवस
-
भुगतान शर्तेंटी/टी, वेस्टर्न यूनियन, पेपैल
-
आपूर्ति की क्षमता10 पीस/दिन
FUJI NXT MARK कैमरा UG00300 SMT मशीन स्पेयर पार्ट्स
FUJI UG00300 NXT मार्क कैमरा
हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

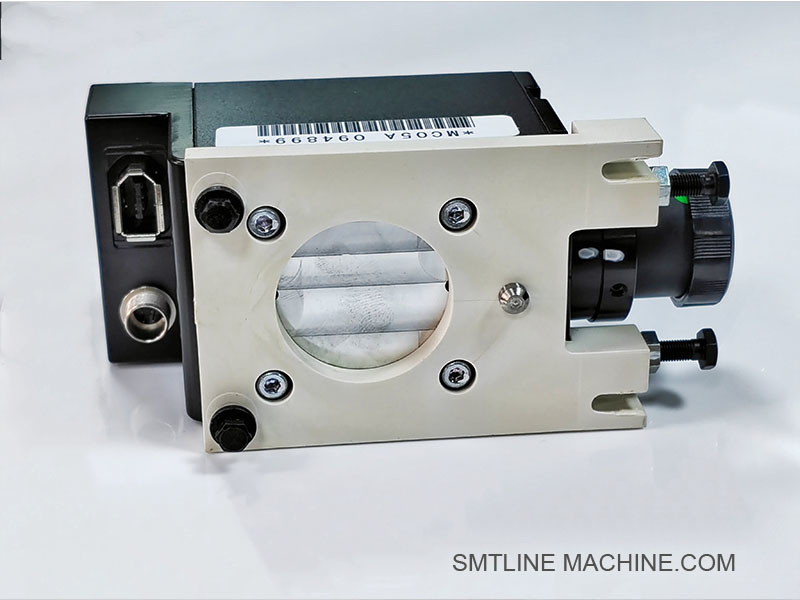

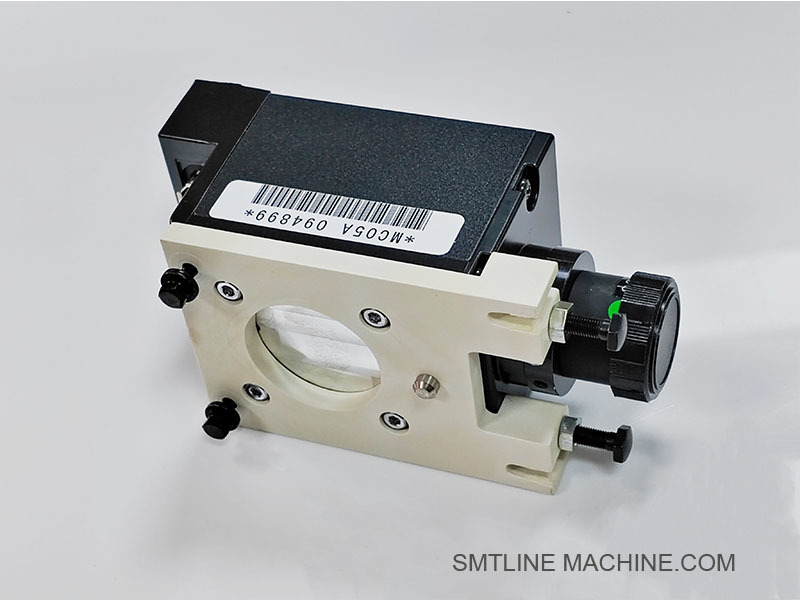

FUJI UG00300 ️ NXT मार्क कैमरा
अवलोकन
FUJI UG00300 एक उच्च रिज़ॉल्यूशन MARK कैमरा मॉड्यूल है जिसे FUJI NXT श्रृंखला SMT प्लेसमेंट मशीनों में उपयोग के लिए डिज़ाइन किया गया है। यह पीसीबी पर विश्वसनीय चिह्नों का सटीक पता लगाने के लिए जिम्मेदार है,घटकों के प्लेसमेंट की प्रक्रिया के दौरान बोर्ड के सटीक संरेखण को सक्षम करना.
प्रमुख विशेषताएं
सटीक पीसीबी पंजीकरण के लिए उच्च परिशुद्धता वाली विश्वासपात्र मान्यता
उच्च-रिज़ॉल्यूशन सीएमओएस सेंसर तेज और विश्वसनीय छवि कैप्चर सुनिश्चित करता है
फ्यूडियल की निरंतर रोशनी के लिए एकीकृत एलईडी प्रकाश व्यवस्था
पूर्ण स्वचालित एसएमटी वातावरण में उच्च गति संचालन के लिए अनुकूलित
FUJI के विजन प्रोसेसिंग और संरेखण प्रणाली के साथ सहजता से एकीकृत
आवेदन
FUJI NXT I, II, III और IV प्लेटफार्मों के साथ संगत
पीसीबी ऑफसेट और रोटेशन को सही करने के लिए विश्वासपात्र चिह्न का पता लगाने के लिए प्रयोग किया जाता है
बहु-बोर्ड और ठीक पिच असेंबली में उच्च सटीकता के लिए आवश्यक
तकनीकी विनिर्देश (सामान्य)
| पैरामीटर | विनिर्देश |
| भाग संख्या | UG00300 |
| कैमरा प्रकार | क्षेत्र-स्कैन मार्क कैमरा |
| सेंसर प्रकार | CMOS |
| संकल्प | उच्च संकल्प (फुजी मानक) |
| इंटरफेस | एनएक्सटी नियंत्रण प्रणाली के साथ एकीकृत |
| प्रकाश व्यवस्था | अंतर्निहित एलईडी रिंग लाइट (सफेद/लाल) |
| माउंटिंग स्थान | एनएक्सटी मॉड्यूल के अंदर, आम तौर पर रेल के पास |
| ऑपरेटिंग मोड | लोड के दौरान स्वचालित विश्वासपात्र कैप्चर |
लाभ
प्रत्येक प्लेसमेंट चक्र से पहले बोर्ड का सटीक संरेखण सुनिश्चित करता है
सटीकता के नुकसान के बिना उच्च गति पीसीबी प्रसंस्करण का समर्थन करता है
मैनुअल सुधार या विश्वासपात्र सेटअप त्रुटियों की आवश्यकता को कम करता है
न्यूनतम रखरखाव आवश्यकताओं के साथ दीर्घायु डिजाइन
संबंधित घटक
| घटक | भाग संख्या (उदाहरण) | विवरण |
| मार्क कैमरा मॉड्यूल | UG00300 | विश्वासपात्र पहचान के लिए मुख्य कैमरा |
| कैमरा केबल हार्नेस | XH01191 / XH01230 | कैमरा को विज़न प्रोसेसिंग बोर्ड से जोड़ता है |
| एलईडी प्रकाश स्रोत | XM01960 / XM02070 | विश्वासपात्र मान्यता के लिए प्रकाश प्रदान करता है |
| दृष्टि प्रसंस्करण बोर्ड | 2AGKHA000402 | मार्क कैमरे से छवि संसाधित करता है |
| माउंटिंग ब्रैकेट | XM02570 | कैमरे को स्थिर स्थिति में सुरक्षित करता है |
संबंधित सहायक उपकरण FUJI UG00300 NXT MARK कैमरा
| घटक का नाम | भाग संख्या (उदाहरण) | कार्य / वर्णन |
| मार्क कैमरा केबल | XH01191 / XH01230 | मार्क कैमरा और नियंत्रण बोर्ड के बीच छवि डेटा और शक्ति प्रसारित करता है |
| दृष्टि प्रसंस्करण बोर्ड | 2AGKHA000402 | मार्क कैमरे से छवि डेटा संसाधित करता है और संरेखण प्रतिक्रिया प्रदान करता है |
| एलईडी प्रकाश इकाई | XM01960 / XM02070 | विश्वासपात्र चिह्नों की दृश्यता बढ़ाने के लिए निरंतर प्रकाश व्यवस्था प्रदान करता है |
| कैमरा माउंटिंग ब्रैकेट | XM02570 / XM02710 | NXT मशीन के अंदर सुरक्षित रूप से मार्क कैमरा रखता है |
| विश्वसनीय संदर्भ प्लेट | XM02800 (वैकल्पिक) | कैमरा कैलिब्रेशन और फिड्यूशियल डिटेक्शन एललाइनमेंट टेस्ट के लिए प्रयोग किया जाता है |
| प्रकाश विसारक लेंस | XM02190 | विश्वासपात्र स्कैनिंग के लिए प्रकाश व्यवस्था की एकरूपता में सुधार करता है |
| कैमरा शीतलन पंखे | XH01431 | कैमरे और आसपास के ऑप्टिक्स के अति ताप को रोकता है (यदि लागू हो) |
| नोजल कैमरा स्विचिंग पीसीबी | XK04200 / XK04150 | विभिन्न दृष्टि प्रणालियों के बीच सिग्नल स्विचिंग समन्वय (वैकल्पिक) |
वैकल्पिक / सहायक भाग
| पद | कार्य |
| कैमरा मॉड्यूल के लिए ईएमआई शील्ड | विद्युत हस्तक्षेप से छवि संकेत की रक्षा करता है |
| कैलिब्रेशन फिक्स्चर (उपकरण) ** | मार्क प्रणाली के सटीक संरेखण और रखरखाव के लिए इस्तेमाल किया |
| प्रतिस्थापन लेंस कवर** | लेंस को धूल और प्रदूषण से बचाता है |
FUJI UG00300 मार्क कैमरा ️ संबंधित भाग संख्याएँ
| घटक | भाग संख्या | विवरण |
| मार्क कैमरा इकाई | UG00300 | मुख्य उच्च-रिज़ॉल्यूशन विश्वासपात्र पहचान कैमरा |
| दृष्टि केबल हार्नेस | XH01191 / XH01230 | मार्क कैमरा को विज़न प्रोसेसिंग बोर्ड से जोड़ता है |
| दृष्टि प्रसंस्करण पीसीबी | 2AGKHA000402 | सभी आईपीएस और मार्क कैमरा प्रणालियों के लिए छवि प्रसंस्करण बोर्ड |
| एलईडी प्रकाश इकाई | XM01960 / XM02070 | विश्वासपात्रता का पता लगाने के लिए प्रकाश व्यवस्था प्रदान करता है |
| कैमरा माउंटिंग ब्रैकेट | XM02570 / XM02710 | मॉड्यूल के अंदर कैमरे को सुरक्षित करने के लिए संरचनात्मक ब्रैकेट |
| लाइट डिफ्यूज़र लेंस (यदि इस्तेमाल किया गया हो) | XM02190 | पीसीबी सतह पर समान रूप से एलईडी प्रकाश वितरित करता है |
| कैमरा मॉड्यूल के लिए शीतलन पंखे | XH01431 | निरंतर दृष्टि संचालन के दौरान ओवरहीटिंग को रोकता है |
| पीसीबी स्विच करना (वैकल्पिक) | XK04200 / XK04150 | विजन सिस्टम में नोजल और मार्क कैमरों के बीच स्विच |
| कैमरा आवास/छाप | XM02280 | कवर और मार्क कैमरा मॉड्यूल की रक्षा करता है |
ये भाग संख्याएं NXT पीढ़ी (I/II/III/IV) और कैमरा कॉन्फ़िगरेशन के आधार पर थोड़ा भिन्न हो सकती हैं। फुजी अक्सर इन्हें मॉड्यूल या किट के रूप में प्रदान करता है, विशेष रूप से रेट्रोफिट या अपग्रेड के लिए।
अक्सर पूछे जाने वाले प्रश्न गाइड FUJI UG00300 NXT MARK कैमरा
सामान्य जानकारी
Q1: FUJI UG00300 मार्क कैमरा क्या है?
A: FUJI UG00300 एक MARK पहचान कैमरा मॉड्यूल है जिसका उपयोग FUJI NXT मशीनों में प्रिंटेड सर्किट बोर्ड (PCBs) पर फिडिएशल मार्क्स (संदर्भ बिंदु) का पता लगाने के लिए किया जाता है।इन निशानों के घटकों की जगह से पहले ठीक से पीसीबी संरेखित करने के लिए प्रयोग किया जाता है.
Q2: कौन सी FUJI मशीनें इस कैमरे का उपयोग करती हैं?
A: UG00300 के साथ संगत हैः
फुजी एनएक्सटी I, II, III और IV प्लेटफार्म
ऐसे मॉड्यूल जिनके लिए पीसीबी संरेखण के लिए स्वचालित विश्वासपात्र पता लगाने की आवश्यकता होती है
कार्यक्षमता और विशेषताएं
प्र3: मार्क कैमरा संचालन के दौरान क्या करता है?
A:
पीसीबी पर विश्वासपात्र चिह्नों की उच्च संकल्प छवियों को कैप्चर करता है
विश्लेषण के लिए विजन प्रोसेसिंग बोर्ड को छवि भेजता है
बोर्ड के किसी भी एक्स/वाई ऑफसेट या रोटेशन को सही करने में मदद करता है
यह सुनिश्चित करता है कि घटकों को उच्च सटीकता के साथ रखा जाता है
प्रश्न 4: क्या इसमें प्रकाश व्यवस्था शामिल है?
उत्तर: हाँ. कैमरे में अंतर्निहित एलईडी प्रकाश (आमतौर पर सफेद या लाल) शामिल है, जो विभिन्न पीसीबी सतह खत्म (जैसे, तांबा, मैट, चमकदार) पर विपरीत के लिए अनुकूलित है।
रखरखाव और समस्या निवारण
Q5: मुझे UG00300 कैमरे का रखरखाव कैसे करना चाहिए?
A:
लेंस और प्रकाश कवर को गैर घर्षण वाले लेंस के पोंछे का उपयोग करके साफ रखें
केबलों (XH01191 / XH01230) के पहनने या डिस्कनेक्शन के लिए निरीक्षण
फ्यूचियल विंडो या पीसीबी सतह पर धूल या अवशेष की जांच करें
मशीन रखरखाव चक्र के दौरान आवश्यक के रूप में कैमरा कैलिब्रेट
प्रश्न 6: कैमरे की समस्याओं के क्या संकेत हैं?
| मुद्दा | संभावित कारण | अनुशंसित कार्यवाही |
| कैमरा विश्वासपात्रों का पता नहीं लगा रहा है | गंदा लेंस या खराब रोशनी | लेंस/प्रकाश को साफ करें, एलईडी इकाई का निरीक्षण करें |
| बोर्ड संरेखण त्रुटियाँ | दोषपूर्ण प्रसंस्करण बोर्ड या सेंसर | 2AGKHA000402 विजन बोर्ड की जाँच करें |
| धुंधली या विकृत छवि | गलत या क्षतिग्रस्त कैमरा | कैमरा मॉड्यूल का पुनर्मूल्यांकन या प्रतिस्थापन करें |
| कोई छवि नहीं ली गई | डिस्कनेक्ट केबल या कैमरे की विफलता | चेक केबल (XH01191/XH01230) और बदलना |
संबंधित घटक
| घटक | भाग संख्या | कार्य |
| मार्क कैमरा मॉड्यूल | UG00300 | बोर्ड संरेखण के लिए विश्वासपात्र छवियों को कैप्चर करता है |
| दृष्टि प्रसंस्करण पीसीबी | 2AGKHA000402 | मार्क कैमरे से छवि का विश्लेषण करता है |
| एलईडी प्रकाश इकाई | XM01960 / XM02070 | विश्वासपात्र चिह्नों की दृश्यता सुनिश्चित करता है |
| दृष्टि केबल हार्नेस | XH01191 / XH01230 | नियंत्रण प्रणाली के लिए मार्क कैमरा कनेक्ट करता है |
| माउंटिंग ब्रैकेट | XM02570 / XM02710 | NXT मशीन के अंदर कैमरा मॉड्यूल सुरक्षित करता है |
सर्वोत्तम अभ्यास
नियमित रूप से सफाई और दृश्य जांच करें
विश्वासपात्र मान्यता का परीक्षण करने के लिए FUJI-निर्दिष्ट कैलिब्रेशन बोर्डों का उपयोग करें
खाली हाथों से लेंस को छूने से बचें
मॉड्यूल की स्थापना या हटाने के दौरान अत्यधिक बल लागू न करें
दोषपूर्ण केबलों या प्रकाश स्रोतों को तुरंत बदलें
