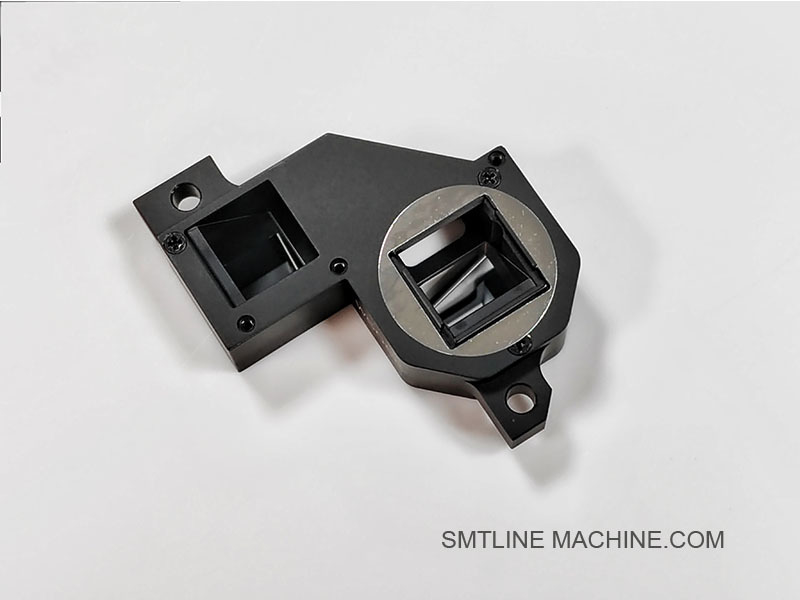

FUJI V12 वर्किंग हेड OFC कैमरा प्रिज्म XB03216 SMT स्पेयर पार्ट्स

FUJI XB03216 V12 वर्किंग हेड OFC कैमरा प्रिज्म

हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी

FUJI XB03216 V12 वर्किंग हेड OFC कैमरा प्रिज्म – उत्पाद विवरण

अवलोकन

FUJI XB03216 एक सटीक ऑप्टिकल प्रिज्म है जिसका उपयोग FUJI NXT पिक-एंड-प्लेस मशीनों पर V12 वर्किंग हेड के ऑन-द-फ्लाई कैमरा (OFC) सिस्टम में किया जाता है। यह नोजल-होल्ड घटक की छवि को OFC सेंसर पर पुनर्निर्देशित और केंद्रित करता है, जबकि हेड गति में होता है, जिससे हाई-स्पीड, इन-फ्लाइट विज़न निरीक्षण सक्षम होता है।

मुख्य विशेषताएँ

उच्च-सटीक प्रकाशिकी: अधिकतम स्पष्टता के लिए एंटी-रिफ्लेक्टिव कोटिंग के साथ कम-फैलाव वाले ऑप्टिकल ग्लास (या सिंथेटिक क्वार्ट्ज) से निर्मित।
अल्ट्रा-लो डिस्टॉर्शन: सटीक घटक पहचान के लिए छवि निष्ठा को संरक्षित करते हुए, ≥ 98% दृश्यमान-प्रकाश संचरण।
कॉम्पैक्ट फॉर्म फैक्टर: V12 हेड के आंतरिक ऑप्टिकल असेंबली के तंग दायरे में फिट होने के लिए डिज़ाइन किया गया।
टिकाऊ निर्माण: हाई-स्पीड ऑपरेशन के तहत स्थिर संरेखण के लिए कठोर प्रिज्म हाउसिंग और माउंटिंग इंटरफ़ेस।
प्लग-एंड-प्ले रिप्लेसमेंट: मानकीकृत माउंटिंग स्लॉट फ़ील्ड स्वैप को त्वरित और दोहराने योग्य बनाता है।

विशिष्ट विनिर्देश

अनुप्रयोग

FUJI NXT श्रृंखला V12 वर्किंग हेड
वास्तविक समय घटक इमेजिंग के लिए OFC (ऑन-द-फ्लाई कैमरा) सिस्टम
हेड के विज़न पथ को बनाने के लिए OFC लेंस, कैमरा सेंसर और प्रिज्म माउंट के साथ जोड़ा गया

संबंधित घटक

लाभ

ऑन-द-फ्लाई इमेजिंग को सक्षम करता है, चक्र समय को कम करता है और स्टॉप-एंड-कैप्चर देरी से बचाता है।
विश्वसनीय विज़न एल्गोरिदम के लिए उच्च हेड गति पर लगातार छवि गुणवत्ता बनाए रखता है।
मॉड्यूलर डिज़ाइन रखरखाव को सरल बनाता है और हेड डाउनटाइम को कम करता है।
असली FUJI भाग एकदम सही फिट और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

संबंधित एक्सेसरीज़ – FUJI XB03216 OFC कैमरा प्रिज्म

टिप्पणियाँ

सभी एक्सेसरीज़ V12 वर्किंग हेड के लिए इंजीनियर किए गए असली FUJI पार्ट्स हैं।
छवि स्पष्टता बनाए रखने और ऑप्टिकल कलाकृतियों से बचने के लिए नियमित रूप से प्रिज्म क्लीनिंग किट का उपयोग करें।
हाई-स्पीड ऑपरेशन के तहत संरेखण बनाए रखने के लिए सुनिश्चित करें कि प्रिज्म माउंटिंग ब्रैकेट सुरक्षित रूप से टोरक्यूड है।

FUJI XB03216 V12 वर्किंग हेड OFC कैमरा प्रिज्म और इसकी प्रमुख एक्सेसरीज़:

FAQ गाइड – FUJI XB03216 V12 वर्किंग हेड OFC कैमरा प्रिज्म

सामान्य जानकारी

Q1: FUJI XB03216 का उपयोग किस लिए किया जाता है?

A: XB03216 एक ऑप्टिकल प्रिज्म है जिसे FUJI NXT मशीनों के V12 वर्किंग हेड में स्थापित किया गया है। यह OFC (ऑन-द-फ्लाई कैमरा) सिस्टम का हिस्सा है जो हेड के गति में होने पर घटकों की वास्तविक समय छवि कैप्चर को सक्षम बनाता है। यह नोजल से कैमरा सेंसर तक छवि को एक सटीक प्रकाश पथ के माध्यम से पुनर्निर्देशित करता है।

Q2: कौन सी मशीनें और हेड इस प्रिज्म का उपयोग करते हैं?

A:

इसका उपयोग विशेष रूप से FUJI NXT V12 वर्किंग हेड में किया जाता है।
H04, H08, H12HS हेड के साथ संगत नहीं है, जो विभिन्न विज़न सिस्टम का उपयोग करते हैं।

कार्यक्षमता और ऑप्टिकल भूमिका

Q3: OFC सिस्टम में XB03216 प्रिज्म कैसे काम करता है?

A: प्रिज्म नोजल से उठाए गए घटक की छवि को एक स्थिर कैमरा सेंसर की ओर पुनर्निर्देशित करता है। यह नॉन-स्टॉप इमेजिंग (ऑन-द-फ्लाई) को सक्षम बनाता है, जो पिक-एंड-प्लेस हेड को रोके बिना गति और सटीकता में सुधार करता है।

Q4: क्या यह छवि गुणवत्ता या पहचान को प्रभावित करता है?

A: हाँ – सकारात्मक रूप से। प्रिज्म एक उच्च-स्पष्टता, कम-विरूपण घटक है जिसमें AR (एंटी-रिफ्लेक्शन) कोटिंग है, जो सटीक घटक पहचान के लिए उच्च संचरण दक्षता और स्पष्ट इमेजिंग सुनिश्चित करता है।

स्थापना और रखरखाव

Q5: क्या प्रिज्म फ़ील्ड-रिप्लेसेबल है?

A: हाँ। इसे हेड रखरखाव के दौरान एक स्टैंडअलोन भाग के रूप में बदला जा सकता है। इसे आमतौर पर एक ब्रैकेट (जैसे, XM02350) के साथ लगाया जाता है और यदि ठीक से स्थापित किया गया है तो पुन: अंशांकन की आवश्यकता नहीं होती है।

Q6: दोषपूर्ण या गंदे प्रिज्म के क्या संकेत हैं?

A:

धुंधली या विकृत विज़न छवियाँ
विज़न सिस्टम घटकों को पहचानने में विफल रहता है
इमेजिंग समस्याओं के कारण अनियमित प्लेसमेंट त्रुटियाँ

Q7: मैं प्रिज्म को कैसे साफ करूं?

A: लिंट-फ़्री स्वाब और लेंस-सुरक्षित समाधान के साथ एक ऑप्टिकल क्लीनिंग किट (जैसे, XM03010) का उपयोग करें। सतह को सीधे उंगलियों या अपघर्षक पदार्थों से छूने से बचें।

Q8: क्या मैं तृतीय-पक्ष ऑप्टिकल घटकों का उपयोग कर सकता हूँ?

A: नहीं। XB03216 को विशेष रूप से FUJI के OFC सिस्टम के लिए डिज़ाइन किया गया है। तृतीय-पक्ष प्रिज्म संरेखण, कोटिंग या ऑप्टिकल स्पष्टता मानकों को पूरा नहीं कर सकते हैं, जिससे गलत पहचान या सिस्टम त्रुटियां हो सकती हैं।

समस्या निवारण

संबंधित भाग

सर्वोत्तम प्रथाएँ

हमेशा दस्ताने या चिमटी से प्रिज्म को संभालें
ऑप्टिकल संदूषण से बचने के लिए हेड वातावरण को साफ रखें
प्रतिस्थापन के लिए केवल FUJI मूल भागों का उपयोग करें
हेड रखरखाव के दौरान आवधिक निरीक्षण का समय निर्धारित करें
