FUJI NXT ND36A नोजल एक्सचेंज स्टेशन UL06400 SMT मशीन पार्ट्स

FUJIUL06400 NXT ND36A नोजल एक्सचेंज स्टेशन

हमारी कंपनी 11 वर्षों से परिचालन में है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ आपकी सबसे अच्छी पसंद होगी

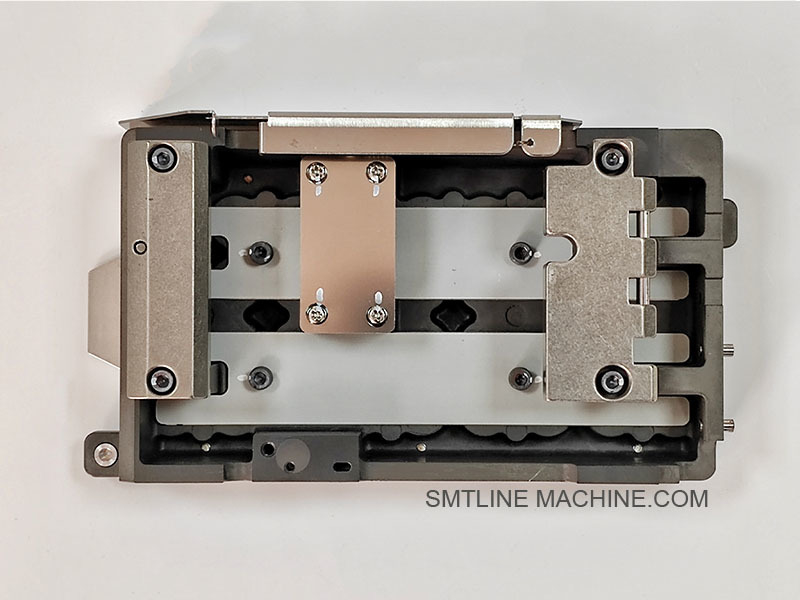

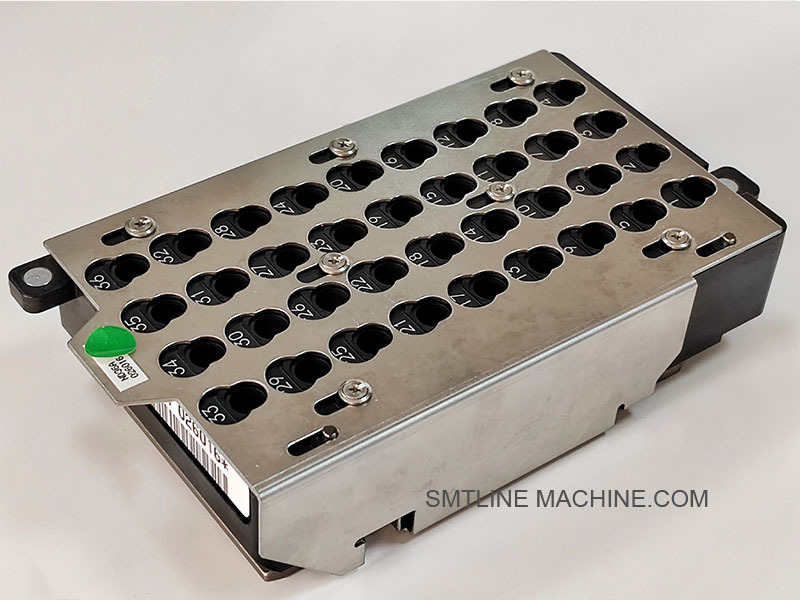

FUJI UL06400 NXT ND36A नोजल एक्सचेंज स्टेशन – उत्पाद विवरण

अवलोकन

FUJI UL06400 एक उन्नत स्वचालित नोजल एक्सचेंज स्टेशन है जिसे विशेष रूप से ND36A मल्टी-पर्पस प्लेसमेंट हेड से लैस FUJI NXT III पिक-एंड-प्लेस मशीनों के साथ उपयोग के लिए डिज़ाइन किया गया है। यह उत्पादन के दौरान निर्बाध, उच्च गति वाले नोजल परिवर्तन को सक्षम बनाता है, जो सटीकता सुनिश्चित करते हुए और डाउनटाइम को कम करते हुए, घटकों के विस्तृत श्रृंखला का समर्थन करता है।

मुख्य विशेषताएँ
विशेष रूप से ND36A उच्च-प्रदर्शन हेड के साथ उपयोग के लिए डिज़ाइन किया गया है
विभिन्न नोजल प्रकारों के लिए स्वचालित नोजल एक्सचेंज का समर्थन करता है
सटीक नोजल पहचान के लिए स्थिति-एन्कोडेड ट्रे स्लॉट से लैस
टिकाऊ और स्थिर संरचना, उच्च-आवृत्ति, उच्च-गति संचालन के लिए आदर्श
तेज़ रखरखाव और कॉन्फ़िगरेशन के लिए त्वरित-स्वैप ट्रे डिज़ाइन
मल्टी-उत्पाद वातावरण में उत्पादन लचीलापन और दक्षता को अधिकतम करने में मदद करता है

संगत उपकरण
FUJI NXT III SMT प्लेसमेंट मशीनें
केवल ND36A प्लेसमेंट हेड के साथ संगत
H08, H12, V12, या H24 जैसे पुराने हेड के साथ संगत नहीं है

घटक ब्रेकडाउन

संगत नोजल (उदाहरण)

> ND36A नोजल में अद्वितीय आकार और आईडी तंत्र होते हैं, और उन्हें UL06400 स्टेशन के साथ उपयोग किया जाना चाहिए।

रखरखाव अनुशंसाएँ
चिकनी नोजल सम्मिलन सुनिश्चित करने के लिए साप्ताहिक रूप से ट्रे साफ करें नियमित रूप से आईडी खूंटे या पहचान तंत्र की जांच करें यदि नोजल परिवर्तन त्रुटियां होती हैं, तो ट्रे संरेखण और सिस्टम पहचान स्थिति की जांच करें आवश्यकतानुसार क्षतिग्रस्त ट्रे या संरेखण पिन बदलें

सारांश

FUJI UL06400 नोजल एक्सचेंज स्टेशन ND36A हेड से लैस NXT III मशीनों के लिए एक मिशन-क्रिटिकल ऑटोमेशन मॉड्यूल है। सटीक और विश्वसनीय स्वचालित नोजल परिवर्तन को सक्षम करके, यह परिचालन अपटाइम को बढ़ाता है, मैनुअल हस्तक्षेप को कम करता है, और एक अत्यधिक लचीली SMT उत्पादन लाइन का समर्थन करता है।

संबंधित सहायक उपकरण – FUJI UL06400 नोजल एक्सचेंज स्टेशन (ND36A हेड)

उपयोग नोट्स:

प्रत्येक UL06400 स्टेशन कई ट्रे का समर्थन करता है, जो ND36A-संगत होनी चाहिए।
सही संरेखण और पहचान सुनिश्चित करने के लिए नोजल वास्तविक ND36A श्रृंखला प्रकार के होने चाहिए।
त्रुटि-मुक्त संचालन के लिए ट्रे आईडी खूंटे, लॉकिंग स्प्रिंग्स और संरेखण पिन जैसे सहायक उपकरण आवश्यक हैं।

FUJI UL06400 ND36A नोजल एक्सचेंज स्टेशन – संबंधित पार्ट नंबर

मुख्य घटक

संगत ND36A नोजल (उदाहरण)

>  ND36A नोजल यांत्रिक रूप से अद्वितीय हैं और केवल UL06400 स्टेशन और ND36A हेड के साथ संगत हैं।

टिप्पणियाँ

सूचीबद्ध सभी पार्ट नंबर मूल FUJI पार्ट्स हैं।
आवश्यक नोजल के मिश्रण के आधार पर कस्टम ट्रे सेटअप उपलब्ध हैं।
वास्तविक ट्रे और नोजल का उपयोग करने से दीर्घकालिक संगतता और सटीक प्लेसमेंट सुनिश्चित होता है।

FAQ गाइड – FUJI UL06400 NXT ND36A नोजल एक्सचेंज स्टेशन

सामान्य अवलोकन

Q1: FUJI UL06400 नोजल एक्सचेंज स्टेशन का उपयोग किस लिए किया जाता है?

A:
UL06400 ND36A प्लेसमेंट हेड से लैस FUJI NXT III मशीनों के लिए डिज़ाइन किया गया एक समर्पित स्वचालित नोजल एक्सचेंज स्टेशन है। यह SMT उत्पादन के दौरान विभिन्न नोजल प्रकारों के उच्च-गति, हैंड्स-फ्री स्वैपिंग को सक्षम बनाता है, जिससे थ्रूपुट और लचीलापन में सुधार होता है।

Q2: यह किन मशीनों और हेड के साथ संगत है?

A:

संगत मशीन: FUJI NXT III श्रृंखला
संगत हेड: केवल ND36A
H08, H12, H24, या V12 जैसे पुराने हेड के साथ संगत नहीं है।

कार्यक्षमता और संचालन

Q3: UL06400 स्टेशन कैसे काम करता है?

A:
ND36A हेड ऑपरेशन के दौरान स्टेशन पर पार्क करता है, एक उपयोग किए गए नोजल को एक खुले स्लॉट में गिरा देता है, और नौकरी की आवश्यकताओं के आधार पर एक नया उठाता है। स्वचालित नोजल प्रकार की पहचान के लिए ट्रे स्लॉट को कोडित किया जाता है (यांत्रिक पिन या सेंसर के माध्यम से)।

Q4: क्या नोजल परिवर्तन प्रक्रिया पूरी तरह से स्वचालित है?

A:
हाँ। उत्पादन के दौरान कोई मैनुअल हस्तक्षेप की आवश्यकता नहीं है। NXT सिस्टम ऑनबोर्ड सॉफ़्टवेयर लॉजिक का उपयोग करके नोजल एक्सचेंज को नियंत्रित करता है।

Q5: यह कितने नोजल रख सकता है?

A:
प्रत्येक ट्रे (UL06401) कॉन्फ़िगरेशन के आधार पर कई ND36A नोजल रख सकती है। कुछ सिस्टम जटिल उत्पादन का समर्थन करने के लिए एक से अधिक ट्रे का उपयोग करते हैं।

Q6: क्या यह विभिन्न नोजल आकारों और प्रकारों को संभाल सकता है?

A:
हाँ। ND36A हेड 0201 चिप नोजल से लेकर बड़े अजीब-रूप प्रकारों तक—नोजल की एक विस्तृत श्रृंखला का समर्थन करता है—और UL06400 स्टेशन सभी संगत ND36A नोजल को समायोजित करता है।

स्थापना और रखरखाव

Q7: UL06400 कहाँ स्थापित है?

A:
इसे FUJI NXT III मशीन के अंदर माउंट किया गया है, आमतौर पर मॉडल लेआउट के आधार पर रियर या साइड रेल के पास।

Q8: क्या स्टेशन को कैलिब्रेशन की आवश्यकता है?

A:
हाँ। स्थापना या ट्रे प्रतिस्थापन के बाद, नोजल पिक/ड्रॉप स्थितियों को सटीक रूप से संरेखित करने के लिए सिस्टम को FUJI के सॉफ़्टवेयर के माध्यम से कैलिब्रेट किया जाना चाहिए।

Q9: सिस्टम को कितनी बार साफ या रखरखाव करना चाहिए?

A:

साप्ताहिक: ट्रे और नोजल सीट साफ करें
मासिक: आईडी पिन, गाइड रेल और लॉकिंग स्प्रिंग्स की जांच करें
आवश्यकतानुसार: क्षतिग्रस्त घटकों जैसे ट्रे कवर या माउंटिंग स्क्रू को बदलें

समस्या निवारण

संबंधित घटक

सर्वोत्तम प्रथाएँ

फिट और पहचान सुनिश्चित करने के लिए हमेशा वास्तविक ND36A नोजल का उपयोग करें।
नोजल सम्मिलन त्रुटियों को रोकने के लिए ट्रे को साफ और सूखा रखें।
सत्यापित करें कि ट्रे पार्ट नंबर (जैसे, UL06401) आपकी मशीन के कॉन्फ़िगरेशन से मेल खाते हैं।
नियमित रूप से क्षतिग्रस्त या घिसे हुए आईडी पिन और संरेखण भागों को बदलें।
चेंजओवर के दौरान डाउनटाइम को कम करने के लिए एक अतिरिक्त ट्रे तैयार रखें।

निष्कर्ष

FUJI UL06400 ND36A नोजल एक्सचेंज स्टेशन FUJI NXT III मशीनों का उपयोग करने वाली स्वचालित, उच्च-गति SMT लाइनों के लिए एक प्रमुख घटक है। अपने मजबूत डिजाइन और स्वचालित कार्यक्षमता के साथ, यह ऑपरेटर के वर्कलोड को कम करने, उच्च मिक्स उत्पादन का समर्थन करने और नोजल प्रकारों में लगातार सटीकता बनाए रखने में मदद करता है।
