FUJI NXT पूर्ण नोजल एक्सचेंज स्टेशन UL03400 SMT स्पेयर पार्ट्स

FUJIUL03400 NXT पूर्ण नोजल एक्सचेंज स्टेशन

हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी

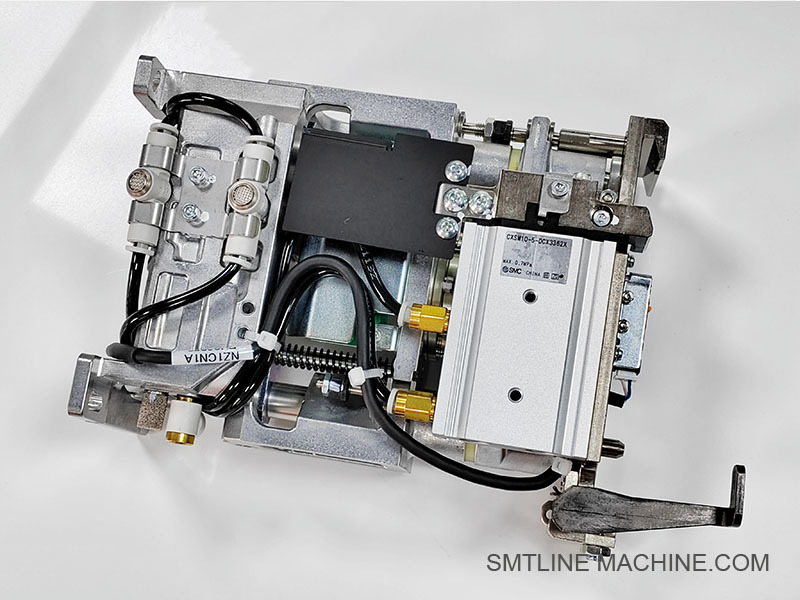

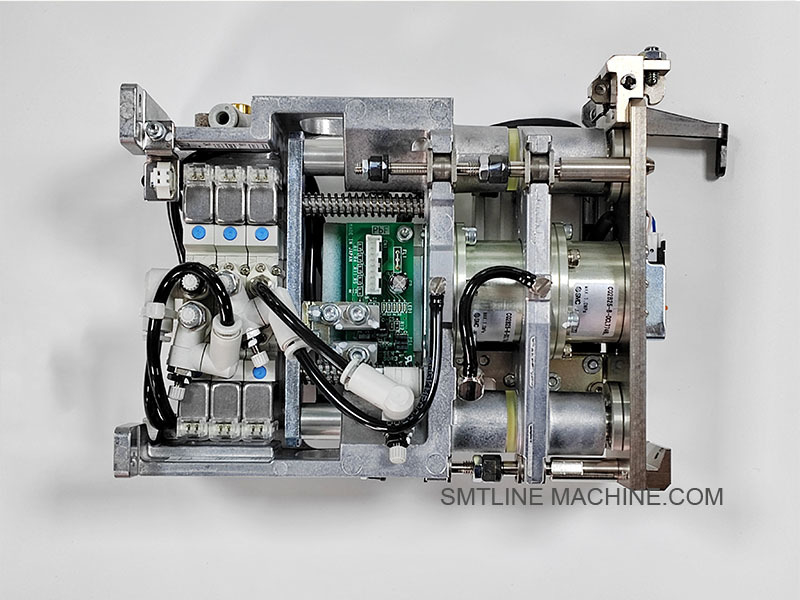

FUJI UL03400 NXT कंप्लीट नोजल एक्सचेंज स्टेशन – उत्पाद विवरण

अवलोकन

FUJI UL03400 एक पूरी तरह से स्वचालित नोजल एक्सचेंज स्टेशन है जिसे FUJI NXT श्रृंखला SMT प्लेसमेंट मशीनों के साथ उपयोग करने के लिए डिज़ाइन किया गया है। यह मैनुअल हस्तक्षेप के बिना ऑपरेशन के दौरान वर्किंग हेड को स्वचालित रूप से नोजल बदलने में सक्षम बनाता है, जिससे उत्पादन लचीलापन, दक्षता में सुधार होता है और डाउनटाइम कम होता है।

मुख्य विशेषताएँ

लाइव उत्पादन के दौरान स्वचालित नोजल परिवर्तन का समर्थन करता है।
विभिन्न घटकों के लिए कई नोजल प्रकारों को रखने और व्यवस्थित करने के लिए डिज़ाइन किया गया है।
सुरक्षित सम्मिलन और हटाने के लिए सटीक यांत्रिक संरेखण की सुविधाएँ।
मशीन की नोजल आईडी पहचान प्रणाली (जैसे, कोड पिन या सेंसर) के साथ एकीकृत होता है।
उच्च-आवृत्ति नोजल परिवर्तनों के लिए मजबूत और टिकाऊ निर्माण।
ट्रे या नोजल रैक का आसान रखरखाव और प्रतिस्थापन।

लागू मशीनें

FUJI NXT I / NXT II / NXT III मॉड्यूल
वर्किंग हेड के साथ संगत:
H04, H08, H12HS, V12, H24, आदि।

> प्रति मॉड्यूल एक्सचेंज स्टेशनों की संख्या मशीन लेआउट और नोजल परिवर्तन रणनीति पर निर्भर करती है।

संरचना और घटक

संबंधित पुर्जे और सहायक उपकरण

रखरखाव युक्तियाँ

नोजल जाम या गलत संरेखण को रोकने के लिए ट्रे को नियमित रूप से साफ करें।
सही नोजल का पता लगाने के लिए पहनने के लिए पहचान पिन की जाँच करें।
यदि क्षतिग्रस्त या विकृत हो तो ट्रे या सुरक्षात्मक कवर बदलें।
स्थितिगत सटीकता सुनिश्चित करने के लिए माउंटिंग स्क्रू को कसकर रखें।

सारांश

FUJI UL03400 नोजल एक्सचेंज स्टेशन FUJI NXT SMT लाइनों में एक महत्वपूर्ण स्वचालन घटक है, जो निर्बाध, स्वचालित नोजल परिवर्तन को सक्षम बनाता है। यह मैनुअल वर्कलोड को कम करता है, दक्षता बढ़ाता है, और विभिन्न उत्पाद प्रकारों में लगातार, उच्च गति उत्पादन सुनिश्चित करता है।

संबंधित सहायक उपकरण – FUJI UL03400 नोजल एक्सचेंज स्टेशन

उपयोग नोट्स:

ट्रे (UL03401) मुख्य हटाने योग्य तत्व है — प्रत्येक एक विशिष्ट नोजल सेट रख सकता है।
आईडी पिन सेट (UL03402) यह सुनिश्चित करता है कि प्रत्येक नोजल स्लॉट को मशीन द्वारा सटीक रूप से पहचाना जाए।
सुरक्षात्मक तत्व जैसे धूल ढाल और एंटी-स्टैटिक इंसर्ट उच्च-मात्रा उत्पादन में नोजल की अखंडता को बनाए रखने में मदद करते हैं।
यदि आपकी NXT लाइन अक्सर नोजल प्रकार बदलती है या संवेदनशील भागों को संभालती है, तो ये सहायक उपकरण अत्यधिक अनुशंसित हैं।

FUJI UL03400 नोजल एक्सचेंज स्टेशन – संबंधित पार्ट नंबर

संगत नोजल (सामान्य उदाहरण)

टिप्पणियाँ

सूचीबद्ध सभी पार्ट नंबर आधिकारिक FUJI पुर्जे हैं।
उपयोग में विशिष्ट नोजल मॉडल के आधार पर कस्टम ट्रे को कॉन्फ़िगर किया जा सकता है।
स्थापित ट्रे और स्टेशनों की संख्या मॉड्यूल कॉन्फ़िगरेशन और नोजल परिवर्तन आवृत्ति पर निर्भर करती है।

FAQ गाइड – FUJI UL03400 NXT कंप्लीट नोजल एक्सचेंज स्टेशन

सामान्य प्रश्न

Q1: FUJI UL03400 नोजल एक्सचेंज स्टेशन का उपयोग किस लिए किया जाता है?

A:
UL03400 एक पूरी तरह से स्वचालित नोजल एक्सचेंज स्टेशन है जिसे FUJI NXT I, II, और III पिक-एंड-प्लेस मशीनों के लिए डिज़ाइन किया गया है। यह प्लेसमेंट हेड को उत्पादन के दौरान स्वचालित रूप से नोजल बदलने की अनुमति देता है, जिससे दक्षता बढ़ती है और लचीले घटक हैंडलिंग को सक्षम किया जाता है।

Q2: यह किन मशीनों के साथ संगत है?

A:

FUJI NXT I / NXT II / NXT III मॉड्यूल
H04, H08, H12HS, H24, V12, आदि जैसे हेड के साथ संगत।

Q3: यह कितने नोजल रख सकता है?

A:
यह जितने नोजल रखता है, वह ट्रे मॉडल (जैसे, UL03401) पर निर्भर करता है। प्रत्येक ट्रे में आमतौर पर नोजल के लिए कई स्लॉट (6–10) होते हैं। कॉन्फ़िगरेशन के आधार पर एक एक्सचेंज स्टेशन में कई ट्रे का उपयोग किया जा सकता है।

ऑपरेशन और कार्यक्षमता

Q4: यह कैसे काम करता है?

A:
नोजल एक्सचेंज स्टेशन प्लेसमेंट मॉड्यूल पर लगाया जाता है। ऑपरेशन के दौरान, हेड स्टेशन पर पार्क करता है, वर्तमान नोजल को एक खाली स्लॉट में जमा करता है, और आवश्यकतानुसार एक नया उठाता है। मशीन आईडी पिन या कोडिंग पेग के माध्यम से नोजल प्रकार को पहचानती है।

Q5: क्या नोजल परिवर्तन प्रक्रिया पूरी तरह से स्वचालित है?

A:
हाँ। संपूर्ण नोजल परिवर्तन अनुक्रम मशीन के सॉफ़्टवेयर द्वारा नियंत्रित होता है, जिसके लिए उत्पादन के दौरान कोई मैनुअल इंटरेक्शन की आवश्यकता नहीं होती है।

Q6: क्या यह नोजल आईडी डिटेक्शन का समर्थन करता है?

A:
हाँ। यह नोजल प्रकार का पता लगाने और सही प्लेसमेंट की पुष्टि करने के लिए यांत्रिक आईडी पिन (UL03402) या एकीकृत सेंसर का उपयोग करता है। सिस्टम वास्तविक समय में नोजल स्थिति को लॉग करता है।

स्थापना और रखरखाव

Q7: UL03400 कहाँ स्थापित है?

A:
इसे आमतौर पर FUJI NXT मॉड्यूल के अंदर फ्रेम रेल या प्लेटफ़ॉर्म पर लगाया जाता है, या तो सामने या पीछे, मशीन लेआउट के आधार पर।

Q8: क्या अंशांकन की आवश्यकता है?

A:
हाँ। स्थापना के बाद, सटीक पिक-एंड-प्लेस आंदोलनों को सुनिश्चित करने के लिए मशीन की नियंत्रण प्रणाली के माध्यम से ट्रे और नोजल की स्थिति को कैलिब्रेट किया जाना चाहिए।

Q9: इसका रखरखाव कितनी बार किया जाना चाहिए?

A:
धूलदार वातावरण में ट्रे को साप्ताहिक या प्रत्येक शिफ्ट के बाद साफ करें। पहनने के लिए आईडी पिन और ट्रे स्प्रिंग का मासिक निरीक्षण करें। यदि क्षतिग्रस्त हो तो सुरक्षात्मक कवर बदलें।

समस्या निवारण

Q10: सामान्य समस्याएँ और समाधान:

संबंधित पुर्जों का अवलोकन

सर्वोत्तम प्रथाएँ
हमेशा ट्रे में साफ, बिना क्षतिग्रस्त नोजल का उपयोग करें। सिस्टम सॉफ़्टवेयर में नोजल-से-ट्रे मैपिंग की पुष्टि करें। संरेखण त्रुटियों को रोकने के लिए वास्तविक FUJI ट्रे और एक्सेसरीज़ का उपयोग करें। डाउनटाइम को कम करने के लिए एक अतिरिक्त ट्रे (UL03401) तैयार रखें।

निष्कर्ष

FUJI UL03400 नोजल एक्सचेंज स्टेशन NXT मशीनों का उपयोग करने वाली उच्च-मिश्रण, उच्च-गति SMT लाइनों के लिए एक आवश्यक स्वचालन उपकरण है। उचित स्थापना, नियमित रखरखाव और सही एक्सेसरीज़ के साथ, यह कुशल, त्रुटि-मुक्त नोजल परिवर्तन को सक्षम बनाता है जो उत्पादकता और प्लेसमेंट सटीकता को बढ़ाता है।
