FUJIX M00804 2MGKHA093301 H12HS V12 वर्किंग हेड मोटर एसएमटी स्पेयर पार्ट्स

FUJI XM00804 2MGKHA093301 H12HS V12 वर्किंग हेड मोटर

हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी

FUJI XM00804 / 2MGKHA093301 H12HS V12 वर्किंग हेड मोटर – उत्पाद विवरण

उत्पाद अवलोकन

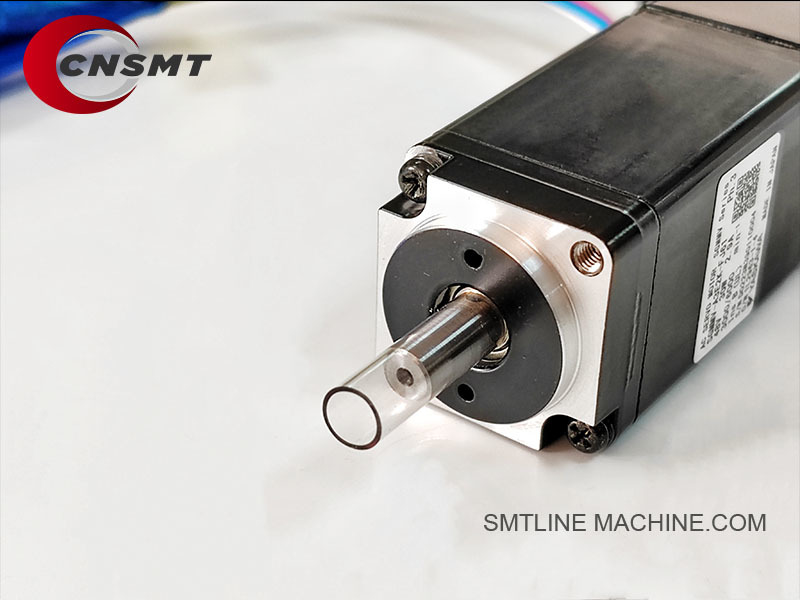

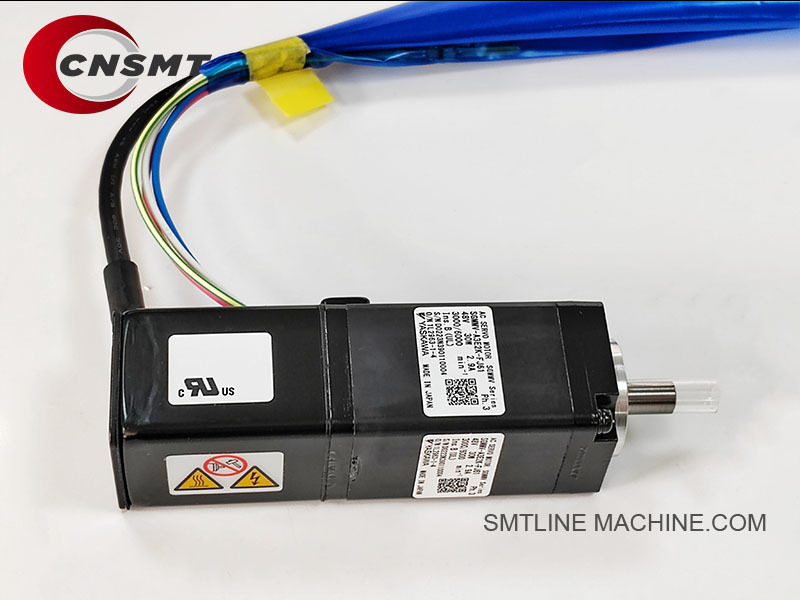

FUJI XM00804 (वैकल्पिक PN: 2MGKHA093301) एक उच्च-प्रदर्शन सटीक मोटर है जिसे FUJI NXT II और NXT III SMT मशीनों के H12HS और V12 वर्किंग हेड के लिए डिज़ाइन किया गया है। यह मोटर एक महत्वपूर्ण ड्राइव घटक है जो वर्किंग हेड के भीतर कोर मूवमेंट सिस्टम को शक्ति प्रदान करने के लिए जिम्मेदार है, जिसमें Z-अक्ष लिफ्ट (नोजल ऊपर/नीचे) और/या थीटा-अक्ष रोटेशन (नोजल कोण पोजिशनिंग) शामिल है, जो इंस्टॉलेशन पर निर्भर करता है।

मुख्य विशेषताएँ

एसएमटी पिक-एंड-प्लेस हेड के लिए हाई-स्पीड, हाई-टॉर्क सटीक मोटर।
Z-अक्ष मूवमेंट (नोजल लिफ्ट) या थीटा रोटेशन (नोजल कोण सुधार) का समर्थन करता है।
लगातार संचालन के तहत उच्च स्थायित्व, स्थिरता और सुचारू गति के लिए इंजीनियर किया गया।
तेज़ प्रतिक्रिया समय और न्यूनतम कंपन के लिए अनुकूलित, प्लेसमेंट सटीकता को बढ़ाता है।
FUJI NXT मशीनों में H12HS और V12 हाई-स्पीड वर्किंग हेड दोनों के साथ संगत।

मशीन संगतता

FUJI NXT II सीरीज़
FUJI NXT III सीरीज़
वर्किंग हेड: H12HS, V12

तकनीकी विनिर्देश (विशिष्ट)

मुख्य अनुप्रयोग

सटीक नोजल ऊपर/नीचे मूवमेंट के लिए Z-अक्ष लिफ्ट तंत्र को चलाता है।
सटीक नोजल कोण नियंत्रण के लिए थीटा रोटेशन तंत्र को चलाता है।
सिंक्रनाइज़्ड ऑपरेशन के लिए हेड कंट्रोल मदरबोर्ड (PN: 2AGKHB008800) के साथ काम करता है।
एसएमटी विनिर्माण लाइनों में हाई-स्पीड, हाई-एक्यूरेसी प्लेसमेंट सुनिश्चित करता है।

संबंधित सहायक उपकरण और घटक

रखरखाव अनुशंसाएँ

पहनने या क्षति के लिए मोटर कनेक्टर्स (XS02050, XS02051) की नियमित रूप से जांच करें।
ओवरहीटिंग को रोकने के लिए सुनिश्चित करें कि कूलिंग फैन (XH01431) साफ और कार्यात्मक है।
असामान्य शोरों को सुनें जो बेयरिंग वियर या आंतरिक यांत्रिक मुद्दों का संकेत देते हैं।
यांत्रिक तनाव से बचने के लिए कपलिंग अलाइनमेंट (XS02100) की जांच करें।
सुझावित प्रतिस्थापन चक्र: 3–5 वर्ष, उपयोग की तीव्रता पर निर्भर करता है।

सारांश

FUJI XM00804 / 2MGKHA093301 वर्किंग हेड मोटर H12HS और V12 हेड में एक आवश्यक एक्चुएटर है, जो सटीक Z-अक्ष और थीटा-अक्ष मूवमेंट प्रदान करता है। यह FUJI NXT SMT मशीनों के प्लेसमेंट सटीकता और दक्षता को सीधे प्रभावित करता है। नियमित रखरखाव स्थिर, दीर्घकालिक प्रदर्शन सुनिश्चित करता है।

FUJI XM00804 / 2MGKHA093301 वर्किंग हेड मोटर के लिए संबंधित सहायक उपकरण

अनुशंसित स्पेयर किट:

मोटर वायरिंग किट:
इसमें XS02050 (सिग्नल केबल) + XS02051 (पावर केबल) शामिल हैं

एन्कोडर किट (यदि सुसज्जित है तो वैकल्पिक):
XS02410 (थीटा/Z-अक्ष एन्कोडर)

वैक्यूम वाल्व किट:
XS03760 (वाल्व) + XS03764 (स्पूल) + XS03765 (वाल्व बॉडी)

कूलिंग किट:
XH01431 (कूलिंग फैन) + फैन फिल्टर (यदि लागू हो)

महत्वपूर्ण नोट:

XM00804 / 2MGKHA093301 मोटर 2AGKHB008800 मदरबोर्ड, मोटर वायरिंग, मैकेनिकल कपलिंग, वायवीय घटकों और सेंसर के साथ मिलकर काम करता है।
इष्टतम मशीन अपटाइम के लिए, इन संबंधित घटकों को एक साथ बनाए रखने की सिफारिश की जाती है।

FUJI XM00804 / 2MGKHA093301 वर्किंग हेड मोटर के लिए संबंधित पार्ट नंबर

मुख्य पार्ट नंबर का सारांश:
मोटर: XM00804 / 2MGKHA093301कंट्रोल बोर्ड: 2AGKHB008800मोटर वायरिंग: XS02050 (सिग्नल), XS02051 (पावर)वैक्यूम सिस्टम: XS03760 (वाल्व), XS00920 (सेंसर), XS03764 (स्पूल)कूलिंग: XH01431 (फैन)मैकेनिकल कपलिंग: XS01300 (शाफ्ट स्लीव), XS02100 (कपलिंग)

FAQ गाइड – FUJI XM00804 / 2MGKHA093301 H12HS V12 वर्किंग हेड मोटर

सामान्य जानकारी

Q1: FUJI XM00804 / 2MGKHA093301 मोटर क्या है?
A:
यह FUJI NXT H12HS और V12 हेड में उपयोग की जाने वाली एक उच्च-सटीक वर्किंग हेड मोटर है, जो Z-अक्ष (नोजल ऊपर/नीचे) या थीटा-अक्ष (नोजल रोटेशन) को चलाती है। यह एसएमटी उत्पादन में सटीक घटक प्लेसमेंट के लिए आवश्यक है।

Q2: इस मोटर का उपयोग कौन सी मशीनें करती हैं?
A:
FUJI NXT II सीरीज़ ✔ FUJI NXT III सीरीज़ ✔ वर्किंग हेड: H12HS और V12

कार्य और विशेषताएँ

Q3: यह मोटर क्या नियंत्रित करती है?
A:
Z-अक्ष: घटक पिक और प्लेसमेंट के लिए नोजल लिफ्ट ऊपर/नीचे। ✔ थीटा-अक्ष: घटक कोण को समायोजित करने के लिए नोजल रोटेशन।

यह इस बात पर निर्भर करता है कि मोटर वर्किंग हेड के अंदर कहाँ स्थापित है।

Q4: क्या यह Z और थीटा दोनों के लिए समान मोटर है?
A:
हाँ, Z-अक्ष और थीटा-अक्ष दोनों के लिए समान मोटर मॉडल (XM00804 / 2MGKHA093301) का उपयोग किया जाता है, लेकिन कार्य वर्किंग हेड के भीतर इसकी स्थिति और वायरिंग पर निर्भर करता है।

Q5: क्या यह मोटर स्टेपर या सर्वो है?
A:
यह एक उच्च-सटीक हाइब्रिड मोटर के रूप में व्यवहार करता है, जिसे अक्सर एन्कोडर फीडबैक के साथ एक स्टेपर के रूप में कॉन्फ़िगर किया जाता है, जो हेड मदरबोर्ड (PN: 2AGKHB008800) द्वारा प्रबंधित क्लोज-लूप कंट्रोल मोड में संचालित होता है।

स्थापना और अंशांकन

Q6: मोटर कैसे स्थापित की जाती है?
A:
H12HS या V12 वर्किंग हेड के अंदर सीधे माउंट किया गया। इसके माध्यम से जुड़ा हुआ:

सिग्नल केबल (XS02050)
पावर केबल (XS02051) नोजल शाफ्ट स्लीव (XS01300) और कपलिंग असेंबली (XS02100) का उपयोग करके यांत्रिक रूप से युग्मित।

Q7: क्या प्रतिस्थापन के बाद अंशांकन की आवश्यकता है?
A:
हाँ:
थीटा-अक्ष: कोण शून्य-बिंदु संरेखण की आवश्यकता होती है। Z-अक्ष: ऊपरी और निचले यात्रा सीमा अंशांकन की आवश्यकता होती है। मशीन आमतौर पर स्टार्टअप के दौरान स्वचालित होमिंग करती है लेकिन प्रतिस्थापन के बाद मैनुअल जांच की सिफारिश की जाती है।

सामान्य मुद्दे और समस्या निवारण

Q8: मोटर विफलता के सामान्य लक्षण?
A:
कोई नोजल लिफ्ट या रोटेशन नहीं। असामान्य शोर (ग्राइंडिंग, क्लिकिंग)। मूवमेंट के दौरान कंपन या हिलना। मशीन पर थीटा या Z-अक्ष अलार्म। कदम का नुकसान, जिससे गलत संरेखण होता है। ओवरहीटिंग (कूलिंग फैन XH01431 की जांच करें)।

Q9: मोटर विफलताओं का क्या कारण है?
A:
मैकेनिकल वियर (बेयरिंग विफलता, कपलिंग ढीला होना)। विद्युत विफलता (कॉइल क्षति, केबल दोष)। विफल कूलिंग फैन (XH01431) के कारण ओवरहीटिंग। वैक्यूम सिस्टम खराबी मोटर पर अतिरिक्त भार डालती है।

Q10: मोटर का निदान कैसे करें?
A:
मोटर वाइंडिंग की निरंतरता और प्रतिरोध का परीक्षण करें। केबल दोषों की जांच के लिए सिग्नल/पावर केबल (XS02050 / XS02051) को स्वैप करें। मदरबोर्ड आउटपुट (2AGKHB008800) की जांच करें। शाफ्ट को मैन्युअल रूप से घुमाएँ—चिकना होना चाहिए, कठोर नहीं। स्लिपेज या वियर के लिए कपलिंग (XS02100) का निरीक्षण करें।

रखरखाव अनुशंसाएँ

Q11: इस मोटर का रखरखाव कैसे करें?
A:
हेड और आंतरिक घटकों को धूल से मुक्त रखें। पहनने के लिए नियमित रूप से केबल और कनेक्टर्स की जांच करें। सुनिश्चित करें कि कूलिंग फैन (XH01431) साफ और चालू है। उचित संरेखण के लिए मैकेनिकल कपलिंग (XS02100) का निरीक्षण करें। ओवरहीटिंग, शोर या सटीकता के नुकसान के संकेतों पर मोटर को बदलें।

Q12: अनुशंसित प्रतिस्थापन चक्र?
A:
आमतौर पर हर 3–5 साल, उपयोग की तीव्रता पर निर्भर करता है। उच्च-मात्रा 24/7 उत्पादन के लिए पहले प्रतिस्थापन की आवश्यकता हो सकती है।

संबंधित घटक

आदेश देने की सलाह
इस बात की पुष्टि करें कि आपको Z-अक्ष या थीटा-अक्ष के लिए मोटर की आवश्यकता है या नहीं।
जांचें कि क्या केबल (XS02050, XS02051) की भी आवश्यकता है
इष्टतम प्रदर्शन के लिए कूलिंग फैन (XH01431) और कपलिंग (XS02100) जैसे संबंधित घटकों को बदलने पर विचार करें।

सारांश

FUJI XM00804 / 2MGKHA093301 वर्किंग हेड मोटर V12 और H12HS वर्किंग हेड में सटीक मूवमेंट सुनिश्चित करने के लिए एक महत्वपूर्ण घटक है। एसएमटी उत्पादन में उच्च प्लेसमेंट सटीकता और मशीन अपटाइम प्राप्त करने के लिए इसके इष्टतम प्रदर्शन को बनाए रखना आवश्यक है।
