FUJI XM01171 V12 H12HS वर्किंग हेड स्टेपर मोटर SMT मशीन पार्ट्स

FUJI XM01171 V12 H12HS काम सिर स्टेपर मोटर

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

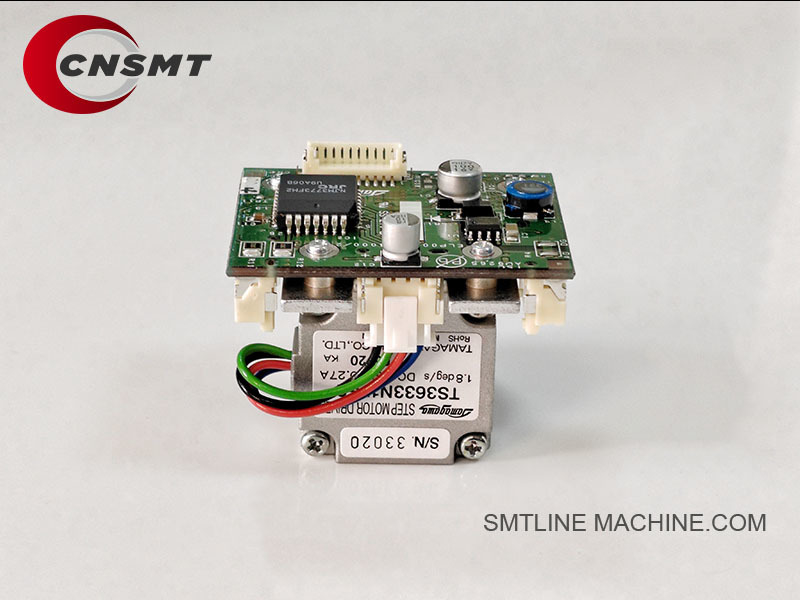

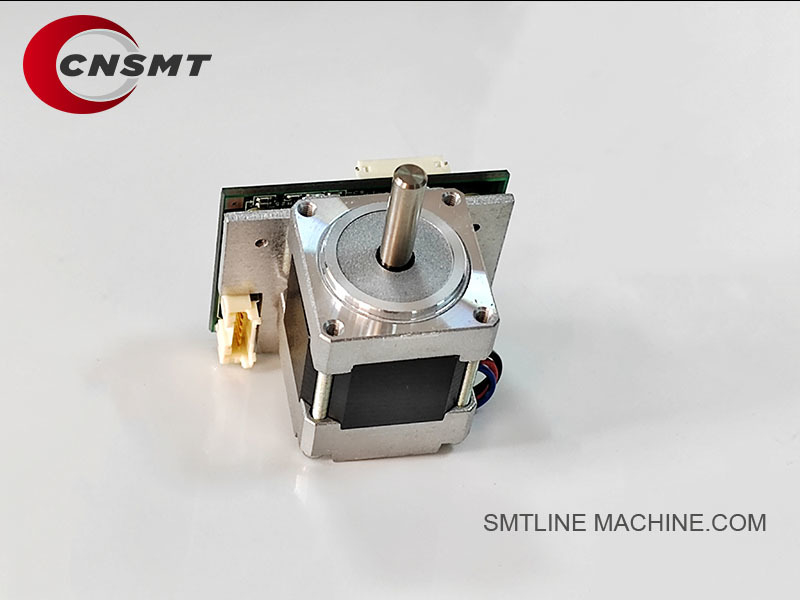

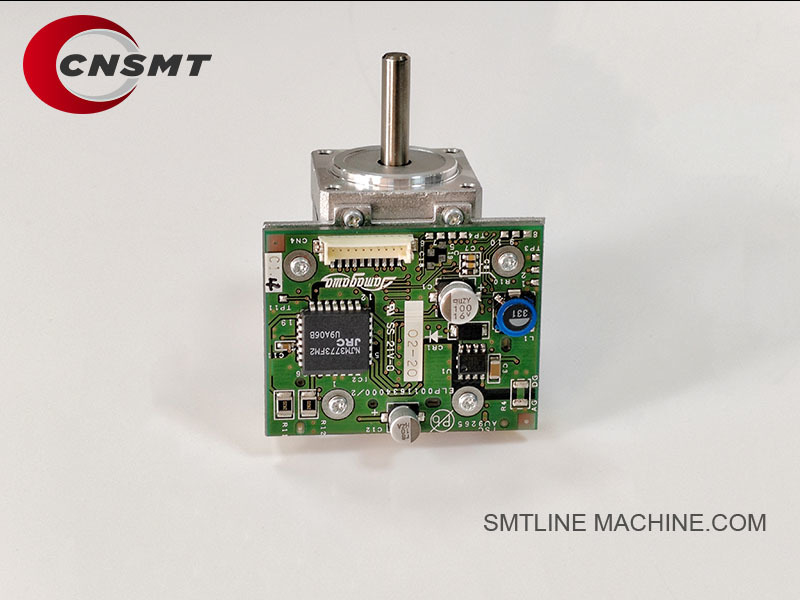

FUJI XM01171 V12 / H12HS वर्किंग हेड स्टेपर मोटर

उत्पाद अवलोकन

FUJI XM01171 स्टेपर मोटर एक उच्च परिशुद्धता मोटर है जिसका उपयोग FUJI NXT श्रृंखला पिक-एंड-प्लेस मशीनों के V12 और H12HS वर्किंग हेड में किया जाता है।यह मोटर सिर के भीतर महत्वपूर्ण आंदोलन कार्यों को चलाने के लिए जिम्मेदार है, जैसे कि Z-अक्ष (नोजल लिफ्ट) याTheta-अक्ष (नोजल रोटेशन), उच्च गति और उच्च सटीकता वाले घटक प्लेसमेंट को सुनिश्चित करता है।

प्रमुख विशेषताएं

Z-अक्ष (ऊपर/नीचे) या Theta-अक्ष (परिक्रमा) के लिए सटीक नियंत्रण प्रदान करता है।
माइक्रोन स्तर की सटीकता के लिए उच्च-रिज़ॉल्यूशन चरण सटीकता।
उच्च गति एसएमटी संचालन के लिए उपयुक्त तेजी से प्रतिक्रिया समय।
उच्च स्थायित्व, मांग वाले वातावरण में निरंतर संचालन के लिए डिज़ाइन किया गया।
पूरी तरह से FUJI NXT V12 और H12HS काम सिर के साथ संगत।

मशीन संगतता

फ़ूजी एनएक्सटी II श्रृंखला
फुजी एनएक्सटी III श्रृंखला
काम करने वाले प्रमुखःV12,H12HS

तकनीकी विनिर्देश (सामान्य)

मुख्य अनुप्रयोग

सटीक घटक पिक और प्लेसमेंट ऊंचाई के लिए नोजल लिफ्ट (Z-अक्ष) को चलाता है।
घटक कोण सुधार के लिए नोजल रोटेशन (थेटा-अक्ष) को नियंत्रित करता है।
सटीक गति नियंत्रण के लिए H12HS मदरबोर्ड (PN: 2AGKHB008800) के साथ सिंक्रनाइज़ेशन में काम करता है।
एसएमटी उत्पादन के लिए महत्वपूर्ण उच्च गति और स्थिर संचालन का समर्थन करता है।

संबंधित भाग और सहायक उपकरण

रखरखाव की सिफारिशें

नियमित रूप से मोटर शोर की जांच करें, पहनने या असामान्य संचालन के संकेतों के लिए।
ढीले युग्मन या शाफ्ट के गलत संरेखण की जाँच करें।
यह सुनिश्चित करें कि मोटर वातावरण धूल और प्रवाह प्रदूषण से मुक्त हो।
यदि कंपन, चूक गए कदम या जाम जैसे लक्षण दिखाई देते हैं तो मोटर को बदलें।
सामान्य जीवन कालः मशीन के उपयोग की तीव्रता के आधार पर 35 वर्ष।

सारांश

FUJI XM01171 स्टेपर मोटर V12 और H12HS काम सिर के लिए एक महत्वपूर्ण गति नियंत्रण घटक है। यह उच्च गति, उच्च सटीकता नोजल आंदोलन सुनिश्चित करता है,प्लेसमेंट की गुणवत्ता और उत्पादन दक्षता पर प्रत्यक्ष प्रभावउचित रखरखाव और समय पर प्रतिस्थापन मशीन के इष्टतम प्रदर्शन के लिए महत्वपूर्ण हैं।

FUJI XM01171 स्टेपर मोटर के लिए संबंधित सामान

अनुशंसित स्पेयर किटः

मोटर केबल किटः XS02050 (सिग्नल) + XS02051 (शक्ति)
एन्कोडर किटः XS02410 (Z या Theta अक्ष प्रतिक्रिया के लिए)
वाल्व रखरखाव किटः XS03760 (संयोजन) + XS03764 (स्पूल)
शीतलन किटः XH01431 (फैन) + यदि लागू हो तो फैन फ़िल्टर

नोटः

XM01171 स्टेपर मोटर मदरबोर्ड (2AGKHB008800) के साथ मिलकर काम करता है और सिग्नल और पावर केबलों पर निर्भर करता है।
पूर्ण कार्यक्षमता के लिए यह अक्सर स्थिति एन्कोडर और वैक्यूम वाल्व और दबाव सेंसर जैसे वायवीय प्रणालियों के साथ इंटरफेस करता है

FUJI XM01171 स्टेपर मोटर के लिए संबंधित भाग संख्या

संबंधित पीएन का सारांश:

ये भाग संख्या सीधे XM01171 स्टेपर मोटर से संबंधित हैं, जिसमें विद्युत घटक (केबल, मदरबोर्ड), यांत्रिक संबंध (शाफ्ट आस्तीन, युग्मन),वायवीय प्रणालियाँ (वाल्व), सेंसर) और संरचनात्मक घटक (आवास, प्रशंसक) ।

नोटः

XM01171 स्टेपर मोटर मदरबोर्ड (2AGKHB008800) के साथ मिलकर काम करता है और सिग्नल और पावर केबलों पर निर्भर करता है।
पूर्ण कार्यक्षमता के लिए, यह अक्सर स्थिति एन्कोडर और वैक्यूम वाल्व और दबाव सेंसर जैसी वायवीय प्रणालियों के साथ इंटरफेस करता है।

अक्सर पूछे जाने वाले प्रश्न गाइड FUJI XM01171 V12 / H12HS वर्किंग हेड स्टेपर मोटर

सामान्य जानकारी

Q1: FUJI XM01171 स्टेपर मोटर क्या है?

A:
XM01171 एक उच्च परिशुद्धता स्टेपर मोटर है जिसका उपयोग FUJI NXT पिक-एंड-प्लेस मशीनों के V12 और H12HS वर्किंग हेड में किया जाता है।यह या तो Z-अक्ष (नोजल ऊपर / नीचे) या Theta-अक्ष (नोजल रोटेशन) स्थापना के आधार पर ड्राइव करता है.

Q2: कौन सी FUJI मशीनें इस मोटर का उपयोग करती हैं?

A:

फ़ूजी एनएक्सटी II श्रृंखला
फुजी एनएक्सटी III श्रृंखला
काम करने वाले सिर: V12, H12HS

कार्य और विशेषताएं

प्रश्न 3: इस मोटर का कार्य क्या है?

A:

Z-अक्ष आंदोलन (नोजल लिफ्ट) या Theta-अक्ष रोटेशन को नियंत्रित करता है।
सटीक प्लेसमेंट कार्य निष्पादित करने के लिए मदरबोर्ड (PN: 2AGKHB008800) के साथ काम करता है।
उच्च गति एसएमटी उत्पादन के लिए सटीक आंदोलन सुनिश्चित करता है।

प्रश्न 4: क्या यह Z-अक्ष और Theta-अक्ष के लिए एक ही मोटर है?

A:
हां. XM01171 स्टेपर मोटर का उपयोग Z-अक्ष (ऊपर/नीचे) और Theta-अक्ष (परिक्रमा) दोनों के लिए किया जाता है, लेकिन नियंत्रण कार्य इसकी स्थापित स्थिति और वायरिंग पर निर्भर करता है।

स्थापना और सेटअप

Q5: XM01171 कैसे स्थापित किया जाता है?

A:

सीधे काम करने वाले सिर के फ्रेम के अंदर घुड़सवार।
मदरबोर्ड से सिग्नल केबल (XS02050) और पावर केबल (XS02051) के माध्यम से जुड़ा हुआ है।
यांत्रिक रूप से या तो नोजल लिफ्ट शाफ्ट (Z) या घुमावदार ड्राइव (थेटा) से युग्मन संयोजन (XS02100) का उपयोग करके जुड़ा हुआ है।

प्रश्न 6: क्या प्रतिस्थापन के बाद कैलिब्रेशन की आवश्यकता है?

A:

सही युग्मन स्थिति सुनिश्चित करने के लिए यांत्रिक संरेखण आवश्यक है।
मशीन स्टार्टअप पर स्वचालित होमिंग और कैलिब्रेशन करती है।
Theta के लिए शून्य कोण संदर्भ सुनिश्चित करें; Z के लिए लिफ्ट सीमाओं की पुष्टि करें।

समस्या निवारण

प्रश्न 7: विफलता के सामान्य लक्षण क्या हैं?

A:

नोजल उठता या घूमता नहीं है।
मोटर कंपन या शोर।
कदम का नुकसान (पिक/प्लेस का गलत संरेखण)
हेड कंट्रोलर से संचार त्रुटि (यदि मोटर शॉर्ट-सर्किट या स्टॉल करता है)
मशीन पैनल पर Z-अक्ष या Theta-अक्ष अलार्म।

प्रश्न 8: स्टेपर मोटर की विफलता का कारण क्या है?

A:

समय के साथ पहनना।
विद्युत दोष (कोइल क्षति, केबल समस्याएं)
शीतलन विफलता के कारण अति ताप (फैन XH01431 काम नहीं कर रहा है)
शाफ्ट या युग्मन में यांत्रिक अवरोध।

Q9: मोटर विफलता का निदान कैसे करें?

A:

परीक्षण करने के लिए मोटर केबल का आदान-प्रदान करें कि क्या यह केबल से संबंधित है।
आउटपुट सिग्नल के लिए 2AGKHB008800 मदरबोर्ड की जाँच करें.
मोटर घुमावों का परीक्षण प्रतिरोध (खुला या छोटा नहीं होना चाहिए)
मोटर शाफ्ट को शारीरिक रूप से घुमाएं यदि यह कठोर या फंस गया है, तो मोटर की विफलता होने की संभावना है।

रखरखाव के सुझाव

Q10: XM01171 मोटर का रखरखाव कैसे करें?

A:

काम करने वाले सिर को धूल और प्रवाह से साफ रखें।
जांचें कि शीतलन पंखे (XH01431) काम कर रहा है।
मोटर कनेक्टर्स (XS02050, XS02051) के पहनने की जांच करें।
मैकेनिकल लिंकेज को चिकना करें यदि FUJI के मैनुअल में सिफारिश की गई है।
यदि मोटर में शोर, गर्मी या चूक गए कदमों के लक्षण दिखाई देते हैं तो उसे बदल दें।

Q11: प्रतिस्थापन के लिए अनुशंसित अंतराल क्या है?

A:

आमतौर पर प्रत्येक 3 से 5 वर्ष में, मशीन के उपयोग के आधार पर।
यदि उच्च गति उत्पादन के तहत 24/7 चल रहा है तो जल्दी प्रतिस्थापित करें।

संबंधित घटक

ऑर्डर करने के सुझाव

हमेशा पुष्टि करें कि मोटर आपके सिर विन्यास में Z-अक्ष या Theta-अक्ष के लिए है।
क्षतिग्रस्त या पुराने होने पर केबलों (XS02050, XS02051) के साथ ऑर्डर करें।
मदरबोर्ड (2AGKHB008800) के साथ जोड़ें यदि दोनों पुराने हैं या त्रुटियां दिखाती हैं।

सारांश

FUJI XM01171 स्टेपर मोटर V12 और H12HS वर्किंग हेड के लिए एक महत्वपूर्ण गति घटक है। यह SMT उत्पादन के लिए सटीक नोजल आंदोलन सुनिश्चित करता है।नियमित रखरखाव और समय पर प्रतिस्थापन समय की कमी से बचने और उच्च स्थान सटीकता बनाए रखने के लिए आवश्यक है.
