FUJI 2AGKHB008800 H12HS काम सिर मदरबोर्ड SMT स्पेयर पार्ट्स

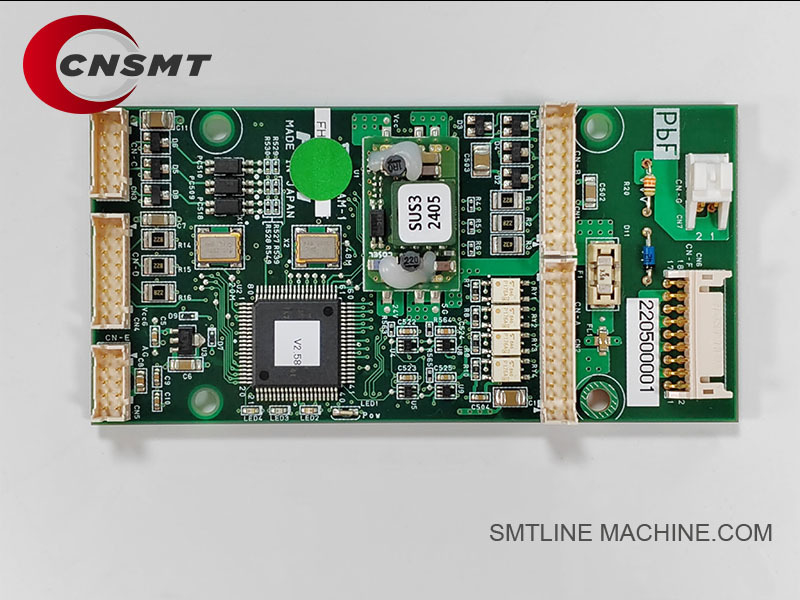

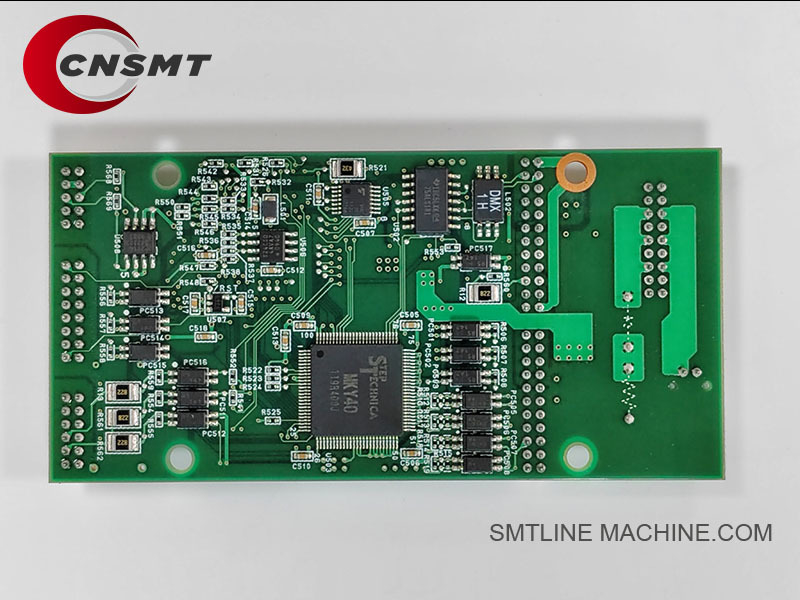

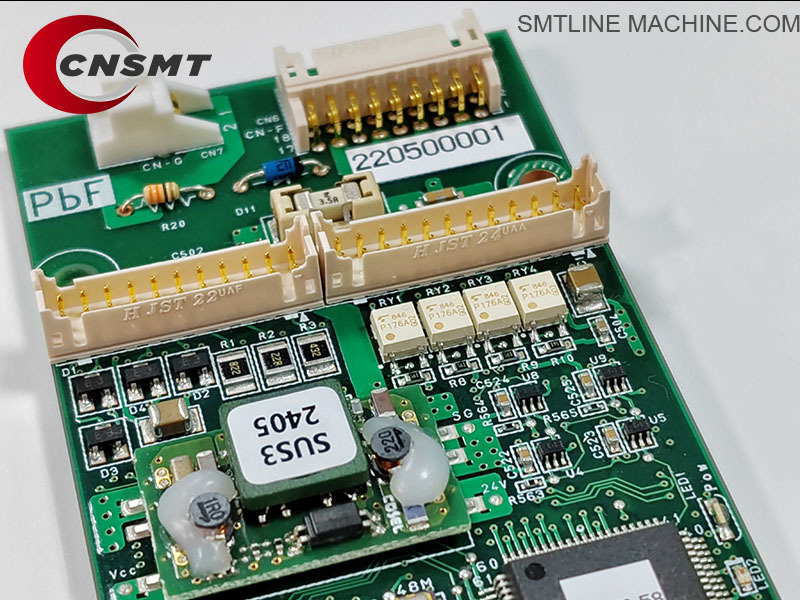

FUJI 2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

FUJI 2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड

उत्पाद अवलोकन

2AGKHB008800 FUJI NXT H12HS काम सिर के लिए मुख्य नियंत्रण मदरबोर्ड है। यह पीसीबी कोर इलेक्ट्रॉनिक नियंत्रण इकाई है कि H12HS सिर के सभी संचालन का प्रबंधन है,गति नियंत्रण सहितयह उच्च गति और उच्च परिशुद्धता वाले पिक-एंड-प्लेस प्रदर्शन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।

प्रमुख कार्य और विशेषताएं

सिर के सभी अक्षों को नियंत्रित करता है (Z-अक्ष, थेटा रोटेशन और नोजल एक्ट्यूएटर) ।
12 नोजल वैक्यूम सिस्टम का प्रबंधन करता है, जिसमें वैक्यूम/वायु दबाव स्विचिंग शामिल है।
दबाव सेंसर, एन्कोडर और मोटर स्थितियों से प्रतिक्रिया को संसाधित करता है।
उच्च परिशुद्धता के साथ पिक-एंड-प्लेस आंदोलनों का वास्तविक समय नियंत्रण प्रदान करता है।
काम करने वाले सिर और मुख्य मशीन नियंत्रक के बीच उच्च गति संचार संभालता है।
H12HS सिर के अंदर सोलेनोइड वाल्व, सेंसर और एक्ट्यूएटर को नियंत्रित करता है।

मशीन संगतता

फ़ूजी एनएक्सटी II श्रृंखला
फुजी एनएक्सटी III श्रृंखला
H12HS हाई स्पीड 12 नोजल हेड से लैस मशीनें

तकनीकी विनिर्देश

मुख्य अनुप्रयोग

Z-अक्ष लिफ्ट आंदोलन और थेटा रोटेशन को नियंत्रित करता है।
सभी 12 नोजलों के लिए वैक्यूम डिटेक्शन और वायु दबाव स्विचिंग का प्रबंधन करता है।
सोलेनोइड वाल्व और वायवीय तंत्र चलाता है।
पिक की स्थिति की पुष्टि करने के लिए वैक्यूम दबाव सेंसर से वास्तविक समय की प्रतिक्रिया को संसाधित करता है।
अधिकतम प्रदर्शन के लिए मुख्य नियंत्रक के साथ सिंक्रोनस हाई-स्पीड डेटा एक्सचेंज सुनिश्चित करता है।

संबंधित भाग और सहायक उपकरण

रखरखाव की सिफारिशें

कनेक्टरों और सिग्नल केबलों का हर 6-12 महीने में निरीक्षण करें।
शीतलन प्रणाली की जाँच करें (यह सुनिश्चित करें कि प्रशंसक काम कर रहे हैं और धूल से मुक्त हैं) ।
वैक्यूम सेंसर और वायवीय संकेतों के उचित कार्य की पुष्टि करें।
यदि सिग्नल विफलता, संचार त्रुटि, या धुरी के गलत व्यवहार जैसे लक्षण दिखाई देते हैं, तो मदरबोर्ड को बदलने पर विचार करें।

सारांश

FUJI 2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड H12HS हेड के लिए केंद्रीय नियंत्रण केंद्र है, जो स्थिर, उच्च गति और सटीक संचालन सुनिश्चित करता है।यह मशीन की स्थिति सटीकता और उत्पादन दक्षता बनाए रखने के लिए आवश्यक है.

FUJI 2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड के लिए संबंधित सहायक उपकरण और भाग

अनुशंसित स्पेयर किट

वाल्व रखरखाव किट (XS03764 + XS03765 + XS03766 + XS03767)
सेंसर किट (XS00920 दबाव सेंसर + केबल)
मोटर किट (2AGGHA002700 Z-अक्ष + 2AGGHA002800 थेटा मोटर)
फैन और केबल किट (XH01431 कूलिंग फैन + XS02050/XS02051 केबल)

नोटः

ये भाग सीधे मदरबोर्ड के नियंत्रण दायरे से संबंधित हैं, जिसमें वैक्यूम सिस्टम, गति नियंत्रण, सेंसर और H12HS कार्यशील सिर के भीतर संकेत संचरण शामिल हैं।

FUJI 2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड के लिए संबंधित भाग संख्याएँ

सारांश:

ये भाग संख्या सीधे 2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड की कार्यक्षमता और रखरखाव से संबंधित हैं, जिसमें वैक्यूम सिस्टम, गति घटक, सेंसर,सिग्नल संचरण, और संरचनात्मक तत्व।

अक्सर पूछे जाने वाले प्रश्न गाइड FUJI 2AGKHB008800 H12HS वर्किंग हेड मदर बोर्ड

सामान्य जानकारी

Q1: FUJI 2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड क्या है?

A:
2AGKHB008800 मदरबोर्ड FUJI NXT H12HS कार्यशील सिर के अंदर मुख्य नियंत्रण सर्किट बोर्ड है। यह सिर के मोटर्स, सेंसर, वैक्यूम सिस्टम,और मुख्य मशीन नियंत्रक के साथ संचारयह उच्च गति वाले पिक-एंड-प्लेस ऑपरेशन के लिए सटीक नियंत्रण सुनिश्चित करता है।

कार्य और अनुप्रयोग

प्रश्न 2: यह मदरबोर्ड क्या नियंत्रित करता है?

A:

Z-अक्ष लिफ्ट मोटर्स (ऊपर/नीचे आंदोलन)
थेटा रोटेशन मोटर (डोजल रोटेशन)
वैक्यूम और वायु दबाव स्विच वाल्व
पिकअप स्थिति की पुष्टि करने के लिए दबाव सेंसर
सटीक स्थान के लिए मुख्य नियंत्रण इकाई के साथ सिर संचालन को सिंक्रनाइज़ करता है।

Q3: कौन सी मशीनें 2AGKHB008800 मदरबोर्ड का उपयोग करती हैं?

A:
फ़ूजी एनएक्सटी II श्रृंखला
फुजी एनएक्सटी III श्रृंखला
विशेष रूप से H12HS उच्च गति 12 नोजल काम सिर के लिए

स्थापना और सेटअप

प्रश्न 4: मदरबोर्ड कैसे स्थापित किया जाता है?

A:

एच12एचएस के काम करने वाले सिर के आवास के अंदर स्थापित।
मुख्य नियंत्रक से सिग्नल केबल (XS02050) और पावर केबल (XS02051) के माध्यम से जुड़ा हुआ है।
मोटर्स, दबाव सेंसर (XS00920), वाल्व (XS03760) और एक्ट्यूएटर के साथ इंटरफेस।

Q5: क्या स्थापना के बाद कैलिब्रेशन की आवश्यकता है?

A:

कोई भौतिक कैलिब्रेशन आवश्यक नहीं है।
मशीन स्टार्टअप के दौरान स्वचालित पहचान और आरंभिकरण करती है।
यदि आवश्यक हो तो मशीन सेटिंग्स में वैक्यूम ऑफसेट या दबाव की सीमाओं को ठीक से समायोजित किया जा सकता है।

समस्या निवारण और सामान्य मुद्दे

प्रश्न 6: विफलता के सामान्य लक्षण क्या हैं?

A:

सिर के साथ संचार त्रुटियां।
जेड-अक्ष या थेटा मोटर खराबी।
वैक्यूम सेंसर रीडिंग विफलता या पिकअप त्रुटियां।
नोजल नियंत्रण त्रुटियां या फंसे हुए आंदोलन।
पूर्ण सिर ऑफ़लाइन या आरंभ करने में विफलता।

प्रश्न 7: मदरबोर्ड की विफलता का कारण क्या है?

A:

लंबे समय तक उपयोग और इलेक्ट्रॉनिक घटक की थकान।
ओवरवोल्टेज या स्थिर डिस्चार्ज।
नमी का प्रवेश या धूल का संचय।
टूटे हुए कनेक्टर्स या क्षतिग्रस्त वायरिंग।
कनेक्टेड घटकों (जैसे सेंसर, मोटर्स) की खराबी कभी-कभी बोर्ड को अतिभारित कर सकती है।

रखरखाव के सुझाव

प्रश्न 8: मैं मदरबोर्ड का रखरखाव कैसे कर सकता हूँ?

A:

नियमित रूप से शीतलन प्रशंसकों (XH01431) की जांच और सफाई करें।
ढीली केबलों या टूटे हुए कनेक्टर्स की जाँच करें।
कार्य वातावरण को सूखा और धूल मुक्त रखें।
दोषपूर्ण सेंसर या मोटर्स को तुरंत बदलें ताकि फीडबैक त्रुटियों को रोका जा सके।
निरंतर संचालन के 3 से 5 वर्षों के बाद निवारक प्रतिस्थापन की सिफारिश की जाती है।

प्रतिस्थापन दिशानिर्देश

Q9: मदरबोर्ड को कब बदलना चाहिए?

A:

यदि बार-बार संचार या आरंभिक विफलताएं हैं।
यदि किसी यांत्रिक कारण के बिना कई सिर घटकों की त्रुटियां होती हैं।
जब इलेक्ट्रॉनिक डायग्नोस्टिक्स बोर्ड स्तर की खराबी का संकेत देता है।

संबंधित घटक

आदेश और सहायता सलाह

आदेश देने से पहले मशीन और सिर मॉडल के साथ संगतता की पुष्टि करें।
सामान्यतः सिग्नल केबल, शीतलन पंखे और पूर्ण सिर रखरखाव के लिए वैक्यूम सेंसर के साथ आदेश दिया जाता है।
FUJI के आधिकारिक वितरकों या अधिकृत SMT स्पेयर पार्ट्स आपूर्तिकर्ताओं से उपलब्ध है।

सारांश

2AGKHB008800 H12HS वर्किंग हेड मदरबोर्ड एक महत्वपूर्ण नियंत्रण इकाई है जो FUJI NXT मशीनों में H12HS हेड के सभी कार्यों का प्रबंधन करती है।नियमित रखरखाव और समय पर प्रतिस्थापन उच्च गति को बनाए रखने के लिए आवश्यक है, सटीक उत्पादन।
