FUJI XS03764 V12 काम सिर यांत्रिक वाल्व SPOOL SMT स्पेयर पार्ट्स

FUJI XS03764 V12 वर्किंग हेड मैकेनिकल वाल्व स्पूल

हमारी कंपनी 11 वर्षों से परिचालन में है और गारंटीकृत गुणवत्ता और तेज़ डिलीवरी के साथ निश्चित रूप से आपकी सबसे अच्छी पसंद होगी

उत्पाद विवरण

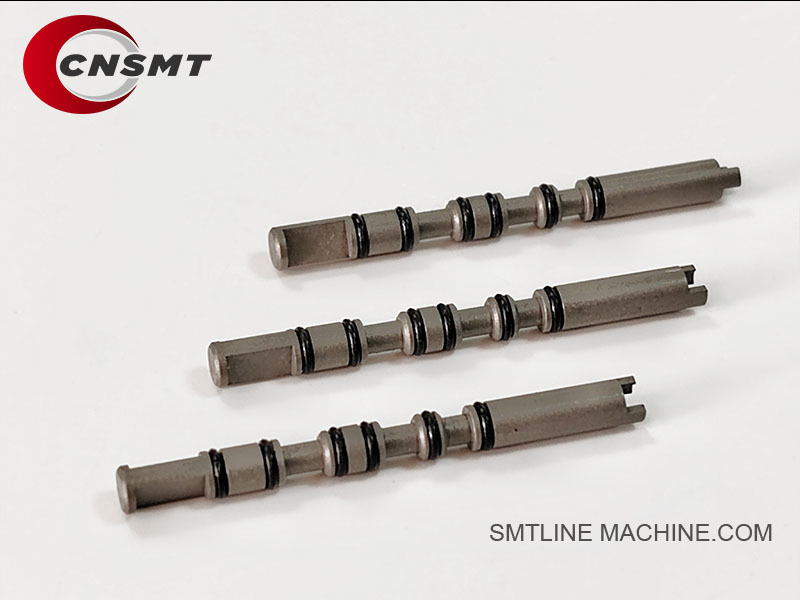

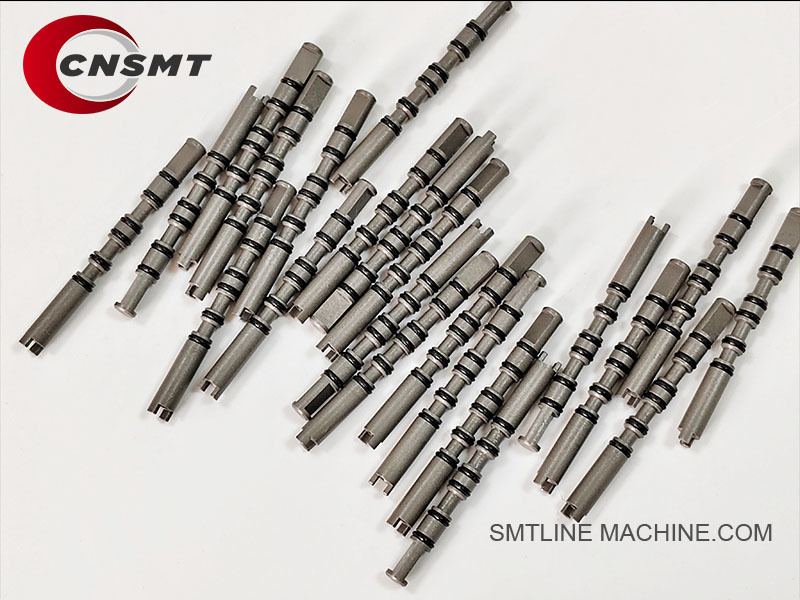

उत्पाद का नाम: FUJI V12 वर्किंग हेड मैकेनिकल वाल्व स्पूल
पार्ट नंबर: XS03764
अनुप्रयोग: FUJI NXT सीरीज़ V12 वर्किंग हेड

कार्य और उद्देश्य

मुख्य कार्य:
XS03764 स्पूल FUJI V12 वर्किंग हेड के वायवीय वाल्व के अंदर का मुख्य यांत्रिक घटक है। यह नोजल के लिए वैक्यूम (पिक) और ब्लो (प्लेस) संचालन के बीच सटीक स्विचिंग को नियंत्रित करता है।

स्थापना स्थान:
V12 हेड के वायवीय वाल्व ब्लॉक के अंदर स्थापित, यह वैक्यूम और वायु दाब स्थितियों के बीच बदलाव करके वायु मार्गों को नियंत्रित करता है।

प्रदर्शन विशेषताएं:

तेज़ स्विचिंग प्रतिक्रिया
उत्कृष्ट वायु-तंगता और पहनने का प्रतिरोध
नोजल के लिए सटीक वैक्यूम नियंत्रण सुनिश्चित करता है, प्लेसमेंट सटीकता में सुधार करता है

तकनीकी विनिर्देश (संदर्भ)

लागू मशीनें

FUJI NXT सीरीज़:

NXT V12 हेड
V12 हेड का उपयोग करने वाली NXT III, NXT V सीरीज़ मशीनों के साथ संगत

---

मुख्य लाभ

OEM-ग्रेड सटीक विनिर्माण
उच्च स्थायित्व और उत्कृष्ट सीलिंग प्रदर्शन
उच्च गति SMT उत्पादन के लिए तेज़ प्रतिक्रिया
स्थापित और बदलने में आसान, डाउनटाइम कम करना

अनुशंसित संबंधित पार्ट्स

आपूर्ति जानकारी

स्टॉक स्थिति: नियमित स्टॉक, तुरंत उपलब्ध
लीड टाइम: 1–5 कार्य दिवस (मात्रा पर निर्भर करता है)
स्थिति: 100% नया मूल या उच्च गुणवत्ता वाला प्रतिस्थापन

उपलब्ध समर्थन:

तकनीकी डेटाशीट और विस्फोटित असेंबली आरेख
V12 हेड वायवीय प्रणाली के लिए पूर्ण BOM
आपूर्तिकर्ता उद्धरण और वैश्विक शिपिंग विकल्प

---

XS03764 स्पूल (V12 वर्किंग हेड मैकेनिकल वाल्व) के लिए संबंधित सहायक उपकरण

सहायक यांत्रिक घटक

अनुशंसित स्पेयर किट

XS03764 (स्पूल) + XS03765 (वाल्व बॉडी) + XS03766 (सील किट) + XS03767 (स्प्रिंग) — पूर्ण वाल्व पुनर्निर्माण किट
XS03764 + XS00920 (वैक्यूम सेंसर) + 2AGKHA000402 (मेन पीसीबी) — पूर्ण वायवीय और सेंसर प्रतिस्थापन के लिए

लागू मशीनें

FUJI NXT V12 वर्किंग हेड
V12 हेड का उपयोग करने वाले NXT II, III, और V मॉडल के साथ संगत

उपलब्ध समर्थन:

V12 वाल्व असेंबली के लिए पूर्ण BOM (सामग्री का बिल)
असेंबली चित्र, आरेख और रखरखाव गाइड
वैश्विक स्टॉक सोर्सिंग और आपूर्तिकर्ता उद्धरण

XS03764 स्पूल – संबंधित पार्ट नंबर सूची

मुख्य अनुशंसित पार्ट किट

लागू मशीनें

FUJI NXT V12 वर्किंग हेड
V12 हेड का उपयोग करने वाले NXT II, NXT III, NXT V मॉडल के साथ संगत

---

---

FAQ गाइड – FUJI XS03764 V12 वर्किंग हेड मैकेनिकल वाल्व स्पूल

सामान्य जानकारी

Q1: XS03764 मैकेनिकल वाल्व स्पूल का उपयोग किस लिए किया जाता है?

A:
XS03764 स्पूल FUJI NXT V12 वर्किंग हेड के अंदर मैकेनिकल वाल्व असेंबली का एक महत्वपूर्ण आंतरिक घटक है। यह वैक्यूम और वायु दाब स्विचिंग को नियंत्रित करने के लिए जिम्मेदार है, जो सटीक पिक-एंड-प्लेस नोजल संचालन को सक्षम करता है।

कार्य और कार्य सिद्धांत

Q2: मैकेनिकल वाल्व स्पूल का कार्य क्या है?

A:

V12 हेड के अंदर वायवीय प्रवाह को नियंत्रित करता है।
वैक्यूम (घटकों को उठाने के लिए) और सकारात्मक दबाव या वायु ब्लो (घटक रिलीज या नोजल सफाई के लिए) के बीच स्विच करता है।
सटीक और विश्वसनीय हेड वायवीय प्रदर्शन सुनिश्चित करता है।

मशीन संगतता

Q3: XS03764 किन मशीनों के साथ संगत है?

A:

FUJI NXT II
FUJI NXT III
FUJI NXT V सीरीज़ (V12 वर्किंग हेड के साथ)

स्थापना और प्रतिस्थापन

Q4: XS03764 स्पूल को कब बदला जाना चाहिए?

A:

पिक या प्लेसमेंट के दौरान वायु रिसाव।
वैक्यूम ठीक से नहीं पकड़ रहा है।
सकारात्मक वायु सही ढंग से काम नहीं कर रही है।
नोजल मिसफायर या फंस गया।
रखरखाव चक्र पहनने का संकेत देता है (आमतौर पर 12–24 महीनों के बाद, उपयोग पर निर्भर करता है)।

Q5: स्पूल को कैसे बदलें?

A:

1. मशीन को बंद करें और दबाव कम करें।
2. V12 हेड की वायवीय वाल्व असेंबली खोलें।
3. वाल्व बॉडी को हटा दें और स्पूल तक पहुंचें।
4. स्पूल (XS03764), वाल्व बॉडी (XS03765), और ओ-रिंग (XS03766) की स्थिति की जांच करें।
5. नया स्पूल स्थापित करें, उपयुक्त वायवीय ग्रीस से चिकनाई करें।
6. वाल्व को फिर से जोड़ें, वायु रिसाव की जांच करें।

सामान्य मुद्दे और समस्या निवारण

Q6: सामान्य विफलता के लक्षण क्या हैं?

A:

विशिष्ट नोजल पर वैक्यूम का नुकसान।
धीमी वायु रिलीज या फंसे हुए नोजल आंदोलन।
निष्क्रिय होने पर लगातार वायु ब्लोइंग।
बढ़े हुए पिक त्रुटि या प्लेसमेंट विफलता।

Q7: स्पूल विफलता का कारण क्या है?

A:

स्पूल सतह का दीर्घकालिक पहनना।
वाल्व के अंदर गंदगी, फ्लक्स अवशेष, या तेल संदूषण।
रिसाव के कारण ओ-रिंग का क्षरण।
अनुचित स्नेहन या रखरखाव की कमी।

रखरखाव युक्तियाँ

Q8: मैकेनिकल वाल्व स्पूल का रखरखाव कैसे करें?

A:

वाल्व असेंबली को नियमित रूप से साफ करें (हर 3–6 महीने में अनुशंसित)।
पहनने के संकेतों पर या 12–24 महीनों के बाद निवारक रूप से स्पूल और सील बदलें।
केवल अनुमोदित वायवीय ग्रीस (FUJI अनुशंसित प्रकार) का उपयोग करें।
संपीड़ित वायु आपूर्ति को उचित फिल्टर के साथ सूखा और साफ रखें।

संबंधित पार्ट्स

खरीद सलाह

XS03764 एक उपभोज्य भाग है; FUJI रखरखाव के लिए इसे स्टॉक में रखने की सलाह देता है।
आमतौर पर XS03765 (वाल्व बॉडी) और XS03766 (ओ-रिंग किट) के साथ एक साथ बदला जाता है।
FUJI आधिकारिक वितरकों और SMT स्पेयर पार्ट्स आपूर्तिकर्ताओं के माध्यम से उपलब्ध है।

निष्कर्ष

XS03764 V12 वर्किंग हेड मैकेनिकल वाल्व स्पूल FUJI NXT V12 हेड में स्थिर वैक्यूम और वायु स्विचिंग के लिए महत्वपूर्ण है। नियमित रखरखाव और समय पर प्रतिस्थापन वैक्यूम के नुकसान, नोजल त्रुटियों को रोकता है, और प्लेसमेंट विश्वसनीयता में सुधार करता है।
