YAMAHA YV YS सीरीज कंपन फिट तीन ट्यूब पांच ट्यूब कंपन फिट एसएमटी स्पेयर पार्ट्स

यामाहा वाइब्रेशन वाइब्रेशन फिट YV वाईएस श्रृंखला वाइब्रेशन फिट तीन ट्यूब पांच ट्यूब वाइब्रेशन फिट

हमारी कंपनी 11 साल से काम कर रही है और निश्चित रूप से गारंटीकृत गुणवत्ता और तेजी से वितरण के साथ आपकी सबसे अच्छी पसंद होगी

उत्पाद का वर्णन

उत्पाद का नामः

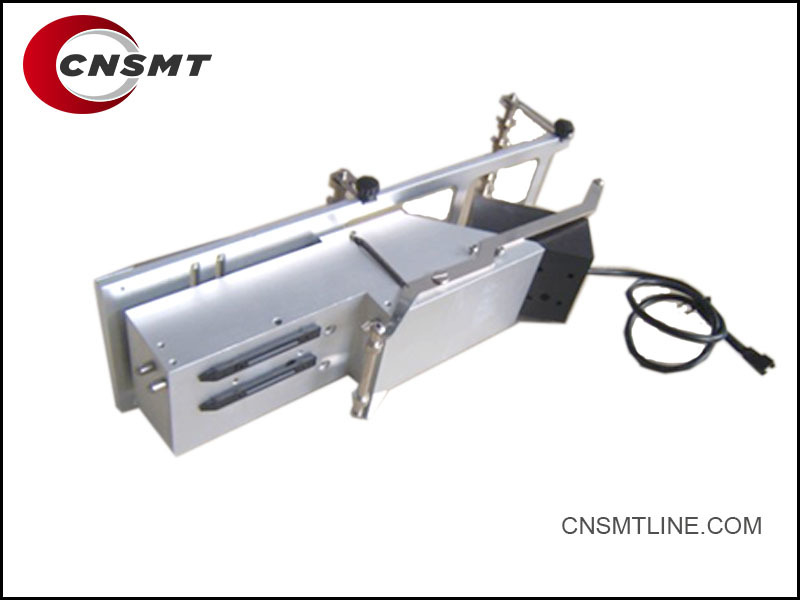

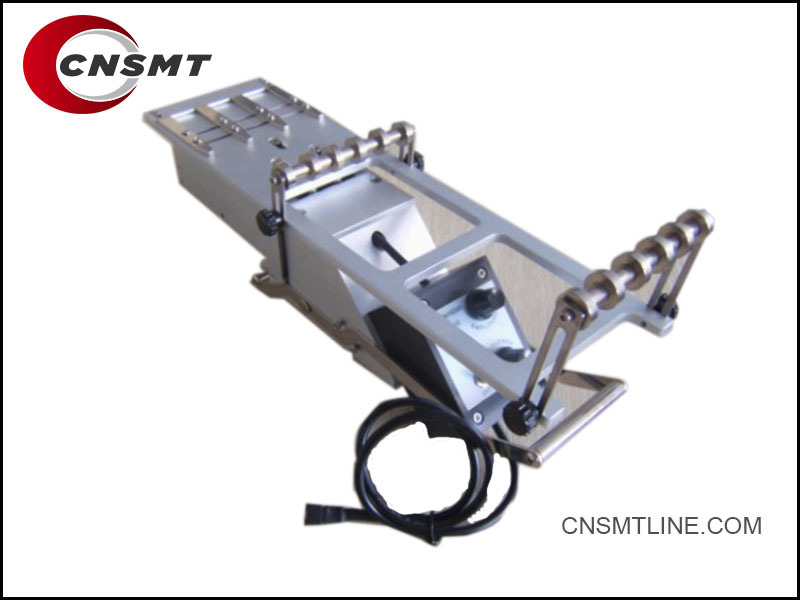

यामाहा कंपन फीडर (तीन ट्यूब / पांच ट्यूब)

लागू मॉडल:

यामाहा YV सीरीज, YS सीरीज SMT मशीनें

---

उत्पाद अवलोकन

यामाहा कंपन फीडर सतह-माउंट तकनीक (एसएमटी) उत्पादन लाइनों में उपयोग किया जाने वाला एक सहायक खिला उपकरण है। यह गैर-टेप पैक किए गए घटकों जैसे थोक घटकों की आपूर्ति के लिए डिज़ाइन किया गया है,विषम आकार के घटक, या ट्यूबों में घटकों.

---

विशेषताएं

मल्टी-ट्यूब कॉन्फ़िगरेशनः

तीन-ट्यूब (3-ट्यूब) या पांच-ट्यूब (5-ट्यूब) डिजाइन में उपलब्ध है।
कई प्रकार के घटकों को एक साथ खिलाने की अनुमति देता है।

सटीक कंपन नियंत्रण:

समायोज्य कंपन शक्ति और आवृत्ति।
सुचारू एवं स्थिर घटक वितरण सुनिश्चित करता है।

उच्च संगतताः

YAMAHA YV श्रृंखला (YV100X, YV100XTG, आदि) और YS श्रृंखला (YS12, YS24, YS88, आदि) SMT पिक-एंड-प्लेस मशीनों के साथ पूरी तरह संगत।

लचीला घटक फ़ीडिंगः

ट्यूब प्रकार के घटकों, विषम आकार के भागों, कनेक्टरों और थोक सामग्रियों के लिए उपयुक्त है।

प्लग-एंड-प्लेः

सरल स्थापना; मशीन के फीडर स्लॉट से जल्दी जुड़ा जा सकता है।

---

तकनीकी विनिर्देश

पैरामीटर विवरण
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
फ़ीडर प्रकार कंपन ट्यूब फ़ीडर
विन्यास तीन ट्यूब / पांच ट्यूब विकल्प
पावर सप्लाई -- डीसी 24 वी (एसएमटी मशीन से)
♫ संगत मॉडल ♫ ♫ यामाहा YV श्रृंखला, YS श्रृंखला ♫
कंपन नियंत्रण, समायोज्य आयाम और आवृत्ति।
∙ सामग्री ∙ एंटी-स्टेटिक कोटिंग के साथ स्टील फ्रेम ∙
∙ ट्यूब के घटक, विषम आकार के घटक ∙

---

लाभ

टेप रीलों के लिए अनुपयुक्त घटकों के लिए कुशल फ़ीडिंग।
विषम घटकों के लिए मैन्युअल प्लेसमेंट को कम करता है।
लंबे समय तक उत्पादन के लिए उच्च स्थायित्व और स्थिर कंपन।
आसान रखरखाव और त्वरित सेटअप।

---

सामान्य भाग संख्याएँ

मॉडल विवरण
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
♫ यमाहा 3-ट्यूब ♫ ♫ 3 ट्यूब के लिए कंपन फीडर ♫
५ ट्यूबों के लिए वाइब्रेशन फीडर
---- कभी-कभी इसे "वाईवी ट्यूब फीडर", "वाईएस ट्यूब फीडर", या "यामाहा कंपन ट्यूब फीडर" कहा जाता है।

---

अनुप्रयोग परिदृश्य

छोटे बैचों का एसएमटी उत्पादन
प्रोटोटाइपिंग लाइनें
विषम-रूप घटक हैंडलिंग
गैर मानक पैकेजिंग (जैसे, कनेक्टर, पिन, ट्यूबों में एलईडी)

मुख्य भाग संख्याएँ कंपन फीडर

फ़ीडर प्रकार भाग संख्या विवरण
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
∙ ३ ट्यूब फीडर ∙ KHJ-MC200-000 ∙ कंपन फीडर ∙ ३ ट्यूब (YV / YS श्रृंखला) ∙
∙ ५-ट्यूब फीडर ∙ KHJ-MC400-000 ∙ कंपन फीडर ∙ ५-ट्यूब (YV / YS श्रृंखला) ∙

---

संबंधित भाग और सहायक उपकरण

∙ आइटम ∙ भाग संख्या ∙ वर्णन ∙
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
♫ कंपन नियंत्रक ♫ ♫ KHJ-MC21C-00 ♫ ♫ कंपन आयाम और आवृत्ति को नियंत्रित करता है ♫
♫ फीडर पावर केबल ♫ ♫ KHJ-MC300-000 ♫ कंपन फीडर के लिए पावर केबल ♫
♫ कंपन फीडर ब्रैकेट ♫ ♫ KHJ-MC500-000 ♫ कंपन फीडर के लिए माउंटिंग ब्रैकेट ♫
♫ कंपन मोटर असेंबली ♫ ♫ KHJ-MC310-000 ♫ यमाहा कंपन फीडर के लिए कंपन मोटर ♫
∙ ट्यूब धारक ∙ KHJ-MC600-000 ∙ घटक ट्यूबों के लिए धारक (3-ट्यूब या 5-ट्यूब मॉडल) ∙
सिग्नल कंट्रोल केबल KHJ-MC700000 सिग्नल लाइन फीडर को मशीन से जोड़ती है

---

संगत मशीन मॉडल

YV श्रृंखलाः YV100X, YV100XTG, YV88, YV112
वाईएस श्रृंखलाः वाईएस12, वाईएस24, वाईएस88, वाईएस100, वाईएस100एफ

---

प्रमुख भाग संख्याओं का सारांश

∙ भाग संख्या ∙ वर्णन ∙
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
♫ KHJ-MC200-000 ♫ 3-ट्यूब कंपन फीडर ♫
∙ ∙ KHJ-MC400-000 ∙ 5-ट्यूब कंपन फीडर ∙
♫ KHJ-MC21C-00 ♫ कंपन नियंत्रक ♫
♫ KHJ-MC310-000 ♫ कंपन मोटर असेंबली ♫
♫ KHJ-MC500-000 ♫ ब्रैकेट/माउंटिंग किट ♫
∙ KHJ-MC600-000 ∙ ट्यूब होल्डर ∙
∙ KHJ-MC700-000 सिग्नल केबल ∙

संबंधित सामान और स्पेयर पार्ट्स

♪ सहायक उपकरण / भाग ♪ भाग संख्या ♪ विवरण ♪
---------------------------------------------------- --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
♫ कंपन नियंत्रक ♫ ♫ KHJ-MC21C-00 ♫ ♫ कंपन आयाम और आवृत्ति को समायोजित करता है ♫
♫ कंपन मोटर इकाई ♫ ♫ KHJ-MC310-000 ♫ घटक खिला के लिए कंपन चलाता है ♫
∙ पावर केबल ∙ KHJ-MC300-000 ∙ फीडर पावर सप्लाई केबल
सिग्नल केबल KHJ-MC700-000 मशीन से फीडर के लिए नियंत्रण सिग्नल केबल
∙ ∙ ∙ ∙ ∙ ∙ KHJ-MC500-000 ∙ ∙ ∙ ∙ ∙ ∙ मशीन प्लेटफॉर्म पर फीडर को माउंट करने के लिए फिक्स्चर ∙
∙ ट्यूब धारक ∙ 3 ट्यूब ∙ KHJ-MC600-000-3T ∙ घटक ट्यूबों को पकड़ता है (3-ट्यूब मॉडल के लिए) ∙
∙ ट्यूब धारक ∙ 5 ट्यूब ∙ KHJ-MC600-000-5T ∙ घटक ट्यूबों को रखता है (५ ट्यूब मॉडल के लिए) ∙
ट्यूब स्टॉपर ट्यूब के बाहर निकलने पर घटकों को रोकता है (रबर या धातु)
∙ ∙ एंटी-स्टेटिक पैड ∙ जेनेरिक ∙ संवेदनशील घटकों को स्थैतिक क्षति से बचाता है ∙
रबर के पैर / कंपन अछूता पैड सामान्य शोर और यांत्रिक कंपन को कम करता है
∙ ∙ कंपन स्प्रिंग सेट ∙ आंतरिक घटक ∙ संतुलित कंपन बनाए रखता है (कपड़े का हिस्सा) ∙
♫ कंट्रोलर बटन / डायल ♫ ♫ KHJ-MC21C-00 का हिस्सा ♫ ♫ हिलने की तीव्रता को मैन्युअल रूप से नियंत्रित करता है ♫

---

पहने हुए भाग (उपभोग्य सामग्रियाँ)

वाइब्रेशन स्प्रिंग्स समय के साथ थकान, प्रतिस्थापन की आवश्यकता है।
वाइब्रेशन मोटर लेयरिंग ️ यदि शोर बढ़ता है या दक्षता गिरती है।
ट्यूब धारक/ क्लैंप ️ ट्यूबों को बार-बार बदलने पर पहनें।
रबर पैड/शॉक एब्सॉर्बर्स लंबे समय तक स्थिर संचालन के लिए।

---

सामान्य प्रतिस्थापन परिदृश्य

मोटर की विफलता → KHJ-MC310-000 (मोटर असेंबली) को बदलें।
कंपन कमजोर या अस्थिर → KHJ-MC21C-00 (नियंत्रक) और स्प्रिंग्स की जाँच/बदली करें।
ट्यूब धारक टूटा हुआ या पहना हुआ → KHJ-MC600-000-3T या -5T के साथ प्रतिस्थापित करें।
सिग्नल समस्याएं → KHJ-MC700-000 (सिग्नल केबल) को बदलें।

---

संगतता

सभी YV श्रृंखला (YV100X, YV88, YV112, YV100XTG) के लिए फिट बैठता है।
सभी वाईएस श्रृंखला (वाईएस12, वाईएस24, वाईएस88, वाईएस100, वाईएस100एफ) के लिए फिट बैठता है।

---

सारांश BOM उदाहरण

♫ मुख्य फीडर ♫ ♫ KHJ-MC200-000 (3-Tube) / KHJ-MC400-000 (5-Tube) ♫
---------------------------- --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
∙ कन्ट्रोलर ∙ KHJ-MC21C-00 ∙
∙ मोटर ∙ KHJ-MC310-000 ∙
पावर केबल -- KHJ-MC300-000
सिग्नल केबल। KHJ-MC700000।
∙ ∙ कंगन को माउंट करना ∙ ∙ KHJ-MC500-000 ∙
♫ ट्यूब होल्डर (3 / 5 ट्यूब) ♫ ♫ KHJ-MC600-000-3T / -5T ♫

---

YAMAHA कंपन कंपन फिट YV YS श्रृंखला कंपन फिट तीन ट्यूब पांच ट्यूब कंपन फिट के बारे में अक्सर पूछे जाने वाले प्रश्न
